16 PORT RS485 HUB INDUSTRIAL CONVERTER (lsolated) 1 in 16 Out รองรับแรงดันไฟ 12-55 VDC (DIN Rail) ยึดรางปีกนก With Power Adapter DC 12V 2A

เป็นอุปกรณ์กระจายสัญญาณ RS485 แบบอุตสาหกรรม ชนิด 1 Input 16 Output ออกแบบมาสำหรับระบบสื่อสาร RS485 ขนาดใหญ่ที่ต้องการความเสถียรสูง รองรับการติดตั้งบนราง DIN Rail เหมาะสำหรับงานระบบอัตโนมัติ โรงงานอุตสาหกรรม ระบบ SCADA, PLC, ระบบมิเตอร์ไฟฟ้า, ระบบควบคุมอาคาร และงาน Monitoring ต่างๆ โดยมีวงจร Optical Isolation 4KV และ Surge Protection 15KV ช่วยป้องกันไฟกระชาก ฟ้าผ่า และสัญญาณรบกวนทางไฟฟ้าได้อย่างมีประสิทธิภาพ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

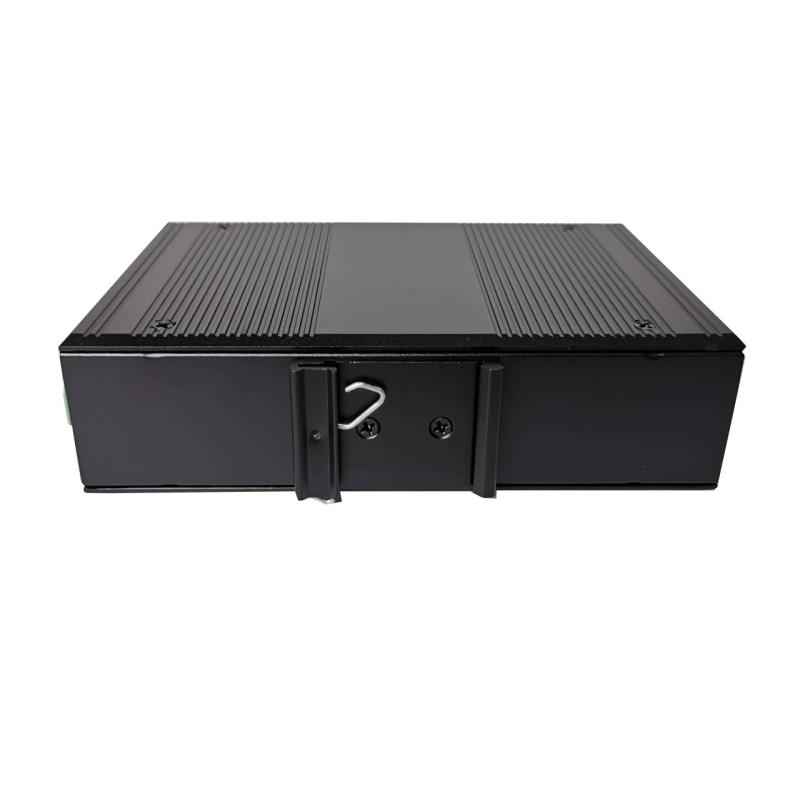

1. ติดตั้งอุปกรณ์บนราง DIN Rail ภายในตู้คอนโทรล
2. ต่อไฟเลี้ยง DC 12V-55V เข้ากับอุปกรณ์
3. เชื่อมต่อสาย RS485 จาก Master Device เข้าช่อง Input
4. ต่ออุปกรณ์ Slave เช่น PLC, มิเตอร์ไฟฟ้า, HMI หรือ Sensor ไปยังช่อง Output ที่ต้องการ

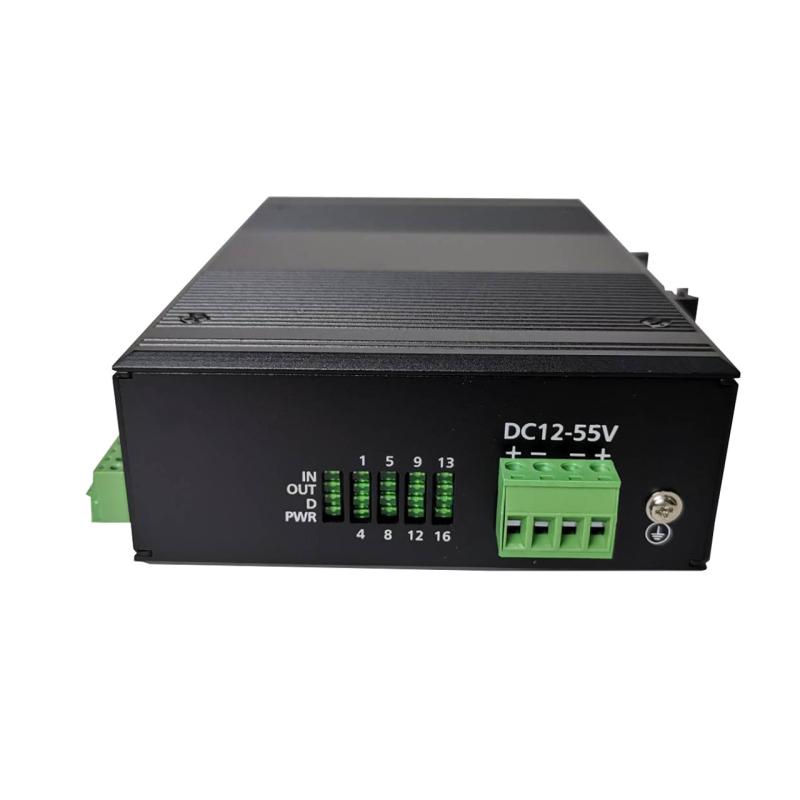

5. ตรวจสอบไฟ LED แสดงสถานะ Power และ Data Communication
6. เริ่มใช้งานได้ทันทีแบบ Plug & Play โดยไม่ต้องตั้งค่าเพิ่มเติม



Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• แยกสัญญาณ RS485 ได้ถึง 16 ช่อง
• ลดปัญหาสัญญาณสะท้อนและสัญญาณรบกวนบนบัส RS485
• มีระบบ Optical Isolation ป้องกันความเสียหายจากไฟฟ้ากระชาก
• รองรับแรงดันไฟกว้าง DC 12-55V
• ติดตั้งง่ายบนราง DIN Rail
• รองรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม
• ช่วยเพิ่มความเสถียรของระบบเครือข่าย RS485 ขนาดใหญ่
• หากอุปกรณ์บาง Segment ขัดข้อง จะไม่กระทบต่อ Segment อื่น

ประโยชน์ในการใช้งาน

• ระบบควบคุมโรงงานอุตสาหกรรม (Industrial Automation)
• ระบบ PLC และ SCADA
• ระบบอ่านค่ามิเตอร์ไฟฟ้าอัตโนมัติ
• ระบบควบคุมพลังงาน (Energy Management)
• ระบบควบคุมอาคาร (BMS)
• ระบบตรวจวัดระดับน้ำและสถานีสูบน้ำ
• ระบบเก็บค่าผ่านทางอัตโนมัติ
• ระบบควบคุมสัญญาณไฟจราจร
• ระบบ Monitoring และ Data Acquisition
• ระบบ Smart Factory และ IoT ภาคอุตสาหกรรม

ข้อควรระวัง

• ควรต่อสาย A(+), B(-) ให้ถูกต้องตามมาตรฐาน RS485
• หลีกเลี่ยงการเดินสายใกล้สายไฟแรงสูงเพื่อลดสัญญาณรบกวน
• ใช้สาย Twisted Pair หรือสาย Shield สำหรับระยะไกล
• ตรวจสอบแรงดันไฟเลี้ยงให้อยู่ในช่วง DC 12V-55V
• ติดตั้งในตู้ควบคุมที่มีการระบายอากาศเหมาะสม
• ไม่ควรใช้งานในพื้นที่ที่มีความชื้นหรือการควบแน่นสูงเกินกำหนด
• ควรต่อสายดิน (Ground) ตามมาตรฐานงานอุตสาหกรรมเพื่อประสิทธิภาพสูงสุด

อุปกรณ์ที่จะได้รับ

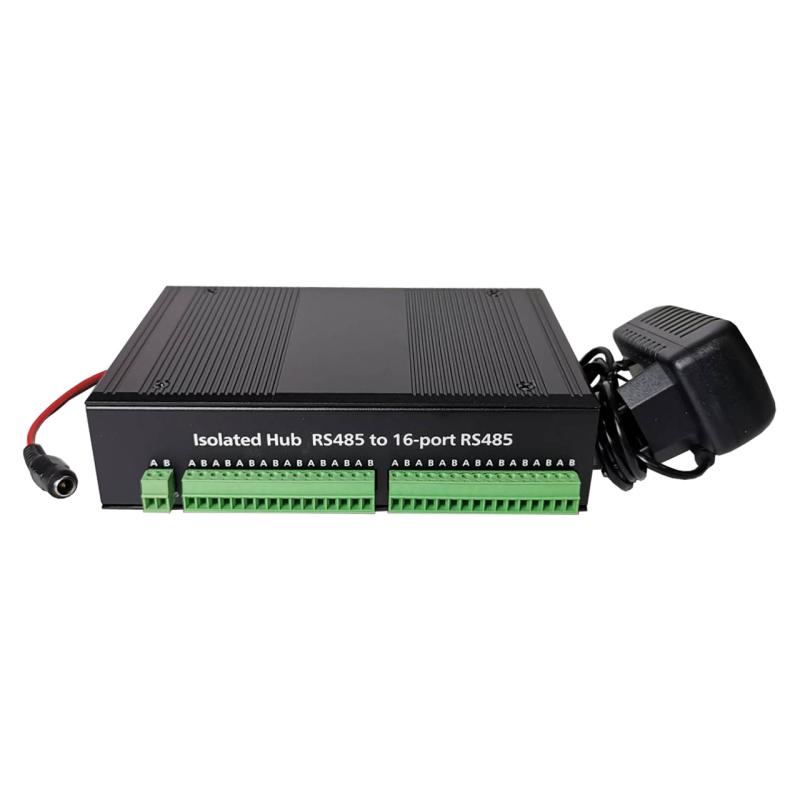

1. 16 PORT RS485 HUB INDUSTRIAL CONVERTER รุ่น ET-RS485-16 จำนวน 1 เครื่อง
2. Power Adapter DC 12V 2A จำนวน 1 ชุด
