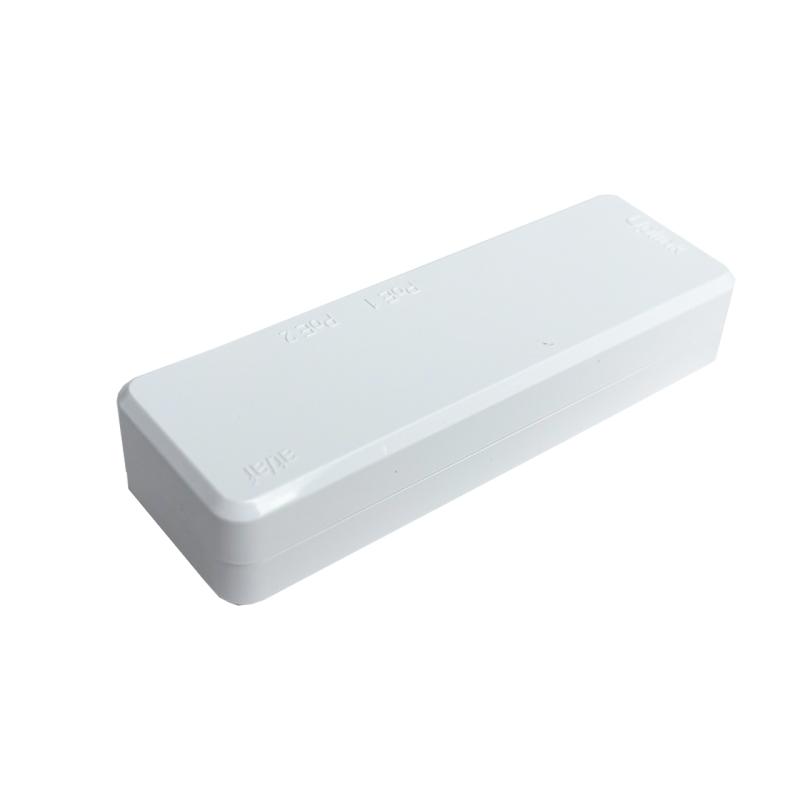

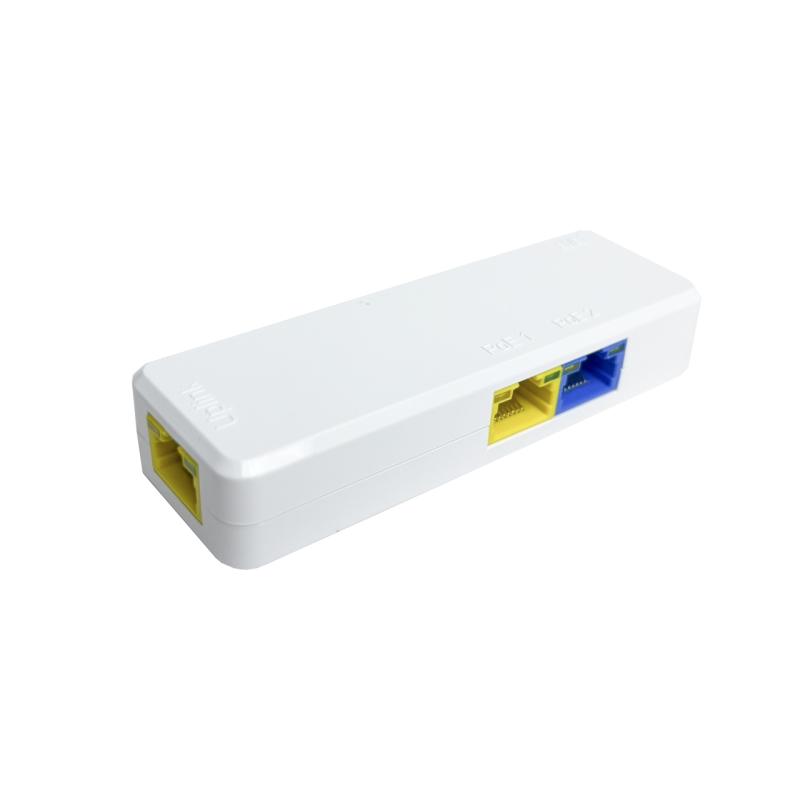

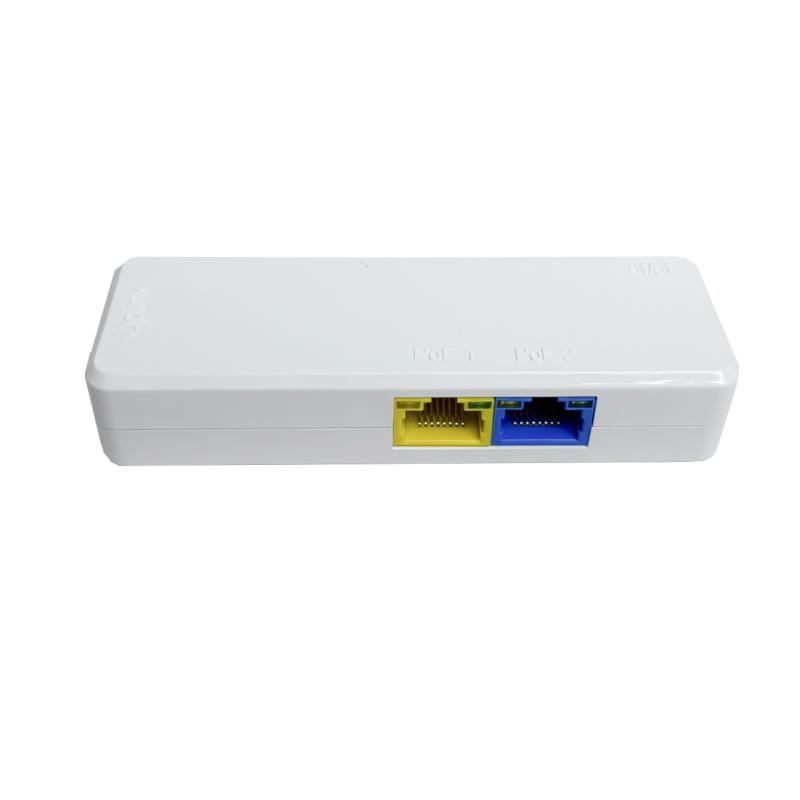

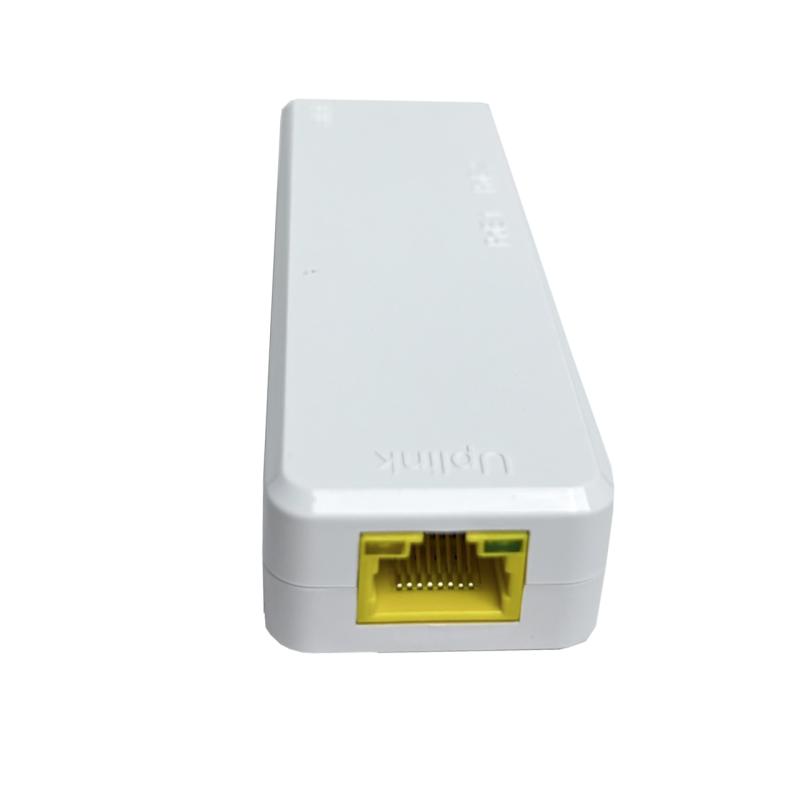

POE EXTENDER 1 Out 2 60W 400M

ใช้สำหรับขยายสัญญาณและพลังงานผ่านสายแลน (Power over Ethernet) ได้อย่างมีประสิทธิภาพ รองรับการส่งต่อพลังงานได้สูงสุด 60W และสามารถขยายระยะทางได้ไกลถึง 400 เมตร พร้อมช่อง Output ถึง 2 พอร์ต ช่วยให้สามารถจ่ายไฟและส่งข้อมูลไปยังอุปกรณ์ POE ปลายทางได้พร้อมกัน เหมาะสำหรับกล้อง IP Camera, Access Point, หรืออุปกรณ์เครือข่ายอื่น ๆ ที่ติดตั้งในพื้นที่ห่างไกลจากแหล่งจ่ายไฟหลัก

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน

1.เตรียมอุปกรณ์ที่จำเป็น

• POE Switch หรือ POE Injector ที่จ่ายไฟตามมาตรฐาน IEEE 802.3af/at
• สาย LAN (CAT5e/6) คุณภาพดี
• อุปกรณ์ปลายทาง เช่น กล้อง IP, Access Point หรืออุปกรณ์ PoE อื่น ๆ จำนวน 2 ตัว

2.เชื่อมต่อสาย LAN จาก POE Switch/Injector เข้าช่อง IN ของ PoE Extender

• สายนี้ควรไม่ยาวเกิน 100 เมตร เพื่อรักษาประสิทธิภาพของสัญญาณ

3.เชื่อมต่อสาย LAN จากช่อง OUT1 และ OUT2 ไปยังอุปกรณ์ปลายทาง

• แต่ละช่องสามารถจ่ายไฟและส่งข้อมูลให้อุปกรณ์ปลายทางได้คนละตัว
• ระยะห่างจาก Extender ไปยังอุปกรณ์ปลายทางแต่ละตัวรวมกันควรไม่เกิน 300 เมตร

4.ตรวจสอบสถานะไฟแสดงผล (LED Indicator)

• หากมีไฟแสดงขึ้น แสดงว่าการจ่ายไฟและการส่งสัญญาณทำงานปกติ

5.ทดสอบการใช้งานของอุปกรณ์ปลายทาง

• ตรวจสอบว่ากล้องหรืออุปกรณ์เครือข่ายสามารถทำงานได้อย่างถูกต้องผ่านระบบ PoE ที่ขยายออกมา

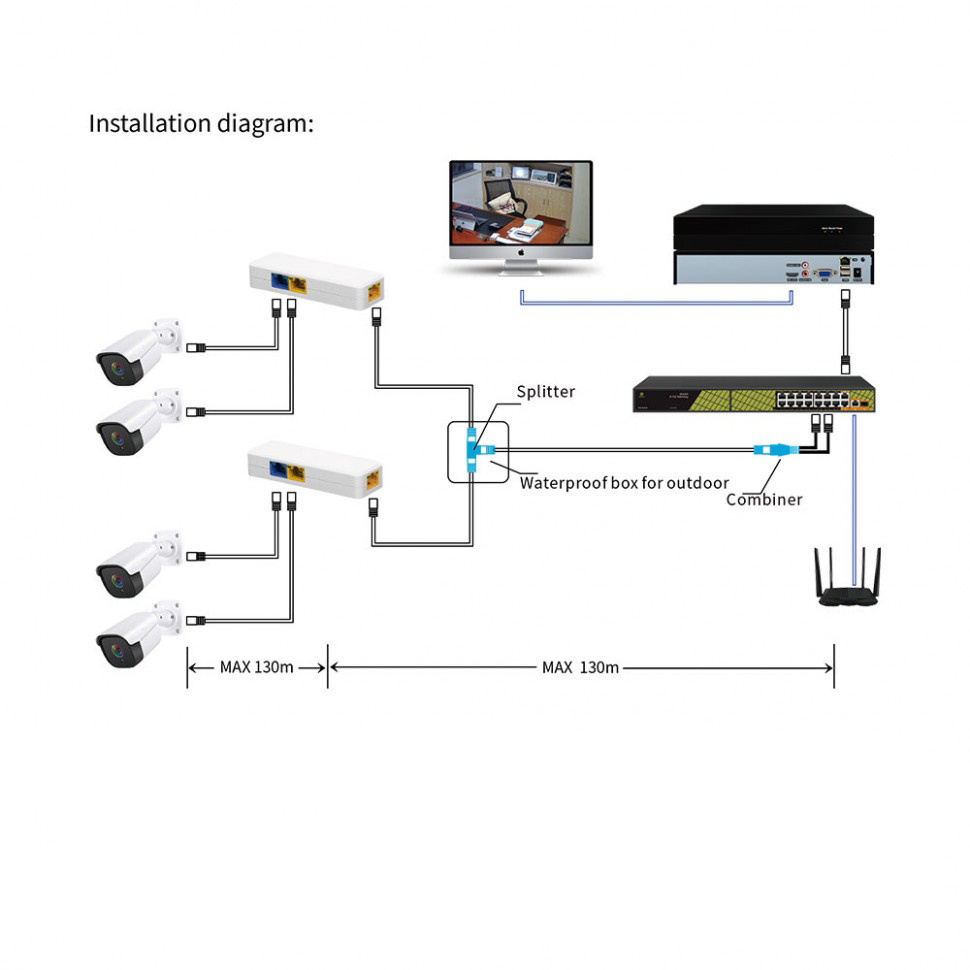

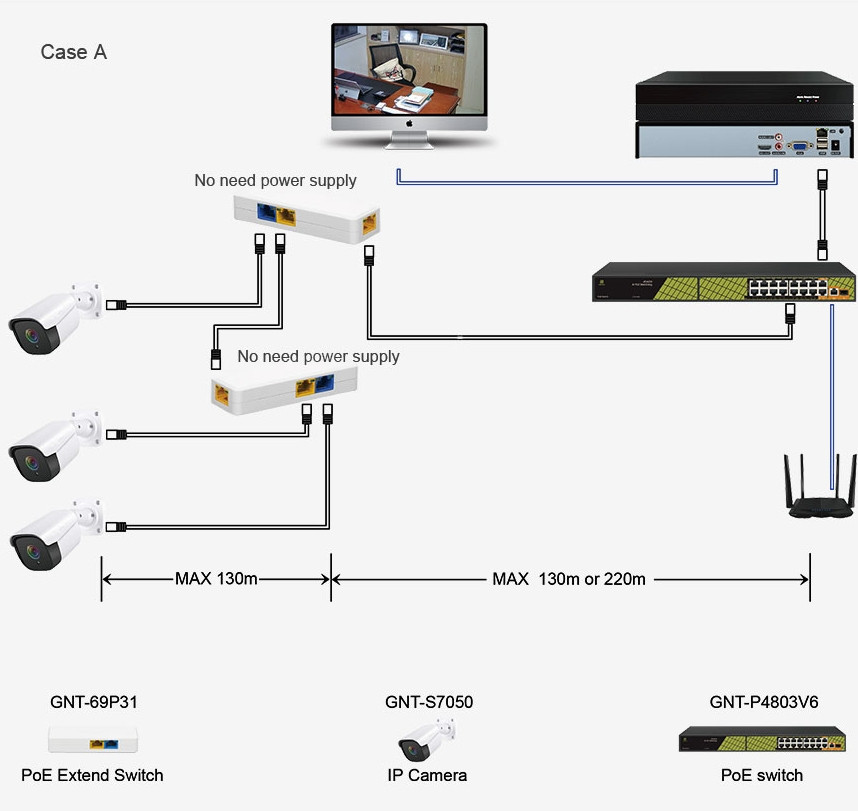

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

1.ขยายระยะทางการส่งสัญญาณได้ไกลถึง 400 เมตร

• เหมาะสำหรับระบบเครือข่ายที่ต้องติดตั้งอุปกรณ์ในจุดที่อยู่ไกลจากแหล่งจ่ายไฟ

2.จ่ายไฟได้ถึง 2 อุปกรณ์พร้อมกัน

• ช่วยประหยัดต้นทุนและลดจำนวนอุปกรณ์ Extender ที่ต้องใช้ในระบบ

3.รองรับมาตรฐาน IEEE 802.3af/at

• ใช้งานร่วมกับอุปกรณ์ PoE ได้หลากหลายและมั่นใจได้ในความเข้ากันได้

4.ติดตั้งง่าย ไม่ต้องใช้ไฟฟ้าภายนอก

• ไม่ต้องเดินสายไฟเพิ่ม เพียงเสียบสาย LAN ก็ใช้งานได้ทันที
• ออกแบบทนทาน ใช้งานต่อเนื่องได้ดี
• เหมาะสำหรับทั้งในและนอกอาคาร (ขึ้นอยู่กับรุ่น)

ข้อควรระวังในการใช้งาน
1.อย่าใช้กับอุปกรณ์ที่ต้องการพลังงานรวมเกิน 60W

• อาจทำให้ระบบทำงานผิดพลาดหรือเกิดความเสียหาย

2.ควรใช้สาย LAN คุณภาพสูง

• เพื่อป้องกันการสูญเสียสัญญาณ และคงประสิทธิภาพการส่งข้อมูล
• ตรวจสอบระยะทางให้เหมาะสม

3.ระยะการเดินสายควรรวมกันไม่เกินที่รองรับ เช่น IN 100m + OUT1 150m + OUT2 150m = 400m

• ไม่ควรติดตั้งในจุดที่มีความชื้นสูงหรือฝุ่นมาก หากอุปกรณ์ไม่กันน้ำ/กันฝุ่น



ประโยชน์ในการใช้งาน
1.เพิ่มความยืดหยุ่นในการวางระบบกล้องวงจรปิด

• สามารถติดตั้งกล้องหลายตัวในพื้นที่ไกลได้โดยไม่ต้องเดินสายไฟเพิ่มเติม

2.ประหยัดต้นทุนอุปกรณ์และสายไฟ

• ไม่จำเป็นต้องใช้ PoE Switch จำนวนมาก หรือสายไฟแยกไปยังแต่ละจุด

3.เหมาะสำหรับงานระบบเครือข่ายภายนอกอาคาร/โรงงาน/โกดัง/ไร่นา

• ใช้งานได้ดีในพื้นที่กว้าง ที่ต้องการความยืดหยุ่นและระยะทางการเชื่อมต่อไกล

4.ช่วยลดจุดอ่อนของระบบเครือข่ายเดิมที่มีข้อจำกัดเรื่องระยะสาย

อุปกรณ์ที่จะได้รับ
1) POE EXTENDER 1 Out 2 60W 400M
