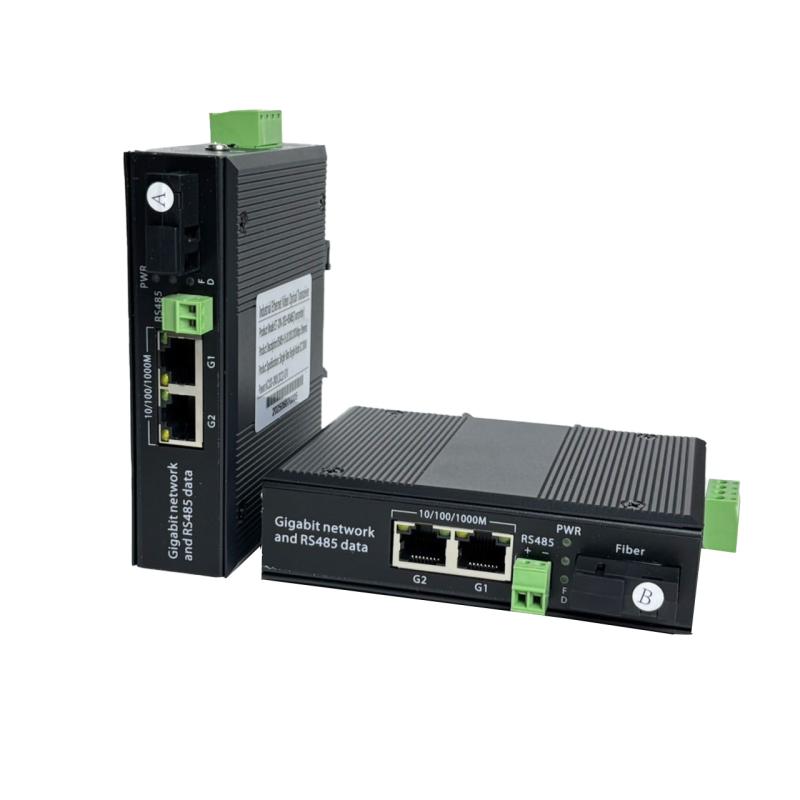

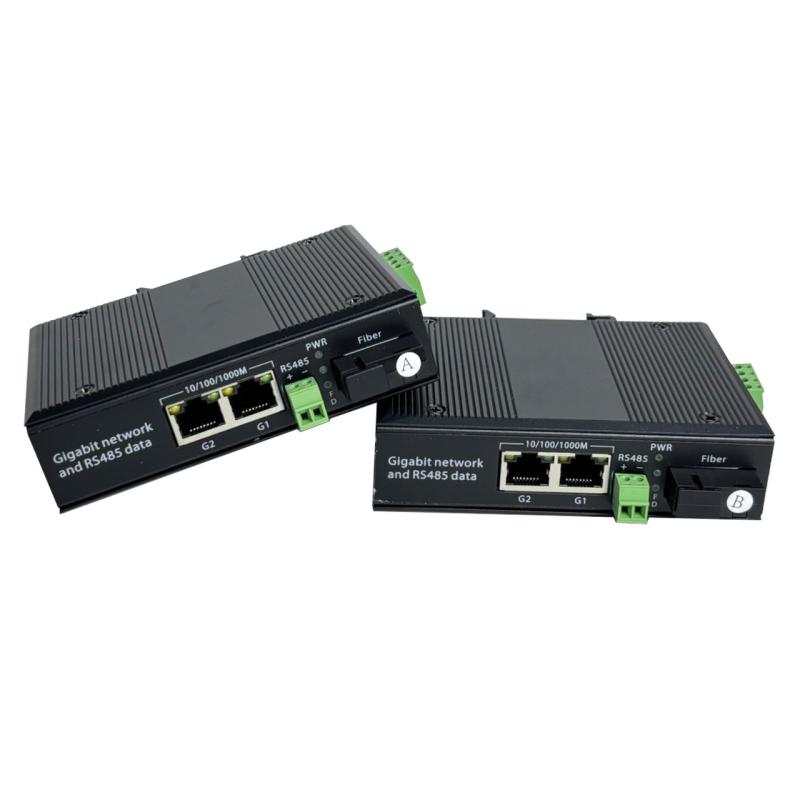

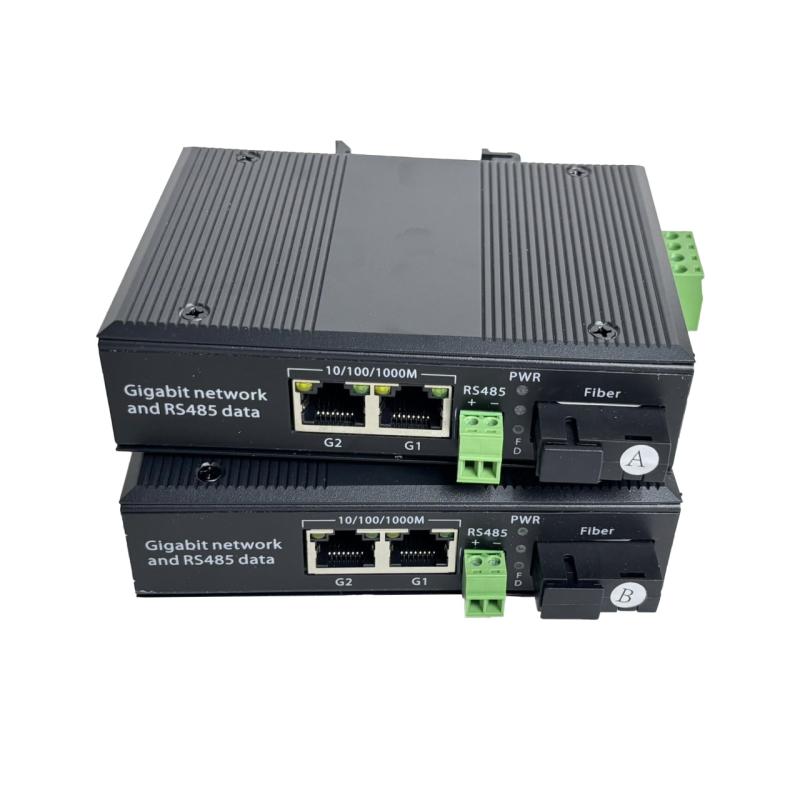

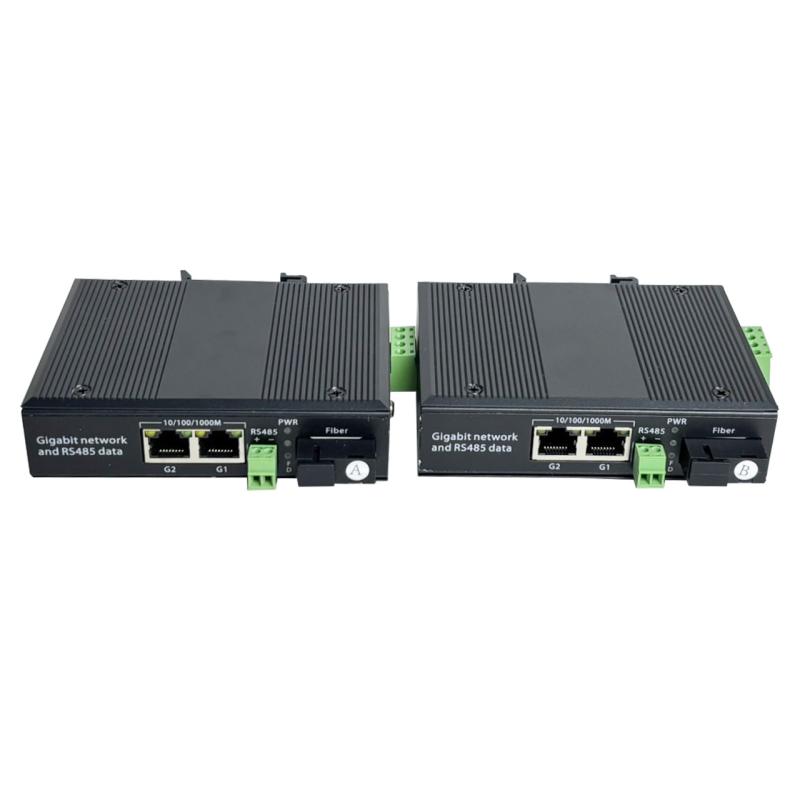

Industrial Media Switch 2 Port with RS485 (2-in-1) 10/100/1000M 20KM

เป็นอุปกรณ์สวิตช์สื่อสารข้อมูลที่รวมฟังก์ชันทั้งการส่งข้อมูลผ่านไฟเบอร์ออฟติกและการเชื่อมต่อ RS485 ไว้ในเครื่องเดียว  เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความเสถียรและความน่าเชื่อถือสูง รองรับการเชื่อมต่อแบบ 10/100/1000 Mbps พร้อมส่งสัญญาณได้ไกลถึง 20 กิโลเมตร ผ่านไฟเบอร์ออฟติก ช่วยลดปัญหาการรบกวนของสัญญาณในสภาพแวดล้อมที่มีความเข้มข้นของคลื่นแม่เหล็กไฟฟ้าสูง และสามารถใช้งานร่วมกับระบบ RS485 ที่ใช้ในการควบคุมและตรวจสอบอุปกรณ์ต่าง ๆ ในงานระบบอัตโนมัติ อุตสาหกรรมขนาดใหญ่ และระบบควบคุมระยะไกล

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1.เตรียมอุปกรณ์ให้พร้อม

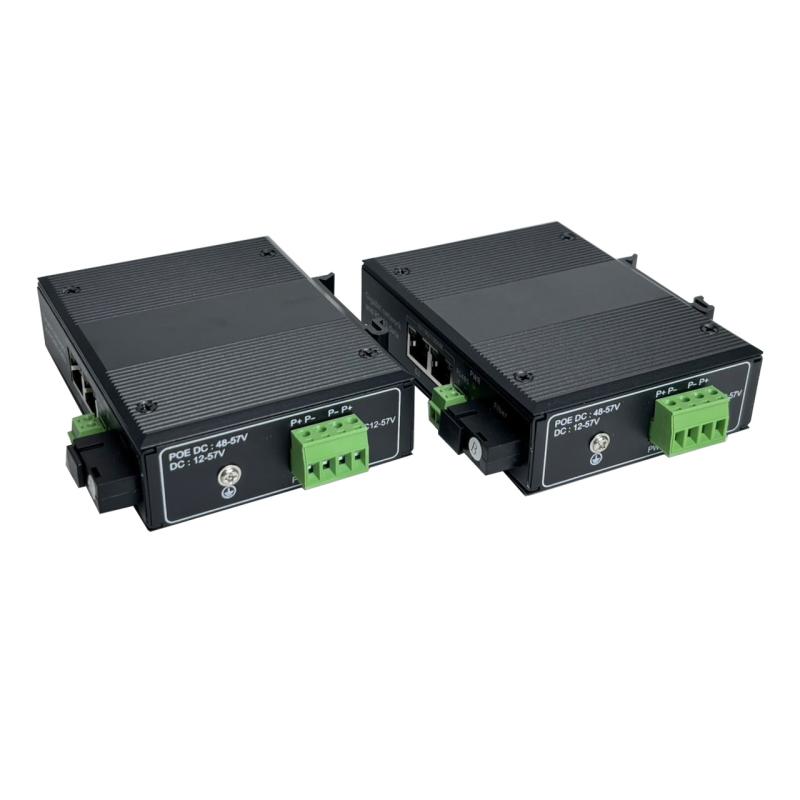

• ตรวจสอบว่าอุปกรณ์ได้รับพลังงานจากแหล่งจ่ายไฟ DC 12 VDC
• เชื่อมต่อสายดิน (Ground) เพื่อป้องกันไฟฟ้าสถิตและไฟกระชาก

2.เชื่อมต่อพอร์ต Ethernet

• ใช้สาย LAN (RJ45) เชื่อมต่อพอร์ต Ethernet เข้ากับอุปกรณ์เครือข่าย เช่น Switch, Router หรือ IPC
• รองรับความเร็ว 10/100/1000 Mbps แบบอัตโนมัติ (Auto-Negotiation)

3.เชื่อมต่อพอร์ต Fiber Optic

• เชื่อมต่อสายไฟเบอร์ออฟติกแบบ SC กับพอร์ตไฟเบอร์ (ชนิด Singlemode สำหรับระยะไกล 20KM)
• ตรวจสอบให้แน่ใจว่าใช้สายที่สะอาดและเข้าคู่กับชนิดของหัวต่ออย่างถูกต้อง

4.เชื่อมต่อพอร์ต RS485

• ต่อสาย RS485 จากอุปกรณ์ควบคุม (เช่น PLC, RTU หรืออุปกรณ์ตรวจวัด) เข้ากับพอร์ต RS485 บนตัวเครื่อง
• ตรวจสอบว่าใช้งานแบบ 2 สาย (A/B) อย่างถูกต้องตามมาตรฐาน RS485

5.ติดตั้งอุปกรณ์ในตำแหน่งที่ปลอดภัย

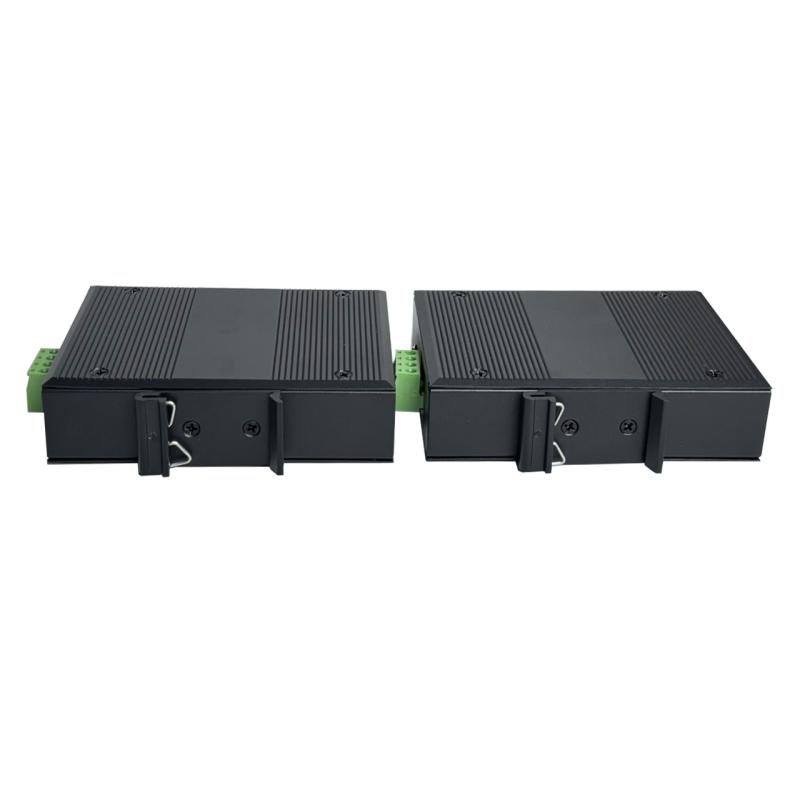

• สามารถติดตั้งบนราง DIN หรือยึดติดผนังภายในตู้ควบคุม
• ตรวจสอบสภาพแวดล้อมให้เหมาะสมกับช่วงอุณหภูมิและความชื้นที่รองรับ

6.ตรวจสอบไฟแสดงสถานะ (LED)

• ไฟ LED จะแสดงสถานะของพอร์ตต่าง ๆ เช่น Power, Link, และการรับส่งข้อมูล
• ใช้ไฟสถานะเพื่อวิเคราะห์ปัญหาหรือสถานะการเชื่อมต่อ

7.ไม่ต้องตั้งค่าเพิ่มเติม (Plug and Play)

• อุปกรณ์ออกแบบมาให้ใช้งานง่าย ไม่จำเป็นต้องตั้งค่า Software หรือ IP Address


Diagram (แผนภาพการเชื่อมต่อ)


ข้อดีและประโยชน์ในการใช้งาน

รวม 2 ระบบในอุปกรณ์เดียว

• รองรับทั้งการสื่อสารแบบ Ethernet และ RS485 ช่วยประหยัดพื้นที่ ลดจำนวนอุปกรณ์ และลดต้นทุนในการติดตั้งระบบ

รองรับระยะไกลผ่าน Fiber Optic

• พอร์ตไฟเบอร์ออฟติกแบบ SC รองรับการส่งข้อมูลได้ไกลถึง 20 กิโลเมตร โดยไม่สูญเสียคุณภาพของสัญญาณ

ความเร็วสูง Gigabit Ethernet

• เพิ่มประสิทธิภาพในการรับส่งข้อมูล รองรับการใช้งานในระบบเครือข่ายที่ต้องการความเร็วสูง

ทนทานสำหรับงานอุตสาหกรรม

• ออกแบบสำหรับติดตั้งในสภาพแวดล้อมที่มีความรุนแรง เช่น ฝุ่น ความร้อน หรือแรงสั่นสะเทือน

ติดตั้งง่ายและใช้งานสะดวก

• ไม่ต้องตั้งค่าเพิ่มเติม (Plug and Play) มีไฟ LED แสดงสถานะให้ตรวจสอบการทำงานได้ทันที

รองรับการใช้งานร่วมกับระบบ SCADA/PLC/HMI

• เหมาะสำหรับระบบอัตโนมัติ, การควบคุมอุตสาหกรรม, โรงงานผลิต, ระบบไฟฟ้า, และระบบ CCTV ที่ใช้ RS485



ข้อควรระวังในการใช้งาน
ตรวจสอบแรงดันไฟฟ้าให้ถูกต้อง

• ควรใช้แหล่งจ่ายไฟ DC ที่อยู่ในช่วงแรงดันที่รองรับเท่านั้น เพื่อป้องกันความเสียหายต่ออุปกรณ์

หลีกเลี่ยงการติดตั้งในที่มีความชื้นสูงหรือโดนน้ำ

• แม้อุปกรณ์จะทนทาน แต่ไม่ควรติดตั้งในที่ไม่มีการป้องกันฝุ่นและน้ำอย่างเหมาะสม หากติดตั้งกลางแจ้งควรมีตู้ป้องกัน

ทำความสะอาดหัวต่อไฟเบอร์ก่อนใช้งาน

• หัวต่อที่สกปรกอาจทำให้สัญญาณลดลงหรือไม่สามารถส่งข้อมูลได้

ต่อสาย RS485 ให้ถูกขั้ว

• การต่อสายผิดขั้ว (A/B) อาจทำให้อุปกรณ์ทำงานผิดพลาดหรือไม่สามารถสื่อสารได้

หลีกเลี่ยงการดึงหรือบิดสายมากเกินไป

• โดยเฉพาะสายไฟเบอร์ออฟติก ซึ่งอาจทำให้สายขาดหรือเกิดการรบกวนของสัญญาณ

หมั่นตรวจสอบสถานะไฟ LED เป็นระยะ

• เพื่อให้มั่นใจว่าอุปกรณ์ทำงานอย่างถูกต้อง และสามารถตรวจพบปัญหาได้รวดเร็ว

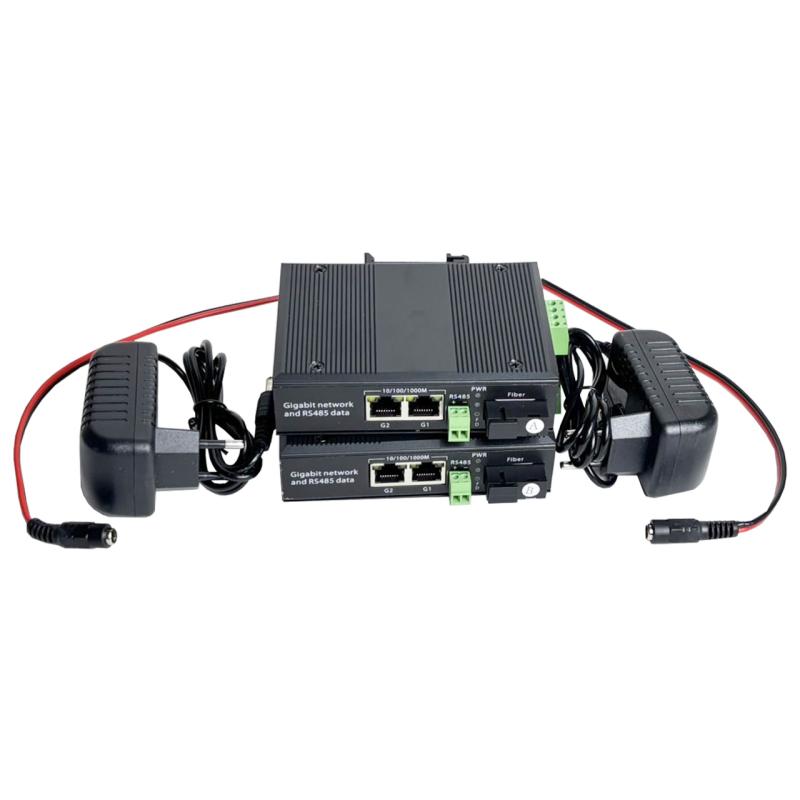

อุปกรณ์ที่จะได้รับ
1) Industrial Media Switch 2 Port with RS485 (2-in-1)(A/B) 1 ชุด
2) ขั้วต่อไฟ (Terminal Block) สำหรับต่อไฟเลี้ยง 2 เส้น
3) Adapter จ่ายไฟ 12V 2A 2 ตัว
