ADJUSTABLE FRONT LEG อุปกรณ์ขายึดแผงปรับมุมองศา LUMIRA รุ่น LSM-20

อุปกรณ์ขายึดแผงโซลาร์เซลล์ที่ออกแบบมาเพื่อรองรับการปรับองศาด้านหน้าของแผงโซลาร์เซลล์ให้เหมาะสมกับทิศทางแสงอาทิตย์ เพิ่มประสิทธิภาพการผลิตพลังงานในระบบโซลาร์รูฟท็อปหรือระบบตั้งพื้น (Ground Mount) ตัวอุปกรณ์ผลิตจากวัสดุอลูมิเนียมคุณภาพสูง แข็งแรง ทนทานต่อการใช้งานภายนอกอาคาร และรองรับน้ำหนักของแผงได้อย่างมั่นคง เหมาะสำหรับงานติดตั้งที่ต้องการความยืดหยุ่นในการกำหนดมุมเอียงของแผงโซลาร์เซลล์

ดาวน์โหลดข้อมูลไฟล์ Datasheet

วิธีการใช้งาน

1. เตรียมพื้นที่ติดตั้ง ตรวจสอบพื้นผิวหรือโครงสร้างที่ต้องการติดตั้งแผงโซลาร์เซลล์ให้เรียบและแข็งแรง พร้อมทำความสะอาดบริเวณจุดยึด
2. ติดตั้งรางอลูมิเนียม (Mounting Rails) ยึดรางอลูมิเนียมหลักเข้ากับโครงสร้างรองรับ เช่น หลังคาหรือฐานคอนกรีต โดยใช้ชุดคลิปยึดหรือโบลต์ตามที่กำหนด
3. ติดตั้ง Adjustable Front Leg (LSM-20)
4. ยึดขาหน้ารุ่น LSM-20 เข้ากับด้านหน้าของโครงรางอลูมิเนียม
5. ปรับระดับความสูงหรือองศาตามความต้องการ เพื่อให้แผงโซลาร์เซลล์มีมุมเอียงที่เหมาะสมกับทิศทางของแสงแดด
6. ใช้สกรูหรือน็อตล็อกให้แน่นเพื่อความมั่นคง
7. ติดตั้งแผงโซลาร์เซลล์ นำแผงโซลาร์เซลล์วางบนราง จากนั้นยึดด้วย Mid Clamp และ End Clamp ให้แน่นหนา โดยให้แผงอยู่ในระดับที่สมดุลกับขาหน้า (LSM-20) และขาหลัง (ถ้ามี)
8. ตรวจสอบความแน่นหนา ตรวจสอบความแน่นของจุดยึดทั้งหมดอีกครั้ง ทั้งที่ขาหน้า ราง และแผง เพื่อความปลอดภัยในการใช้งานระยะยาว

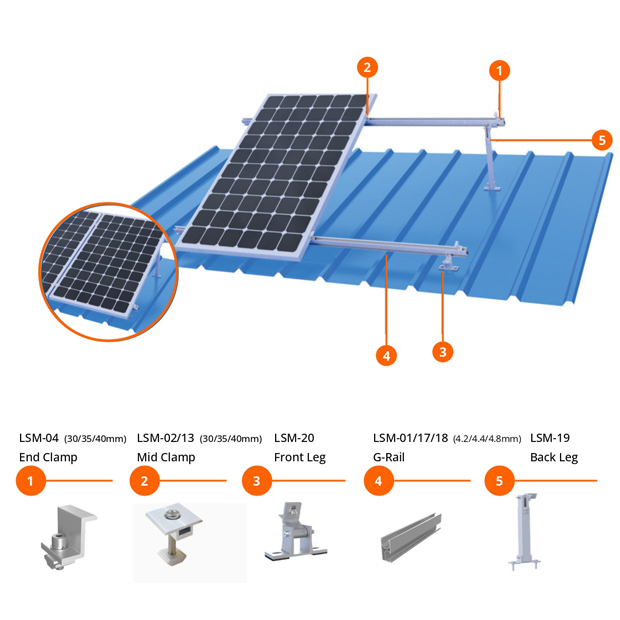

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี และประโยชน์ในการใช้งาน

• ปรับองศาได้อิสระ ช่วยให้สามารถปรับมุมของแผงโซลาร์เซลล์ให้เหมาะสมกับทิศทางแสงแดดตลอดทั้งปี เพิ่มประสิทธิภาพการผลิตไฟฟ้า
• โครงสร้างแข็งแรงและน้ำหนักเบา ทำจากวัสดุอลูมิเนียมอัลลอยด์ ทนทานต่อสภาพอากาศภายนอก ไม่เป็นสนิม และง่ายต่อการเคลื่อนย้ายหรือติดตั้ง
• ติดตั้งง่าย สะดวก รวดเร็ว เหมาะสำหรับทั้งมืออาชีพและผู้ติดตั้งระบบโซล่าร์ด้วยตัวเอง ลดเวลาในการประกอบและปรับตั้งระดับ
• ประหยัดต้นทุนและพื้นที่ ใช้ร่วมกับระบบยึดแผงมาตรฐาน ช่วยลดค่าใช้จ่ายในการซื้ออุปกรณ์เสริม และเหมาะกับพื้นที่จำกัด
• รองรับระบบติดตั้งหลากหลาย สามารถใช้งานได้ทั้งกับระบบพื้นราบ (Ground Mount) และระบบบนหลังคา (Tilt Mount System)

ข้อควรระวัง

• ตรวจสอบความแน่นของจุดยึด ก่อนและหลังการติดตั้ง เพื่อป้องกันการคลายตัวจากแรงลมหรือแรงสั่นสะเทือน
• เลือกมุมที่เหมาะสม กับภูมิประเทศและทิศทางแสงแดดในแต่ละพื้นที่ เพื่อให้ได้ผลผลิตพลังงานสูงสุด
• หลีกเลี่ยงการใช้ร่วมกับอุปกรณ์ที่ไม่รองรับมาตรฐานเดียวกัน เพื่อความปลอดภัยและยืดอายุการใช้งาน
• ควรติดตั้งโดยช่างผู้ชำนาญ หากเป็นระบบขนาดใหญ่หรืออยู่ในพื้นที่สูง เพื่อความปลอดภัยในการติดตั้งและใช้งาน
• หมั่นตรวจสอบอุปกรณ์เป็นประจำ โดยเฉพาะในช่วงฤดูฝนหรือพายุ เพื่อป้องกันความเสียหายจากแรงลมแรง

อุปกรณ์ที่จะได้รับ

•  Adjustable Front Leg (LSM-20) = 1 ชิ้น
• ชุดสกรู = 2 ชิ้น
•  แผ่นยางรอง = 1 ชิ้น
