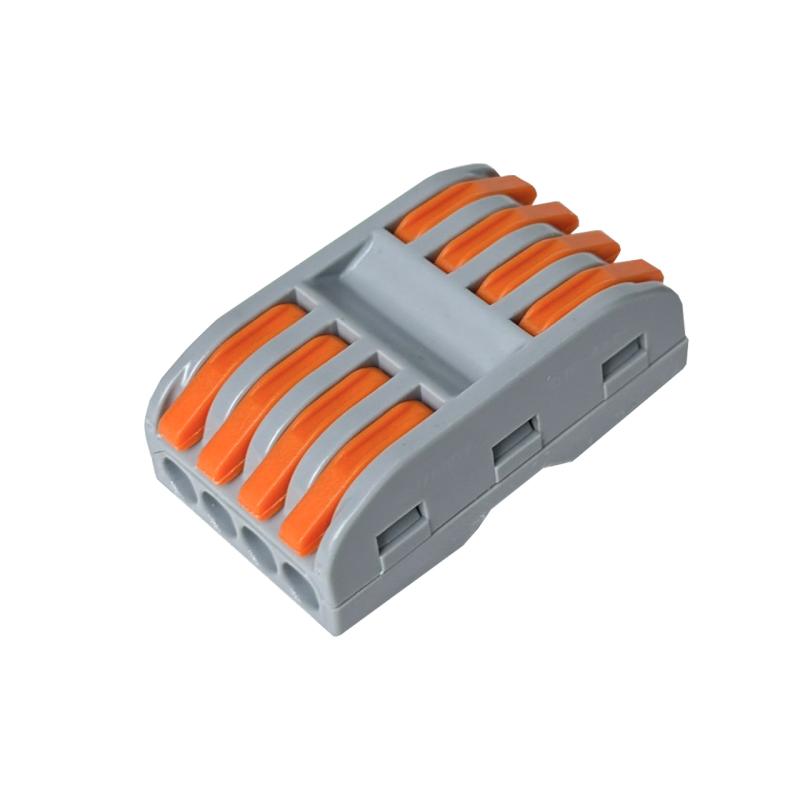

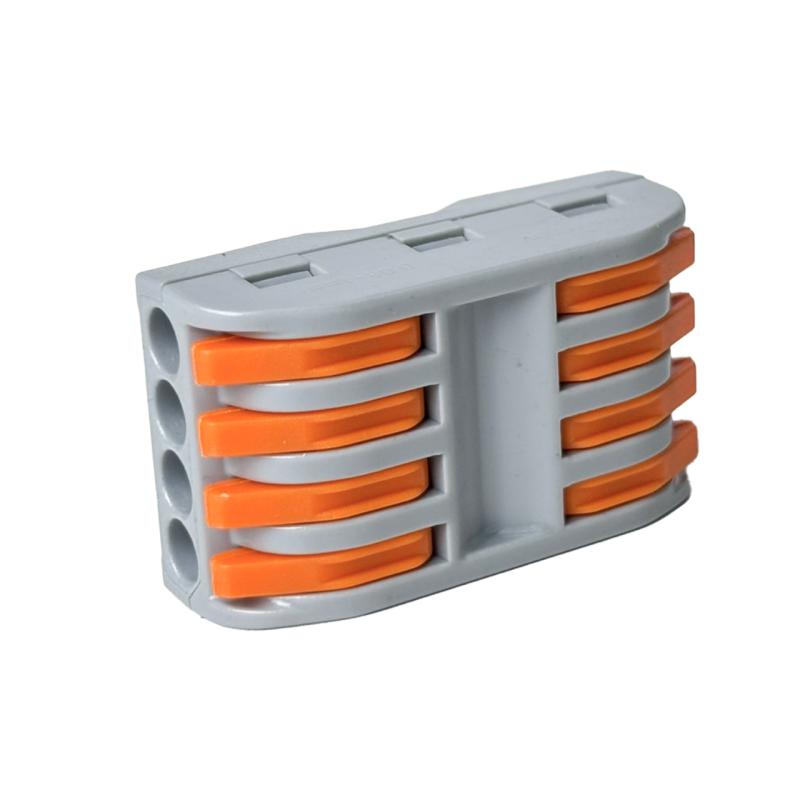

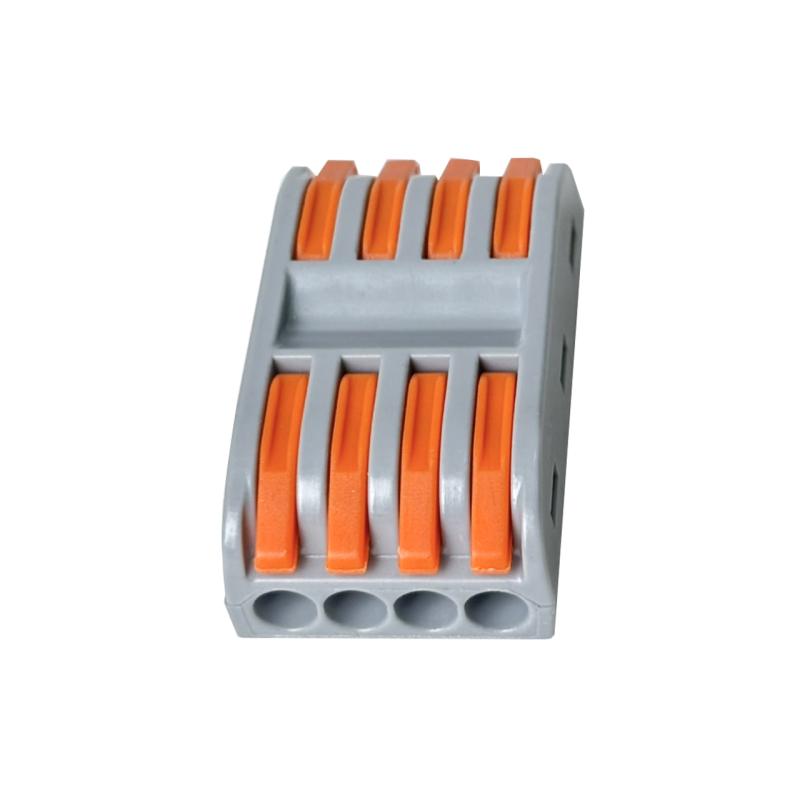

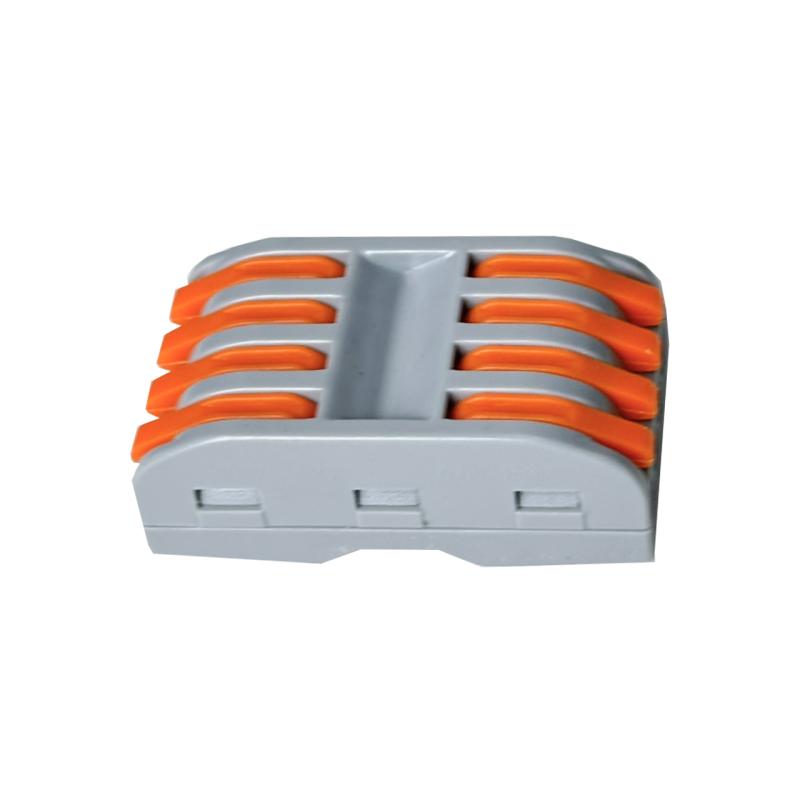

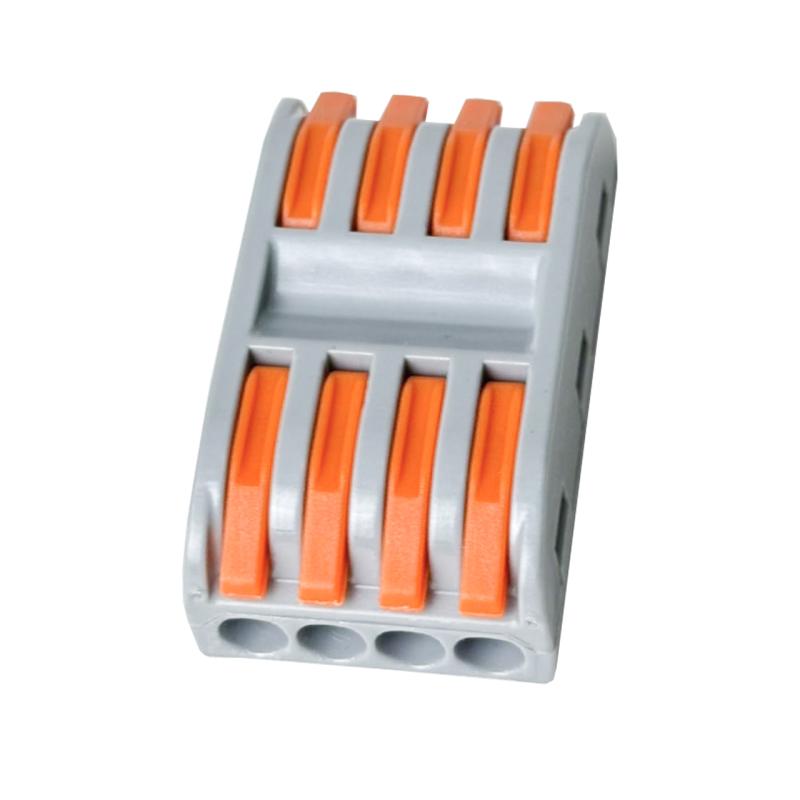

ขั้วสำหรับต่อสายไฟแบบ 4 ออก 4 ช่อง รองรับขนาดสาย 0.2-4mm² รุ่น PCT-224 (1ตัว)

เป็นอุปกรณ์สำหรับงานต่อสายไฟที่ออกแบบมาเพื่อความสะดวกและปลอดภัย ใช้งานง่ายเพียงกดล็อกสายไฟ ไม่ต้องใช้เครื่องมือเสริม เหมาะสำหรับสายไฟขนาด 0.2-4mm² ทั้งสายแข็งและสายฝอย ตัวบอดี้ผลิตจากวัสดุคุณภาพสูง ทนทาน ไม่ติดไฟ ช่วยให้การเชื่อมต่อไฟฟ้ามีความแน่นหนา มั่นใจได้ในความปลอดภัย เหมาะกับงานติดตั้งไฟฟ้าภายในบ้าน อาคารสำนักงาน หรือการใช้งานทั่วไปที่ต้องการความรวดเร็วและเป็นระเบียบในการต่อสายไฟ

0 จาก 0 โหวต

การันตี 20 วัน

Chat & Shop:

ขั้วสำหรับต่อสายไฟแบบ 4 ออก 4 ช่อง รองรับขนาดสาย 0.2-4mm² รุ่น PCT-224 (1ตัว)

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เตรียมสายไฟ

ปอกฉนวนสายไฟออกประมาณ 9–11 มม. (ความยาวที่เหมาะสมกับการล็อก)

2.เปิดก้านล็อก (Lever)

ยกก้านล็อกขึ้นเพื่อเปิดช่องสำหรับใส่สายไฟ

3.ใส่สายไฟเข้าไป

นำสายไฟที่ปอกแล้วสอดเข้าไปในช่องของขั้วต่อ
ตรวจสอบให้สายไฟเข้าไปจนสุดแนว

4.ล็อกสายไฟ

กดก้านล็อกลงเพื่อให้สายไฟถูกยึดแน่น
หากเป็นรุ่นกดตรง (Push-in) เพียงแค่เสียบสายเข้าช่องจนแน่นก็ใช้งานได้ทันที

5.ตรวจสอบความแน่นหนา

ดึงสายไฟเบาๆ เพื่อตรวจสอบว่าสายไม่หลุด
เมื่อแน่ใจว่าสายยึดแน่นแล้วจึงเริ่มใช้งานได้

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

ติดตั้งง่าย รวดเร็ว – เพียงปอกสายแล้วใส่ ไม่ต้องใช้สกรูหรือเครื่องมือเสริม
ล็อกสายแน่นหนา – ลดปัญหาสายไฟหลวม ลดความร้อนสะสม
ใช้งานซ้ำได้ – สามารถถอดสายออกแล้วต่อใหม่ได้ โดยไม่ทำลายสาย
รองรับสายหลากหลาย – ใช้ได้ทั้งสายแข็ง (Solid) และสายฝอย (Stranded) ขนาด 0.2–4mm²
ทนทาน ปลอดภัย – ผลิตจากวัสดุทนความร้อน ไม่ติดไฟ ขั้วทองแดงนำไฟดี
ช่วยให้การต่อสายเป็นระเบียบ – เหมาะกับงานไฟฟ้าในบ้าน สำนักงาน หรืองานระบบที่ต้องการความเรียบร้อย

ข้อควรระวัง

ควรปอกฉนวนสายไฟให้พอดี (9–11 มม.) เพื่อการล็อกที่แน่นหนา
ห้ามใช้กับไฟฟ้าที่เกินกำลังที่กำหนด (ไม่เกิน 450V/32A)
ไม่ควรใช้งานในที่ชื้นหรือมีน้ำ เพราะอาจเกิดการลัดวงจร
ควรตรวจสอบให้แน่ใจว่าสายไฟล็อกแน่นทุกครั้งก่อนใช้งาน
ห้ามดึงสายไฟแรงๆ ระหว่างการใช้งาน เพราะอาจทำให้จุดเชื่อมต่อคลายตัว

อุปกรณ์ที่จะได้รับ
1) ขั้วต่อสายไฟแบบ 4 ออก 4 ช่อง รุ่น PCT-224 จำนวน 1 ตัว

tags : ขั้วต่อสายไฟ , ขั้วต่อสาย PCT-224 , ขั้วต่อสายไฟ 4 ช่อง , ขั้วต่อสายไฟ 4 ออก 4 , ขั้วต่อสาย Push-in , ขั้วต่อสาย Lever , Connector สายไฟ , ขั้วต่อสายไฟบ้าน , อุปกรณ์ไฟฟ้า , อุปกรณ์ติดตั้งไฟฟ้า , ขั้วต่อสายไฟปลอดภัย , ขั้วต่อสายไฟ 0.2-4mm² , ขั้วต่อสายไฟคุณภาพ , PCT Connector

ข้อมูลจำเพาะของสินค้า

คุณสมบัติ ขั้วสำหรับต่อสายไฟแบบ 4 ออก 4 ช่อง รองรับขนาดสาย 0.2-4mm² รุ่น PCT-224 (1ตัว)

คุณสมบัติ

ประเภท: ขั้วต่อสายไฟแบบ 4 ออก 4 ช่อง
รองรับสายไฟ: ขนาด 0.2-4mm²
ใช้ได้ทั้งสายแข็ง (Solid) และสายฝอย (Stranded)
แรงดันไฟฟ้า: รองรับสูงสุด 450V
กระแสไฟ: รองรับสูงสุด 32A
วัสดุ: พลาสติกทนความร้อน ไม่ติดไฟ + ขั้วทองแดงคุณภาพสูง
ระบบล็อก: แบบกด/โยก ใช้งานง่าย ไม่ต้องใช้เครื่องมือ

Technical Parameter
Model	PCT-224
Reference standard	IEC
Rated voltage	250
Rated current	32A
Wire diameter	0.5-4mm²
Voltage resistance	4kV
Mechanical properties
Ambient temperature	-40℃~+105℃
Strip length	11-12mm
L/W/H	39.3×23.15×15.4
The number of poles	4P
Lever colour	Orange, red, blue, Black
Plastic parts	PC,UL94,V-2
Shrapnel	S301
Conductor material	T2
