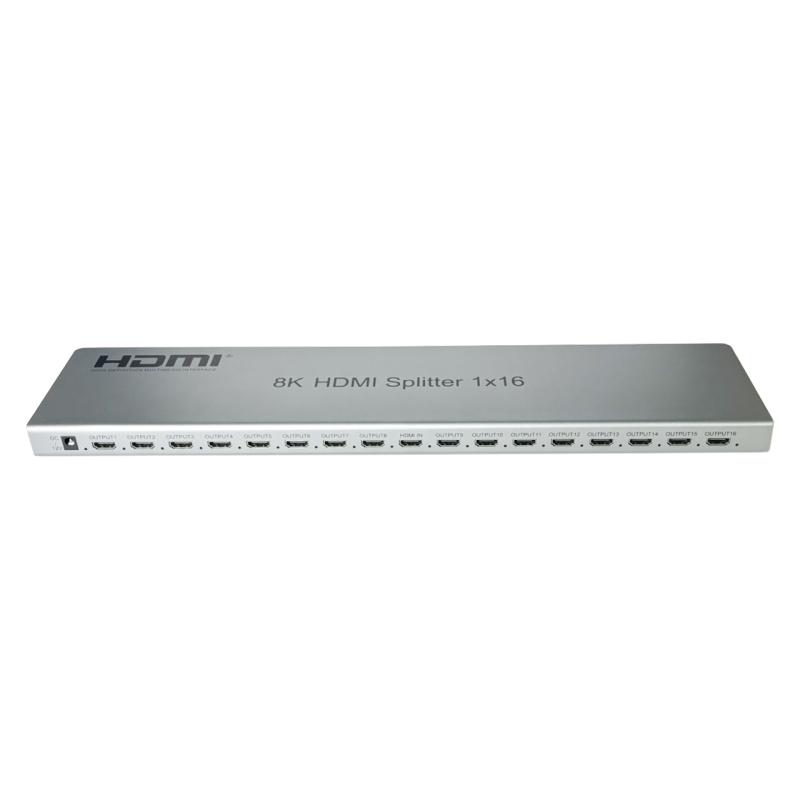

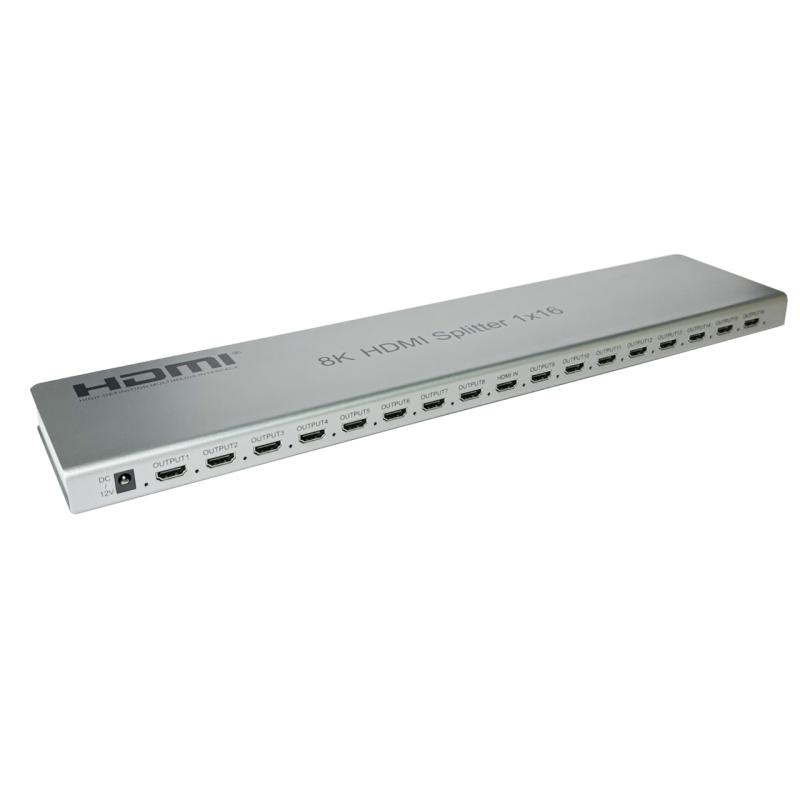

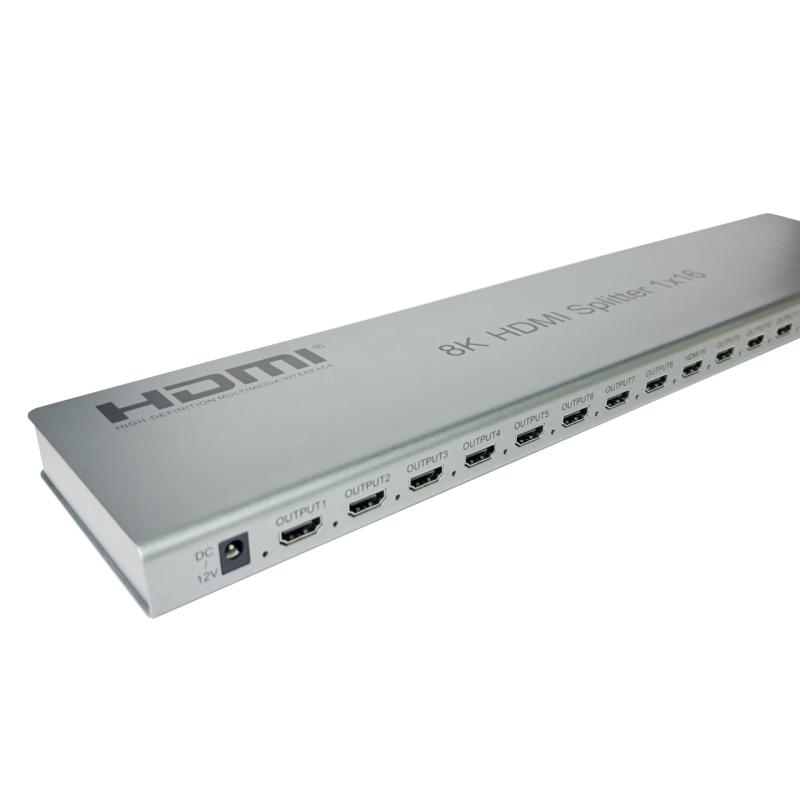

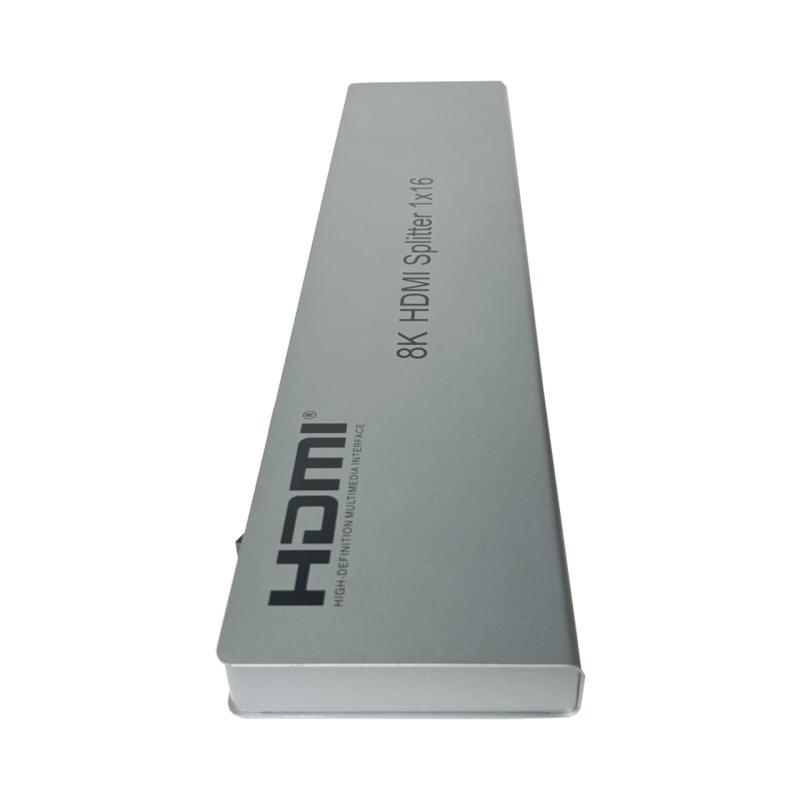

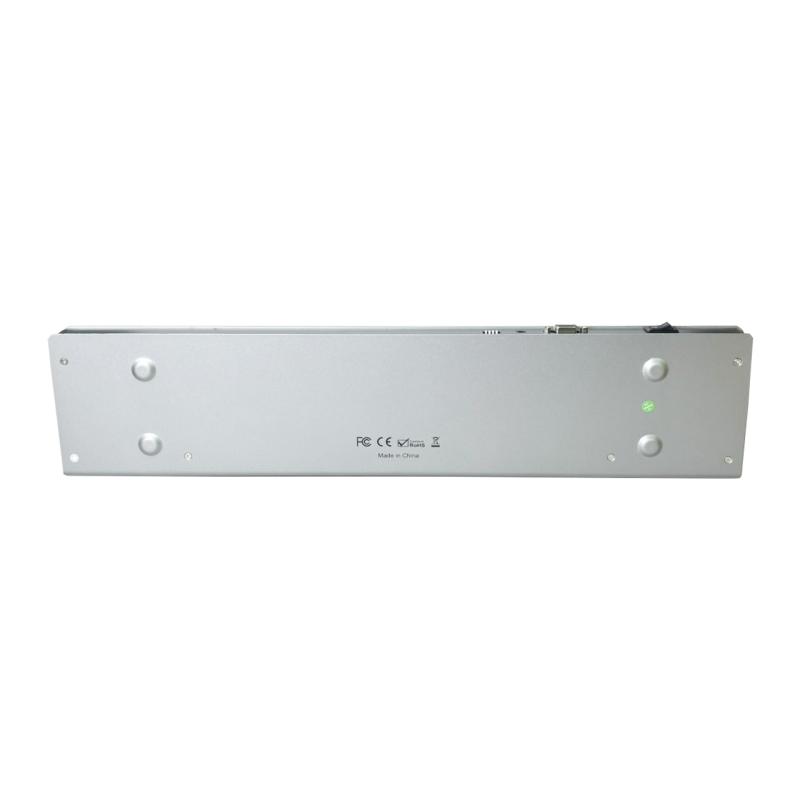

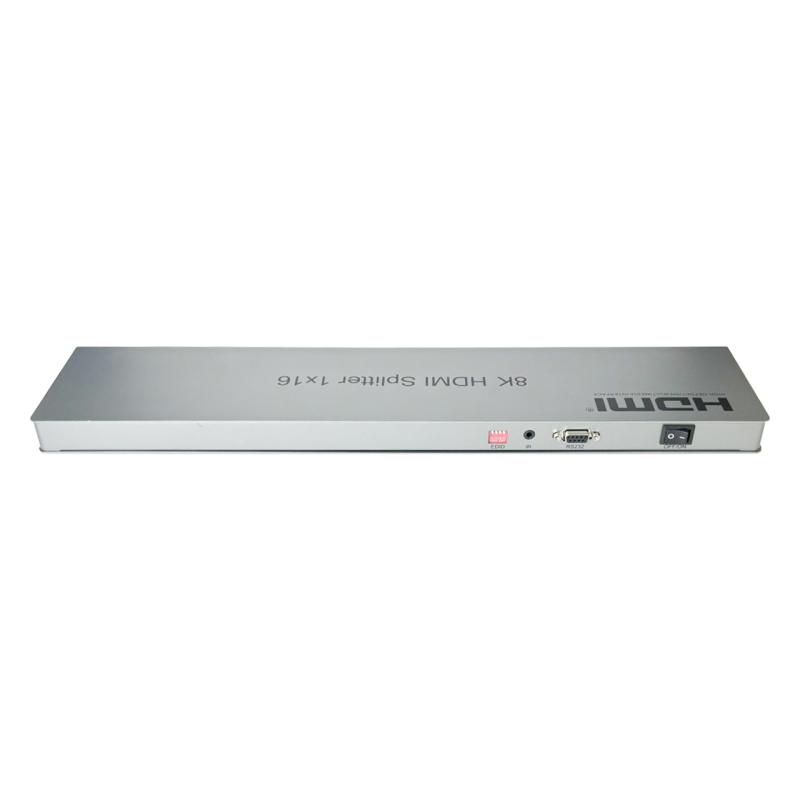

HDMI SPLITTER 8K@60Hz 1 IN 16 OUT With IR

เป็นอุปกรณ์แบ่งสัญญาณ HDMI เข้า 1 ออก 16 ใช้แหล่งสัญญาณ HDMI เพียงแหล่งเดียว เพื่อเชื่อมต่อไปยังอุปกรณ์ปลายทาง HDMI หลายตัว ทำให้อุปกรณ์ HDMI เพียงเครื่องเดียวสามารถกระจายสัญญาณออกไปยังจอภาพหรือโปรเจ็กเตอร์ที่รองรับ HDMI ได้สูงสุด 16 เครื่อง ความละเอียดรองรับสูงสุดถึง 8K@60Hz ตัวอุปกรณ์ยังรองรับฟังก์ชันจัดการ EDID และมีโหมด EDID ให้เลือกทั้งหมด 8 แบบ ผู้ใช้งานสามารถเลือกใช้งานตามความต้องการของตนเองได้ อีกทั้งผลิตภัณฑ์รุ่นนี้ยังมีฟังก์ชันขยายสัญญาณ IR ในตัว สามารถทำงานร่วมกับอุปกรณ์ HDMI 2.0V repeater ของเรา ซึ่งมีตัวรับสัญญาณ IR-RX เพื่อรับคำสั่ง IR สำหรับควบคุมแหล่งสัญญาณได้

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1.เชื่อมต่อแหล่งสัญญาณ (HDMI Source)
นำอุปกรณ์ต้นทาง เช่น เครื่องเล่นสตรีมมิ่ง คอมพิวเตอร์ กล่องทีวี หรือกล้องวงจรปิด มาต่อเข้ากับพอร์ต HDMI Input ของตัว Splitter
2.เชื่อมต่อไปยังอุปกรณ์ปลายทาง (HDMI Displays/Projectors)
ต่อสาย HDMI จากพอร์ต HDMI Output 1–16 ไปยังจอภาพ ทีวี หรือโปรเจ็กเตอร์ที่ต้องการแสดงผล
-หากต้องการใช้งาน CEC ให้ใช้ที่ Output 1
-อุปกรณ์รองรับความละเอียดสูงสุดถึง 8K/60Hz
3.เปิดใช้งานอุปกรณ์
เสียบแหล่งจ่ายไฟให้กับ HDMI Splitter จากนั้นเปิดอุปกรณ์ต้นทางและจอปลายทางทั้งหมด ระบบจะเริ่มกระจายสัญญาณอัตโนมัติ

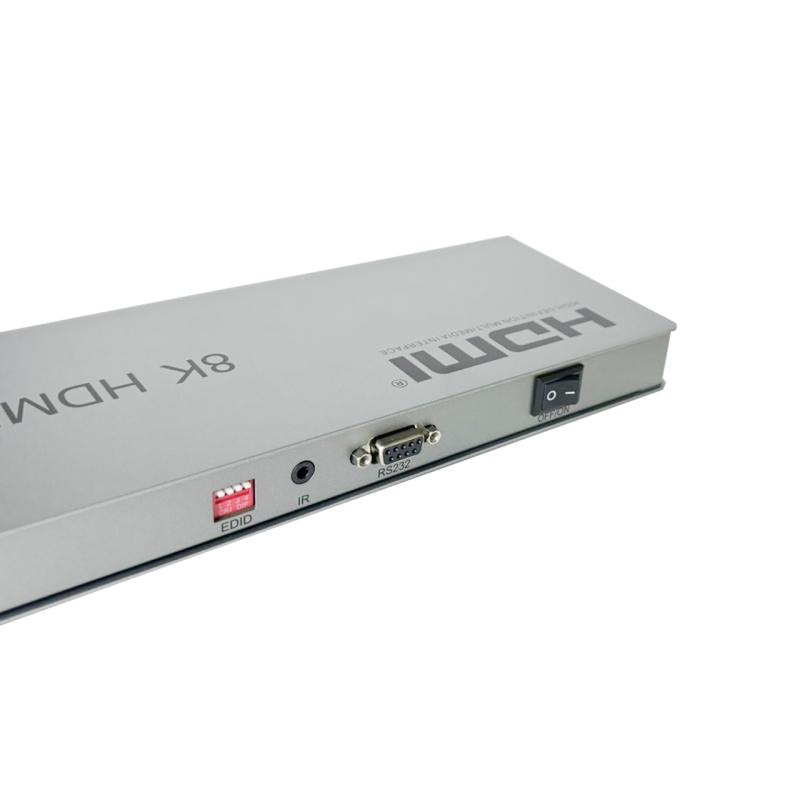

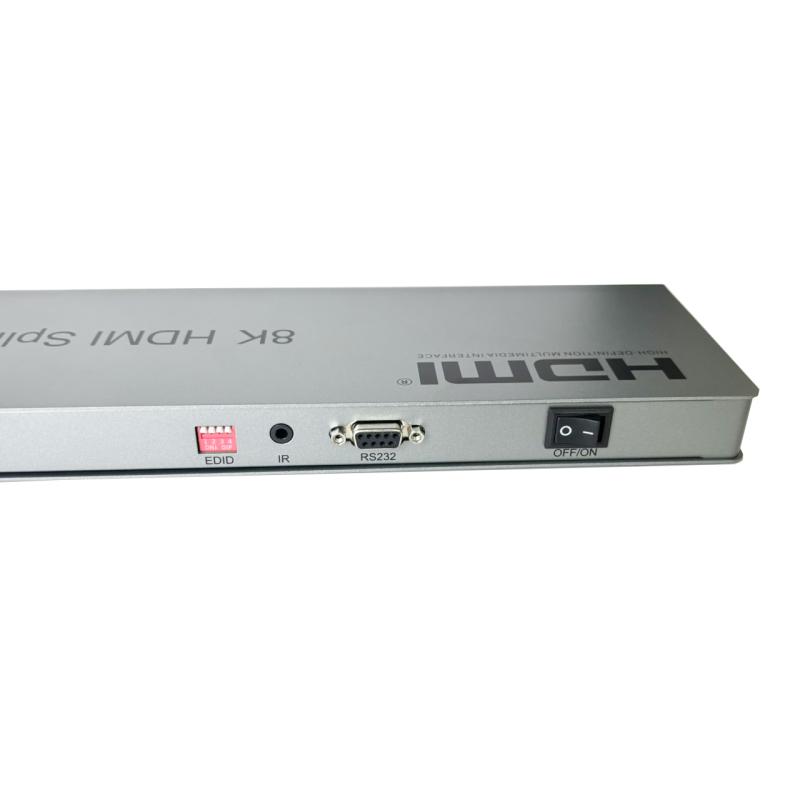

4.ตั้งค่า EDID ตามการใช้งาน
ตัว Splitter มีโหมด EDID ให้เลือกทั้งหมด 8 แบบ ผู้ใช้สามารถเลือกให้เหมาะกับความละเอียดหรือความเข้ากันได้ระหว่างทีวีกับอุปกรณ์ต้นทาง
5.ใช้งานฟังก์ชัน IR Control (ถ้าต้องการ)
หากต้องการควบคุมอุปกรณ์ต้นทางจากระยะไกล
-เชื่อมต่อ IR-RX เข้ากับ HDMI Repeater ที่รองรับ
-ตัว Splitter จะทำงานร่วมกับ Repeater เพื่อรับสัญญาณรีโมท และส่งคำสั่งกลับไปยังอุปกรณ์ต้นทาง
6.การใช้งานโหมด Downscaling (ถ้ามีอุปกรณ์หลายความละเอียด)
หากมีจอบางตัวรองรับความละเอียดต่ำกว่า ระบบสามารถลดสเกลความละเอียดให้ตรงตามจอ ทำให้ใช้งานร่วมกันได้อย่างมีประสิทธิภาพ

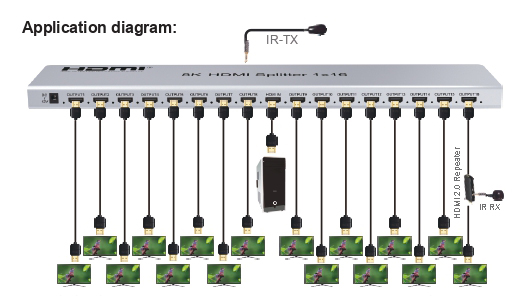

Diagram (แผนภาพการเชื่อมต่อ)



ข้อดี

• กระจายสัญญาณ HDMI ได้สูงสุดถึง 16 อุปกรณ์ จากแหล่งสัญญาณเพียงตัวเดียว
• รองรับความละเอียดสูงสุด 8K/60Hz ให้ภาพคมชัดระดับไฮเอนด์
• รองรับ HDR และ 3D Video เพิ่มคุณภาพการแสดงผล
• มีฟังก์ชัน EDID Management 8 โหมด ช่วยให้ปรับความเข้ากันได้ของอุปกรณ์ต่างๆ ได้ง่าย
• รองรับ CEC (Output 1) เพื่อควบคุมอุปกรณ์ปลายทางได้สะดวก
• รองรับฟังก์ชัน IR Extension ใช้รีโมทควบคุมแหล่งสัญญาณระยะไกลผ่าน HDMI Repeater
• รองรับ Output Downscaling จอแต่ละตัวใช้ความละเอียดไม่เท่ากันก็แสดงผลได้
• ออกแบบให้ใช้งานง่าย เสียบและใช้งานได้ทันที (Plug and Play)


ประโยชน์ในการใช้งาน
1.เหมาะสำหรับงานที่ต้องแสดงภาพเดียวกันหลายจอ เช่น:
-ร้านค้าโชว์สินค้า
-ห้องประชุม / ห้องอบรม
-ระบบแสดงผลหลายจอในโรงงาน
-งานอีเวนต์
-กล้องวงจรปิดที่ต้องการแสดงหลายจอพร้อมกัน
2.ช่วยประหยัดค่าใช้จ่าย เพราะใช้แหล่งสัญญาณเพียงเครื่องเดียว
3.รองรับสาย HDMI ระยะยาว ลดปัญหาสัญญาณตกหรือรบกวน
4.ช่วยให้ระบบแสดงภาพเสถียรและจัดการง่ายขึ้น
5.ใช้งานร่วมกับอุปกรณ์ HDMI ได้หลากหลายและยืดหยุ่น


ข้อควรระวัง

• ควรใช้สาย HDMI คุณภาพดี โดยเฉพาะหากต้องการความละเอียด 4K/8K
• หลีกเลี่ยงการดึงสายแรง ๆ หรือเสียบ–ถอดบ่อยเกินไป อาจทำให้พอร์ตหลวม
• หากใช้งานหลายจอความละเอียดต่างกัน อาจต้องตั้งค่า EDID ให้เหมาะสม
• การใช้ระยะสายยาวมากเกินไปอาจทำให้สัญญาณลดคุณภาพ ควรใช้สายมาตรฐานหรืออุปกรณ์ขยายสัญญาณเพิ่ม
• หากใช้งาน IR Extension ต้องเชื่อมต่อกับ HDMI Repeater ที่รองรับเท่านั้น
• ไม่ควรใช้งานในที่อุณหภูมิสูงหรือมีความชื้นมากเกินไป
• ควรใช้ Adapter/Power Supply ที่มาในชุดเพื่อป้องกันปัญหาไฟไม่พอ

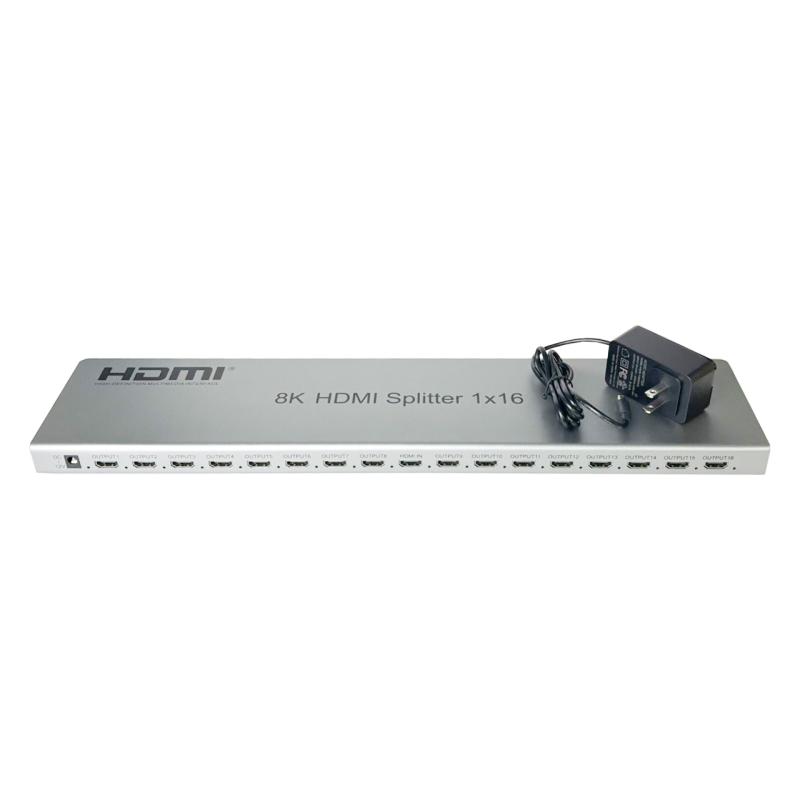

อุปกรณ์ที่จะได้รับ
1) HDMI Splitter 1 Pcs
2) Power Adapter 1 Pcs
