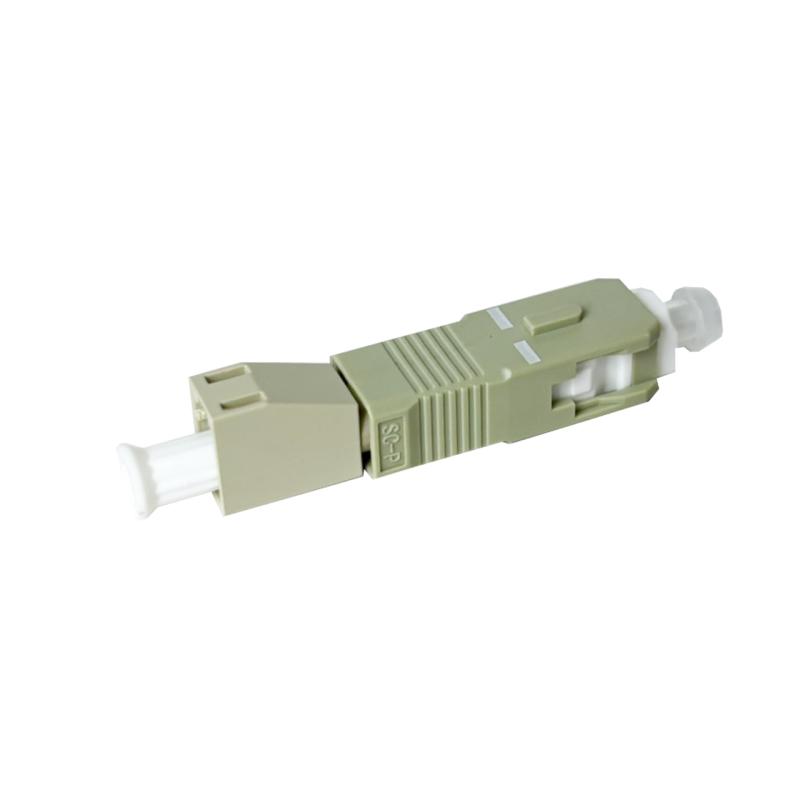

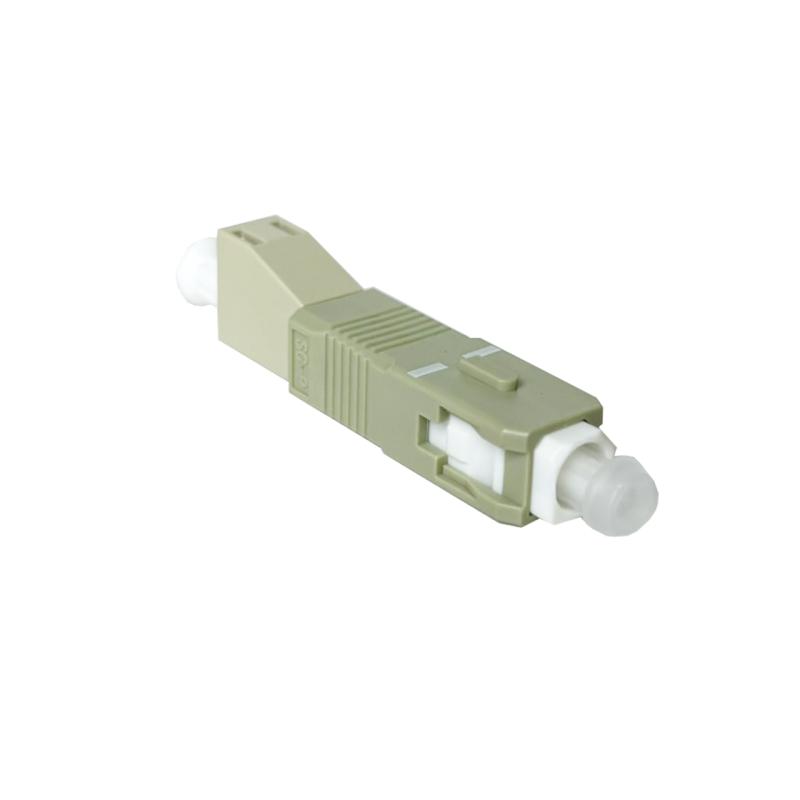

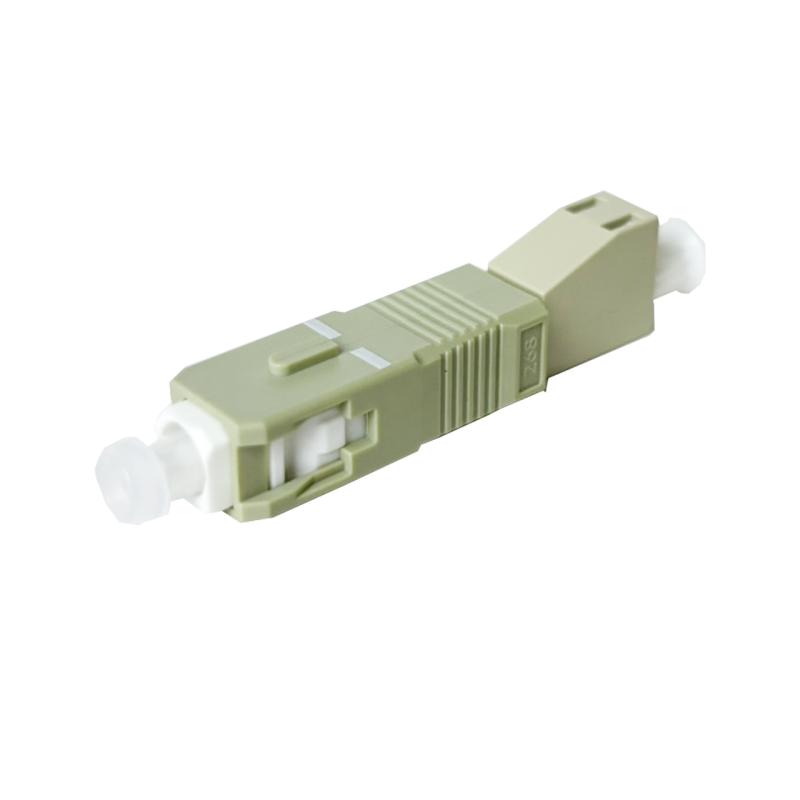

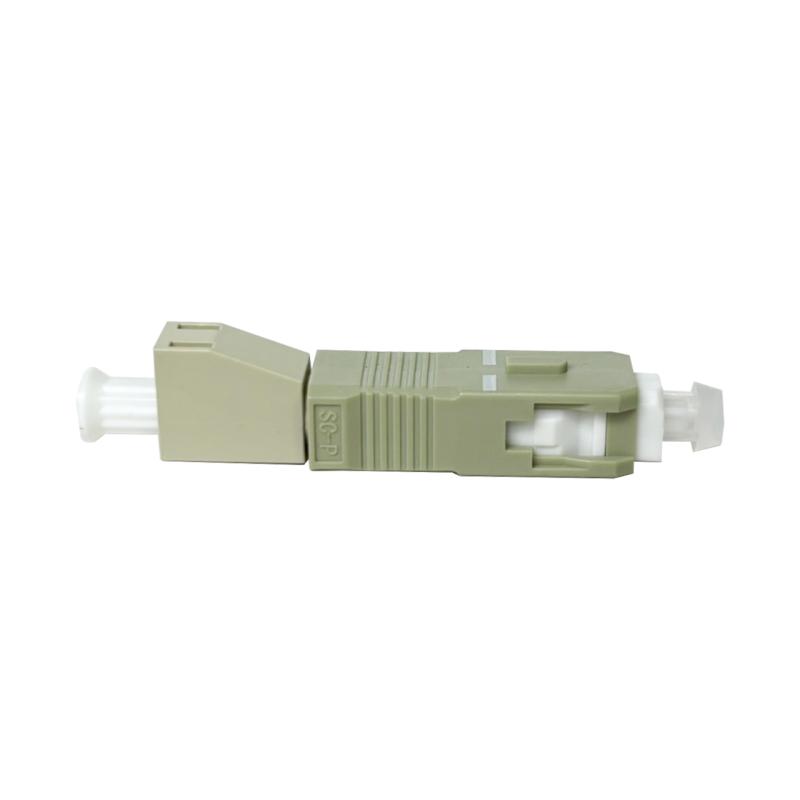

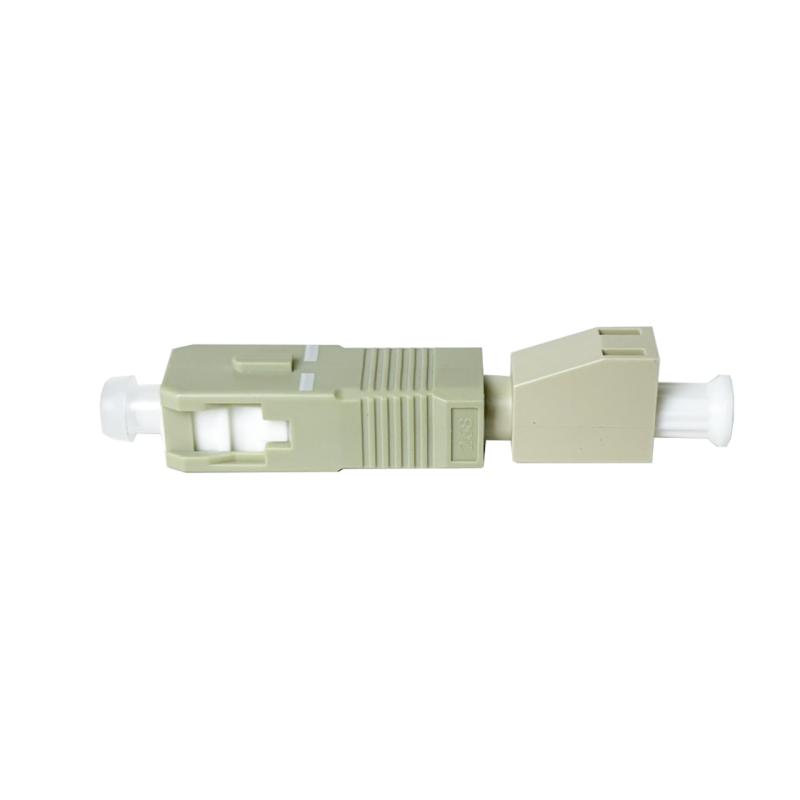

ต่อตรง SC/UPCตัวผู้ / LC/UPCตัวเมีย 50/125um Multimode (Hybrid Adapter)

อะแดปเตอร์ไฟเบอร์ออปติกแบบ Hybrid รุ่น SC/UPC ตัวผู้ ต่อเข้ากับ LC/UPC ตัวเมีย รองรับใยแก้วนำแสงชนิด Multimode ขนาด 50/125µm ถูกออกแบบมาเพื่อช่วยให้การเชื่อมต่อระหว่างอุปกรณ์ที่ใช้พอร์ตต่างประเภทกันเป็นเรื่องง่ายและสะดวกยิ่งขึ้น ไม่ต้องเปลี่ยนสายหรืออุปกรณ์ใหม่ทั้งหมด เหมาะสำหรับงานระบบเครือข่าย, ศูนย์ข้อมูล, ระบบทดสอบสัญญาณ และงานติดตั้งที่ต้องการอุปกรณ์แปลงหัวต่อให้เข้ากันแบบรวดเร็ว โดยยังคงคุณภาพสัญญาณและลดการสูญเสียให้น้อยที่สุด

ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน
1.ตรวจสอบประเภทหัวต่อก่อนใช้งาน
-ตรวจสอบให้แน่ใจว่าอุปกรณ์ต้นทางเป็นหัว SC/UPC ตัวผู้
-อุปกรณ์ปลายทางหรือสายที่ต้องการเชื่อมต่อเป็นหัว LC/UPC ตัวผู้
2.ถอดฝาครอบกันฝุ่น (Dust Cap)
-ดึงฝาครอบด้านหัว SC และ LC ออกอย่างระมัดระวัง
-หลีกเลี่ยงการสัมผัสปลายเฟอร์รูลเพื่อป้องกันสิ่งสกปรก
3.เสียบอะแดปเตอร์เข้ากับอุปกรณ์ SC/UPC
-นำด้านหัว SC/UPC ตัวผู้เสียบเข้าพอร์ต SC ของอุปกรณ์
-ตรวจสอบให้แน่ใจว่าล็อกเข้าที่แน่นและตรงตำแหน่ง
4.เชื่อมต่อสายไฟเบอร์หัว LC/UPC เข้ากับด้าน LC/UPC ตัวเมีย
-จัดแนวให้ตรงแล้วกดเข้าช่องจนแน่น
-หลีกเลี่ยงการใช้แรงมากเกินไป
5.ตรวจสอบสัญญาณหรือคุณภาพการเชื่อมต่อ
-หากใช้กับอุปกรณ์วัด เช่น OTDR, OPM หรือเครื่องทดสอบอื่น ๆ ให้ตรวจสอบค่าที่ได้ว่าปกติ
-หากใช้งานในระบบเครือข่ายให้ทดสอบการเชื่อมต่อให้สมบูรณ์
6.เก็บรักษาฝาครอบกันฝุ่นไว้
-ในกรณีที่ถอดอะแดปเตอร์ออก ควรสวมฝาครอบกลับทุกครั้งเพื่อป้องกันฝุ่นและสิ่งสกปรก


Diagram (แผนภาพการเชื่อมต่อ)


ข้อดีและประโยชน์ในการใช้งาน

• ช่วยเชื่อมต่ออุปกรณ์ต่างประเภทหัวต่อได้ทันทีไม่ต้องเปลี่ยนสายหรือซื้ออุปกรณ์ใหม่ ช่วยประหยัดค่าใช้จ่ายและเวลา
• รองรับงานติดตั้งและซ่อมบำรุงในภาคสนามใช้งานง่าย เหมาะกับช่างเทคนิคที่ต้องการอะแดปเตอร์แปลงหัวเพื่อทดสอบหรือเชื่อมต่ออุปกรณ์ชั่วคราว
• ลดความยุ่งยากของระบบเดินสายช่วยให้สามารถใช้งานร่วมกันระหว่างพอร์ต SC และ LC ได้อย่างลงตัว โดยไม่ต้องเปลี่ยนโครงสร้างเดิม
• ให้คุณภาพสัญญาณดีเยี่ยมมีค่า Insertion Loss ต่ำ ลดการสูญเสียของสัญญาณในระบบไฟเบอร์ Multimode
• เหมาะสำหรับอุปกรณ์หลากหลายเช่น OTDR, OPM, Media Converter, ระบบเครือข่าย, Patch Panel และอุปกรณ์ทดสอบไฟเบอร์ทั่วไป
• มีฝาปิดกันฝุ่นช่วยยืดอายุการใช้งานป้องกันสิ่งสกปรกที่อาจทำให้คุณภาพสัญญาณลดลง

ข้อควรระวังในการใช้งาน

• ห้ามสัมผัสปลายเฟอร์รูลโดยตรงเพราะคราบสกปรกหรือรอยนิ้วมือสามารถทำให้สัญญาณรบกวนหรือสูญเสียเพิ่มขึ้น
• ต้องถอดและใส่หัวต่ออย่างระมัดระวังไม่ควรใช้แรงมากเกินไป อาจทำให้หัวต่อหรือพอร์ตเสียหาย
• ควรทำความสะอาดหัวต่อเป็นประจำโดยเฉพาะก่อนเชื่อมต่อกับเครื่องวัด หรืออุปกรณ์สำคัญ เพื่อคุณภาพสัญญาณที่ดีที่สุด
• ใช้เฉพาะกับสาย Multimode 50/125µm เท่านั้นไม่ควรใช้ร่วมกับสาย Singlemode เพราะโครงสร้างและค่า Loss จะไม่ตรงกัน
• หลีกเลี่ยงบริเวณที่มีความชื้นหรือฝุ่นมากอาจทำให้เกิดการปนเปื้อนบนหัวต่อและมีผลต่อคุณภาพการเชื่อมต่อ
• สวมฝาปิดทันทีเมื่อไม่ได้ใช้งานเพื่อป้องกันฝุ่นและสิ่งสกปรกสะสมภายในหัวต่อ


อุปกรณ์ที่จะได้รับ
1) Hybrid Adapter SC/UPC Male → LC/UPC Female จำนวน 1 ชิ้น
