POE splitter Adapter 1G (10/100/1000M) 30W POE+ IEEE802.3 AF/AT Input POE / ปรับไฟ Output DC 5V/9V/12V รุ่น PD3003G

อุปกรณ์แยกสัญญาณและไฟเลี้ยงจากสาย LAN แบบ PoE เหมาะสำหรับอุปกรณ์ที่ไม่รองรับ PoE โดยตรง เช่น Router, Access Point, กล้อง IP Camera, WIFI-AP, CPE หรือ IP Phone ช่วยให้สามารถจ่ายไฟและรับส่งข้อมูลผ่านสาย LAN เส้นเดียวได้อย่างสะดวก รองรับความเร็ว Gigabit 10/100/1000Mbps พร้อมมาตรฐาน IEEE802.3af/at กำลังไฟสูงสุด 30W ตัวอุปกรณ์สามารถปรับแรงดันไฟออกได้ 5V/9V/12V ผ่าน DIP Switch จึงรองรับการใช้งานได้หลากหลาย ช่วยลดต้นทุนการเดินสายไฟและเพิ่มความสะดวกในการติดตั้งอุปกรณ์ในพื้นที่ที่ไม่มีปลั๊กไฟใกล้เคียง ทั้งยังมีระบบป้องกันไฟลัดวงจรเพื่อความปลอดภัยในการใช้งานอีกด้วย

ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน

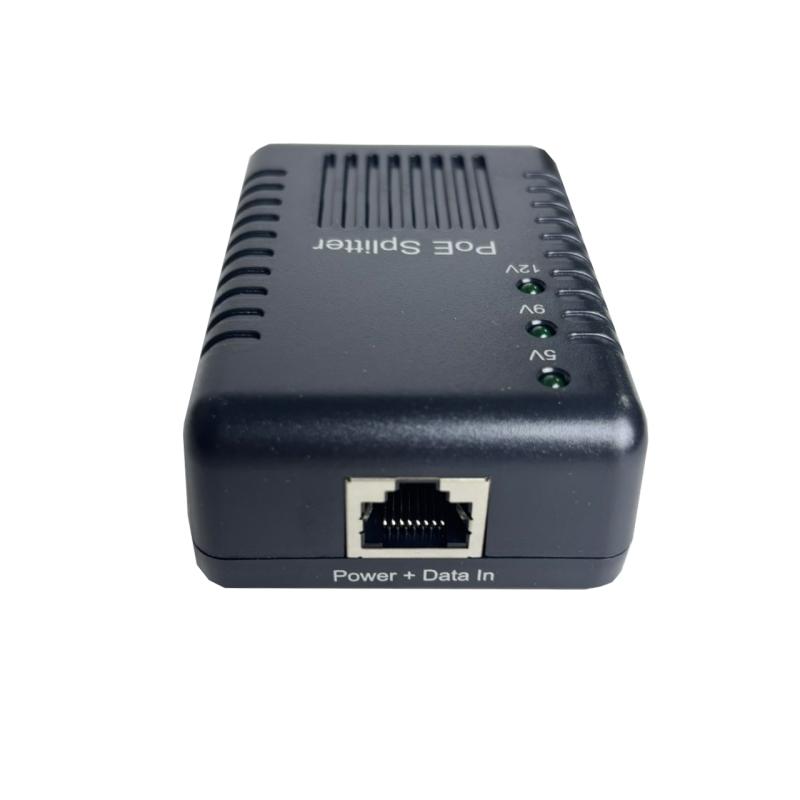

1.เชื่อมต่อสาย LAN จากอุปกรณ์ PoE Switch หรือ PoE Injector เข้าช่อง PoE IN ของตัว POE Splitter รุ่น PD3003G
2.เลือกแรงดันไฟขาออกให้ตรงกับอุปกรณ์ที่ต้องการใช้งาน
-5V สำหรับอุปกรณ์ขนาดเล็กบางประเภท
-9V สำหรับ Router หรืออุปกรณ์เครือข่ายบางรุ่น
-12V สำหรับกล้อง IP Camera หรือ Access Point ทั่วไป

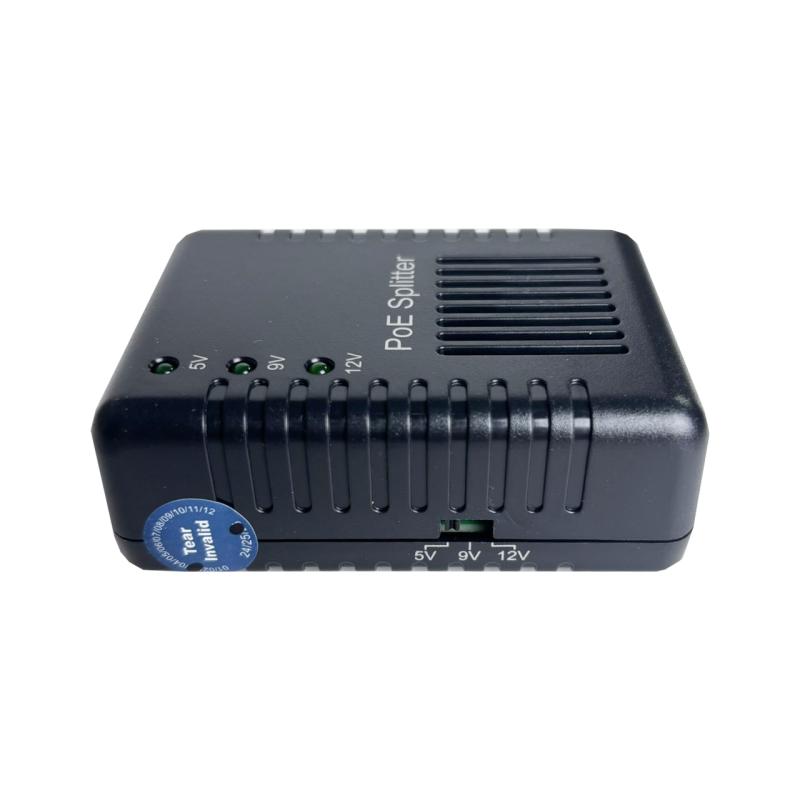

โดยปรับผ่านสวิตช์ DIP บนตัวอุปกรณ์ก่อนเปิดใช้งาน

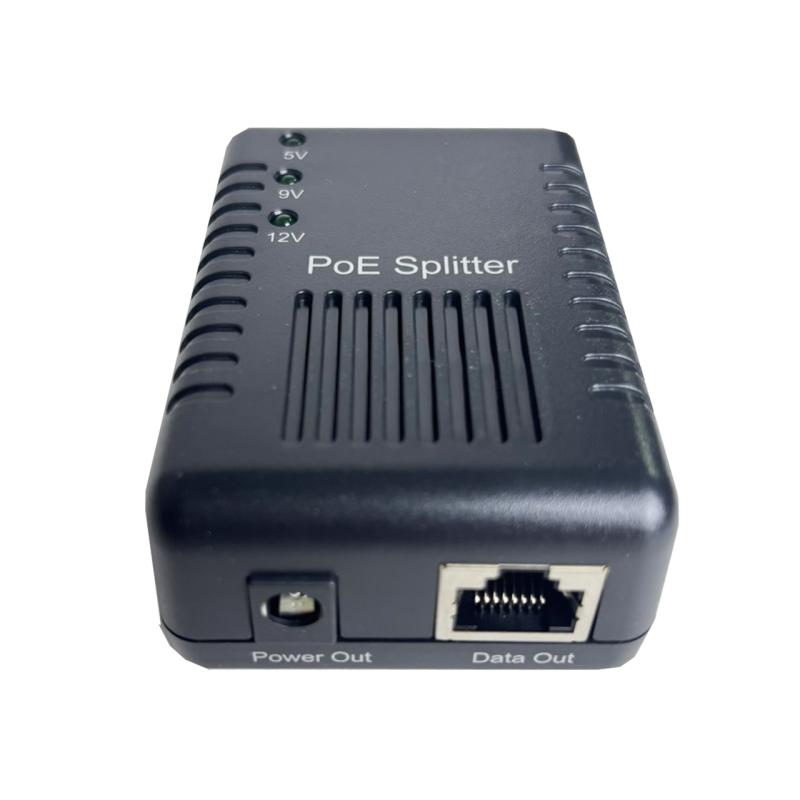

3.เชื่อมต่อสาย DC Output จาก Splitter ไปยังช่องจ่ายไฟของอุปกรณ์ปลายทาง
4.เชื่อมต่อสาย LAN Data OUT จาก Splitter ไปยังช่อง LAN ของอุปกรณ์ เพื่อรับสัญญาณอินเทอร์เน็ต
5.ตรวจสอบไฟสถานะและการทำงานของอุปกรณ์ หากอุปกรณ์ทำงานปกติแสดงว่าระบบพร้อมใช้งาน

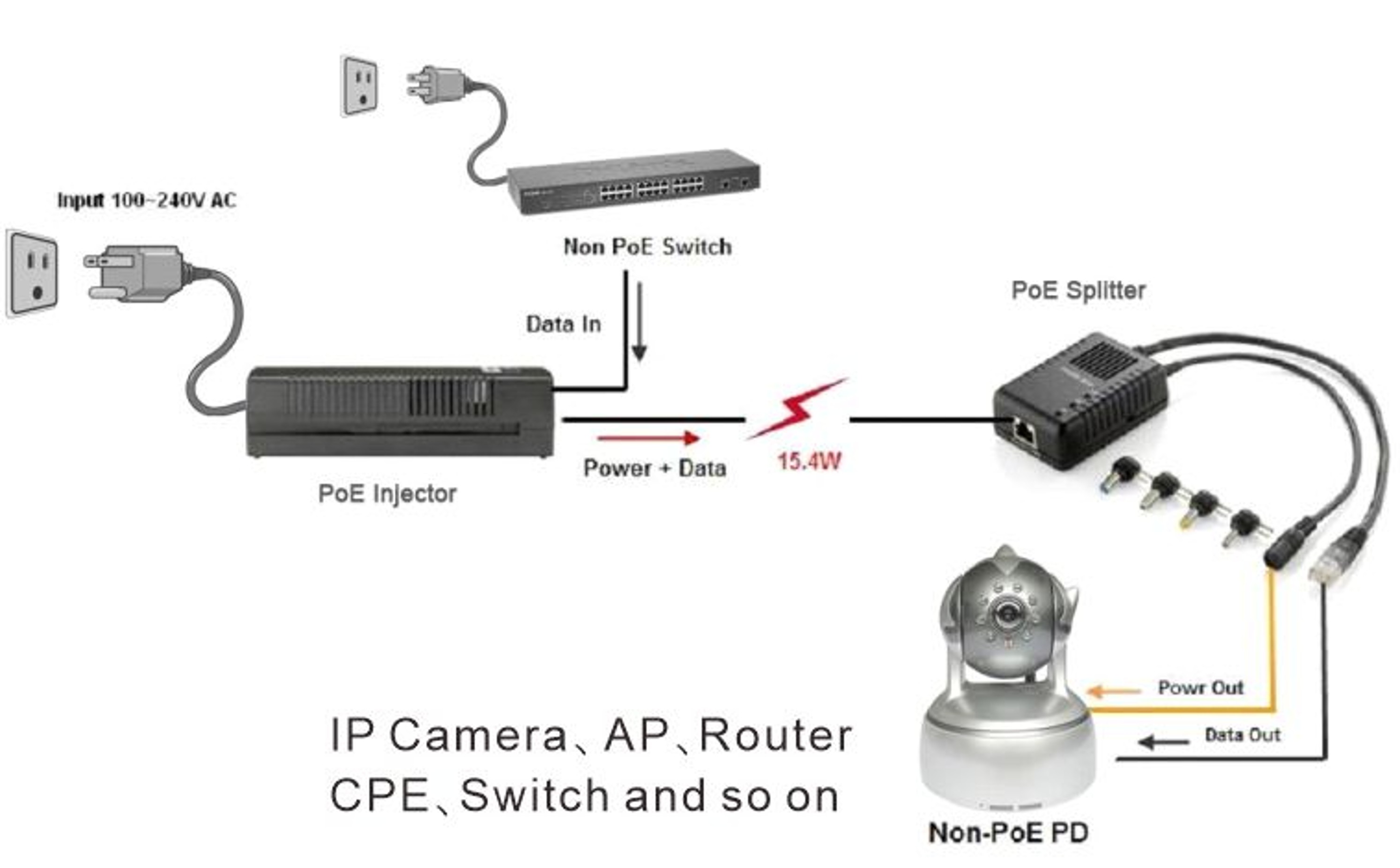

Diagram (แผนภาพการเชื่อมต่อ)



ข้อดี/ประโยชน์ในการใช้งาน

• ช่วยแปลงไฟ PoE เป็นไฟ DC สำหรับอุปกรณ์ที่ไม่รองรับ PoE โดยตรง
• ลดค่าใช้จ่ายในการเดินสายไฟและติดตั้งปลั๊กไฟเพิ่มเติม
• ใช้สาย LAN เพียงเส้นเดียวในการส่งทั้งข้อมูลและไฟเลี้ยง
• รองรับความเร็ว Gigabit 10/100/1000Mbps ใช้งานอินเทอร์เน็ตและระบบเครือข่ายได้เต็มประสิทธิภาพ
• ปรับแรงดันไฟได้ 5V / 9V / 12V รองรับอุปกรณ์ได้หลากหลาย
• เหมาะสำหรับติดตั้งอุปกรณ์ในจุดที่ไฟเข้าถึงยาก เช่น ฝ้าเพดาน เสา หรือพื้นที่ภายนอกอาคาร
• ช่วยให้งานติดตั้งดูเรียบร้อย ลดจำนวนสายไฟ-
• มีระบบป้องกันไฟลัดวงจร เพิ่มความปลอดภัยในการใช้งาน
• รองรับการใช้งานร่วมกับ Router, IP Camera, WIFI Access Point, CPE และ IP Phone
• ขนาดกะทัดรัด ติดตั้งง่าย เคลื่อนย้ายสะดวก

ข้อควรระวัง

• ควรตรวจสอบแรงดันไฟขาออกให้ตรงกับอุปกรณ์ก่อนใช้งาน เพื่อป้องกันความเสียหาย
• ห้ามปรับสวิตช์แรงดันไฟขณะอุปกรณ์กำลังทำงาน
• ควรใช้งานร่วมกับอุปกรณ์ PoE ที่ได้มาตรฐาน IEEE802.3af/at
• ไม่ควรใช้งานเกินกำลังไฟสูงสุดที่อุปกรณ์รองรับ
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูงหรือโดนน้ำโดยตรง
• ควรตรวจสอบคุณภาพสาย LAN เพื่อให้จ่ายไฟและรับส่งข้อมูลได้อย่างเสถียร
• ควรติดตั้งในจุดที่มีการระบายอากาศที่ดี เพื่อลดความร้อนสะสม
• หลีกเลี่ยงการดัดงอสายไฟหรือสาย LAN มากเกินไป อาจทำให้สัญญาณไม่เสถียร

อุปกรณ์ที่จะได้รับ

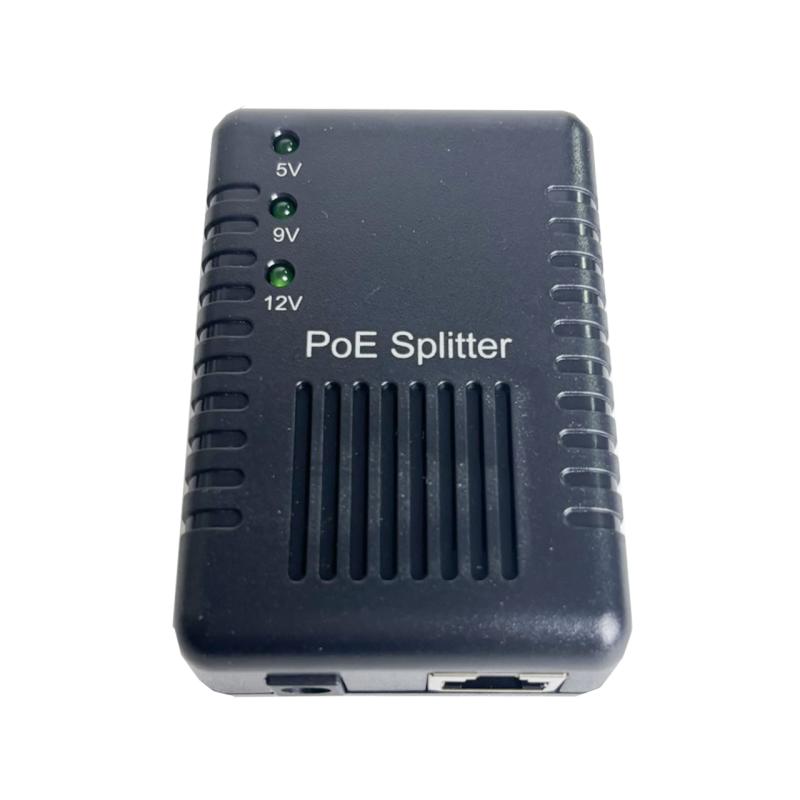

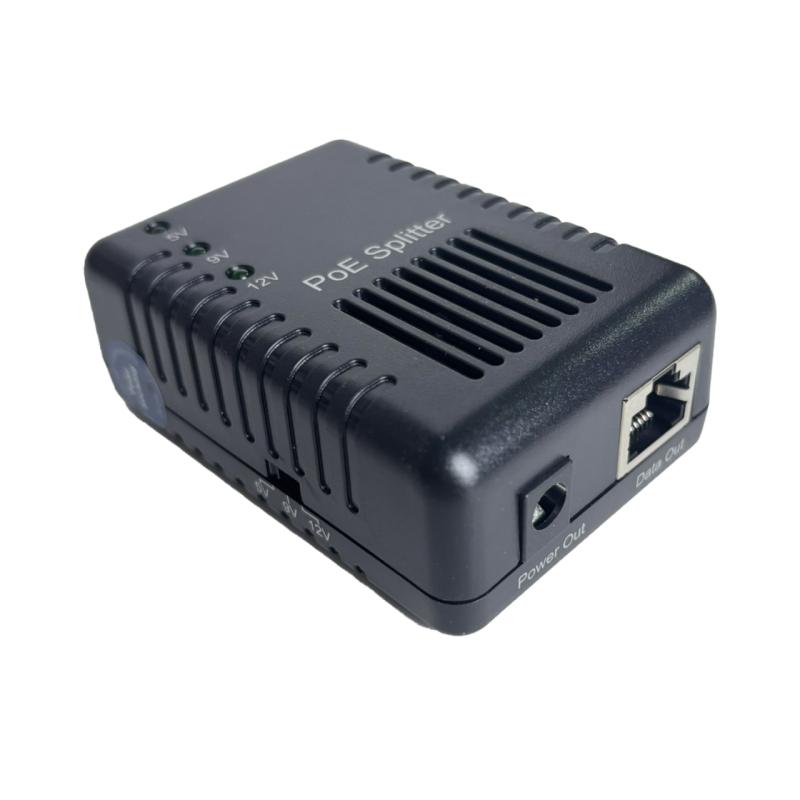

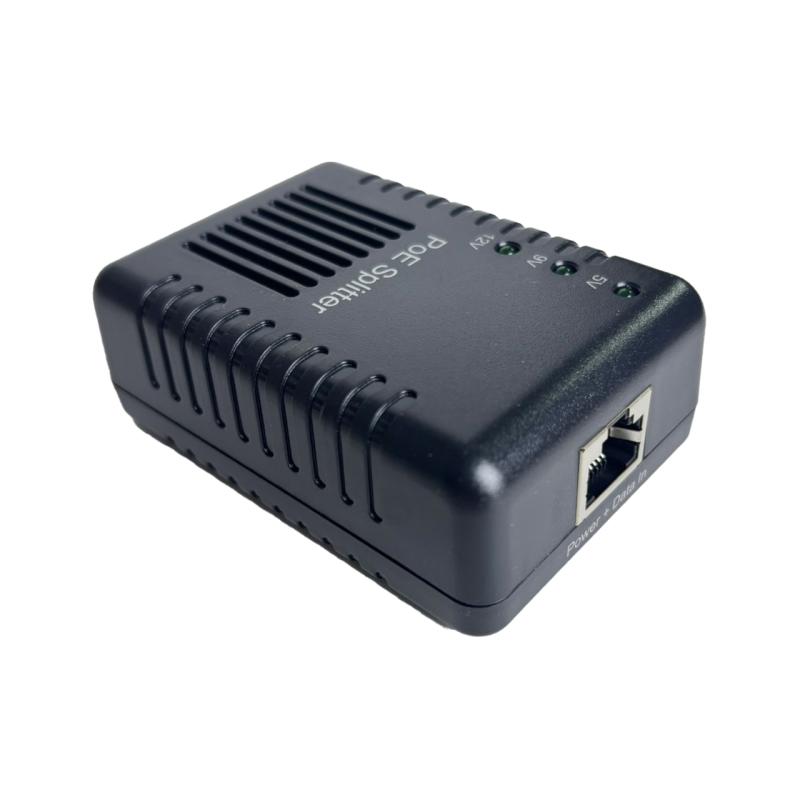

1) POE Splitter Adapter รุ่น PD3003G x1

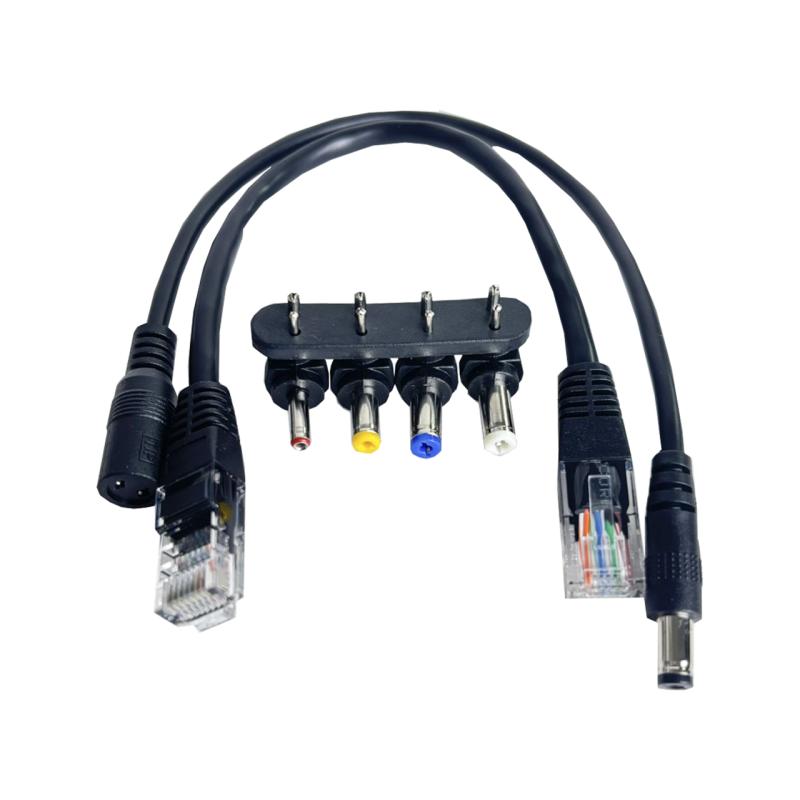

2) สายแยกสัญญาณ LAN x1
3) สายไฟ DC x1
4) หัวแปลง DC Connector x4
