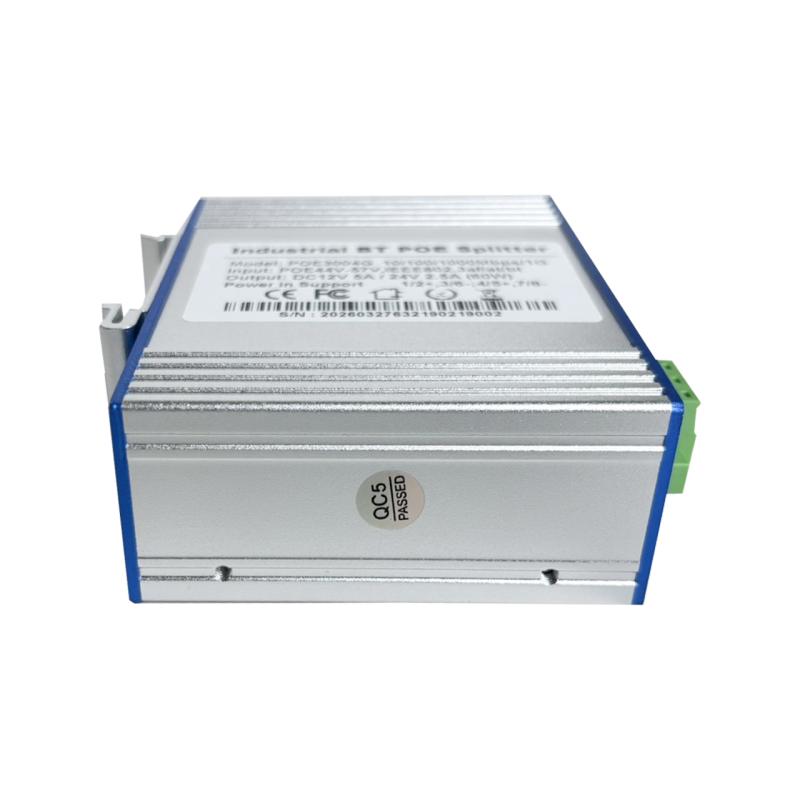

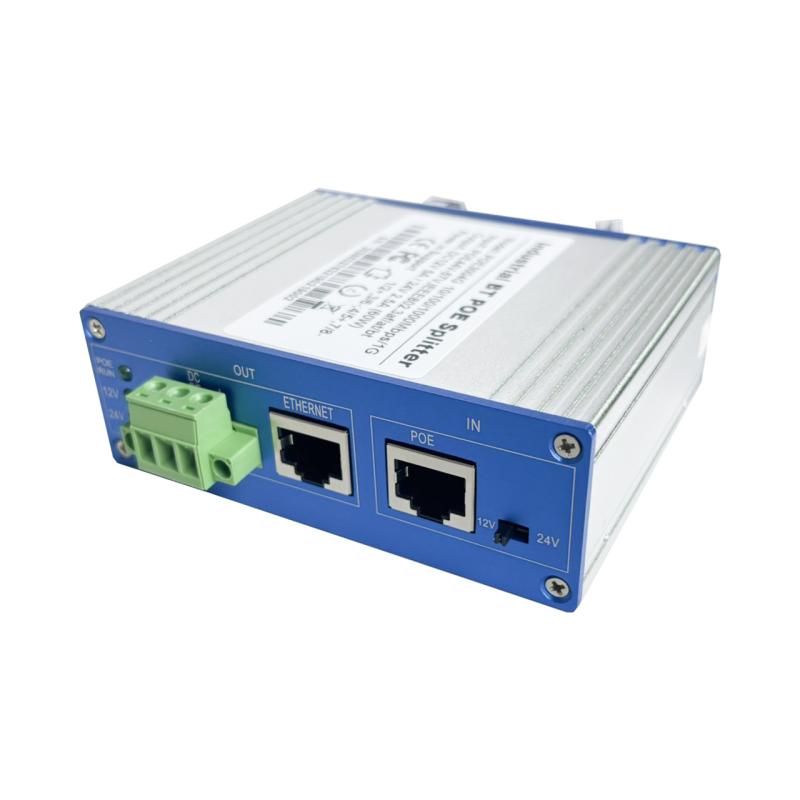

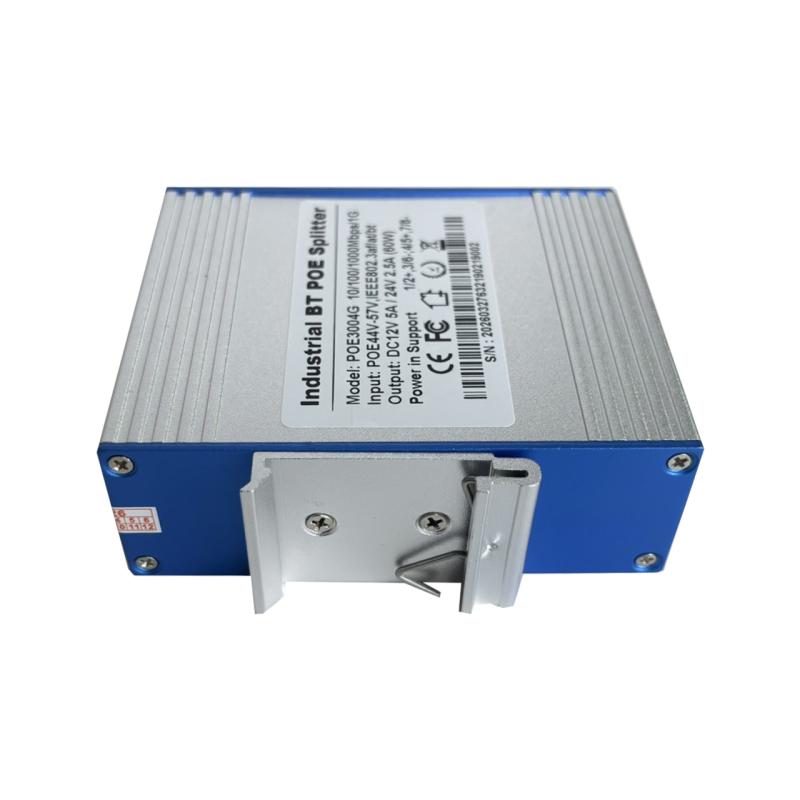

POE splitter Converter 1G (10/100/1000M) 60W POE++ IEEE802.3 AF/AT/BT Input POE / Output DC 12V 5A~24V 2.5A (Metal Shell) รุ่น PD3004G

เป็นอุปกรณ์แยกไฟและสัญญาณเครือข่ายแบบ Gigabit 1G รองรับมาตรฐาน PoE++ IEEE802.3af/at/bt กำลังไฟสูงสุดถึง 60W ออกแบบมาเพื่อแปลงไฟจากสาย LAN PoE ให้เป็นไฟ DC 12V หรือ 24V สำหรับใช้งานกับอุปกรณ์ที่ไม่รองรับ PoE โดยตรง ช่วยลดการเดินสายไฟเพิ่มเติม ติดตั้งง่ายแบบ Plug & Play เหมาะสำหรับงานระบบกล้องวงจรปิด PTZ, Access Point กำลังสูง, ระบบ IoT, เครื่องเสียงเครือข่าย และอุปกรณ์ Smart Network ต่าง ๆ ตัวเครื่องผลิตจากอลูมิเนียมแข็งแรง ระบายความร้อนได้ดี รองรับงานใช้งานต่อเนื่องได้อย่างเสถียรในระดับอุตสาหกรรม

ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน

1.เชื่อมต่อสาย LAN จาก PoE Switch หรือ PoE Injector เข้าพอร์ต PoE IN ของอุปกรณ์

• ต้องเป็นแหล่งจ่ายไฟที่รองรับมาตรฐาน IEEE802.3af/at/bt
• รองรับแรงดันไฟ Input DC48V-57V ผ่านสาย LAN

2.เลือกแรงดันไฟ Output ที่ต้องการใช้งาน

• ใช้สวิตช์ Toggle Switch บนตัวเครื่อง
• เลือกได้ระหว่าง
  DC12V 5A
  DC24V 2.5A
• ควรตรวจสอบแรงดันไฟของอุปกรณ์ปลายทางให้ตรงก่อนใช้งาน

3.เชื่อมต่อสายไฟ DC จากขั้วต่อ 3P Plug-in Terminal ไปยังอุปกรณ์ปลายทาง

• เช่น กล้องวงจรปิด PTZ, Access Point, IoT Gateway หรืออุปกรณ์ Network อื่น ๆ

4.เชื่อมต่อสาย LAN จากพอร์ต DATA OUT ไปยังอุปกรณ์เครือข่าย

• เพื่อรับส่งข้อมูลแบบ Gigabit 10/100/1000Mbps

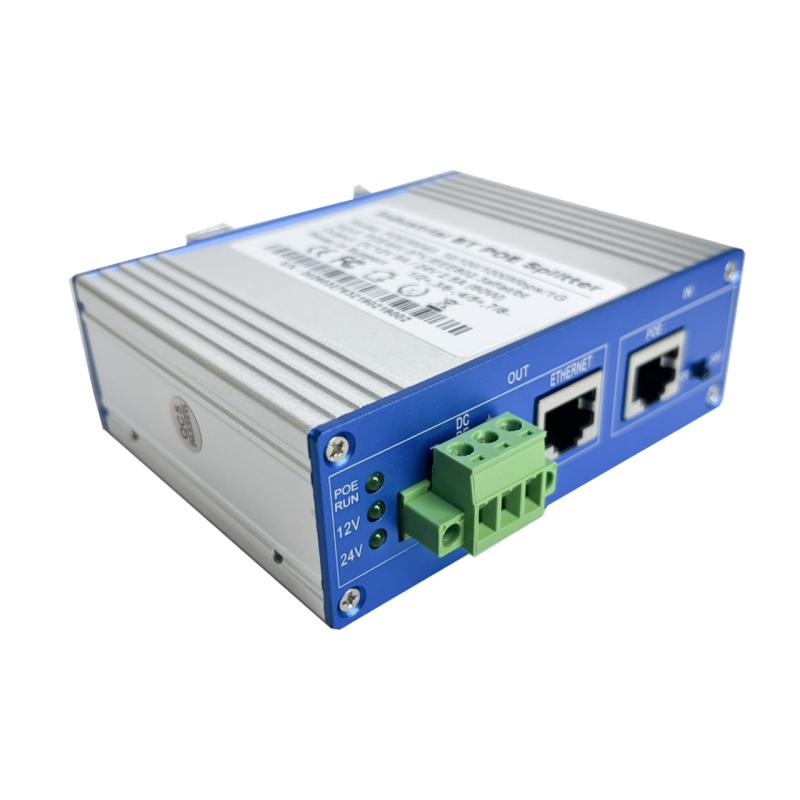

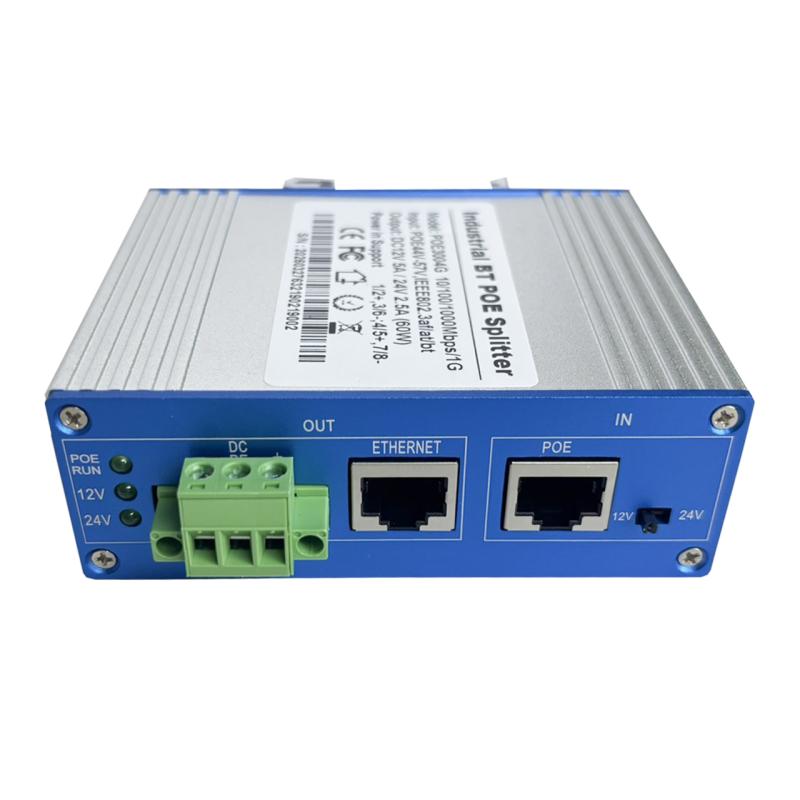

5.ตรวจสอบไฟ LED บนตัวเครื่อง

• ไฟ PoE สีเขียว แสดงสถานะรับไฟ PoE
• ไฟ DC12V สีเหลือง หรือ DC24V สีแดง แสดงโหมดแรงดันที่เลือกใช้งาน

6.เมื่อเชื่อมต่อครบ ระบบจะทำงานอัตโนมัติทันที

• ไม่ต้องตั้งค่าเพิ่มเติม (Plug & Play)

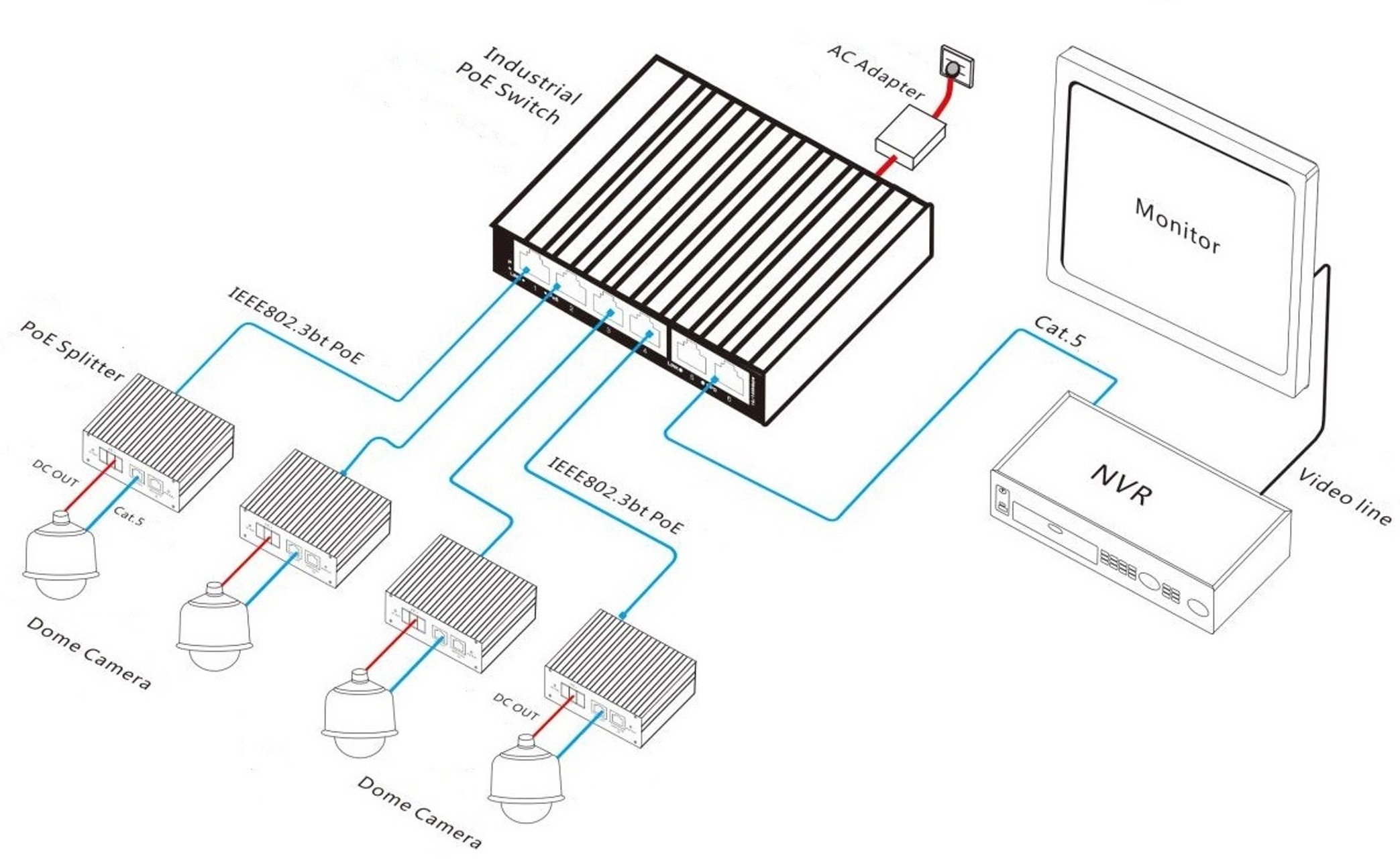

Diagram (แผนภาพการเชื่อมต่อ)




ข้อดี /ประโยชน์ในการใช้งาน

• ช่วยแปลงไฟ PoE จากสาย LAN ให้เป็นไฟ DC 12V หรือ 24V ได้ในตัว
• ลดการเดินสายไฟและลดค่าใช้จ่ายในการติดตั้งระบบ
• รองรับกำลังไฟสูงถึง 60W เหมาะกับอุปกรณ์กินไฟสูง
• รองรับมาตรฐาน IEEE802.3af/at/bt ใช้งานร่วมกับ PoE Switch และ PoE Injector ได้หลากหลาย
• รองรับความเร็ว Gigabit 1G ทำให้รับส่งข้อมูลได้รวดเร็วและเสถียร
• เหมาะสำหรับติดตั้งในจุดที่ไม่มีปลั๊กไฟ เช่น เสา, ฝ้าเพดาน หรือพื้นที่ภายนอกอาคาร
• ช่วยเพิ่มความสะดวกในการติดตั้งกล้อง PTZ, Access Point และอุปกรณ์ IoT
• ระบบ Plug & Play ใช้งานง่าย ไม่ต้องตั้งค่า
• ตัวเครื่อง Aluminum Alloy แข็งแรง ทนทาน และช่วยระบายความร้อนได้ดี
• ดีไซน์แบบไม่มีพัดลม ลดเสียงรบกวนและลดปัญหาฝุ่นสะสม
• รองรับการใช้งานต่อเนื่องในระบบ Network และ Security ระดับมืออาชีพ

ข้อควรระวัง

• ควรตรวจสอบแรงดันไฟ Output ให้ตรงกับอุปกรณ์ก่อนใช้งาน 12V หรือ 24V หากเลือกผิดอาจทำให้อุปกรณ์เสียหายได้
• แหล่งจ่าย PoE ต้องรองรับมาตรฐาน IEEE802.3bt และจ่ายกำลังไฟได้เพียงพอ
• ไม่ควรใช้งานเกินกำลังไฟสูงสุดของอุปกรณ์
• ควรใช้สาย LAN คุณภาพดี เช่น Cat5e หรือ Cat6 เพื่อประสิทธิภาพสูงสุด
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีน้ำ ความชื้นสูง หรืออุณหภูมิสูงเกินกำหนด
• ควรตรวจสอบขั้วไฟ DC ให้ถูกต้องก่อนเชื่อมต่ออุปกรณ์
• ควรติดตั้งในตำแหน่งที่ระบายอากาศได้ดี เพื่อช่วยยืดอายุการใช้งานของอุปกรณ์
• ห้ามแกะหรือดัดแปลงอุปกรณ์ขณะใช้งาน เพื่อความปลอดภัยและป้องกันความเสียหาย

อุปกรณ์ที่จะได้รับ

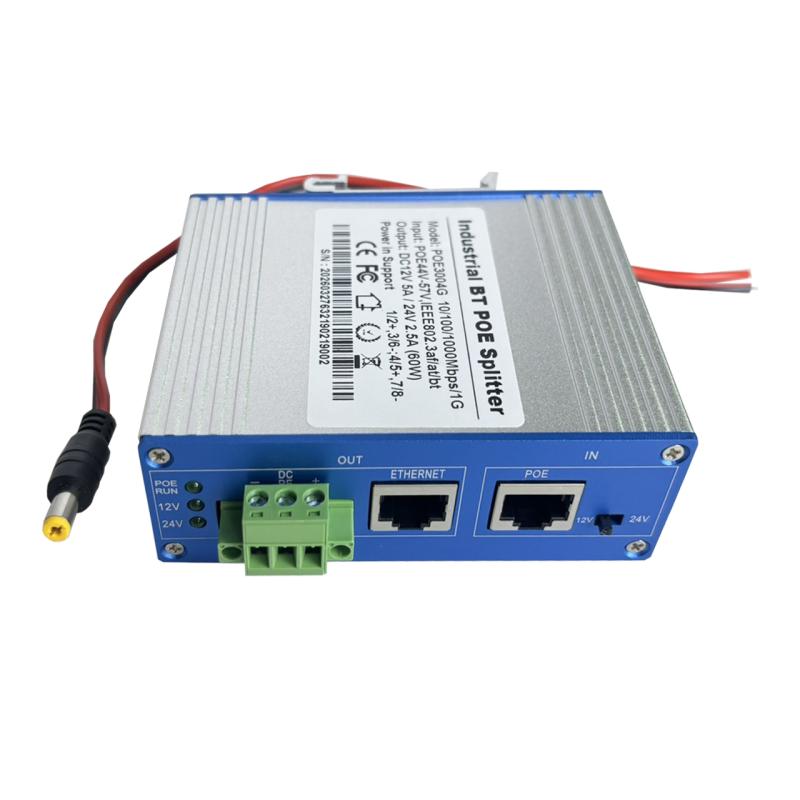

1) POE Splitter Converter 1G 60W รุ่น PD3004G x1
2) สาย DC ตัวผู้ x1
