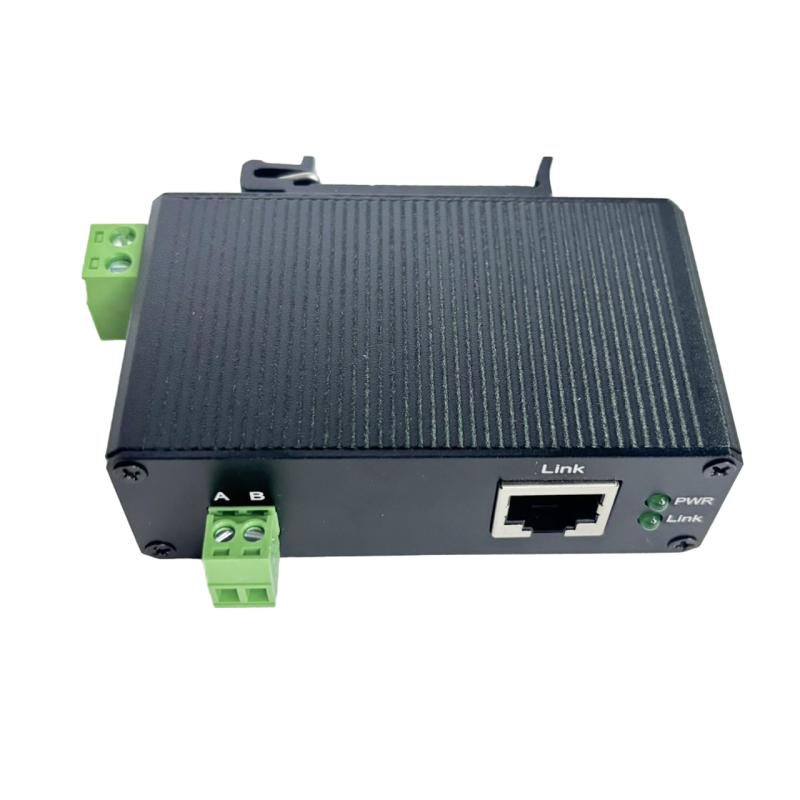

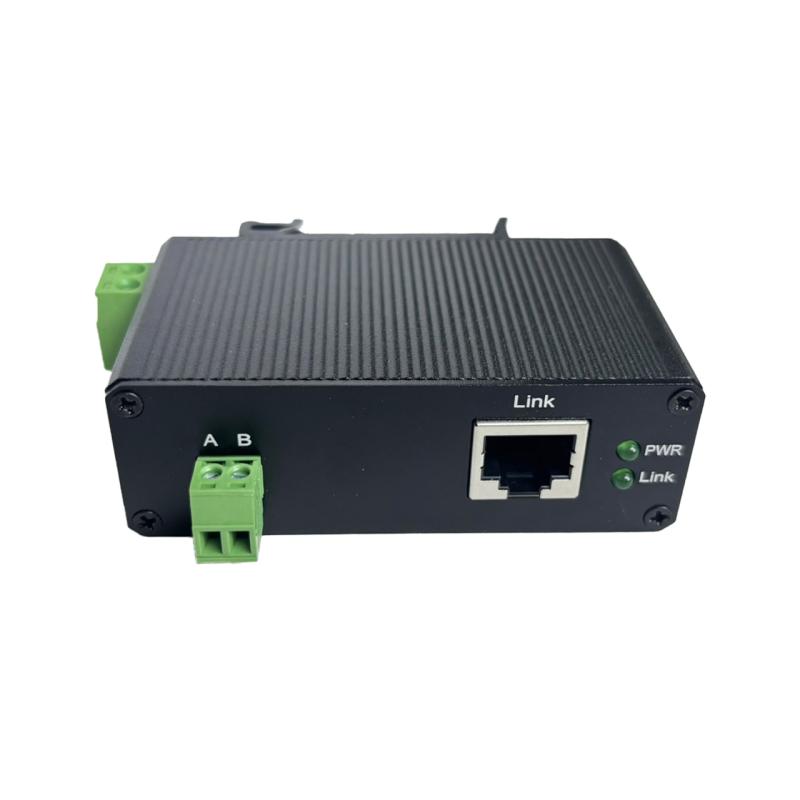

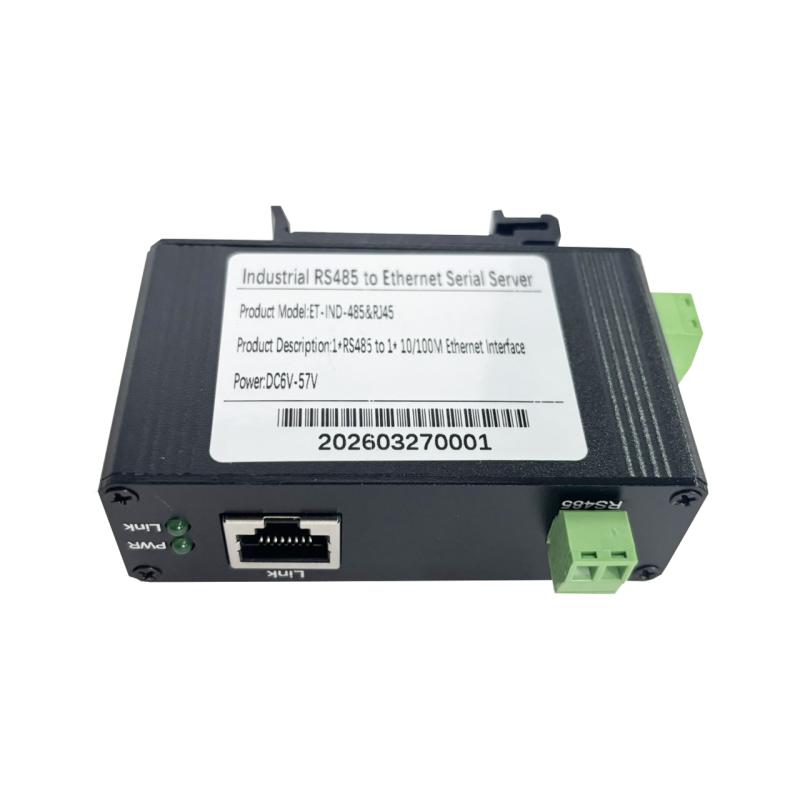

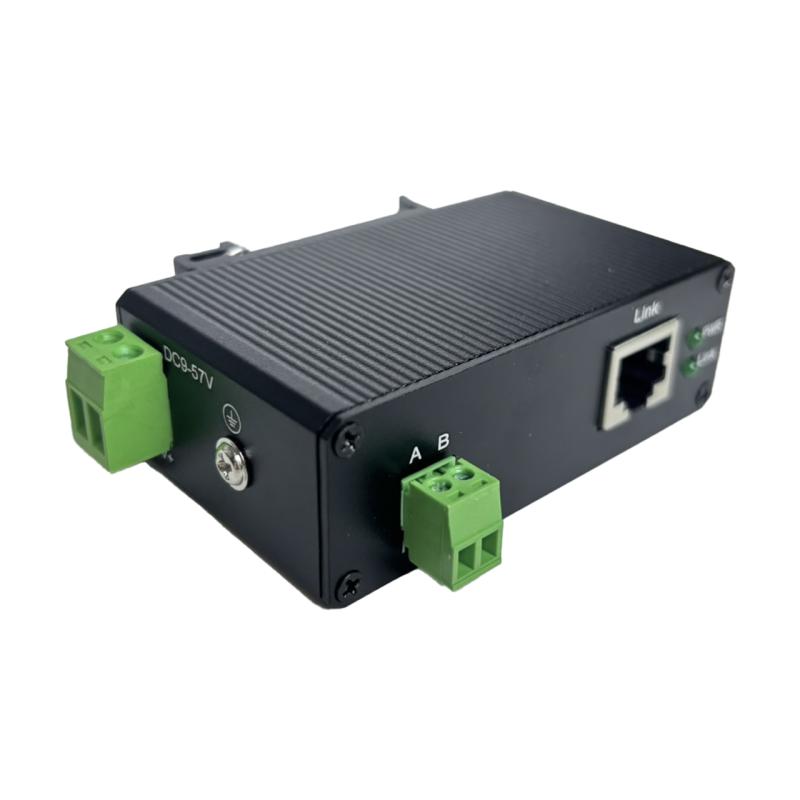

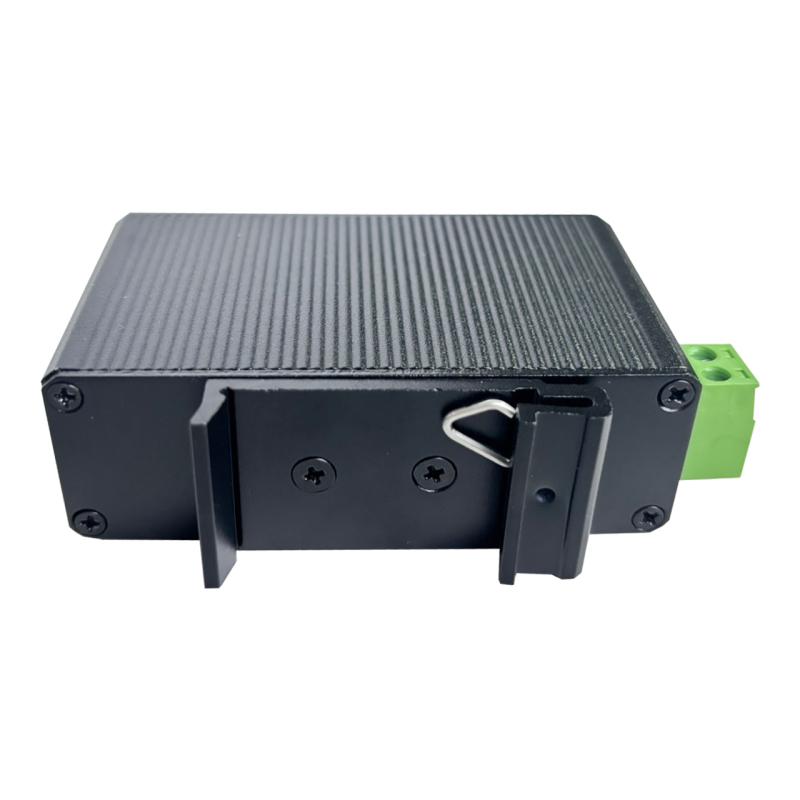

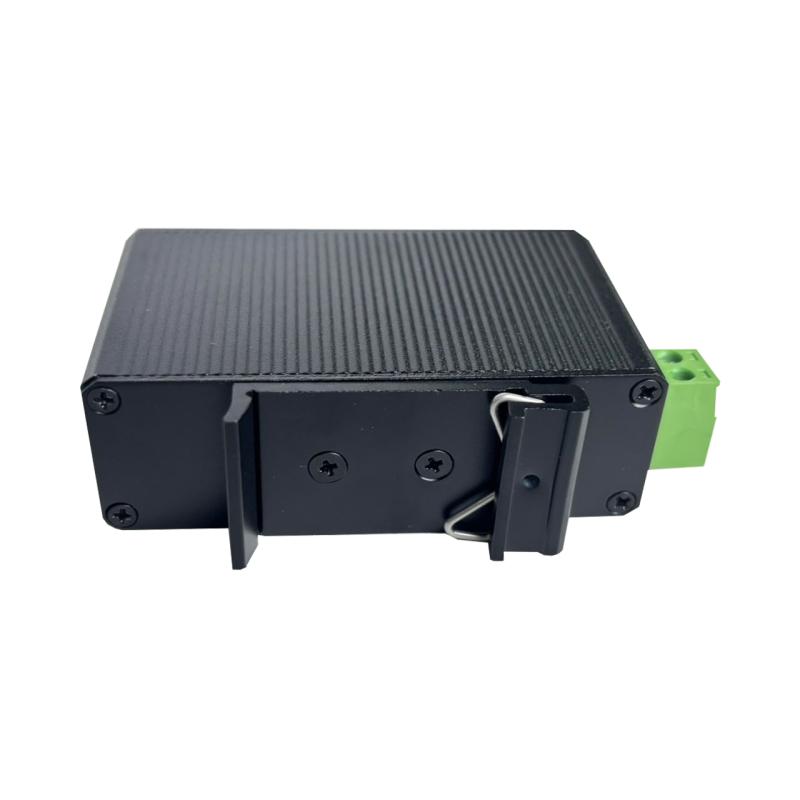

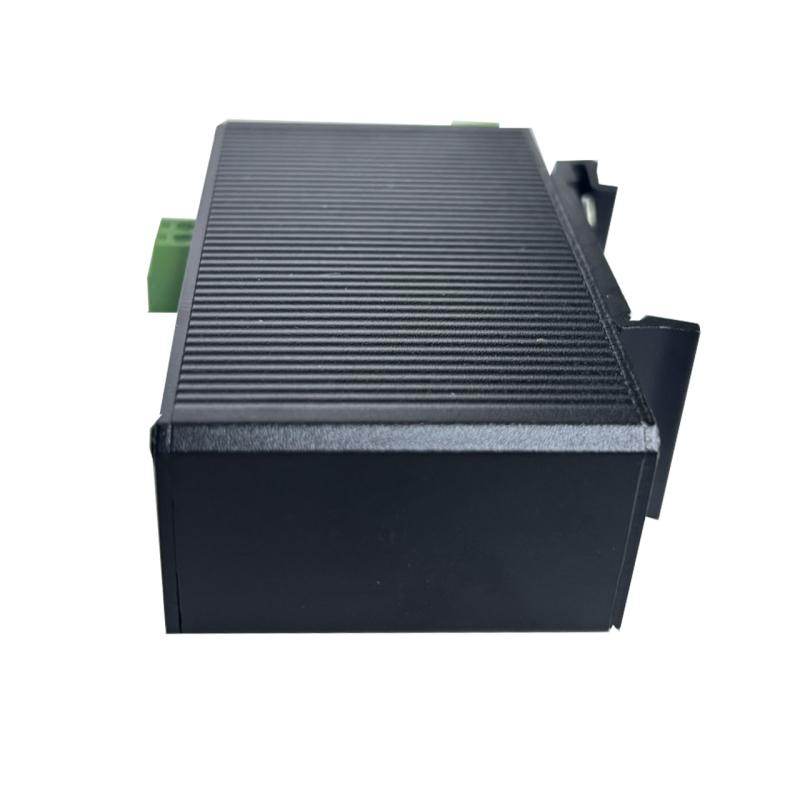

Industrial RS485 to Ethernet Serial Server Modbus PLC/RTU/TCP (With Power Adapter DC 12V)

เป็นอุปกรณ์แปลงสัญญาณ RS485 ไปเป็น Ethernet สำหรับงานระบบอุตสาหกรรม รองรับการสื่อสารแบบ Modbus PLC/RTU/TCP ช่วยให้สามารถเชื่อมต่ออุปกรณ์ Serial เข้ากับเครือข่าย LAN หรือระบบควบคุมผ่าน Ethernet ได้อย่างมีประสิทธิภาพ เหมาะสำหรับงาน Automation, ระบบ SCADA, PLC, IoT และงานควบคุมอุปกรณ์ระยะไกล ตัวอุปกรณ์รองรับการส่งข้อมูลแบบโปร่งใส (Transparent Transmission) ระหว่าง RS485 และ Ethernet พร้อมรองรับหลายโหมดการทำงาน ทั้ง TCP และ UDP ใช้งานง่าย ไม่ต้องเขียนโปรแกรมเพิ่มเติม อีกทั้งยังรองรับไฟเลี้ยง DC กว้าง 6-57V เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความเสถียรสูง และมาพร้อม Power Adapter DC 12V พร้อมใช้งานทันที

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน

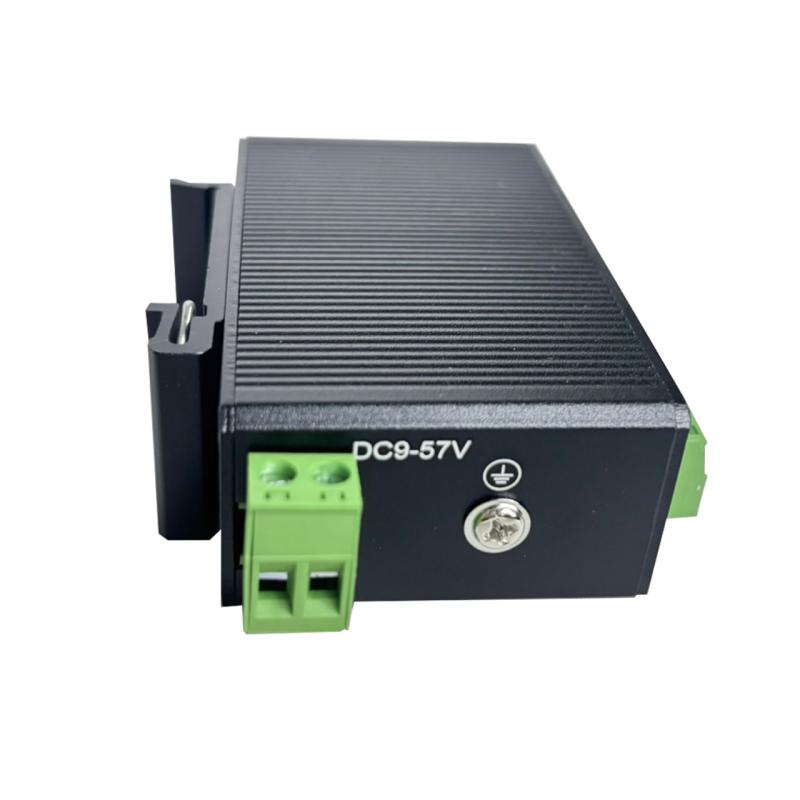

1.เชื่อมต่อไฟเลี้ยงให้กับอุปกรณ์
-ใช้งานด้วยไฟ DC 6V–57V
-ภายในชุดมี Power Adapter DC 12V ให้พร้อมใช้งาน
-อุปกรณ์มีระบบป้องกันต่อไฟกลับขั้ว เพิ่มความปลอดภัยในการติดตั้ง
2.เชื่อมต่ออุปกรณ์ RS485
-ต่อสาย RS485 จาก PLC, Inverter, Sensor, มิเตอร์ไฟฟ้า หรืออุปกรณ์ Modbus RTU เข้ากับพอร์ต RS485 ของตัวแปลง
-ตรวจสอบขั้ว A/B ให้ถูกต้องก่อนใช้งาน
3.เชื่อมต่อระบบเครือข่าย Ethernet
-ต่อสาย LAN จากตัวอุปกรณ์เข้าสู่ Switch, Router หรือ Computer Network
-รองรับการเชื่อมต่อผ่านระบบ LAN ภายในโรงงานหรือระบบ Internet
4.ตั้งค่าการสื่อสารผ่านโปรแกรม Configuration Tool
-กำหนด IP Address
-ตั้งค่า Baud Rate ของ RS485
-เลือกโหมดการทำงาน เช่น
TCP Server
TCP Client
UDP Server
UDP Client
สามารถตั้งค่าผ่าน Software หรือ Serial Command ได้
5.เชื่อมต่อกับระบบควบคุม
-ใช้งานร่วมกับ PLC, SCADA, HMI หรือ Software Monitoring ต่าง ๆ
-รองรับการแปลงข้อมูล Modbus RTU ไปเป็น Modbus TCP ได้อย่างสะดวก
6.ทดสอบการสื่อสารข้อมูล
-ใช้โปรแกรม Network Debug Tool หรือ Modbus Test Software เพื่อตรวจสอบการรับส่งข้อมูล
-สามารถทดสอบการเชื่อมต่อแบบ Real-time ผ่านระบบ Ethernet ได้ทันที

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี /ประโยชน์ในการใช้งาน

• ช่วยแปลงอุปกรณ์ RS485 ให้สามารถใช้งานผ่านระบบ Ethernet ได้สะดวก
• รองรับ Modbus RTU และ Modbus TCP เหมาะกับงาน Automation และ Industrial Control
• ใช้งานง่าย ไม่ต้องเขียนโปรแกรมเพิ่มเติม
• รองรับทั้ง TCP และ UDP ครอบคลุมงานเชื่อมต่อหลากหลายรูปแบบ
• ช่วยให้สามารถควบคุมและตรวจสอบอุปกรณ์จากระยะไกลผ่าน LAN หรือ Internet
• ลดข้อจำกัดเรื่องระยะทางของระบบ Serial RS485
• รองรับ Baud Rate สูงถึง 921600bps ส่งข้อมูลได้รวดเร็ว
• รองรับ DHCP และ DNS เพิ่มความสะดวกในการเชื่อมต่อเครือข่าย
• ใช้พลังงานต่ำ ประหยัดไฟ เหมาะสำหรับเปิดใช้งานต่อเนื่อง
• รองรับไฟเลี้ยง DC กว้าง 6V–57V ใช้งานได้หลากหลายระบบ
• มีระบบป้องกันไฟกลับขั้ว เพิ่มความปลอดภัยในการติดตั้ง
• เหมาะสำหรับ PLC, SCADA, HMI, Smart Factory, IoT และระบบควบคุมอุตสาหกรรม

ข้อควรระวัง

• ควรตรวจสอบขั้วสาย RS485 A/B ให้ถูกต้องก่อนเปิดใช้งาน
• ไม่ควรใช้แรงดันไฟเกินช่วงที่อุปกรณ์รองรับ
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูงหรือโดนน้ำโดยตรง
• ควรใช้สาย LAN และสาย RS485 คุณภาพดีเพื่อลดสัญญาณรบกวน
• หากใช้งานระยะไกล ควรติดตั้งระบบป้องกัน Surge หรือ Lightning Protection เพิ่มเติม
• ควรตั้งค่า Baud Rate และ Protocol ให้ตรงกับอุปกรณ์ปลายทาง
• หลีกเลี่ยงการเดินสายร่วมกับสายไฟแรงสูงเพื่อลดสัญญาณรบกวน
• ควรตรวจสอบ IP Address ไม่ให้ซ้ำกับอุปกรณ์อื่นในระบบเครือข่าย
• ก่อนใช้งานจริงควรทดสอบการสื่อสารผ่าน Software Debug หรือ Modbus Test Tool ก่อนทุกครั้ง

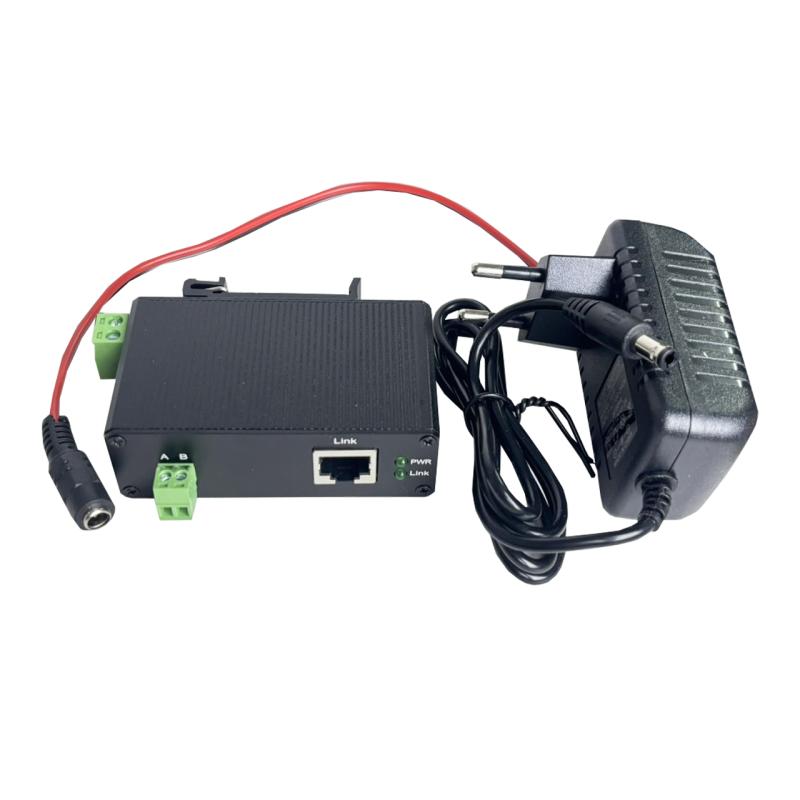

อุปกรณ์ที่จะได้รับ
1) Industrial RS485 to Ethernet Serial Server Modbus PLC/RTU/TCP x1
2) สาย DC ตัวผู้ x1
3) Adapter x1
