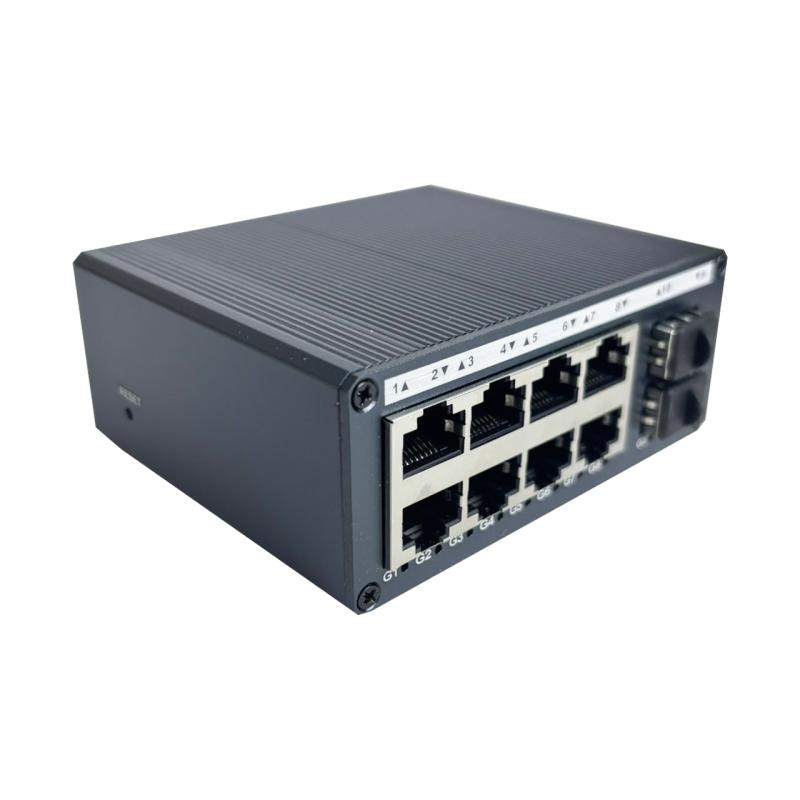

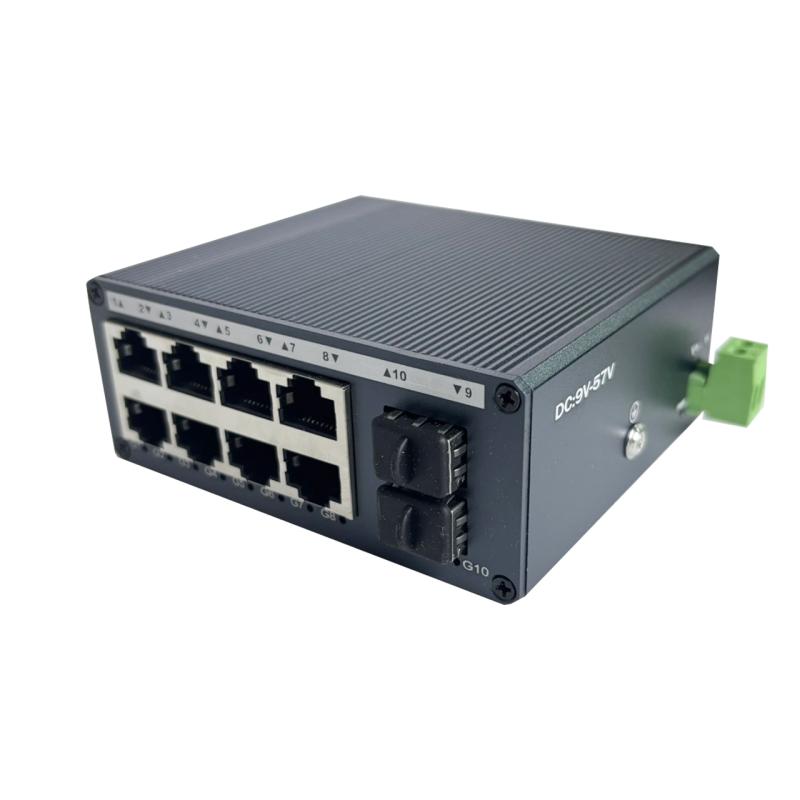

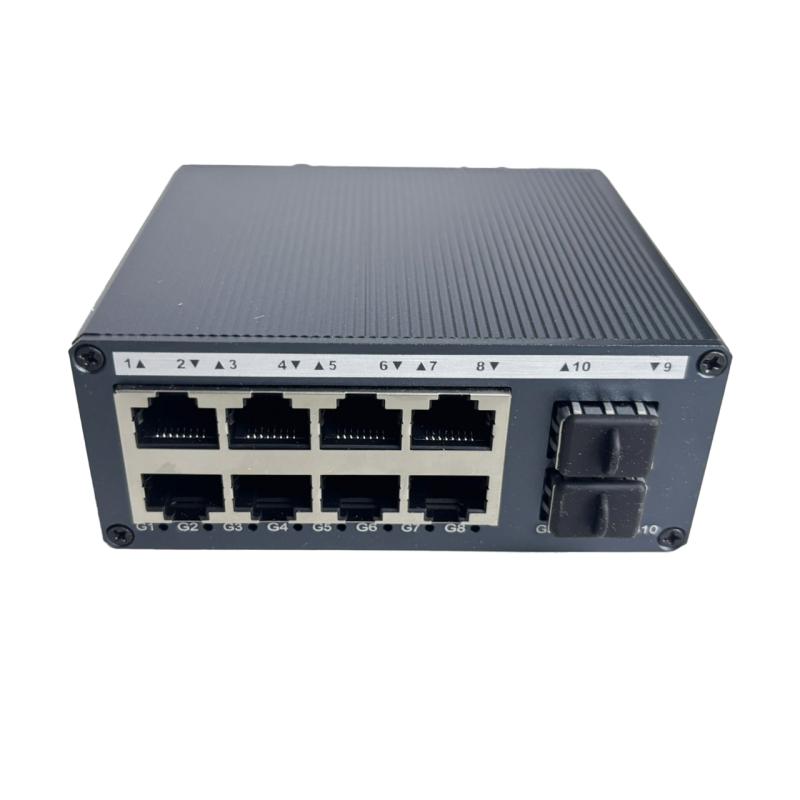

MINI Gigabit Industrial Media Converter 8 Port LAN 10/100/1000M + 2 SFP DIN-Rail (With Power Adapter DC 12V)

สำหรับงานเครือข่ายอุตสาหกรรม ที่ออกแบบมาเพื่อเชื่อมต่อระบบ LAN ความเร็ว Gigabit เข้ากับระบบไฟเบอร์ออปติกผ่านพอร์ต SFP รองรับการติดตั้งแบบ DIN-Rail เหมาะสำหรับใช้งานในโรงงานอุตสาหกรรม, ระบบ CCTV, ระบบ Automation, Smart Factory และงานเครือข่ายที่ต้องการความเสถียรสูง สามารถทำงานได้ในสภาพแวดล้อมที่มีอุณหภูมิสูง-ต่ำ ฝุ่น และสัญญาณรบกวนทางไฟฟ้าได้อย่างมีประสิทธิภาพ พร้อมรองรับระบบไฟ DC แบบ Redundant Power เพื่อเพิ่มความต่อเนื่องในการทำงานของระบบเครือข่ายตลอด 24 ชั่วโมง

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน

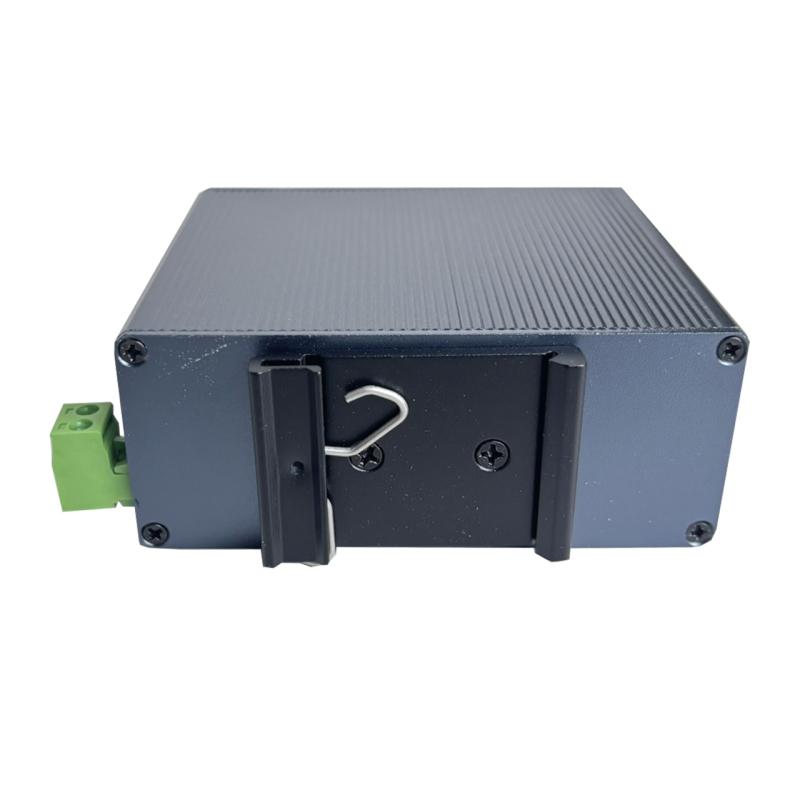

1.ติดตั้งอุปกรณ์บนราง DIN-Rail หรือยึดผนังตามจุดที่ต้องการใช้งาน

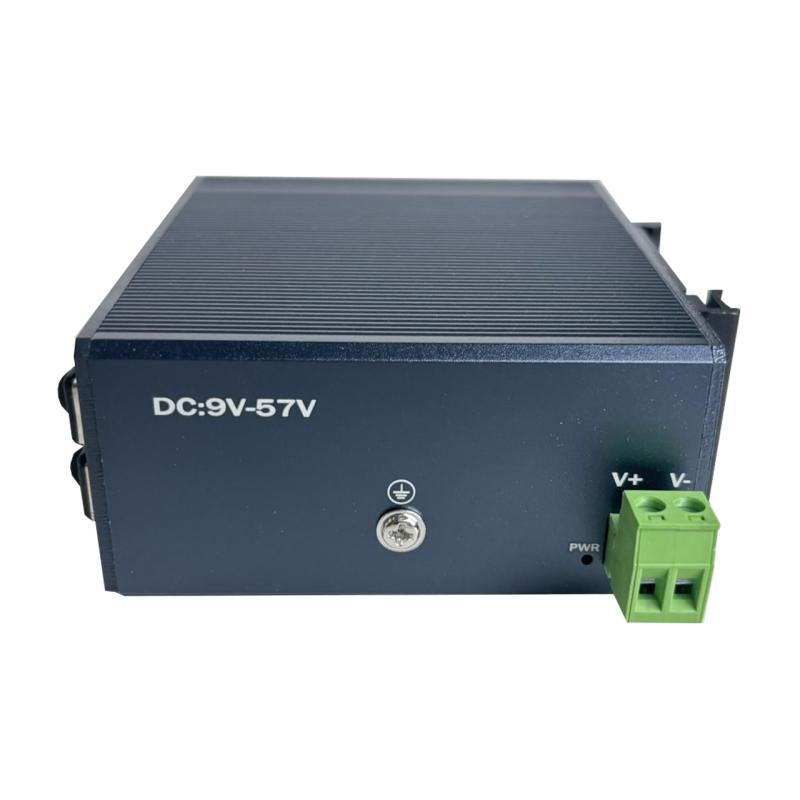

2.ต่อไฟเลี้ยง DC 9V-57V ผ่าน Phoenix Terminal โดยสามารถต่อไฟแบบ Dual Power เพื่อเพิ่มความเสถียรของระบบ
3.เชื่อมต่อสาย LAN จากอุปกรณ์เครือข่าย เช่น Switch, IP Camera, NVR, PLC หรือ Access Point เข้ากับพอร์ต RJ45
4.ติดตั้ง SFP Module ให้ตรงกับประเภทไฟเบอร์ที่ใช้งาน เช่น Single-mode หรือ Multi-mode
5.เชื่อมต่อสาย Fiber Optic เข้ากับพอร์ต SFP เพื่อส่งข้อมูลระยะไกล
6.ตรวจสอบไฟ LED แสดงสถานะ Power และ Link/ACT ของแต่ละพอร์ต
7.เมื่อไฟ Link ติด แสดงว่าอุปกรณ์เชื่อมต่อและสื่อสารข้อมูลได้ปกติ
8.เหมาะสำหรับใช้งานเป็น Core Network, Fiber Backbone หรือระบบเครือข่ายในโรงงานอุตสาหกรรม
9.สามารถใช้งานร่วมกับระบบ CCTV, PLC, Industrial Controller และอุปกรณ์ Ethernet มาตรฐานทั่วไปได้ทันที
10.ควรเลือกใช้สาย LAN และ SFP Module ที่มีคุณภาพเพื่อประสิทธิภาพสูงสุดในการรับส่งข้อมูล

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี /ประโยชน์

• เพิ่มระยะการส่งข้อมูลเครือข่ายผ่านสาย Fiber Optic ได้ไกลกว่าสาย LAN ทั่วไป
• รองรับความเร็ว Gigabit ช่วยให้รับส่งข้อมูลได้รวดเร็วและเสถียร
• เหมาะสำหรับงานอุตสาหกรรมที่ต้องทำงานต่อเนื่องตลอด 24 ชั่วโมง
• รองรับไฟเลี้ยงแบบ Dual Power Redundancy เพิ่มความมั่นคงของระบบ
• ตัวเครื่องโลหะแข็งแรง ทนต่อฝุ่น ความร้อน และสภาพแวดล้อมหนัก
• รองรับอุณหภูมิการทำงานกว้าง เหมาะกับโรงงานและตู้ Outdoor
• รองรับการใช้งานร่วมกับระบบ CCTV, Automation, PLC และ Smart Factory
• ลดปัญหาสัญญาณรบกวนทางไฟฟ้าเมื่อใช้งานร่วมกับสาย Fiber
• รองรับการติดตั้งทั้ง DIN-Rail และ Wall Mount ใช้งานได้ยืดหยุ่น
• มีระบบป้องกันไฟย้อนกลับและป้องกันกระแสเกิน เพิ่มความปลอดภัยในการใช้งาน

ข้อควรระวัง

• ควรใช้แรงดันไฟ DC ตามสเปกที่กำหนดเท่านั้น
• ห้ามต่อขั้วไฟผิด polarity แม้มีระบบป้องกัน แต่ไม่ควรใช้งานผิดวิธี
• ควรเลือก SFP Module ให้ตรงกับชนิดสาย Fiber และระยะทางที่ใช้งาน
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีน้ำหรือความชื้นสูงโดยตรง
• ควรติดตั้งในตู้หรือพื้นที่ที่มีการระบายอากาศที่เหมาะสม
• ห้ามดึงหรือบิดสาย Fiber Optic แรงเกินไป เพราะอาจทำให้สายเสียหาย
• ก่อนติดตั้งหรือถอดอุปกรณ์ ควรปิดระบบไฟทุกครั้งเพื่อความปลอดภัย
• ควรใช้สาย LAN มาตรฐาน Cat5e/Cat6 ขึ้นไปเพื่อรองรับความเร็ว Gigabit อย่างเต็มประสิทธิภาพ

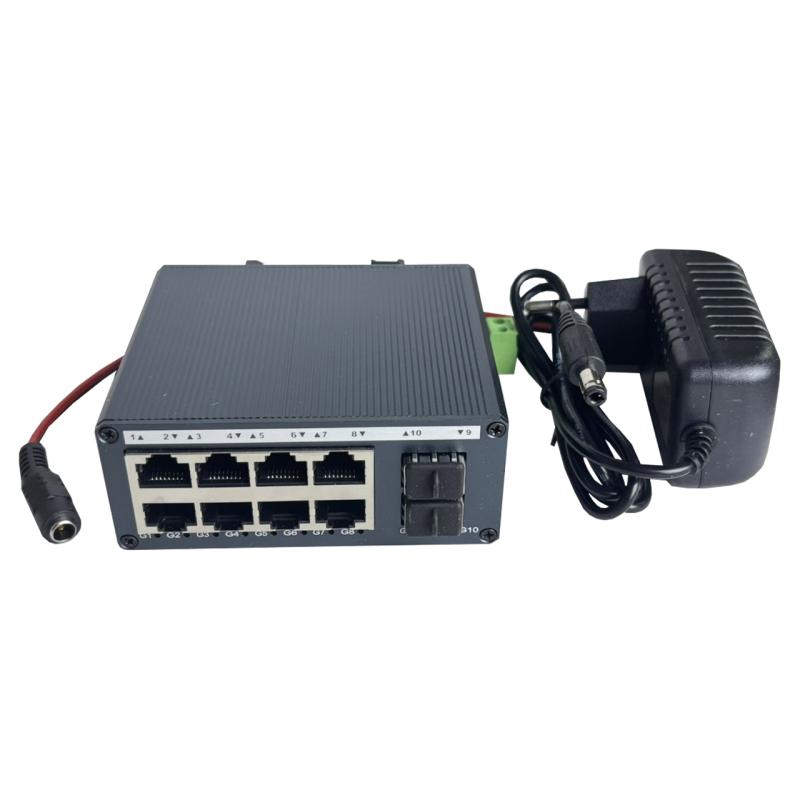

อุปกรณ์ที่จะได้รับ
1) Industrial Gigabit Ethernet Switch 8 Port LAN + 2 Port SFP
2) สาย DC ตัวผู้ x1
3) Adapter x1
