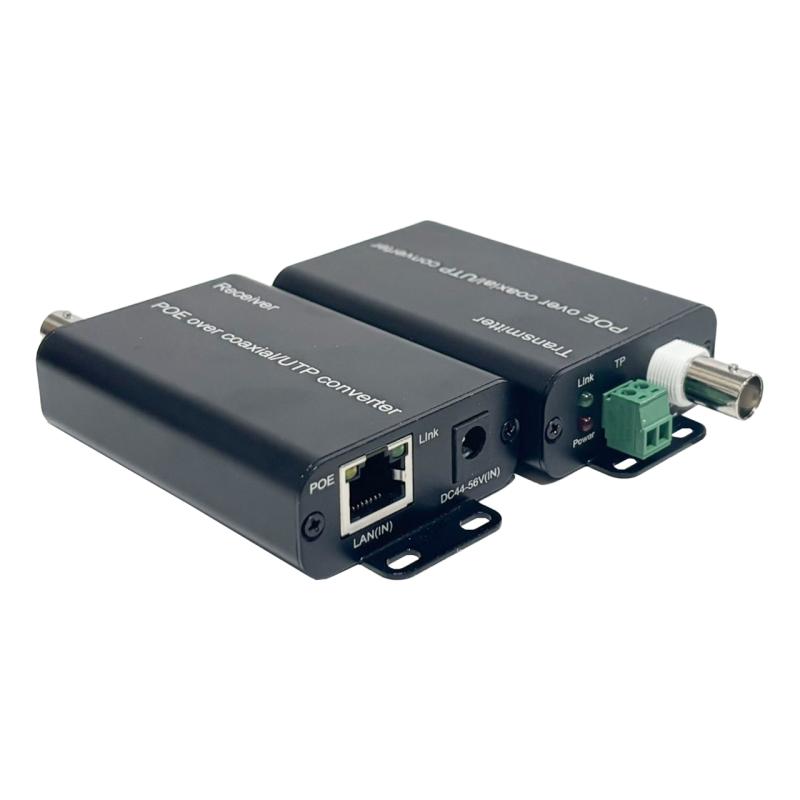

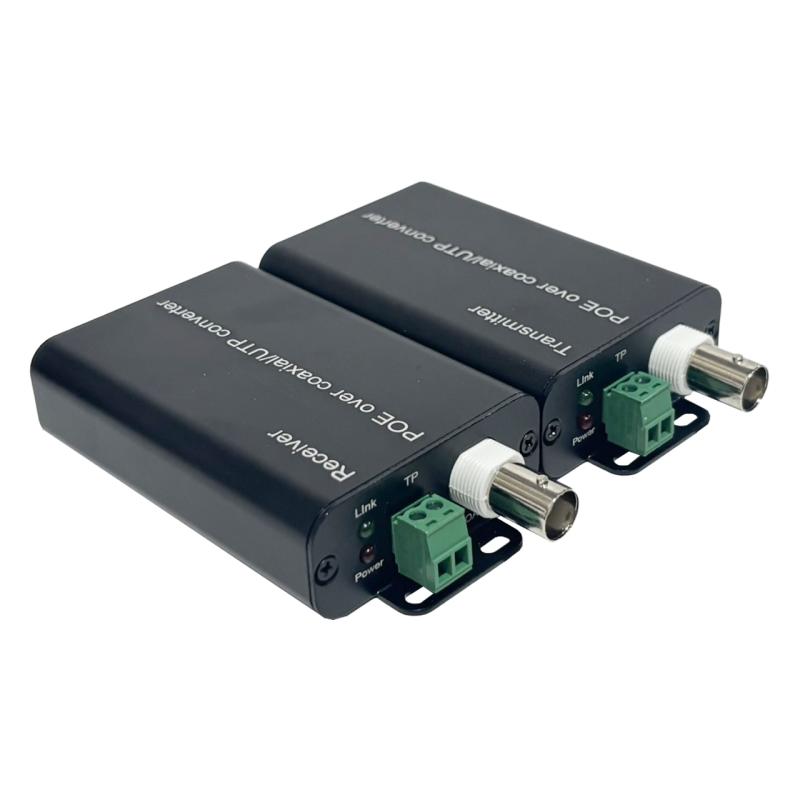

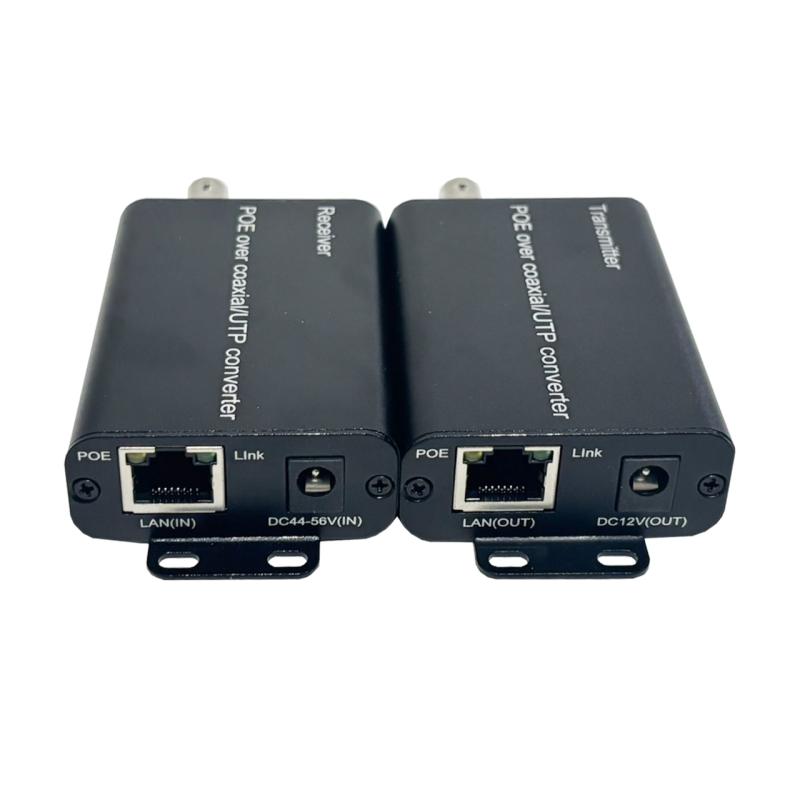

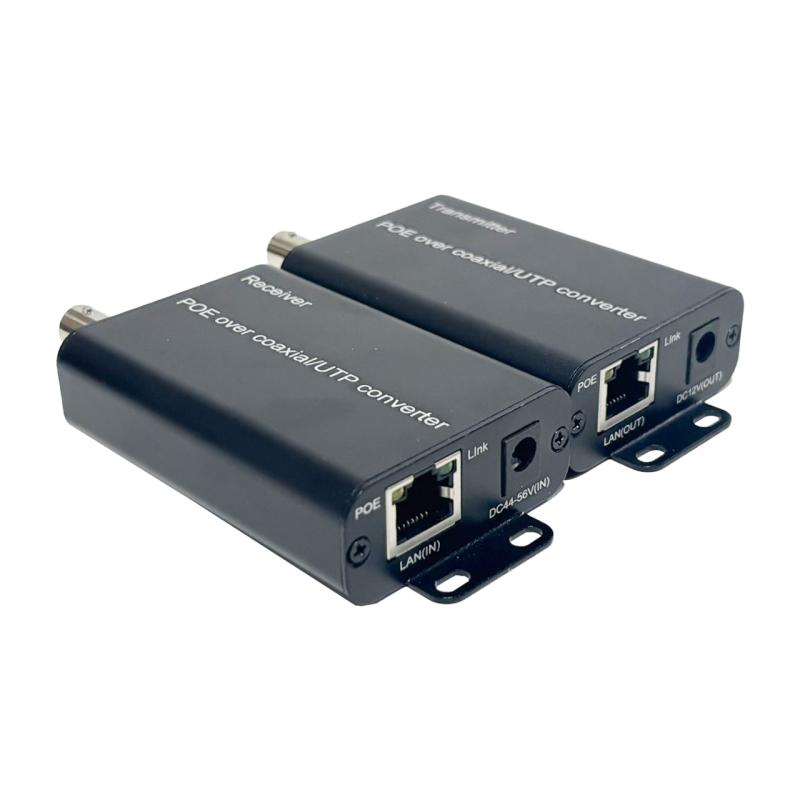

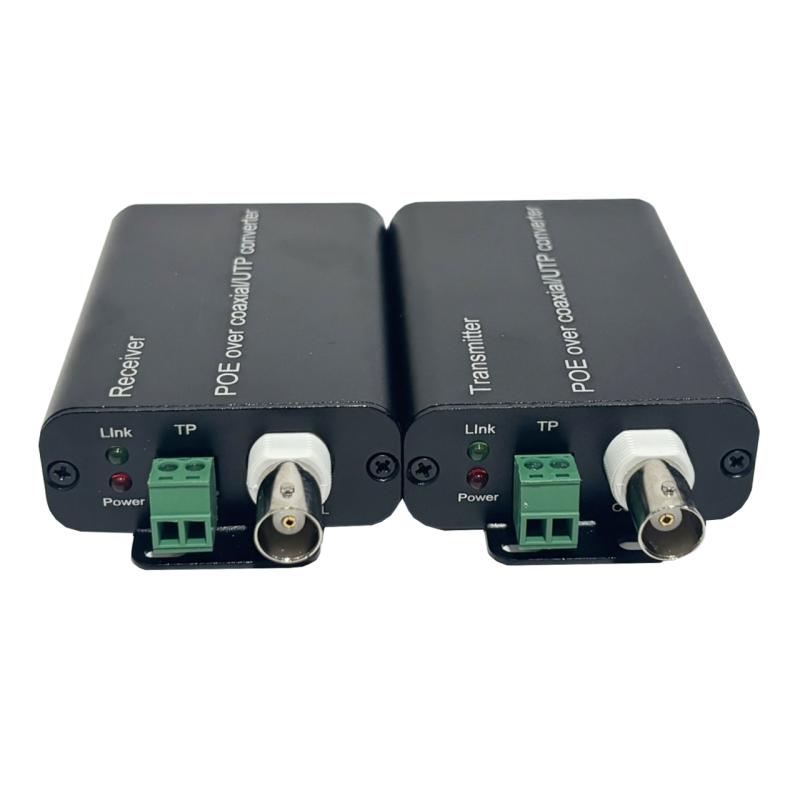

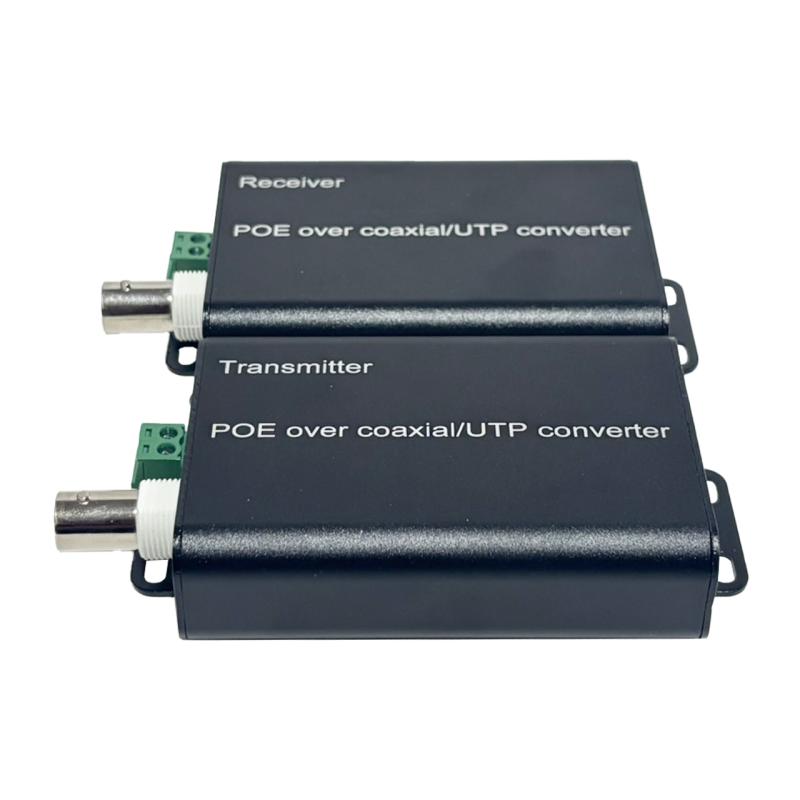

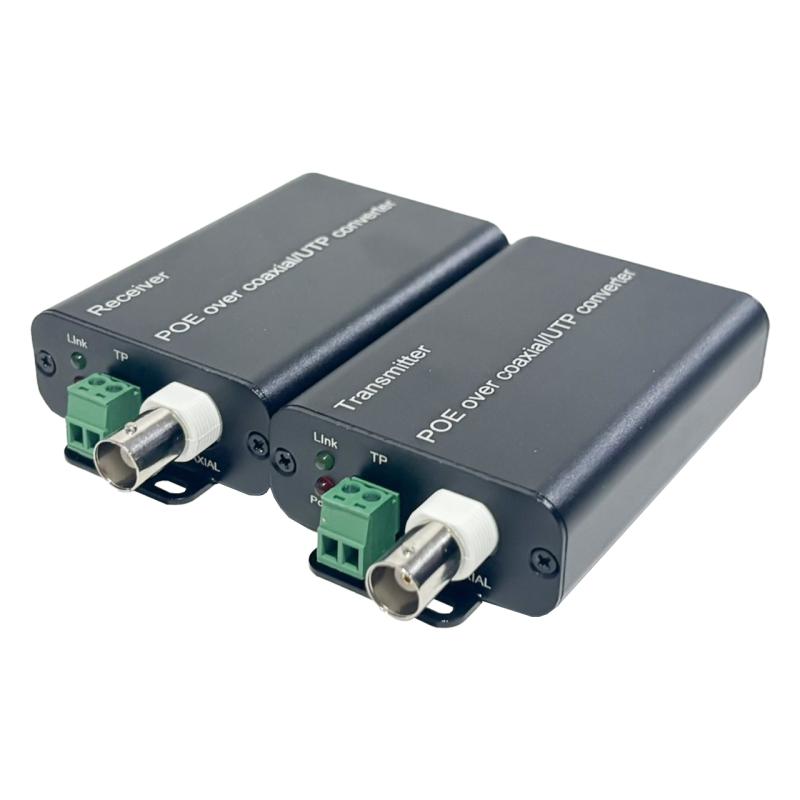

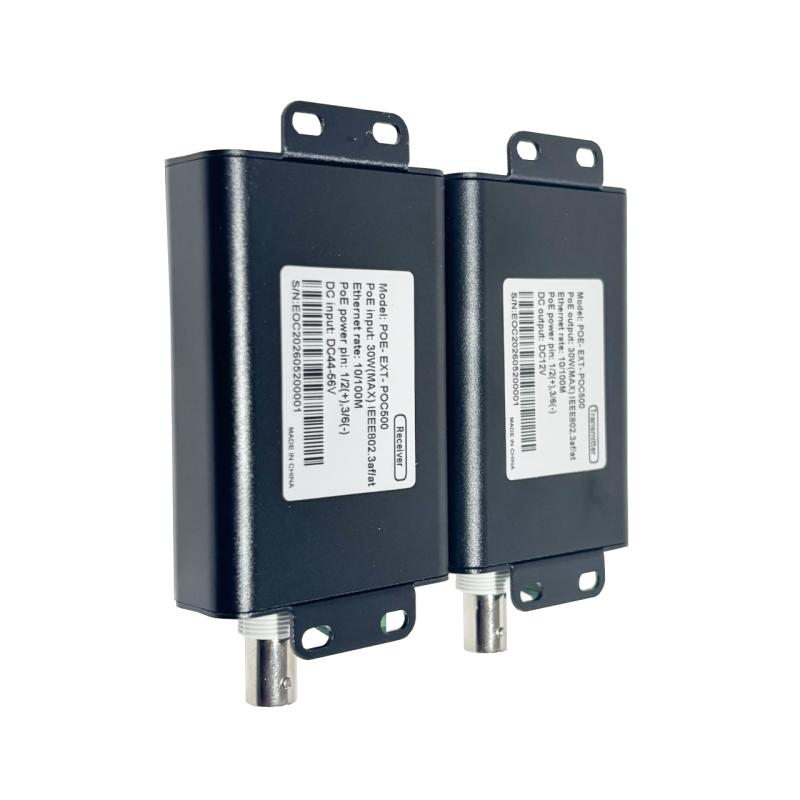

RG6 TO LAN POE OVER COAXIAL/UTP EXTENDER (In POE IEEE802.3af/at and Adapter) 1CH TX/RX

อุปกรณ์ขยายสัญญาณเครือข่าย (Network Extender) สำหรับส่งข้อมูล Ethernet และจ่ายไฟ PoE (Power over Ethernet) ผ่านสาย RG6 Coaxial หรือ สาย UTP แบบคู่บิดเกลียว (Twisted Pair) ได้ในระยะไกลสูงสุดถึง 500 เมตร โดยไม่จำเป็นต้องเดินสาย LAN ใหม่ทั้งหมด ช่วยลดต้นทุนและเวลาในการติดตั้งระบบเครือข่ายและระบบกล้องวงจรปิดได้อย่างมีประสิทธิภาพ อุปกรณ์รองรับมาตรฐาน IEEE 802.3af/at PoE ให้กำลังไฟสูงสุด 30W พร้อมแบนด์วิดท์สูงสุด 94Mbps รองรับการส่งภาพความละเอียดสูงระดับ 4K ด้วยค่าความหน่วงต่ำกว่า 5ms จึงเหมาะสำหรับงานที่ต้องการการรับส่งข้อมูลแบบเรียลไทม์ เช่น ระบบกล้องวงจรปิด IP, ระบบรักษาความปลอดภัย, ระบบอัตโนมัติในโรงงาน และระบบเครือข่ายในอาคารหรือพื้นที่ขนาดใหญ่ ด้วยการออกแบบในระดับอุตสาหกรรม (Industrial Grade) ตัวเครื่องใช้โครงสร้างโลหะช่วยป้องกันสัญญาณรบกวน รองรับการใช้งานในอุณหภูมิ -10°C ถึง 70°C พร้อมระบบป้องกันไฟกระชากและฟ้าผ่า ช่วยให้สามารถทำงานได้อย่างต่อเนื่องและเชื่อถือได้แม้ในสภาพแวดล้อมที่มีความท้าทาย เหมาะสำหรับการใช้งานทั้งภายในและภายนอกอาคาร รวมถึงโครงการติดตั้งระบบเครือข่ายและระบบรักษาความปลอดภัยระดับมืออาชีพ

ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง

• ตรวจสอบว่ามีอุปกรณ์ TX (Transmitter) และ RX (Receiver) ครบชุด
• ตรวจสอบสาย Coaxial RG6 หรือสาย UTP ให้อยู่ในสภาพสมบูรณ์ ไม่มีรอยขาดหรือจุดชำรุด

2.เชื่อมต่ออุปกรณ์ต้นทาง (TX)

• เชื่อมต่อพอร์ต RJ45 ของตัวส่ง (TX) เข้ากับ PoE Switch, PoE Injector หรืออะแดปเตอร์ไฟ DC 44–56V ตามรูปแบบการใช้งาน
• หากใช้ไฟเลี้ยงจากอะแดปเตอร์ ให้เสียบเข้าพอร์ต DC-IN ของอุปกรณ์

3.เชื่อมต่อสายส่งสัญญาณ

• เชื่อมต่อสาย RG6 Coaxial ผ่านพอร์ต BNC หรือเชื่อมต่อสาย Twisted Pair ผ่านขั้วต่อ Phoenix Terminal
• เดินสายไปยังตำแหน่งติดตั้งอุปกรณ์ปลายทาง โดยรองรับระยะทางสูงสุด 500 เมตร

4.เชื่อมต่ออุปกรณ์ปลายทาง (RX)

• เชื่อมต่อสาย RG6 หรือสาย UTP เข้ากับตัวรับ (RX)
• เชื่อมต่อพอร์ต RJ45 จากตัวรับเข้ากับอุปกรณ์ปลายทาง เช่น กล้อง IP, Access Point, IP Phone หรืออุปกรณ์เครือข่ายที่รองรับ PoE

5.ตรวจสอบสถานะการทำงาน

• ตรวจสอบไฟ Power ว่าติดค้าง แสดงว่าอุปกรณ์ได้รับไฟเลี้ยงปกติ
• ตรวจสอบไฟ Link ว่าติดค้าง แสดงว่าตัวส่งและตัวรับเชื่อมต่อกันเรียบร้อย
• ตรวจสอบไฟ PoE เพื่อยืนยันว่ามีการจ่ายไฟไปยังอุปกรณ์ปลายทาง
• ตรวจสอบไฟ Ethernet (E-Link) ซึ่งจะกะพริบเมื่อมีการรับส่งข้อมูล

6.ทดสอบระบบ

• ตรวจสอบว่าอุปกรณ์ปลายทางสามารถเชื่อมต่อเครือข่ายได้ตามปกติ
• ทดสอบการรับส่งข้อมูลหรือภาพจากกล้อง IP เพื่อยืนยันว่าการสื่อสารมีความเสถียร

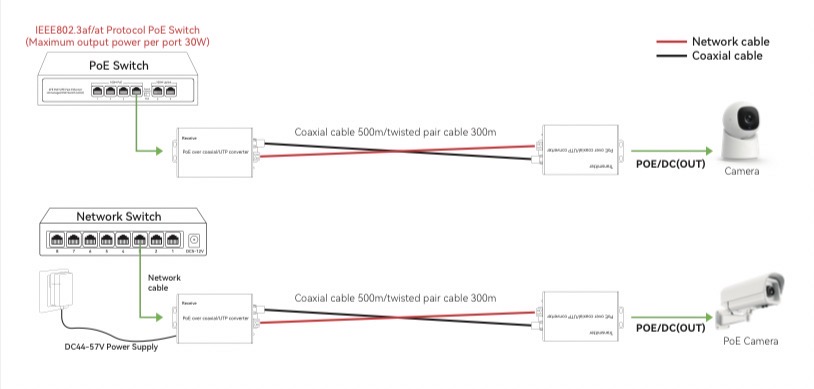

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• รองรับการส่งสัญญาณเครือข่ายและจ่ายไฟ PoE ผ่านสาย RG6 หรือสาย UTP ได้ในอุปกรณ์เดียว
• ส่งข้อมูลได้ไกลสูงสุด 500 เมตร ซึ่งไกลกว่าการเดินสาย LAN แบบมาตรฐาน
• ช่วยลดค่าใช้จ่ายในการเดินสายใหม่ โดยสามารถใช้สาย Coaxial เดิมที่มีอยู่ได้
• รองรับมาตรฐาน IEEE 802.3af/at PoE จ่ายไฟได้สูงสุด 30W
• รองรับการใช้งานกับอุปกรณ์เครือข่ายหลากหลาย เช่น กล้อง IP, Access Point, IP Phone และอุปกรณ์ IoT
• รองรับการส่งข้อมูลความเร็ว 10/100Mbps พร้อมแบนด์วิดท์สูงสุด 94Mbps
• รองรับการส่งภาพความละเอียด 4K Ultra HD ด้วยค่าหน่วงต่ำ เหมาะสำหรับงานที่ต้องการภาพแบบเรียลไทม์
• ใช้เทคโนโลยี Digital Signal Processing (DSP) ช่วยเพิ่มความเสถียรของสัญญาณ
• ตัวเครื่องเป็นโครงสร้างโลหะแข็งแรง ช่วยลดสัญญาณรบกวนและเพิ่มความทนทาน
• มีระบบป้องกันไฟกระชากและสัญญาณรบกวน ช่วยยืดอายุการใช้งานของอุปกรณ์
• ติดตั้งง่าย ไม่ต้องตั้งค่าซอฟต์แวร์หรือกำหนดค่าเครือข่ายเพิ่มเติม (Plug & Play)
• ใช้พลังงานต่ำ ช่วยประหยัดค่าไฟและลดความร้อนสะสมของอุปกรณ์

ประโยชน์ในการใช้งาน

• เหมาะสำหรับการติดตั้ง ระบบกล้องวงจรปิด (IP CCTV) ในพื้นที่ที่ต้องเดินสายไกล
• ใช้ขยายระบบเครือข่ายในอาคาร โรงงาน โกดัง และสำนักงาน โดยไม่ต้องเดินสาย LAN ใหม่
• รองรับการติดตั้ง Access Point Wi-Fi ในพื้นที่ห่างไกล พร้อมจ่ายไฟผ่านสายเดียว
• เหมาะสำหรับโครงการ Smart Building และ Smart Factory ที่ต้องการเชื่อมต่ออุปกรณ์จำนวนมาก
• ใช้งานในโรงเรียน มหาวิทยาลัย โรงพยาบาล และหน่วยงานราชการที่มีโครงสร้างสาย Coaxial เดิม
• รองรับระบบเครือข่ายในลานจอดรถ พื้นที่กลางแจ้ง และสถานที่ขนาดใหญ่
• ช่วยลดจำนวนสายไฟและอะแดปเตอร์ที่ต้องติดตั้ง ทำให้ระบบเป็นระเบียบมากขึ้น
• ลดระยะเวลาในการติดตั้งและบำรุงรักษาเมื่อเทียบกับการเดินสายใหม่ทั้งหมด
• เพิ่มความเสถียรของระบบเครือข่ายสำหรับงานเฝ้าระวังและการรับส่งข้อมูลแบบต่อเนื่อง
• เหมาะสำหรับงานปรับปรุงระบบเดิม (System Upgrade) ให้รองรับเครือข่าย IP โดยไม่ต้องรื้อสายเดิม

ข้อควรระวัง

• ควรใช้แหล่งจ่ายไฟ DC 44–56V ที่ได้มาตรฐานและมีกระแสเพียงพอต่อการใช้งาน
• ตรวจสอบว่าอุปกรณ์ปลายทางรองรับมาตรฐาน IEEE 802.3af/at PoE ก่อนเชื่อมต่อ
• ไม่ควรใช้งานเกินระยะทางที่ผู้ผลิตกำหนด เพราะอาจทำให้ความเร็วและความเสถียรของสัญญาณลดลง
• ควรใช้สาย RG6 หรือสาย UTP ที่มีคุณภาพดีและอยู่ในสภาพสมบูรณ์
• หลีกเลี่ยงการเดินสายร่วมกับสายไฟแรงสูง เพื่อลดโอกาสเกิดสัญญาณรบกวน
• ไม่ควรติดตั้งอุปกรณ์ในบริเวณที่มีความชื้นสูง น้ำขัง หรือมีโอกาสโดนน้ำโดยตรง
• ควรติดตั้งในพื้นที่ที่มีการระบายอากาศดี เพื่อป้องกันการสะสมความร้อนตรวจสอบการเชื่อมต่อของหัวต่อ BNC, RJ45 และขั้วต่อ Phoenix Terminal ให้แน่นหนาก่อนใช้งาน
• หากติดตั้งภายนอกอาคาร ควรติดตั้งระบบป้องกันฟ้าผ่าและระบบกราวด์ตามมาตรฐาน
• หลีกเลี่ยงการถอดหรือเสียบสายขณะมีไฟเลี้ยง หากไม่จำเป็น เพื่อลดความเสี่ยงต่อความเสียหายของอุปกรณ์และอุปกรณ์ปลายทาง
• ไม่ควรแกะหรือดัดแปลงตัวเครื่อง เพราะอาจทำให้หมดการรับประกันและส่งผลต่อความปลอดภัยในการใช้งาน

อุปกรณ์ที่จะได้รับ
1) ตัวส่งสัญญาณ (TX) จำนวน 1 เครื่อง
2) ตัวรับสัญญาณ (RX) จำนวน 1 เครื่อง
