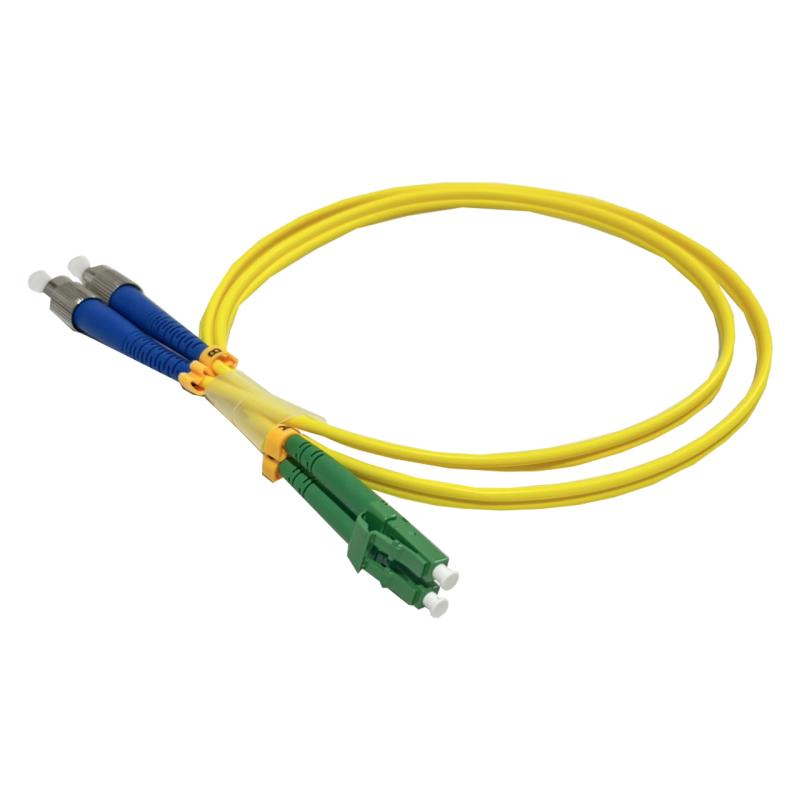

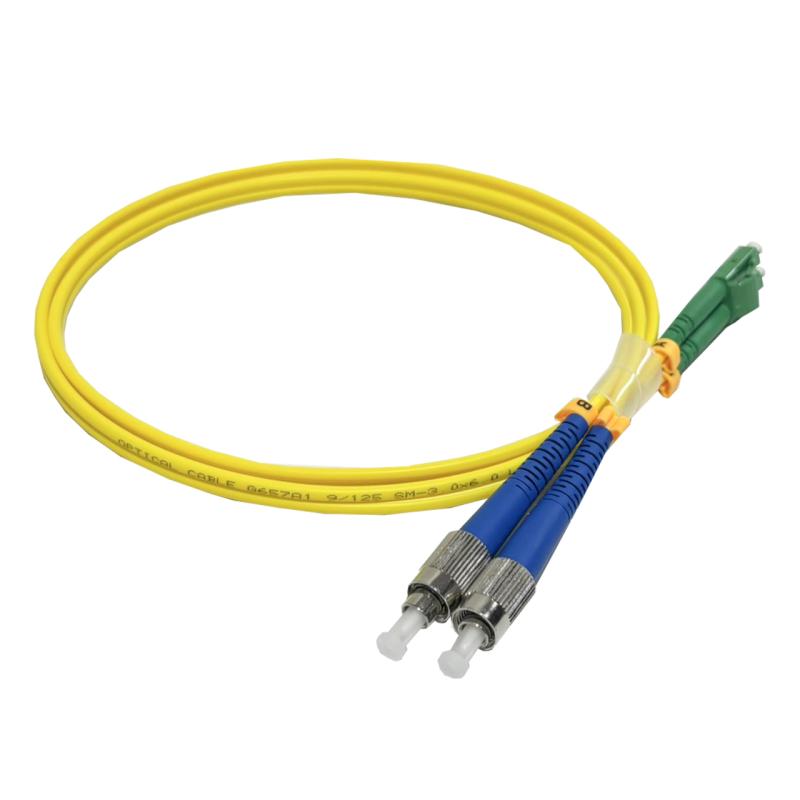

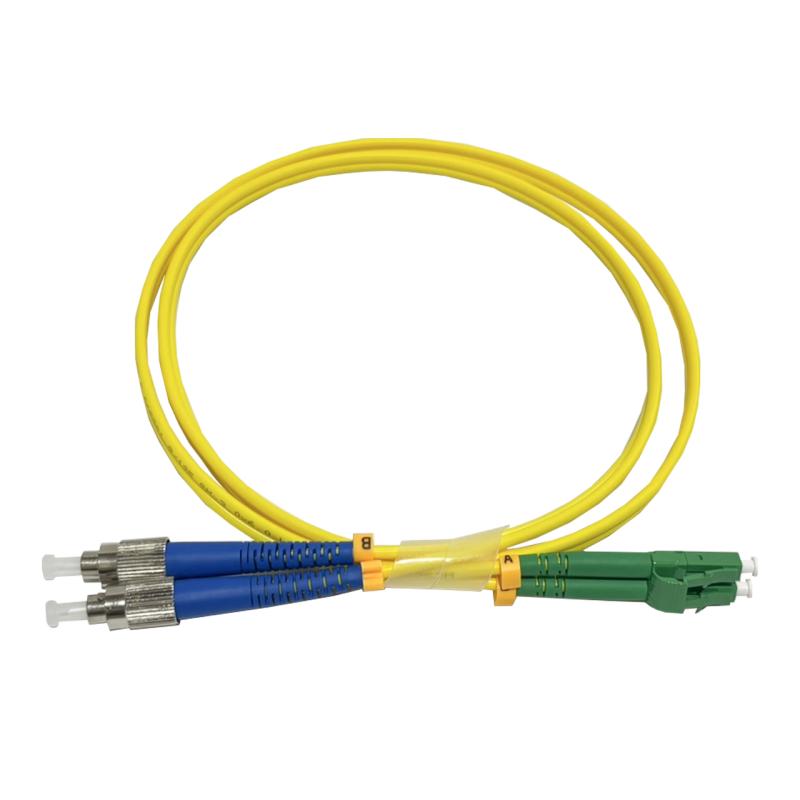

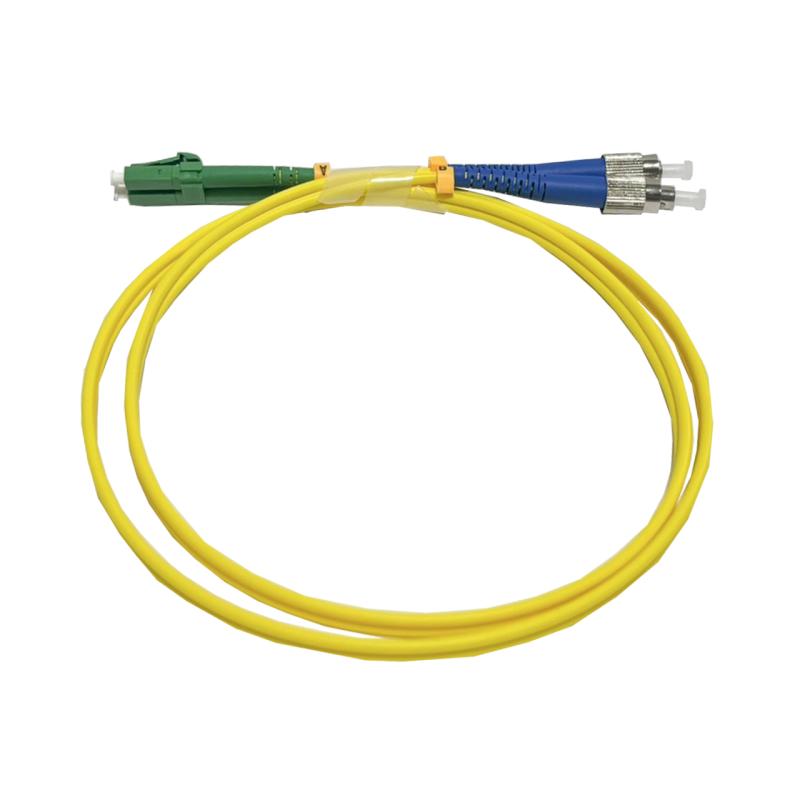

PATCH CORD FIBER 9/125 FC/UPC-LC/APC SM-DX G657A1 2.0MM 1M

เป็นสายไฟเบอร์ออปติกแบบ Single Mode (SM) Duplex 2 Core ความยาว 1 เมตร ใช้สำหรับเชื่อมต่ออุปกรณ์เครือข่ายใยแก้วนำแสงที่ใช้หัวคอนเนคเตอร์ FC/UPC ไปยัง LC/APC รองรับการส่งสัญญาณที่ความยาวคลื่น 1310nm และ 1550nm เหมาะสำหรับงาน FTTH, ระบบสื่อสารโทรคมนาคม, Data Center, ODF และระบบเครือข่ายที่ต้องการการส่งผ่านข้อมูลที่มีความเสถียรและมีค่าการสูญเสียต่ำ โดยใช้สายมาตรฐาน G.657A1 ที่รองรับการโค้งงอได้ดีกว่าสายไฟเบอร์ทั่วไป

0 จาก 0 โหวต

การันตี 20 วัน

Chat & Shop:

PATCH CORD FIBER 9/125 FC/UPC-LC/APC SM-DX G657A1 2.0MM 1M

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)ตรวจสอบชนิดของหัวคอนเนคเตอร์ให้ตรงกับอุปกรณ์ก่อนใช้งาน
2)ถอดฝาครอบหัวไฟเบอร์ก่อนเชื่อมต่อ
3)ทำความสะอาดหน้าหัวคอนเนคเตอร์ด้วยชุดทำความสะอาดไฟเบอร์ก่อนเสียบใช้งาน
4)เชื่อมต่อหัว FC/UPC เข้ากับอุปกรณ์ต้นทาง และหัว LC/APC เข้ากับอุปกรณ์ปลายทาง
5)หมุนล็อกหัว FC ให้แน่นพอดี
6)หลีกเลี่ยงการดึงหรือบิดสายขณะใช้งาน
7)หลังใช้งานควรปิดฝาครอบหัวคอนเนคเตอร์เพื่อป้องกันฝุ่น

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

รองรับการส่งข้อมูลด้วยสัญญาณสูญเสียต่ำ
หัว FC แบบเกลียวล็อกแน่น ลดการหลุดระหว่างใช้งาน
หัว LC/APC ลดการสะท้อนของแสง เหมาะกับระบบ PON และ FTTH
สาย G.657A1 รองรับการโค้งงอได้ดี ติดตั้งง่าย
เปลือกสาย LSZH เพิ่มความปลอดภัยในอาคาร
ใช้งานได้กับอุปกรณ์ไฟเบอร์ออปติกมาตรฐานหลายประเภท
ผ่านการทดสอบประสิทธิภาพก่อนส่งมอบจากโรงงาน

ประโยชน์ในการใช้งาน

เชื่อมต่อ ODF กับอุปกรณ์เครือข่าย
เชื่อมต่ออุปกรณ์ FTTH และ GPON
ใช้งานกับ Fiber Media Converter
เชื่อมต่อ SFP Module
ใช้งานภายใน Data Center
ใช้สำหรับงาน Telecom
ใช้ทดสอบระบบไฟเบอร์ออปติก
เชื่อมต่ออุปกรณ์ในระบบ LAN และ WAN ความเร็วสูง

ข้อควรระวัง

ห้ามใช้หัว UPC และ APC เชื่อมต่อเข้าหากันโดยตรง
หลีกเลี่ยงการงอสายเกินกว่ารัศมีที่กำหนด
ไม่สัมผัสปลาย Ferrule ด้วยมือ
ควรใช้ชุดทำความสะอาดหัวไฟเบอร์ทุกครั้งก่อนเชื่อมต่อ
หลีกเลี่ยงแรงดึงหรือแรงกระแทกที่สาย
ปิดฝาครอบหัวคอนเนคเตอร์เมื่อไม่ได้ใช้งาน
เก็บในที่แห้งและปราศจากฝุ่น

อุปกรณ์ที่จะได้รับ
1)PATCH CORD FIBER 9/125 FC/UPC-LC/APC SM-DX G657A1 2.0MM 1M จำนวน 1 เส้น

Tags: PATCH CORD FIBER, Fiber Patch Cord, FC/UPC, LC/APC, FC UPC TO LC APC, Single Mode, SM 9/125, Duplex Fiber, G657A1, LSZH, Fiber Optic Cable, Fiber Jumper, Patch Cord 1M, ODF, FTTH, GPON, Data Center, Telecom, Fiber Network, Optical Cable, FC LC Patch Cord, สายไฟเบอร์ออปติก, สาย Patch Cord, สายไฟเบอร์ Single Mode, สายไฟเบอร์ Duplex, สายไฟเบอร์ 1 เมตร, สายไฟเบอร์ FC LC, อุปกรณ์ไฟเบอร์ออปติก, ระบบไฟเบอร์ออปติก, เครือข่ายใยแก้วนำแสง

ข้อมูลจำเพาะของสินค้า

คุณสมบัติ PATCH CORD FIBER 9/125 FC/UPC-LC/APC SM-DX G657A1 2.0MM 1M

คุณสมบัติสินค้า

ประเภทสาย : Fiber Optic Patch Cord Duplex (2 Core)
ชนิดไฟเบอร์ : Single Mode (SM) 9/125µm
มาตรฐานไฟเบอร์ : G.657A1
หัวคอนเนคเตอร์ด้าน A : FC/UPC
หัวคอนเนคเตอร์ด้าน B : LC/APC
ความยาวสาย : 1 เมตร
ขนาดสาย : 2.0 มม.
สีสาย : สีเหลือง
ค่าการสูญเสียสัญญาณ (Insertion Loss) ≤ 0.2 dB
ค่าการสะท้อนกลับ (Return Loss) ≥ 50 dB
รองรับความยาวคลื่น 1310nm และ 1550nm
รองรับการเสียบใช้งานมากกว่า 1,000 ครั้ง
วัสดุ Ferrule แบบเซรามิก (Ceramic Ferrule)
เปลือกสายแบบ LSZH (Low Smoke Zero Halogen) ลดการเกิดควันและสารพิษเมื่อเกิดเพลิงไหม้
