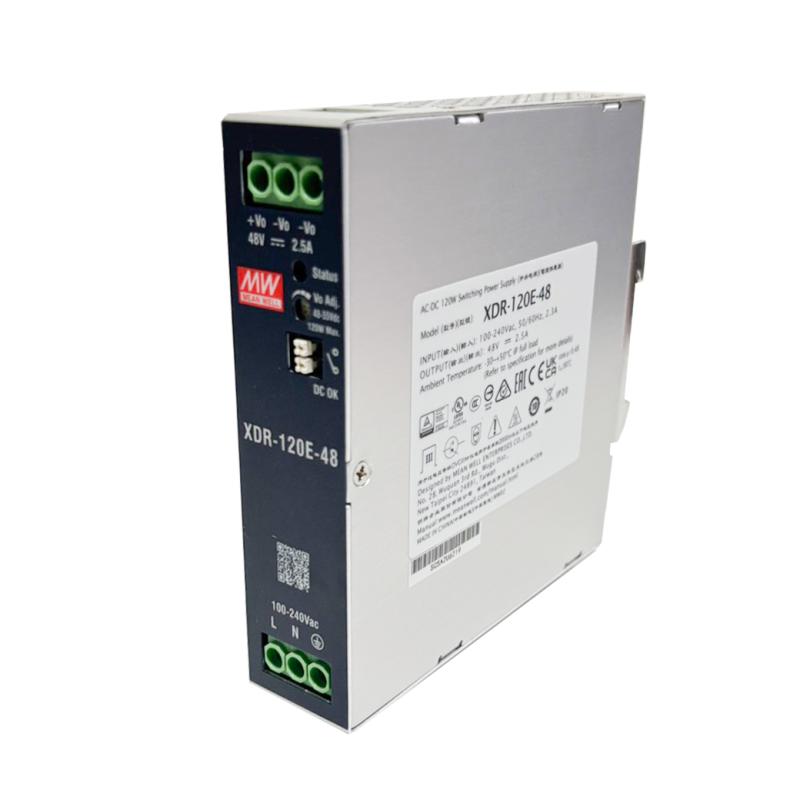

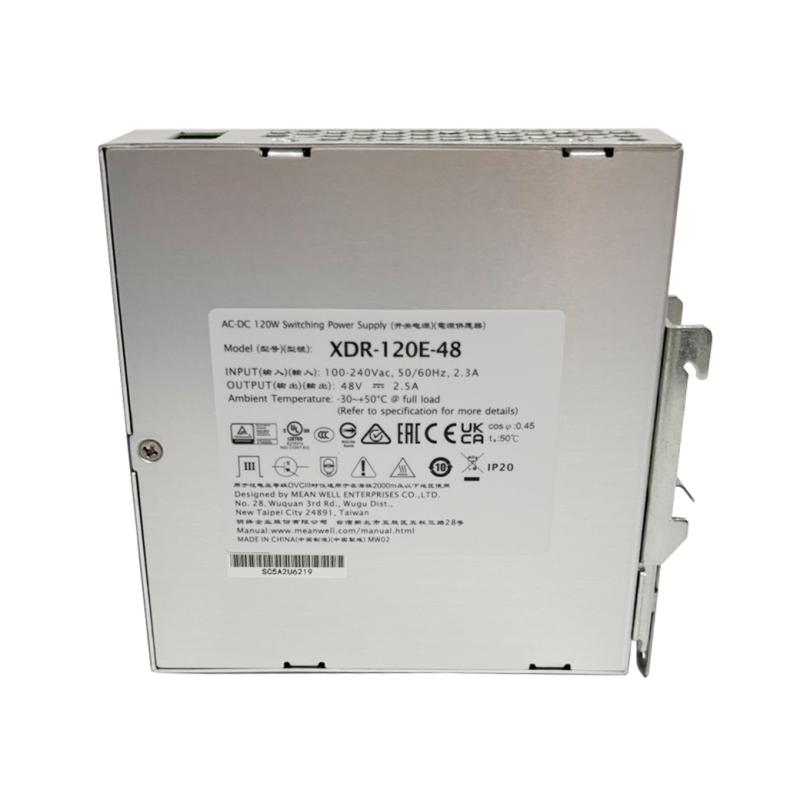

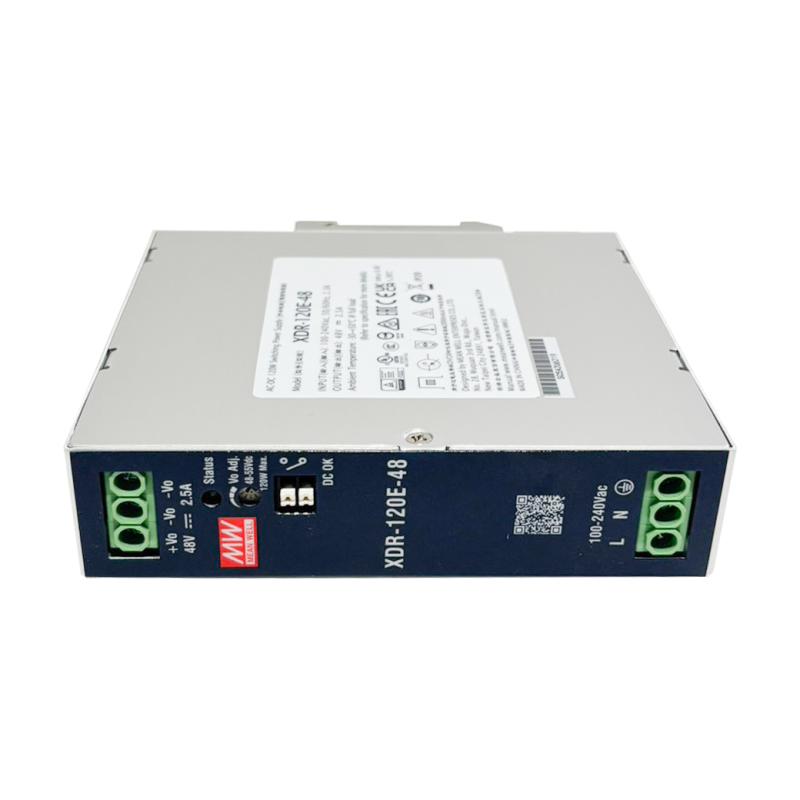

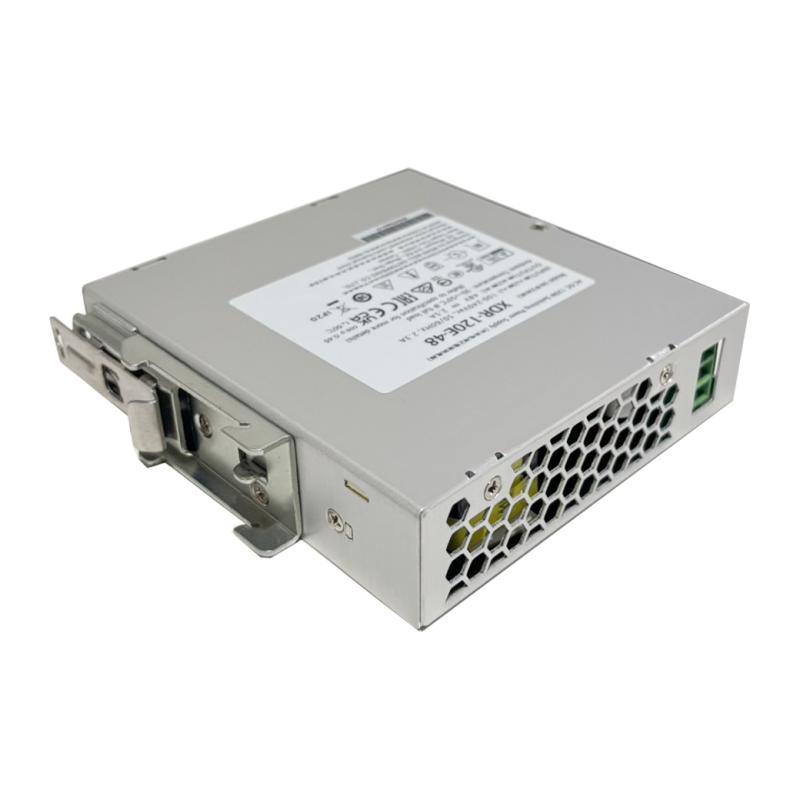

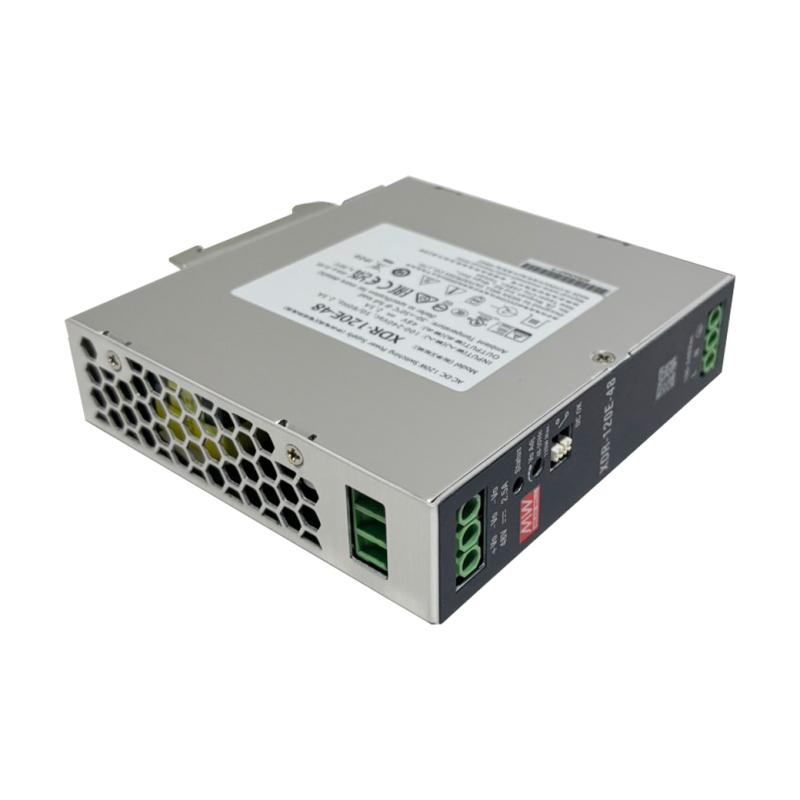

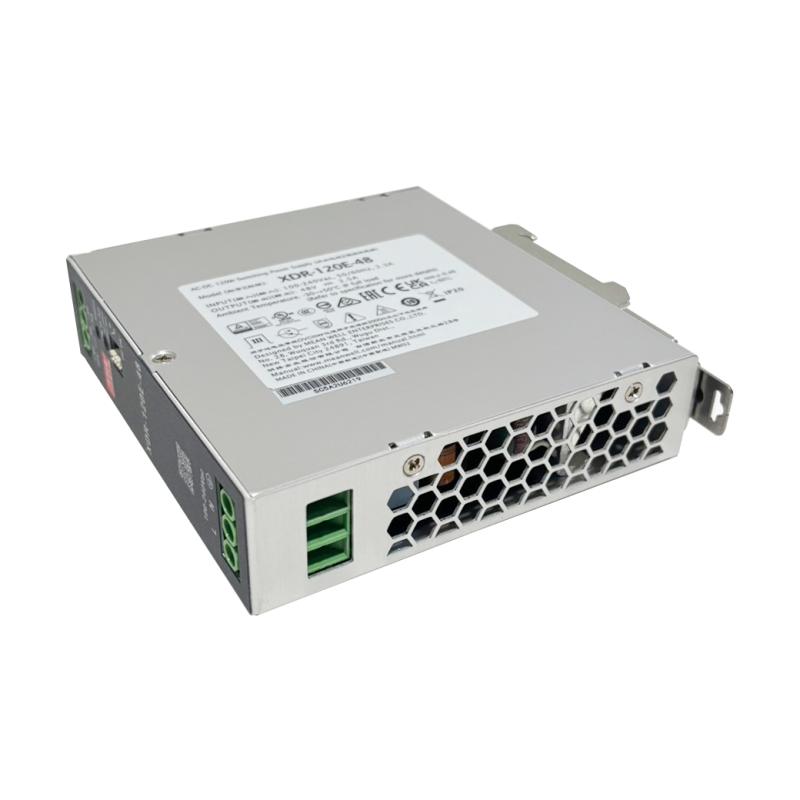

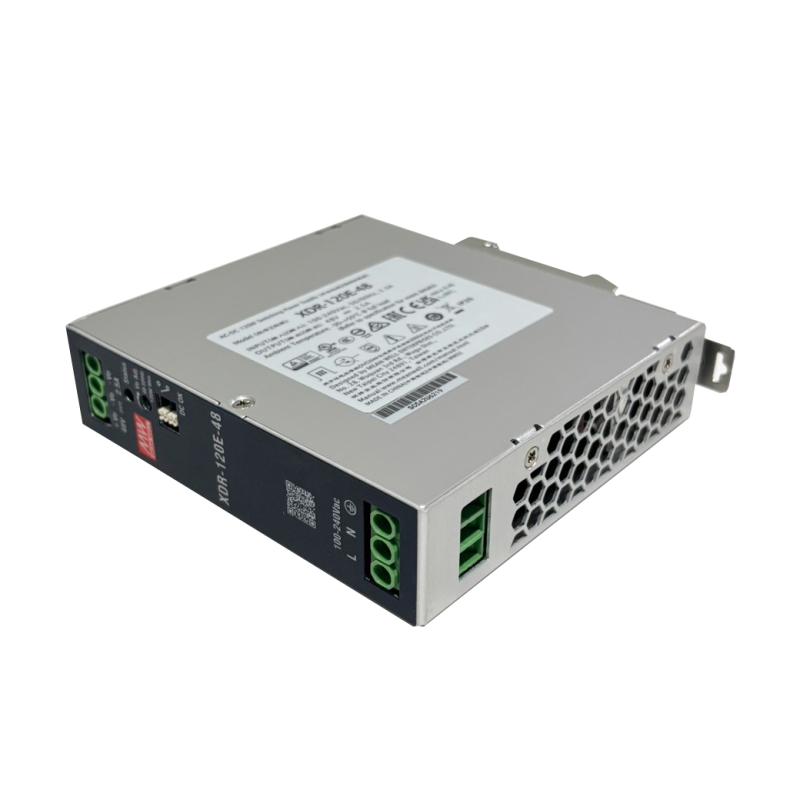

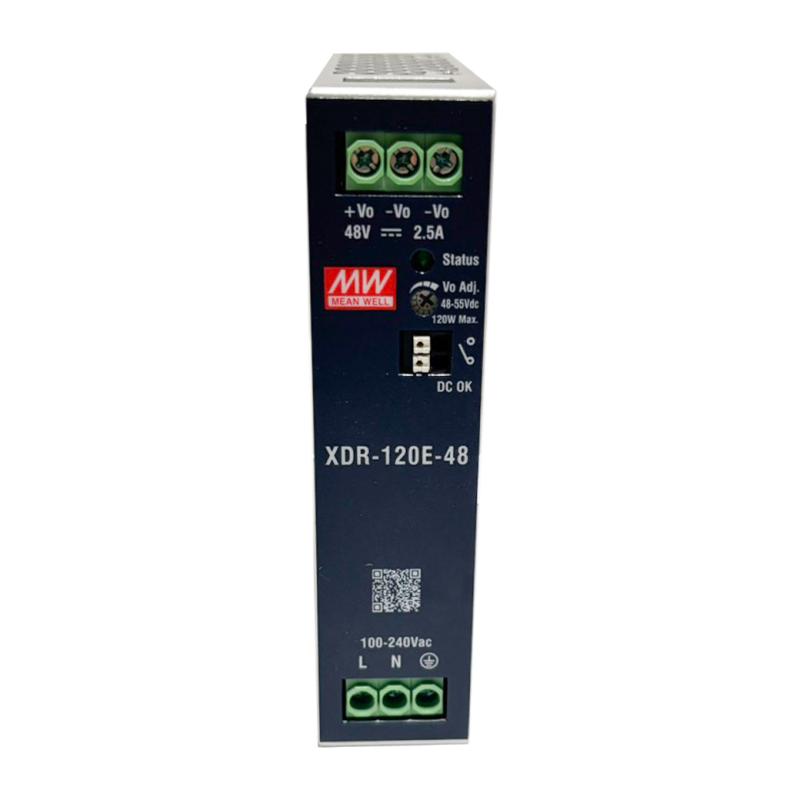

INDUSTRIAL POWER SUPPLY XDR-120E-48 48V 120W 2.5A MEANWELL

เป็นแหล่งจ่ายไฟ AC/DC สำหรับงานอุตสาหกรรมแบบติดตั้งบนราง DIN Rail ออกแบบให้มีขนาดบางเพียง 30 มม. ช่วยประหยัดพื้นที่ภายในตู้คอนโทรล รองรับแรงดันไฟฟ้าขาเข้าแบบ Universal 85-264VAC และให้แรงดันขาออก 48VDC 2.5A กำลังไฟสูงสุด 120W เหมาะสำหรับระบบควบคุมอัตโนมัติ, PLC, ระบบสื่อสาร, ระบบเครือข่าย และงานอุตสาหกรรมที่ต้องการแหล่งจ่ายไฟคุณภาพสูง มีประสิทธิภาพสูงถึง 91% พร้อมระบบป้องกันครบถ้วน และมี DC OK Relay Contact สำหรับแจ้งสถานะการทำงานของแหล่งจ่ายไฟ

0 จาก 0 โหวต

การันตี 20 วัน

Chat & Shop:

INDUSTRIAL POWER SUPPLY XDR-120E-48 48V 120W 2.5A MEANWELL

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

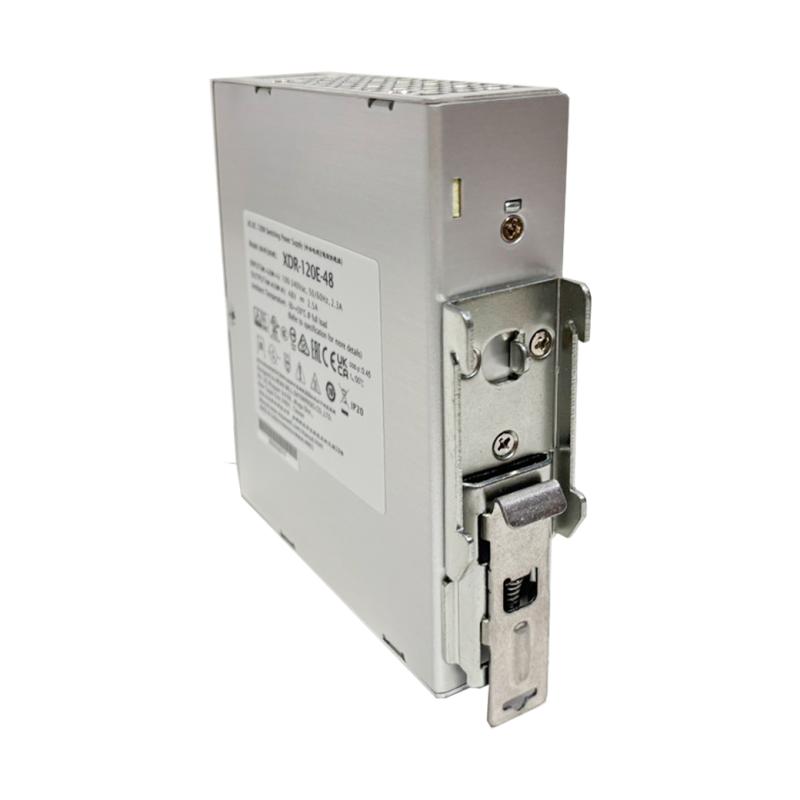

1)ติดตั้งบนราง DIN Rail ภายในตู้ควบคุมไฟฟ้า
2)ต่อไฟขาเข้า AC ที่ขั้ว L, N และ Ground (FG)
3)ต่อโหลดที่ขั้ว +V และ -V
4)หากต้องการตรวจสอบสถานะการทำงานของแหล่งจ่ายไฟ สามารถใช้งาน DC OK Relay Contact
5)ปรับแรงดันขาออกได้เล็กน้อยผ่านปุ่ม Vo Adj.
6)ควรเว้นพื้นที่ระบายอากาศรอบตัวเครื่องเพื่อประสิทธิภาพในการระบายความร้อนสูงสุด

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

ขนาดบางเพียง 30 มม. ประหยัดพื้นที่ในตู้คอนโทรล
ประสิทธิภาพสูง ช่วยลดการสูญเสียพลังงาน
รองรับแรงดันไฟฟ้าทั่วโลก (Universal Input)
ไม่มีพัดลม ลดเสียงรบกวนและลดการบำรุงรักษา
ระบบป้องกันครบ เพิ่มความปลอดภัยในการใช้งาน
รองรับอุณหภูมิการทำงานกว้าง เหมาะกับงานอุตสาหกรรม
มี DC OK Relay สำหรับเชื่อมต่อระบบแจ้งเตือนหรือ PLC
ผ่านมาตรฐานความปลอดภัยและ EMC ระดับสากล

ประโยชน์ในการใช้งาน

จ่ายไฟให้ระบบ PLC และ Automation
ใช้งานกับ Industrial Control Panel
ระบบ Factory Automation
ระบบ Network และ Telecom
ระบบควบคุมเครื่องจักร
ระบบชาร์จแบตเตอรี่
อุปกรณ์อิเล็กทรอนิกส์ในโรงงาน
ระบบตรวจวัดและเครื่องมือวัดทางอุตสาหกรรม

ข้อควรระวัง

ตรวจสอบแรงดันไฟฟ้าขาเข้าให้ถูกต้องก่อนใช้งาน
ต่อสายดิน (FG) ทุกครั้งเพื่อความปลอดภัย
ไม่ควรใช้งานเกินกำลังไฟ 120W
ควรติดตั้งในตู้ที่มีการระบายอากาศเพียงพอ
หลีกเลี่ยงบริเวณที่มีความชื้นสูง น้ำ หรือสารเคมี
ควรปิดแหล่งจ่ายไฟก่อนทำการติดตั้งหรือซ่อมบำรุง
ใช้สายไฟและอุปกรณ์ป้องกันที่ได้มาตรฐาน

อุปกรณ์ที่จะได้รับ
1)Power Supply MEAN WELL XDR-120E-48 จำนวน 1 เครื่อง

Tags: Meanwell, XDR-120E-48, XDR120E48, Industrial Power Supply, DIN Rail Power Supply, Power Supply 48V, Switching Power Supply, 48V 2.5A, 120W Power Supply, AC DC Power Supply, DIN Rail, PLC Power Supply, Factory Automation, Industrial Control, Automation Power Supply, DC Power Supply, MEAN WELL 48V, Power Supply DIN Rail, ติดราง DIN, แหล่งจ่ายไฟอุตสาหกรรม, เพาเวอร์ซัพพลาย 48V, เพาเวอร์ซัพพลาย DIN Rail, Mean Well XDR Series

ข้อมูลจำเพาะของสินค้า

คุณสมบัติ INDUSTRIAL POWER SUPPLY XDR-120E-48 48V 120W 2.5A MEANWELL

คุณสมบัติสินค้า

รุ่น XDR-120E-48
แบรนด์ MEAN WELL
กำลังไฟ 120W
แรงดันขาออก 48VDC
กระแสขาออก 2.5A
ปรับแรงดันขาออกได้ 48-55VDC
รองรับแรงดันขาเข้า 85-264VAC / 120-370VDC
ความถี่ไฟฟ้า 47-63Hz
ประสิทธิภาพสูงสุด 91%
Ripple & Noise เพียง 150mVp-p
มีไฟแสดงสถานะการทำงาน (Status LED)
มี DC OK Relay Contact สำหรับแจ้งสถานะ Power Supply
ระบบป้องกัน
- Short Circuit (ลัดวงจร)
- Overload (โหลดเกิน)
- Over Voltage (แรงดันเกิน)
- Over Temperature (อุณหภูมิสูงเกิน)
ระบายความร้อนแบบ Fanless ด้วยการพาความร้อนตามธรรมชาติ
อุณหภูมิใช้งาน -40°C ถึง +70°C
รองรับการติดตั้งบนราง DIN Rail TS35/7.5 และ TS35/15
ขนาด 30 × 125.2 × 116 มม.
