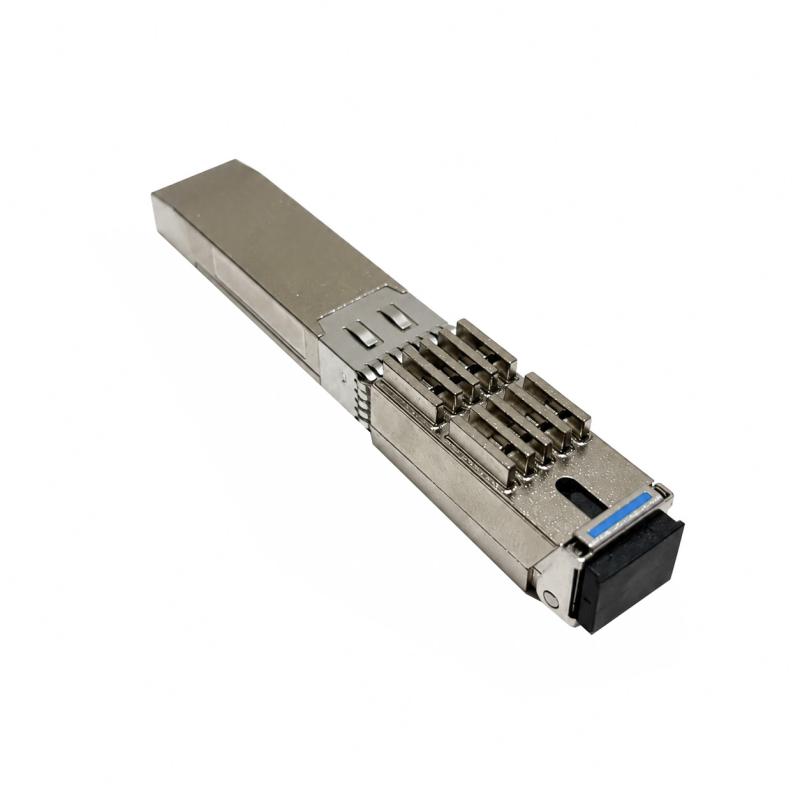

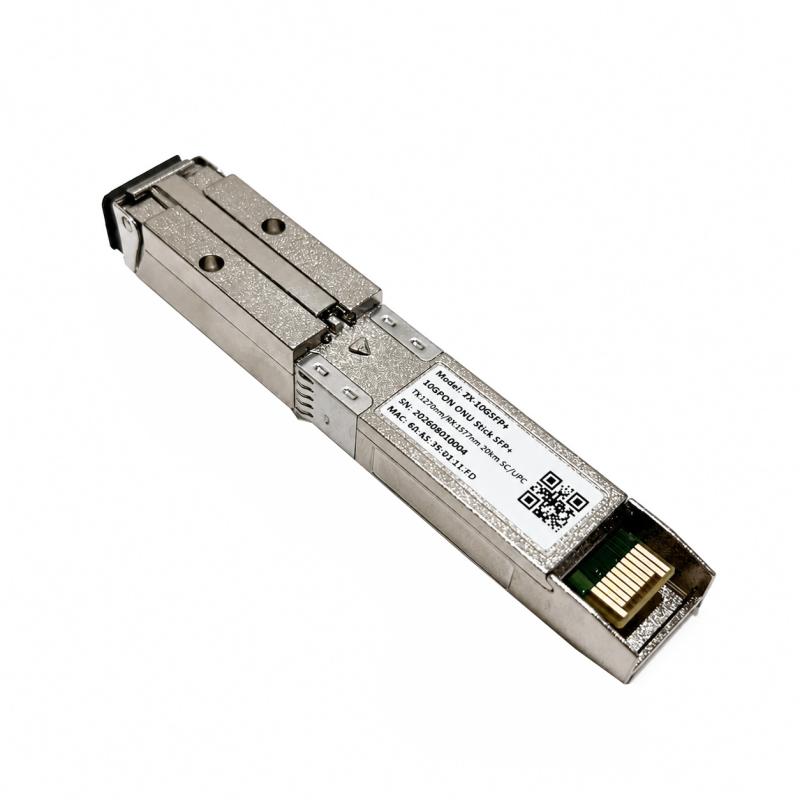

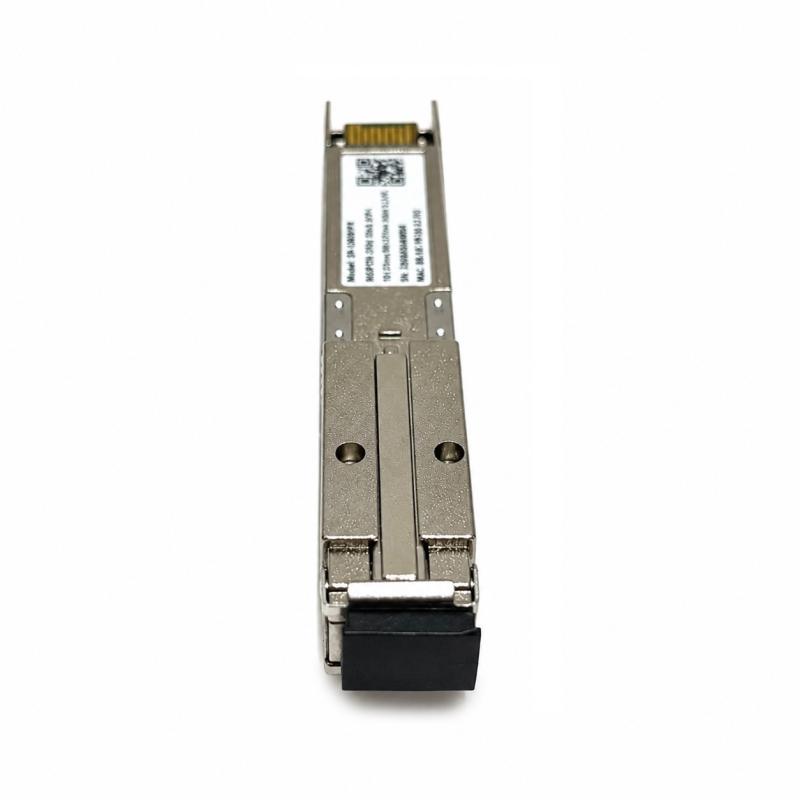

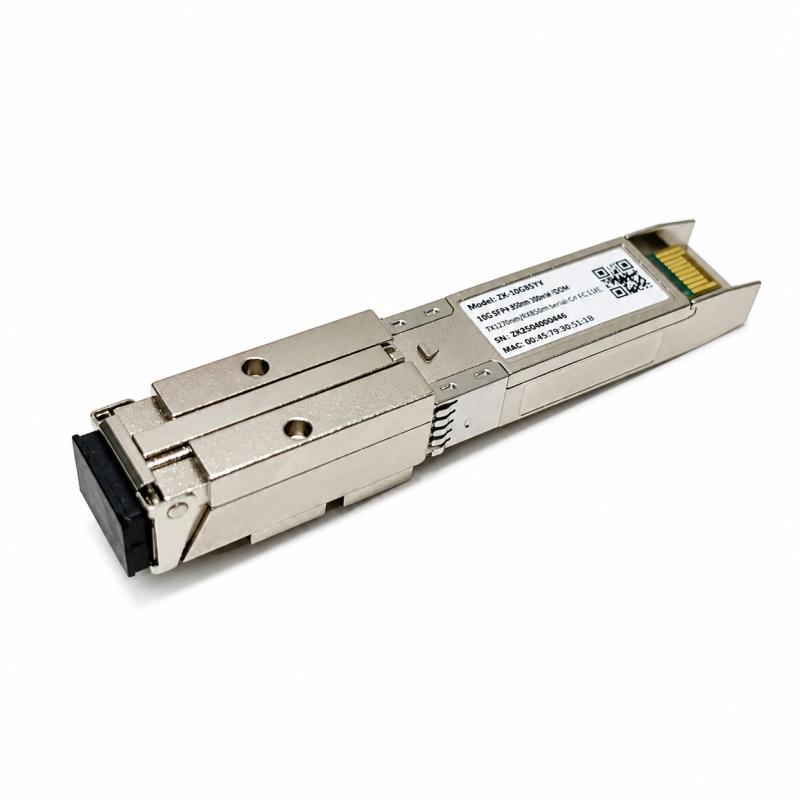

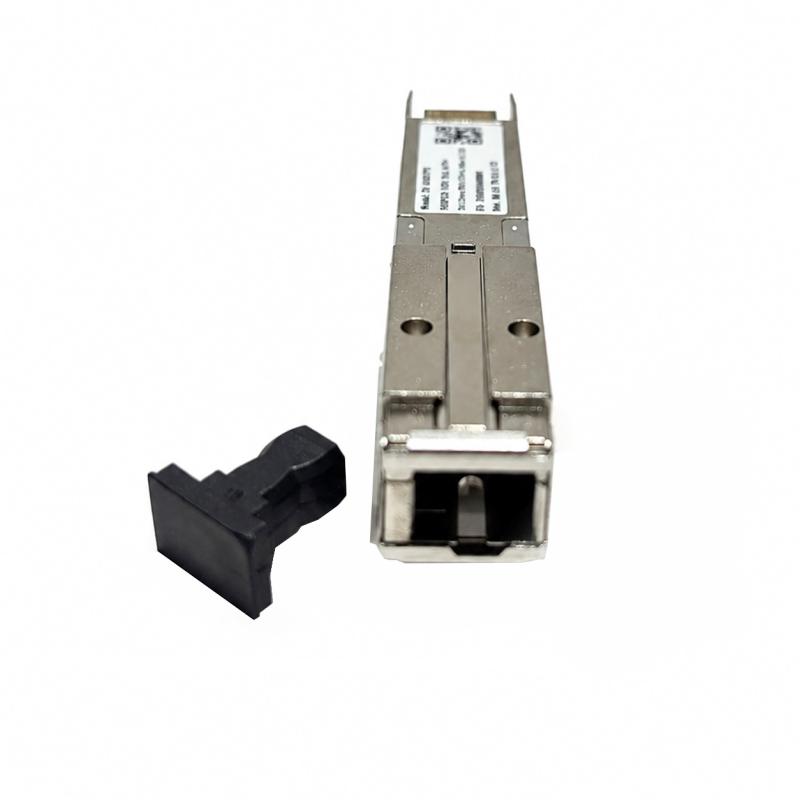

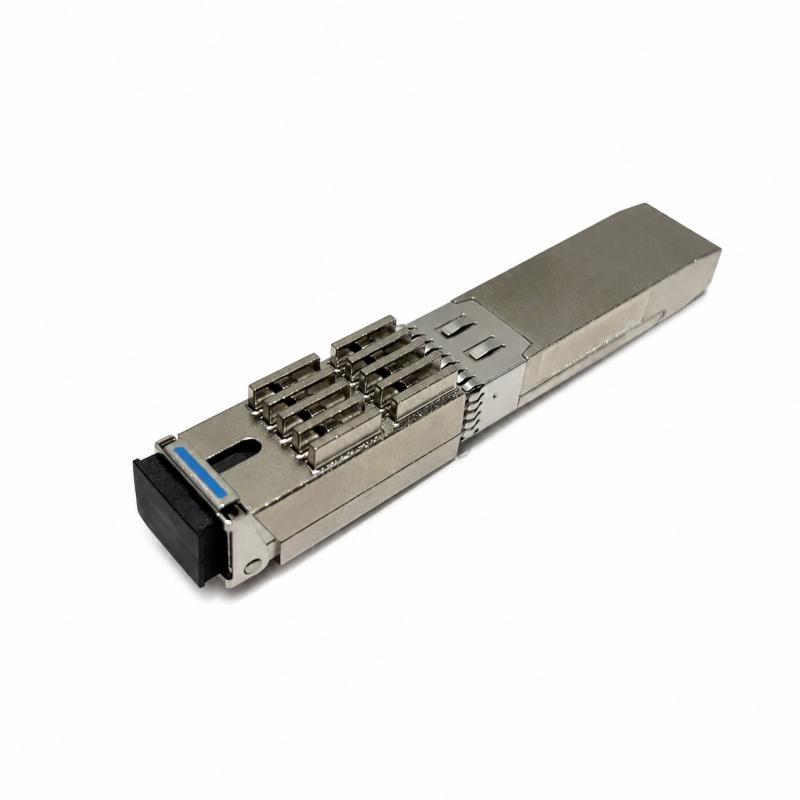

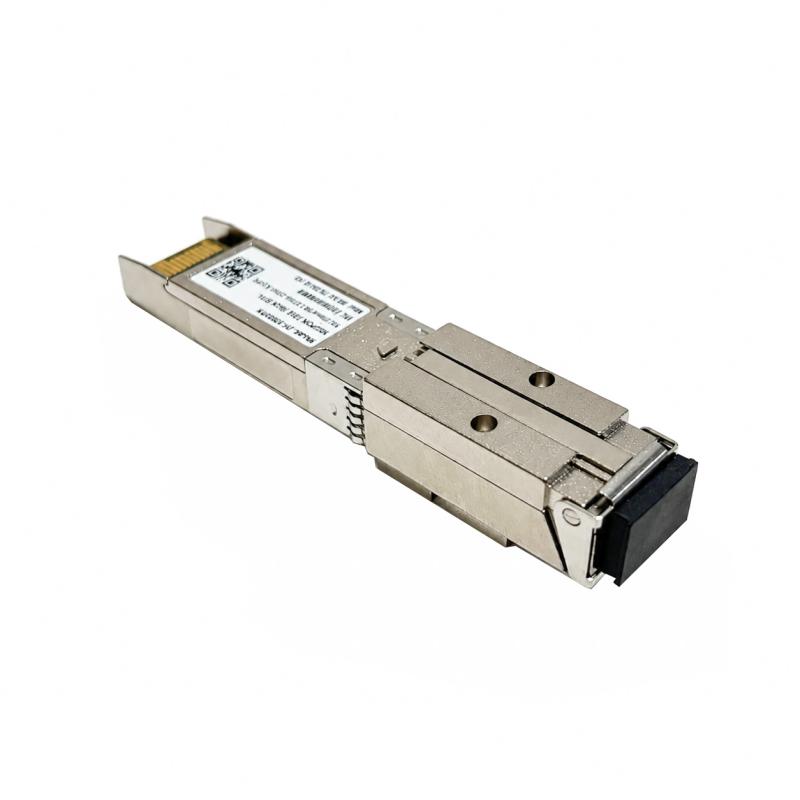

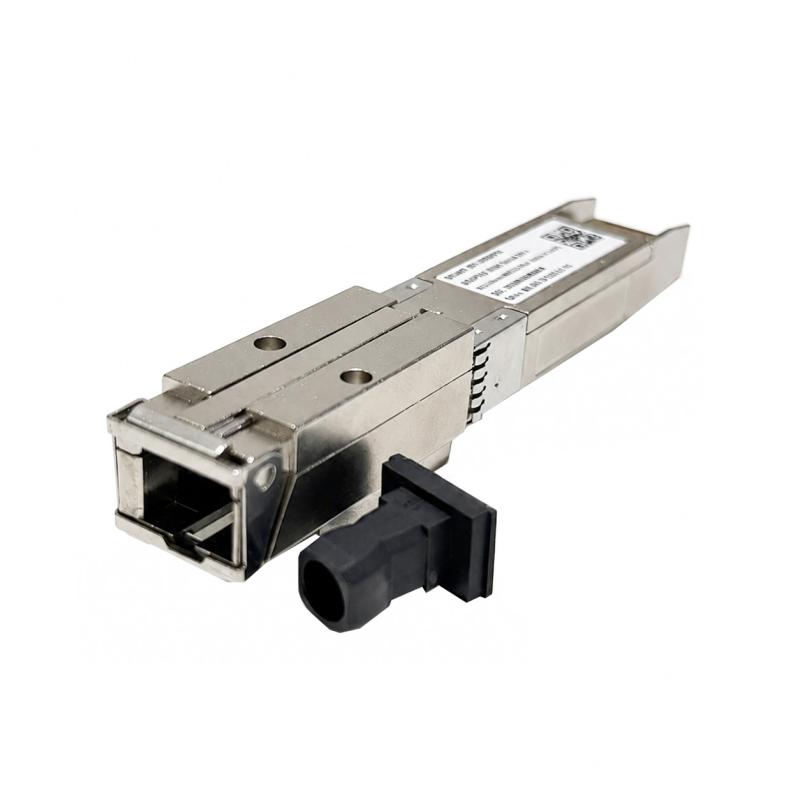

XGS-PON ONU Stick 10G SFP Module รองรับ GPON/EPON Adaptive 20KM (Plug & Play) รองรับ VLAN Compatible OLT สำหรับ FTTH และ POL Network รุ่น ZH-10GSFPX

รองรับการทำงานแบบ XG-PON และ XGS-PON Auto-Adaptive สามารถตรวจจับโหมดเครือข่ายและเชื่อมต่อได้โดยไม่ต้องตั้งค่าโหมดด้วยตนเอง รองรับความเร็ว Downstream สูงสุด 9.953Gbps และ Upstream สูงสุด 9.953Gbps ในโหมด XGS-PON พร้อมระยะส่งข้อมูลสูงสุดถึง 20 กิโลเมตร ตัวโมดูลออกแบบมาให้ใช้งานกับอุปกรณ์ที่มีพอร์ต SFP Uplink เช่น Router, Switch, Firewall และ CPE Gateway พร้อมรองรับ VLAN และการจัดการแบนด์วิดท์ เหมาะสำหรับงาน FTTH/FTTB, Enterprise Network, POL Network, Mobile Backhaul, Industrial Network, MDU และระบบ Business Broadband ที่ต้องการประสิทธิภาพการเชื่อมต่อไฟเบอร์ความเร็วสูงในรูปแบบกะทัดรัดและติดตั้งใช้งานได้สะดวก

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง
ตรวจสอบว่า Router, Switch, Firewall หรือ CPE Gateway มีพอร์ต SFP Uplink ที่รองรับโมดูล และตรวจสอบหัวต่อไฟเบอร์ให้ตรงกับโมดูล
2.ติดตั้งโมดูล ZH-10GSFPX
เสียบ XGS-PON ONU Stick เข้ากับช่อง SFP ของอุปกรณ์ปลายทาง โดยตัวโมดูลรองรับมาตรฐาน SFP และ Hot-Plug
3.เชื่อมต่อสาย Fiber Optic
เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต SC/PC หรือ SC/UPC ของโมดูล และเชื่อมต่อไปยังระบบ PON/OLT ที่รองรับ
4.ตรวจสอบการทำงานของ PON
โมดูลสามารถทำงานแบบ XG-PON / XGS-PON Auto-Adaptive โดยจะตรวจจับโหมดที่ใช้งานโดยอัตโนมัติ ไม่จำเป็นต้องเลือกโหมดด้วยตนเอง
5.ตั้งค่าเครือข่ายบนอุปกรณ์ Host
ดำเนินการตั้งค่า Network, VLAN และ QoS บนอุปกรณ์ Router/Switch/Firewall ตามรูปแบบของระบบที่ใช้งาน โดยโมดูลรองรับ VLAN Tagging และการจัดการ QoS
6.ตรวจสอบการเชื่อมต่อและความเร็ว
ทดสอบการรับส่งข้อมูลและตรวจสอบสถานะสัญญาณ หากพบปัญหาให้ตรวจสอบสายไฟเบอร์ หัวต่อ และสถานะ LOS/LOF/Dying Gasp ที่เกี่ยวข้องกับการแจ้งเตือนความผิดปกติ
7.นำไปใช้งานตามลักษณะเครือข่าย
เหมาะสำหรับระบบ FTTH/FTTB, Enterprise Router/Firewall, Mobile Backhaul, Industrial Network, MDU, Hotel และ Business Broadband ที่ต้องการการเชื่อมต่อ PON ความเร็วสูง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• รองรับ XG-PON และ XGS-PON แบบ Auto-Adaptive ช่วยให้โมดูลตรวจจับโหมด PON และเชื่อมต่อได้โดยอัตโนมัติ ลดขั้นตอนการตั้งค่า
• รองรับความเร็วสูงระดับ 10Gbps โดย XGS-PON รองรับ Upstream และ Downstream สูงสุด 9.953Gbps เหมาะกับงานที่ต้องการแบนด์วิดท์สูง
• รองรับระยะทางสูงสุด 20 กม. ช่วยให้สามารถนำไปใช้งานกับระบบไฟเบอร์ที่มีระยะเชื่อมต่อค่อนข้างไกล
• ดีไซน์แบบ SFP ขนาดกะทัดรัด สามารถติดตั้งกับอุปกรณ์ที่มี SFP Uplink เช่น Router, Switch และ Firewall ได้
• รองรับ VLAN และ QoS ช่วยในการแบ่งเครือข่ายและจัดการทราฟฟิกในระบบ Multi-Service
• รองรับ AES-128 Encryption และ DBA เพิ่มความปลอดภัยและช่วยบริหารจัดสรรแบนด์วิดท์ Upstream ให้เหมาะสมกับการใช้งาน
• ใช้พลังงานต่ำ กินไฟไม่เกิน 2.5W เหมาะสำหรับการติดตั้งในอุปกรณ์เครือข่ายที่ต้องการประหยัดพลังงาน


ประโยชน์ในการใช้งาน

• เหมาะสำหรับ FTTH/FTTB และระบบ 10G Optical Access Network เพื่อเชื่อมต่ออุปกรณ์ปลายทางเข้าสู่เครือข่าย PON
• สามารถใช้เป็น 10G PON Uplink สำหรับ Router และ Firewall ช่วยเพิ่มความสามารถในการเชื่อมต่อไฟเบอร์ความเร็วสูง
• เหมาะกับ Enterprise Network, Business Broadband และ Data Center Interconnect ที่ต้องการความเร็วและระยะทางในการเชื่อมต่อสูง
• รองรับงาน IPTV, Video Streaming และ Broadcast ด้วยความสามารถ Multicast Pass-Through
• เหมาะสำหรับ Industrial Network, IoT Gateway, MDU และ Hotel Network ที่ต้องการระบบเชื่อมต่อ 10G PON


ข้อควรระวังในการใช้งาน

• ตรวจสอบความเข้ากันได้กับ OLT และอุปกรณ์ Host ก่อนใช้งาน เนื่องจากการทำงานจริงต้องอาศัยอุปกรณ์เครือข่ายและระบบ PON ที่รองรับ
• ตรวจสอบชนิดหัวต่อไฟเบอร์ให้ถูกต้อง โมดูลรองรับหัวต่อ SC/PC หรือ SC/UPC ตามรายละเอียดสินค้า
• หลีกเลี่ยงการมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์โดยตรง เพื่อความปลอดภัยในการใช้งานระบบ Optical
• ติดตั้งในสภาพแวดล้อมที่เหมาะสม โดยอุณหภูมิใช้งานอยู่ที่ 0°C ถึง +70°C และความชื้นแบบไม่ควบแน่น 5–95% RH
• ตรวจสอบการตั้งค่า VLAN และเครือข่ายให้ถูกต้อง ก่อนนำระบบไปใช้งานจริง เพื่อป้องกันปัญหาการสื่อสารระหว่างอุปกรณ์
• ดูแลหัวต่อและสาย Fiber Optic ให้สะอาด เนื่องจากสิ่งสกปรกบริเวณหัวต่ออาจส่งผลต่อคุณภาพของสัญญาณ Optical
• หากพบสัญญาณผิดปกติ ควรตรวจสอบสถานะ LOS, LOF และ Dying Gasp รวมถึงสายไฟเบอร์และการเชื่อมต่อ


อุปกรณ์ที่จะได้รับ
1) ZH-10GSFPX XG(S)-PON STICK ONU Module x1 ตัว
