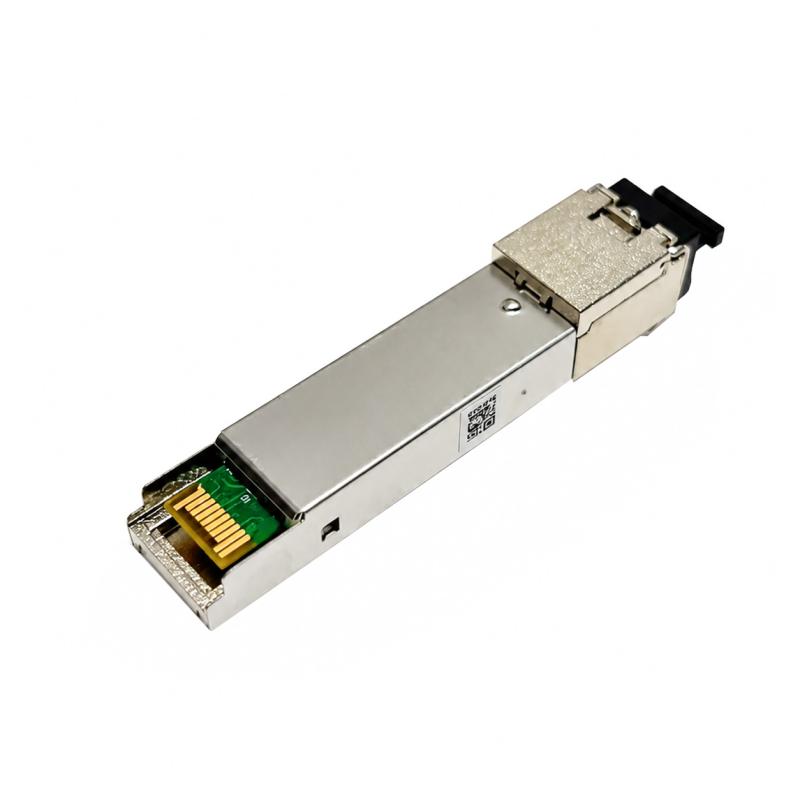

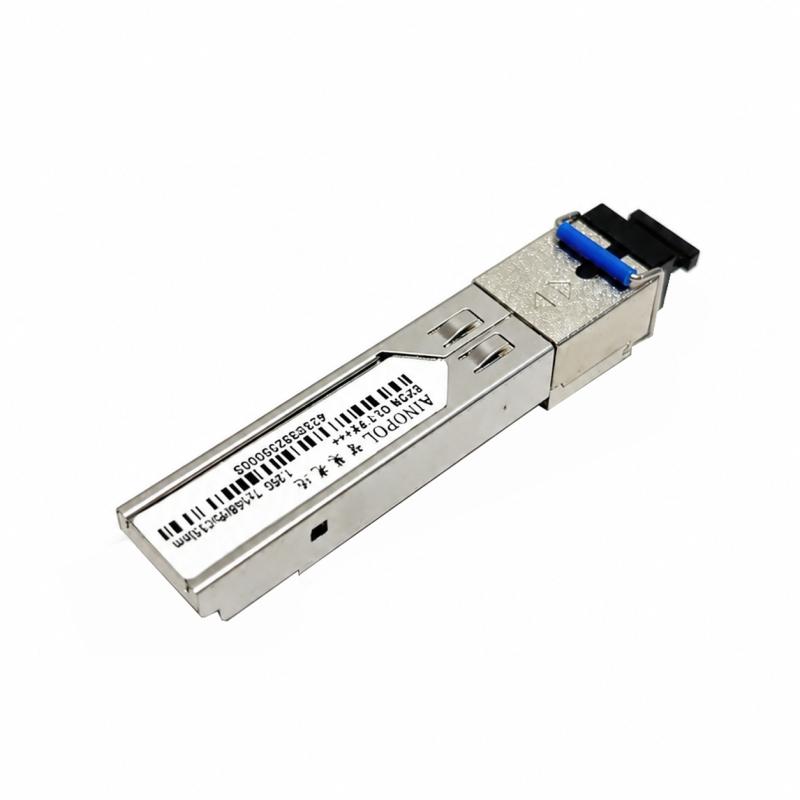

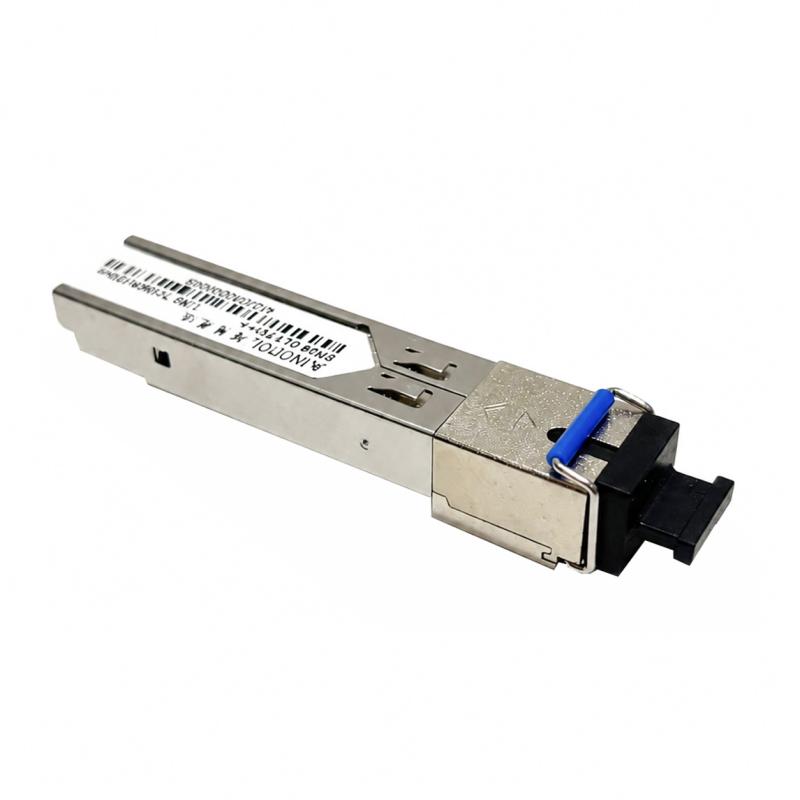

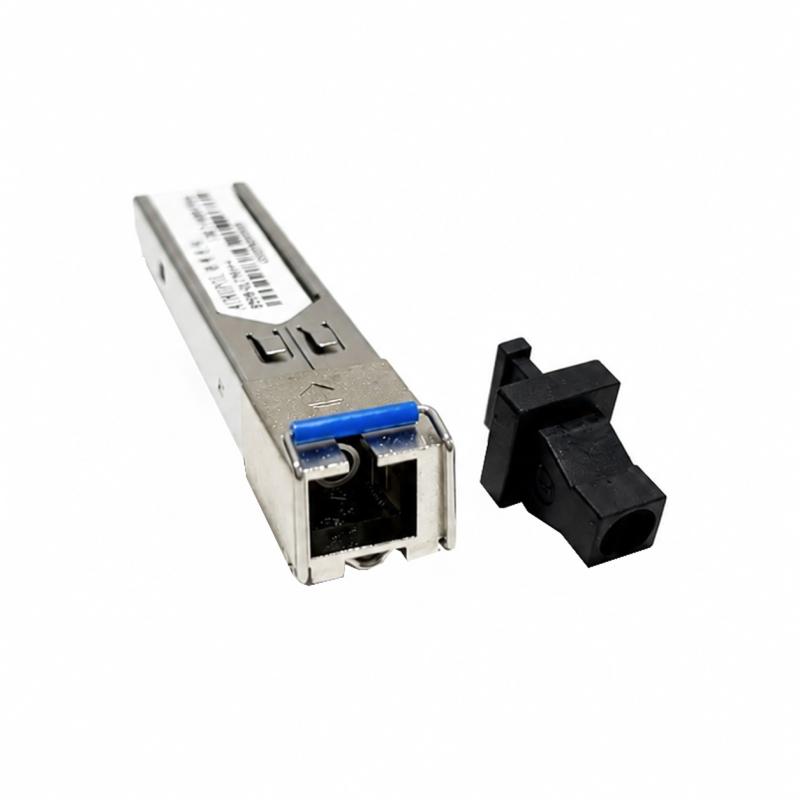

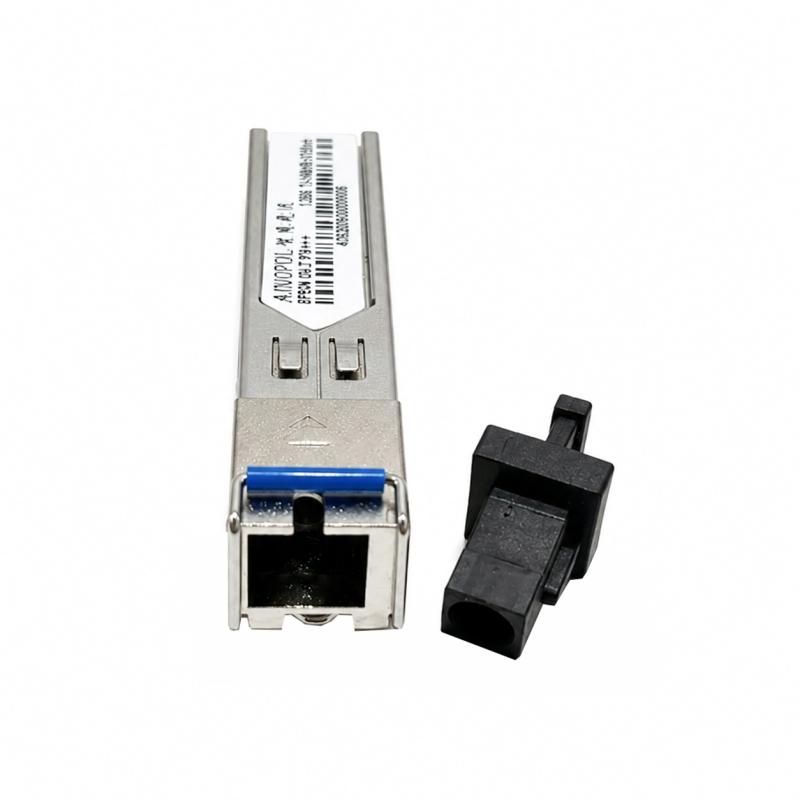

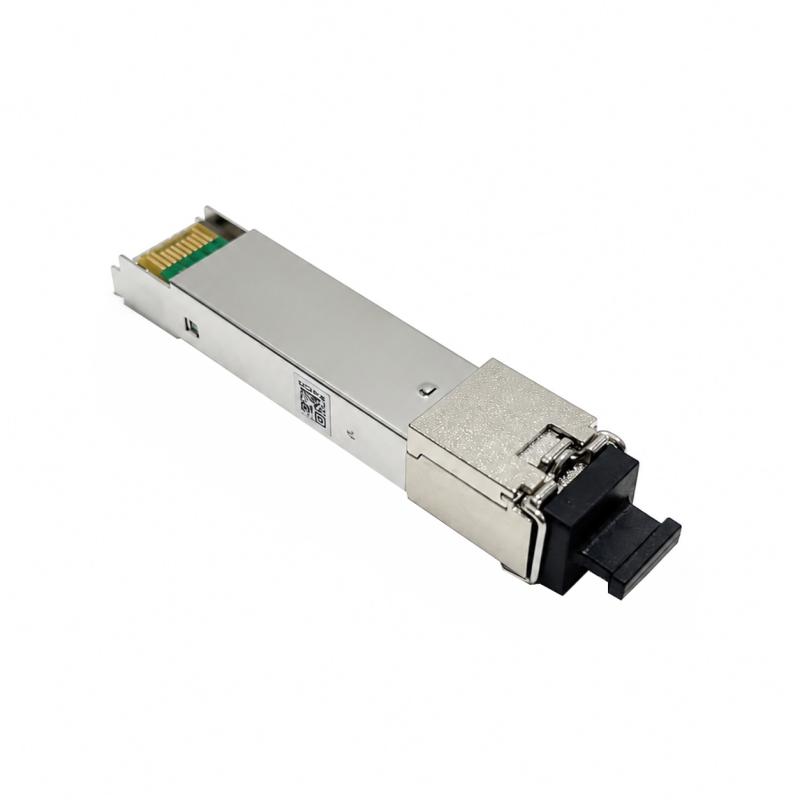

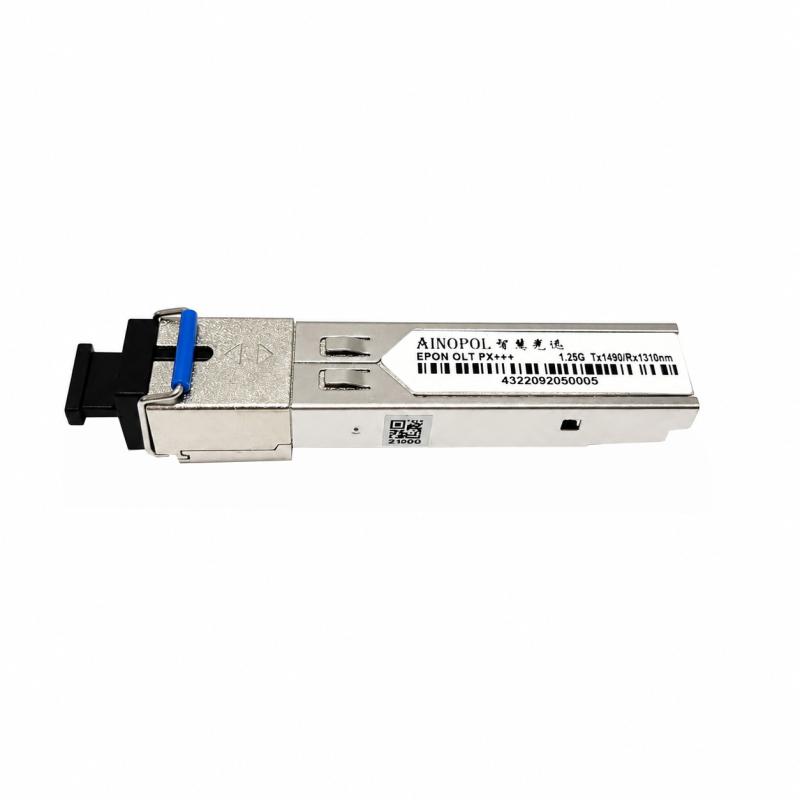

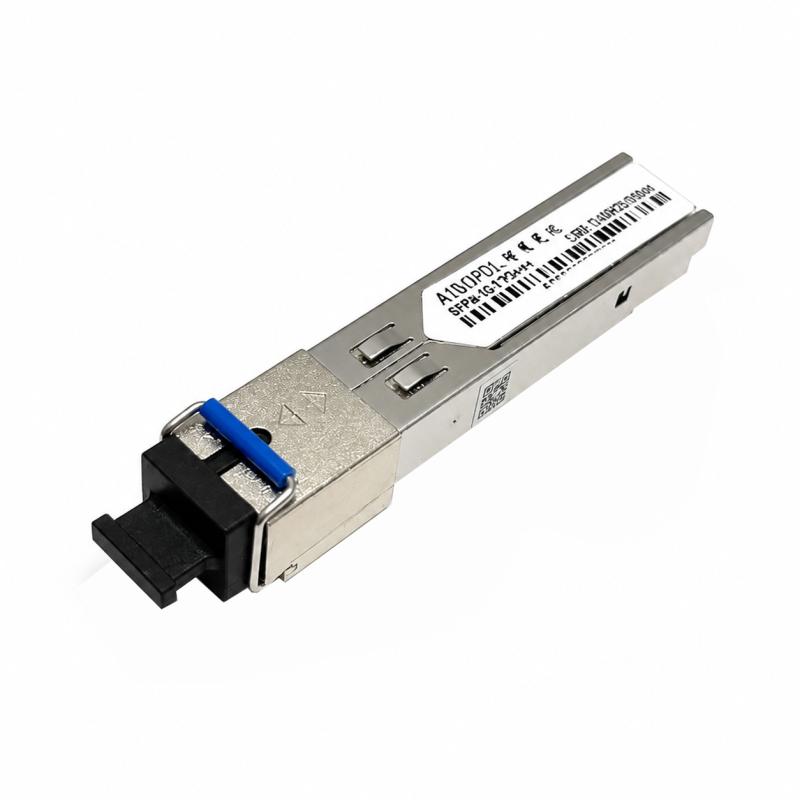

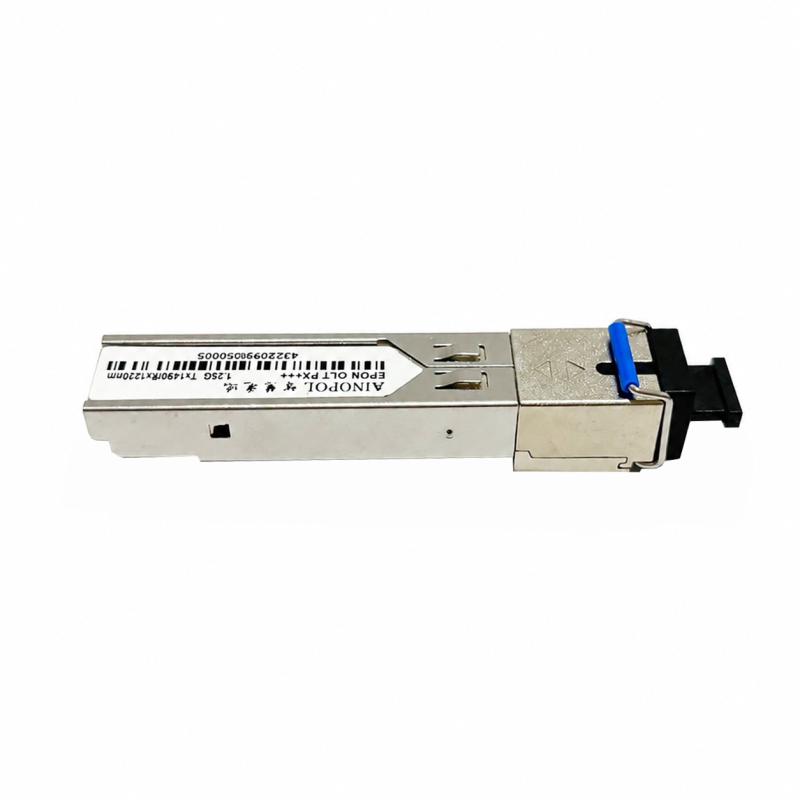

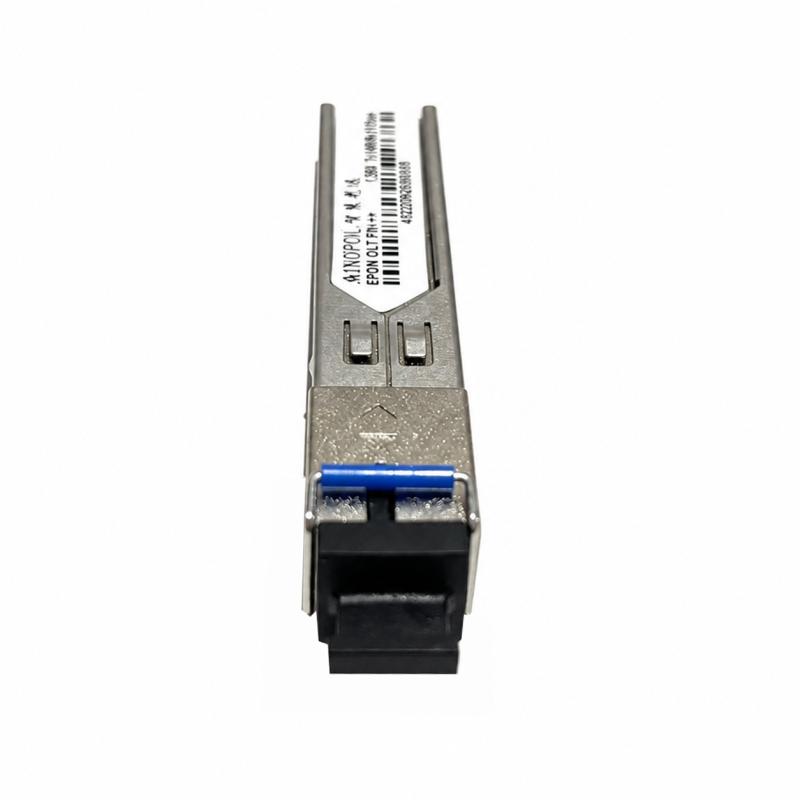

EPON OLT SFP Module PX+++ 7dB 1.25G Single Fiber SC 1490/1310nm SM 20KM

เป็นโมดูลรับส่งสัญญาณออปติคัลแบบ BiDi SFP สำหรับระบบ EPON OLT รองรับการรับส่งข้อมูลผ่านไฟเบอร์ออปติกแบบ Single-Mode ด้วยไฟเบอร์เพียงเส้นเดียว ช่วยเพิ่มความสะดวกในการติดตั้งและลดความซับซ้อนของระบบโครงข่าย รองรับความเร็ว 1.244 Gb/s และระยะการส่งสัญญาณสูงสุด 20 กิโลเมตร พร้อมกำลังส่ง +5 ถึง +10 dBm และ Link Budget ≥29 dB เหมาะสำหรับงานเครือข่าย FTTH, FTTB, EPON OLT Line Card และระบบ Passive Optical Network ที่ต้องการการเชื่อมต่อที่มีประสิทธิภาพและเสถียรภาพสูง โดยรองรับการใช้งานที่ความยาวคลื่น 1490 nm TX / 1310 nm RX และหัวต่อ SC/UPC

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง
ตรวจสอบว่าอุปกรณ์ OLT หรือ Line Card รองรับโมดูล EPON OLT SFP PX+++ / PX20+ และมีช่อง SFP ที่รองรับการใช้งาน
2.ติดตั้งโมดูล SFP
ปิดระบบหรือปฏิบัติตามขั้นตอน Hot-Plug ของอุปกรณ์ OLT จากนั้นเสียบโมดูล EPON OLT SFP เข้ากับช่อง SFP จนเข้าที่ โมดูลรองรับการติดตั้งแบบ Hot-Pluggable
3.เชื่อมต่อสายไฟเบอร์ออปติก
เชื่อมต่อสาย Single-Mode Fiber (SMF) เข้ากับพอร์ต SC/UPC ของโมดูล โดยโมดูลนี้เป็นระบบ BiDi ที่ใช้ไฟเบอร์เพียง 1 เส้นสำหรับรับและส่งข้อมูล
4.เชื่อมต่อเข้ากับระบบ EPON
ใช้โมดูลเป็นส่วนรับส่งสัญญาณของ EPON OLT โดย TX ทำงานที่ความยาวคลื่น 1490 nm และ RX ที่ 1310 nm รองรับระยะการส่งสัญญาณสูงสุด 20 กม.
5.ตรวจสอบสถานะการเชื่อมต่อ
ตรวจสอบสถานะ Link และค่าการรับส่งสัญญาณจากอุปกรณ์ OLT หากอุปกรณ์รองรับ DDM สามารถตรวจสอบอุณหภูมิ แรงดันไฟฟ้า Bias Current รวมถึงกำลังส่ง TX และกำลังรับ RX ได้ผ่านระบบ I²C
6.ทดสอบระบบหลังติดตั้ง
ตรวจสอบการเชื่อมต่อระหว่าง OLT และอุปกรณ์ปลายทาง EPON ว่าสามารถรับส่งข้อมูลได้ตามปกติ และควรตรวจสอบค่ากำลังแสงให้อยู่ในช่วงที่เหมาะสมกับระบบ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับการส่งสัญญาณระยะไกล ได้สูงสุด 20 กิโลเมตร เหมาะสำหรับระบบเครือข่าย EPON ที่มีระยะทางระหว่าง OLT และปลายทางค่อนข้างไกล
• ใช้ไฟเบอร์เพียงเส้นเดียว ด้วยเทคโนโลยี BiDi ช่วยลดจำนวนสายไฟเบอร์และลดความซับซ้อนของโครงสร้างระบบ โดยใช้ 1490 nm สำหรับ TX และ 1310 nm สำหรับ RX
• มี Link Budget สูง ≥29 dB พร้อมกำลังส่ง +5 ถึง +10 dBm และความไวรับสัญญาณสูงสุด ≤ -28 dBm ช่วยให้การเชื่อมต่อระยะไกลมีความน่าเชื่อถือ
• ติดตั้งและเปลี่ยนได้สะดวก ด้วยรูปแบบ SFP แบบ Hot-Pluggable เหมาะสำหรับงานที่ต้องการบำรุงรักษาหรือเปลี่ยนโมดูลได้ง่าย
• รองรับการตรวจสอบค่าการทำงาน ผ่าน DDM เช่น อุณหภูมิ แรงดันไฟฟ้า Bias Current กำลังส่ง TX และกำลังรับ RX
• ใช้พลังงานต่ำ โดยมีการใช้พลังงานโดยทั่วไปไม่เกิน 1.0W เหมาะกับการติดตั้งใน OLT ที่มีหลายช่อง SFP
• เหมาะสำหรับ EPON OLT Line Card, FTTH/FTTB, PON Aggregation Platform, MSAN และอุปกรณ์เครือข่าย Metro Ethernet

ข้อควรระวัง

• ควรตรวจสอบว่าอุปกรณ์ OLT รองรับ EPON PX+++ / PX20+ และโมดูล SFP ก่อนติดตั้ง
• ต้องใช้กับ Single-Mode Fiber (SMF) และหัวต่อ SC/UPC ให้ตรงกับโมดูล
• ตรวจสอบทิศทางและความยาวคลื่นของระบบให้ถูกต้อง โดยโมดูลนี้ใช้ 1490 nm สำหรับ TX และ 1310 nm สำหรับ RX
• หลีกเลี่ยงการมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์ขณะที่ระบบกำลังทำงาน
• ควรทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ และปิดฝาครอบพอร์ตเมื่อไม่ได้ใช้งาน เพื่อป้องกันฝุ่นและสิ่งสกปรก
• ใช้งานในช่วงอุณหภูมิ 0°C ถึง +70°C ตามสเปกของโมดูล
• ไม่ควรใช้งานเกินค่ากำลังแสงและเงื่อนไขทางออปติคัลที่กำหนด เพื่อป้องกันความเสียหายของตัวรับส่งสัญญาณ

อุปกรณ์ที่จะได้รับ
1) EPON OLT SFP Module PX+++ รุ่น EPON OLT PX20+ x 1 ชิ้น
