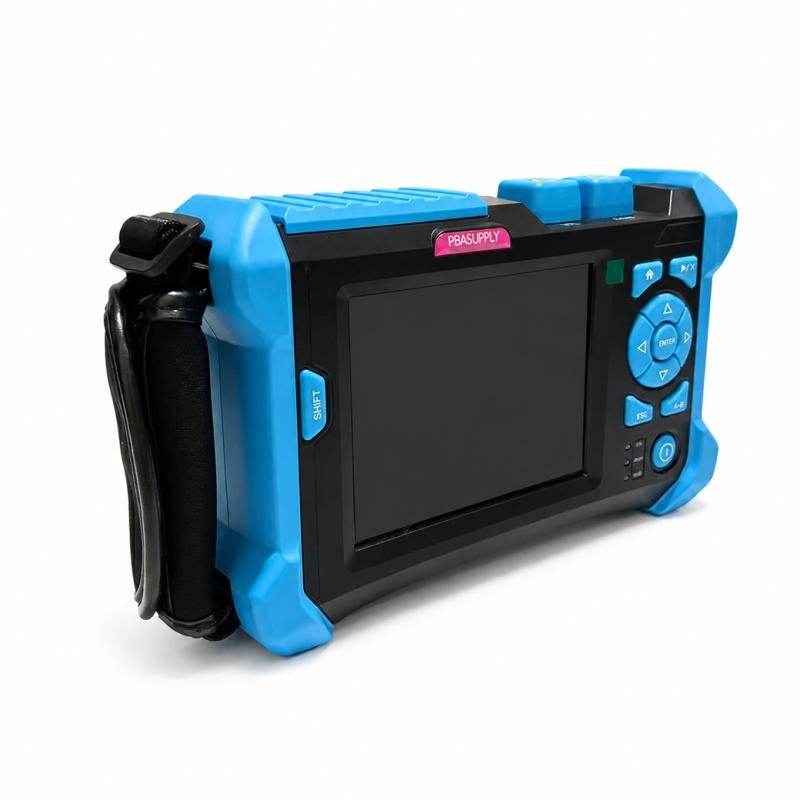

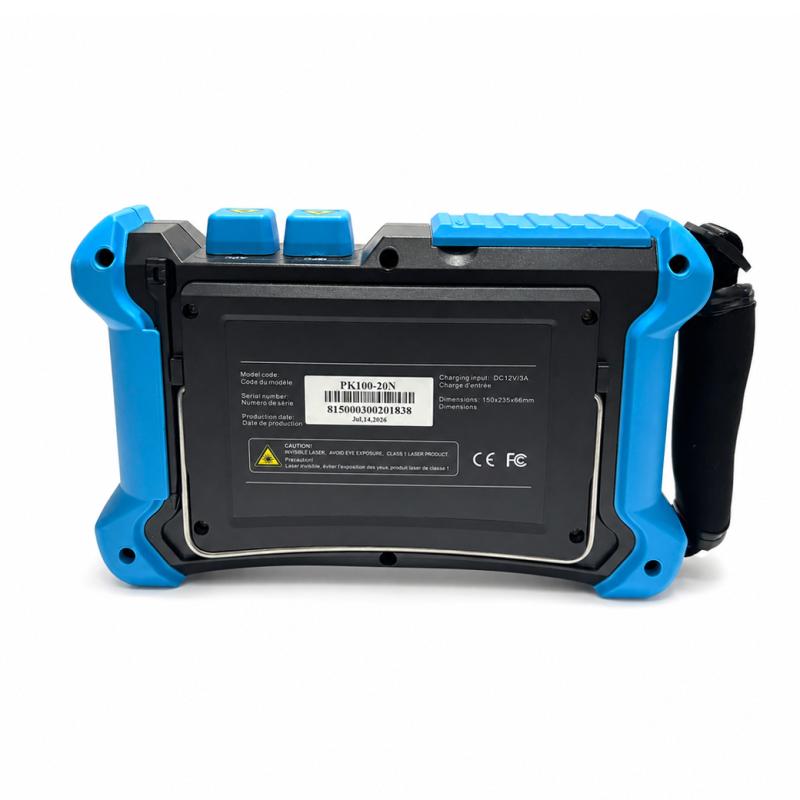

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 20KM พร้อม VFL และ Reflector Box รุ่น PK100-20N

อุปกรณ์สำหรับช่วยตรวจสอบและระบุสายใยแก้วนำแสงได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบไฟเบอร์ออปติก โดยรองรับการทดสอบไฟเบอร์แบบ Single-fiber และใช้ความยาวคลื่น 1550nm พร้อมฟังก์ชัน VFL 650nm สำหรับตรวจสอบแนวสายและจุดผิดปกติของไฟเบอร์ได้สะดวก ตัวเครื่องมาพร้อมหน้าจอสัมผัสขนาด 5.6 นิ้ว และแบตเตอรี่ที่รองรับการใช้งานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เตรียมสายไฟเบอร์ออปติก

• ตรวจสอบว่าสายที่ต้องการทดสอบเป็นไฟเบอร์ชนิด Single Mode (SM)
• ทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ เพื่อป้องกันฝุ่นและสิ่งสกปรก

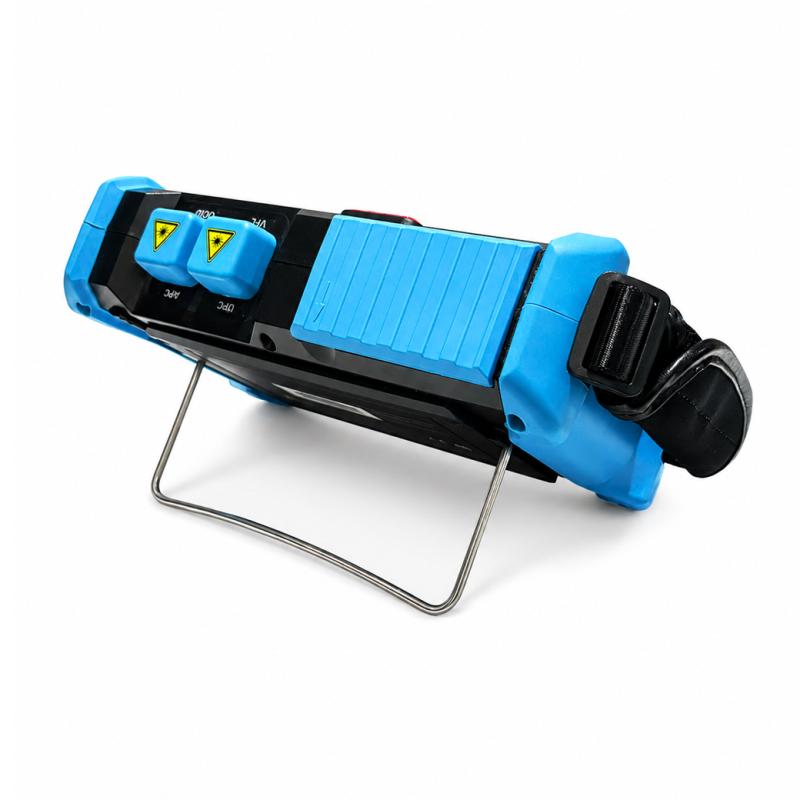

2.เชื่อมต่อสายเข้ากับเครื่อง

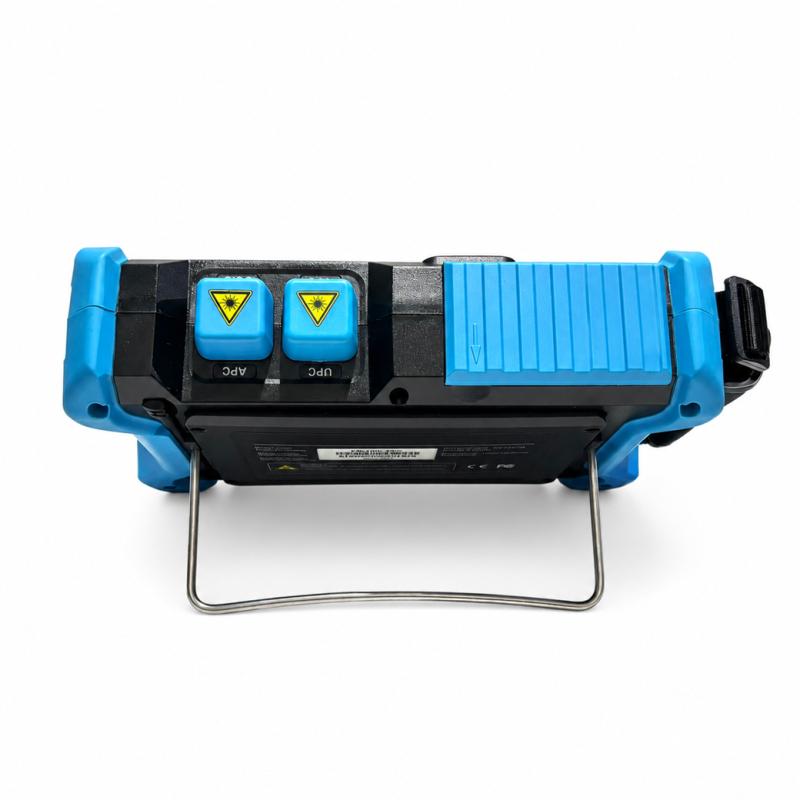

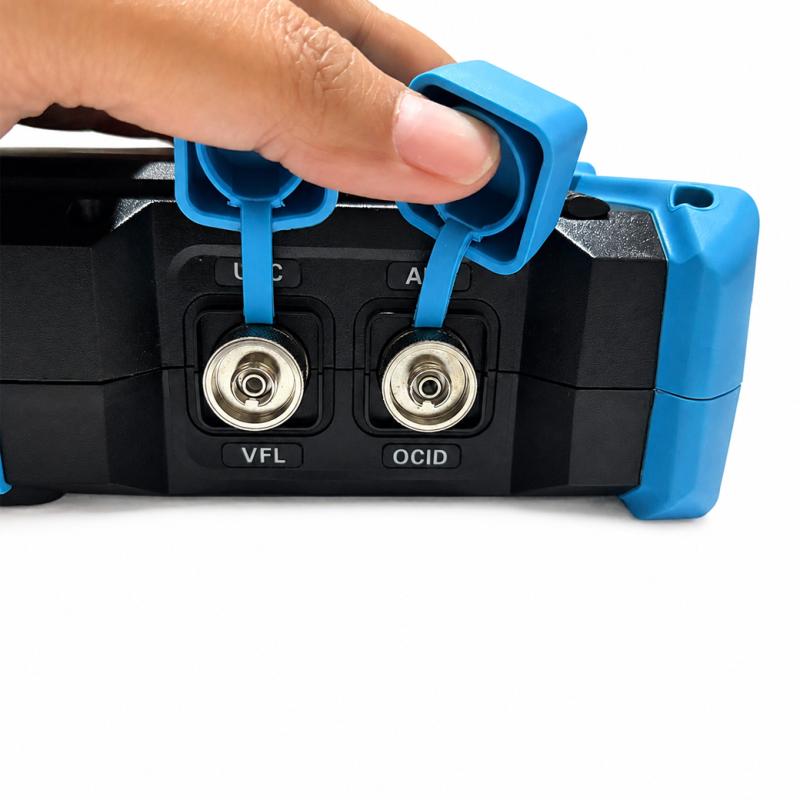

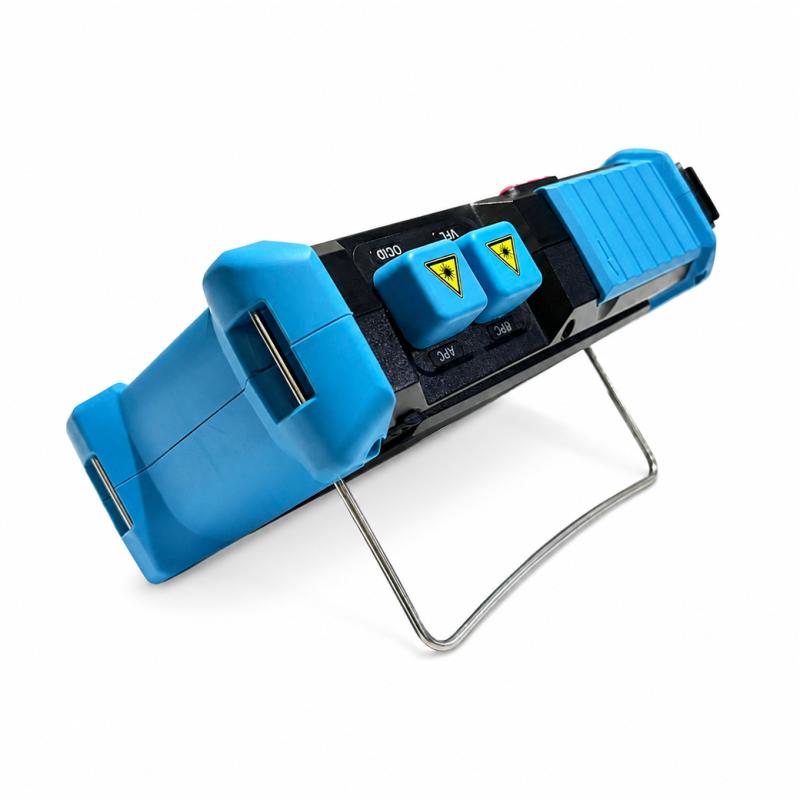

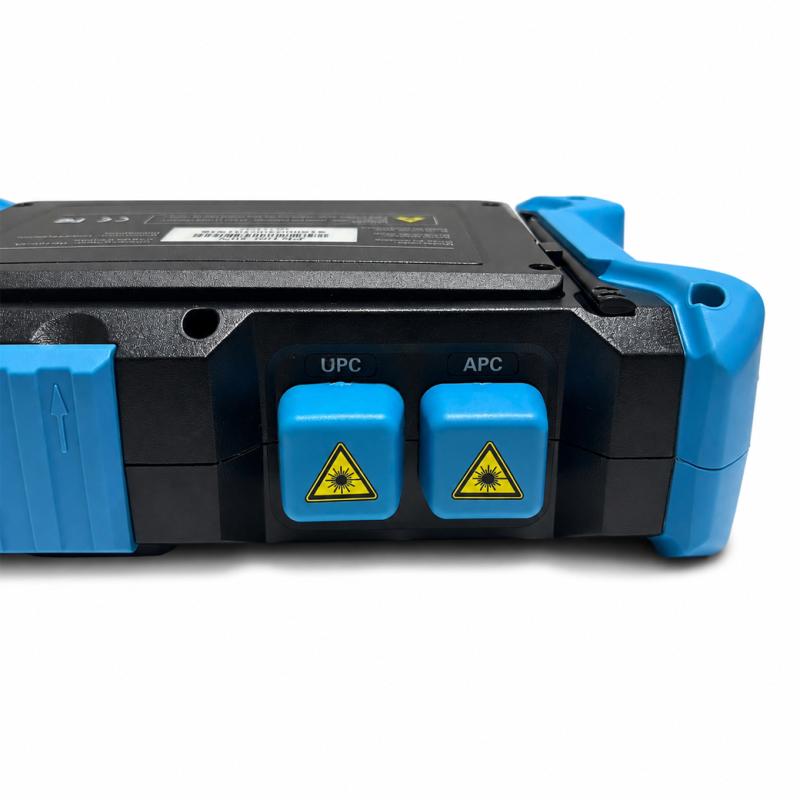

• เชื่อมต่อสายไฟเบอร์เข้าที่ OCID Port ด้วยหัวต่อ FC/APC
• หากต้องการตรวจสอบแนวสายหรือหาจุดผิดปกติ สามารถใช้งานผ่าน VFL Port ได้

3.เปิดเครื่องและเลือกโหมดการทดสอบ

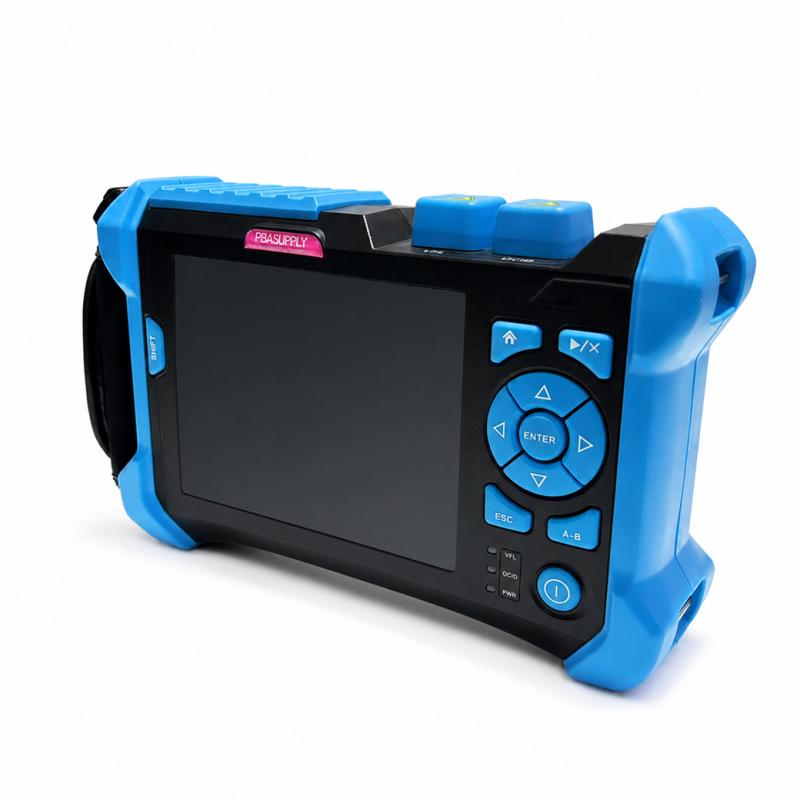

• เปิดเครื่องและใช้งานผ่านหน้าจอสัมผัสขนาด 5.6 นิ้ว หรือปุ่มควบคุมบนตัวเครื่อง
• เลือกการทดสอบแบบ Single-Fiber Test
• ระบบทำงานที่ความยาวคลื่น 1550nm

4.ตรวจสอบและระบุสาย

• เริ่มการทดสอบเพื่อวิเคราะห์สัญญาณบนสายไฟเบอร์

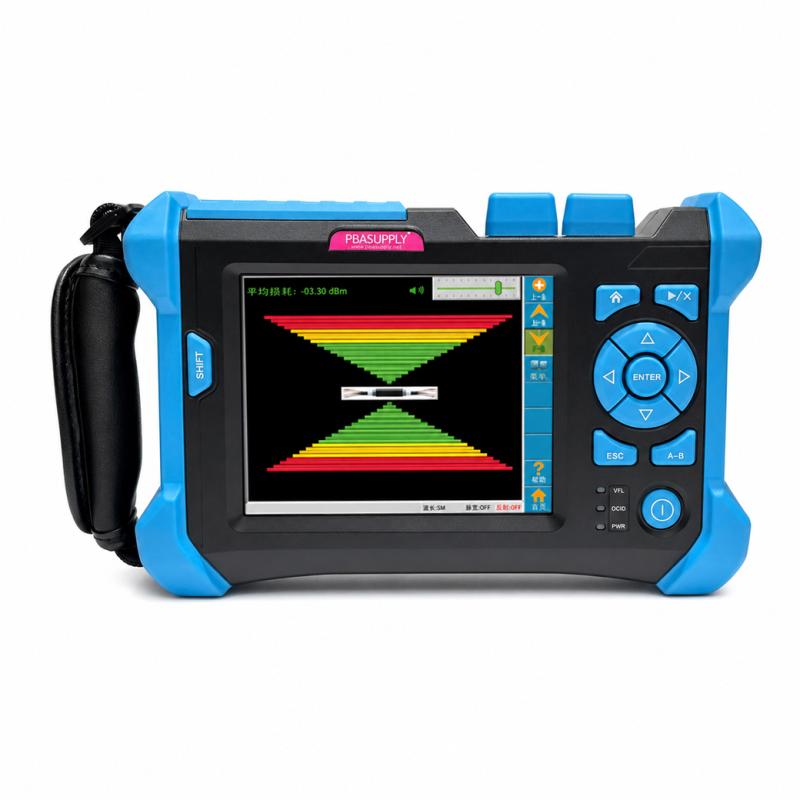

• เครื่องสามารถแสดงระดับการสั่นสะเทือนบนหน้าจอ พร้อมส่งเสียงตามระดับความแรงของสัญญาณ ช่วยให้ช่างสามารถระบุสายที่ต้องการได้สะดวก

5.ใช้งาน VFL เพื่อตรวจสอบสาย

• เชื่อมต่อสายเข้ากับ VFL Port
• VFL ใช้แสงสีแดงที่ความยาวคลื่น 650nm
• รองรับระยะตรวจสอบสูงสุดประมาณ 3 กิโลเมตร ตามสเปกในเอกสาร

6.เพิ่มระยะการตรวจสอบด้วย Reflector

• หากต้องการเพิ่มระยะการวัด สามารถติดตั้ง Reflector ที่ปลายสาย โดยเอกสารระบุว่าต้องมีค่า Reflectance มากกว่า -3dB
• เมื่อใช้ Reflector ตามเงื่อนไข สามารถเพิ่มระยะการวัดได้อีก 20 กิโลเมตร

7.ตรวจสอบผลและจัดเก็บข้อมูล

• ตรวจสอบผลการทดสอบผ่านหน้าจอสัมผัส

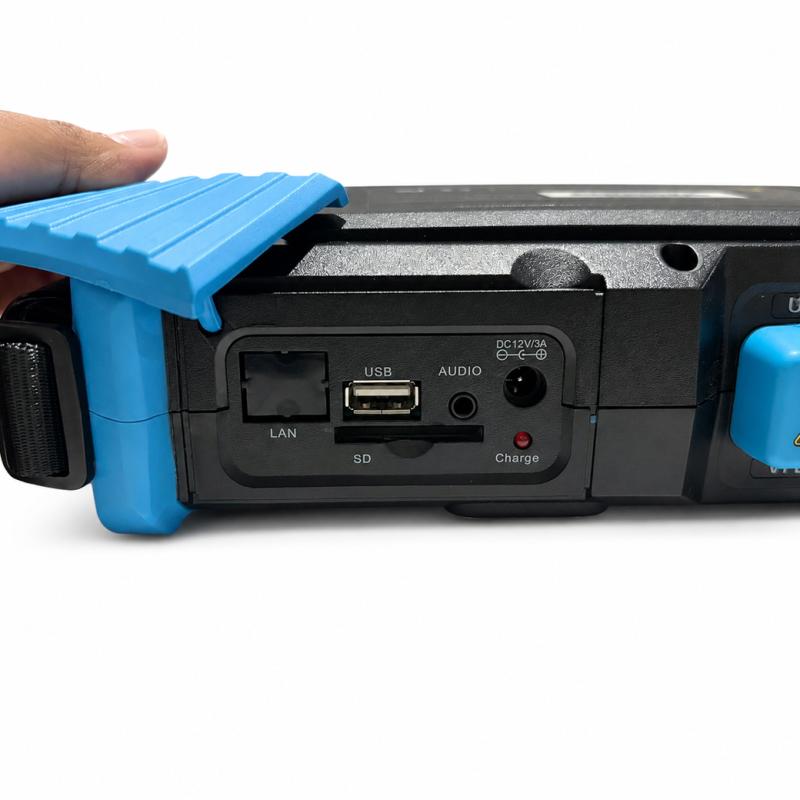

• ตัวเครื่องมี SD Card Slot และ USB Data Port สำหรับการใช้งานด้านข้อมูล

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• ช่วยระบุสายไฟเบอร์ได้สะดวก เหมาะสำหรับงานที่มีสายไฟเบอร์จำนวนมากหรือมีเส้นทางสายซับซ้อน
• รองรับการทดสอบ Single-Fiber สามารถตรวจสอบสายไฟเบอร์ทีละเส้นได้
• รองรับการทดสอบระยะไกล ระยะทดสอบพื้นฐานสูงสุด 10 กม. และสามารถเพิ่มระยะได้อีก 20 กม. เมื่อใช้งานร่วมกับ Reflector ตามเงื่อนไขที่กำหนด
• มี VFL ในตัว ช่วยตรวจสอบแนวสายและจุดผิดปกติของไฟเบอร์ โดยใช้แสง 650nm และรองรับระยะสูงสุด 3 กม.
• หน้าจอสัมผัสขนาด 5.6 นิ้ว ช่วยให้ดูข้อมูลและควบคุมเครื่องได้สะดวก
• มีทั้งการแสดงผลด้วยภาพและเสียง โดยแสดงระดับการสั่นบนหน้าจอและมีเสียงตามระดับความแรงของสัญญาณ
• แบตเตอรี่ใช้งานได้นาน รองรับการทำงานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง

ประโยชน์ในการใช้งาน

• เหมาะสำหรับ ช่างติดตั้งและบำรุงรักษาระบบไฟเบอร์ออปติก
• ช่วยค้นหาและระบุสายไฟเบอร์ที่ต้องการในกรณีที่มีสายจำนวนมาก
• ช่วยลดความยุ่งยากในการตรวจสอบสายที่เดินไว้ใน ตู้สื่อสาร ห้อง MDF/ODF หรือเส้นทางสายภายนอก
• ใช้ตรวจสอบสาย Single Mode (SM) ในงานระบบสื่อสารและโครงข่ายไฟเบอร์
• ใช้ VFL เพื่อช่วยตรวจสอบแนวทางเดินของสายและค้นหาความผิดปกติที่สามารถตรวจพบด้วยแสง VFL
• เหมาะสำหรับงาน ติดตั้ง ตรวจสอบ แก้ไข และบำรุงรักษาเครือข่าย Fiber Optic
• รองรับการใช้งานภาคสนามด้วยแบตเตอรี่ในตัวและตัวเครื่องที่มีขนาดกะทัดรัด


ข้อควรระวังในการใช้งาน

• ตรวจสอบชนิดของสายก่อนใช้งาน เนื่องจากสเปกระบุรองรับ Single Mode (SM)
• ตรวจสอบและทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ เพื่อป้องกันสิ่งสกปรกที่อาจส่งผลต่อการทดสอบ
• ตรวจสอบให้แน่ใจว่าใช้หัวต่อที่ตรงกับอุปกรณ์ คือ FC/APC
• การใช้ Reflector เพื่อเพิ่มระยะการวัดต้องติดตั้งที่ปลายสาย และต้องเป็นไปตามเงื่อนไข Reflectance > -3dB ที่ผู้ผลิตระบุ
• หลีกเลี่ยงการมองเข้าสู่พอร์ตไฟเบอร์หรือแสงจาก VFL โดยตรง
• ใช้งานในช่วงอุณหภูมิที่กำหนด -10°C ถึง +50°C และจัดเก็บในช่วง -30°C ถึง +70°C
• ใช้อะแดปเตอร์ไฟตามสเปก DC 12V / 3A และดูแลแบตเตอรี่ให้เหมาะสม
• ไม่ควรใช้งานเครื่องในลักษณะที่อาจทำให้พอร์ตหรือหัวต่อไฟเบอร์ได้รับความเสียหาย เพื่อรักษาความแม่นยำในการตรวจวัด

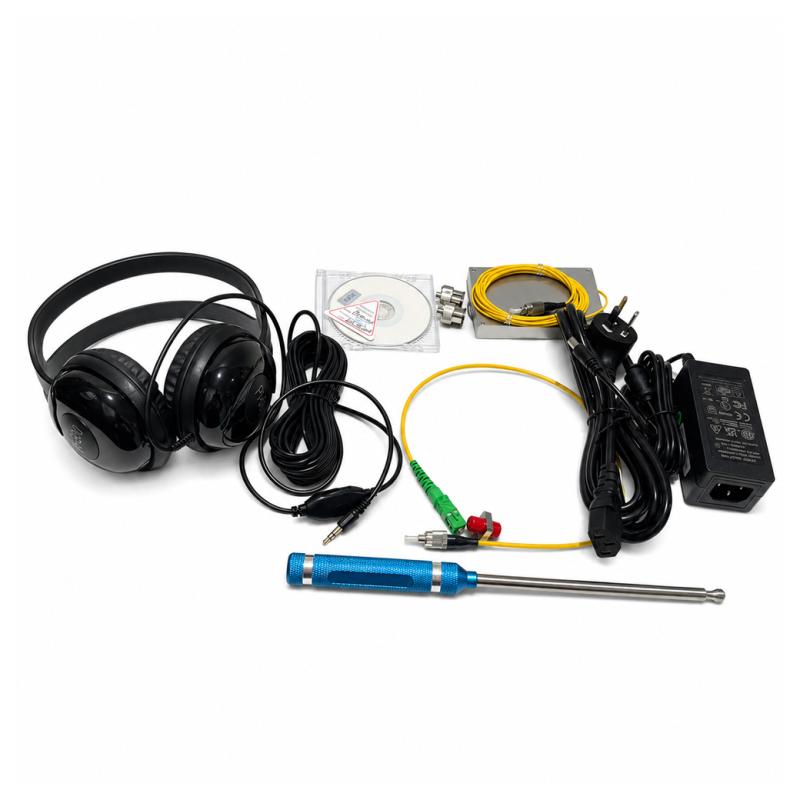

อุปกรณ์ที่จะได้รับ
1) เครื่อง PK100-20N พร้อมแบตเตอรี่    x1
2) อะแดปเตอร์ AC/DC (12V/3A)    x1
3) สาย Patch Cord FC/UPC-SC/APC ความยาว 1 เมตร    x1
4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound)    x1
5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod)    x1
6) อะแดปเตอร์ FC/FC     x1
7) Connector for OTDR x2

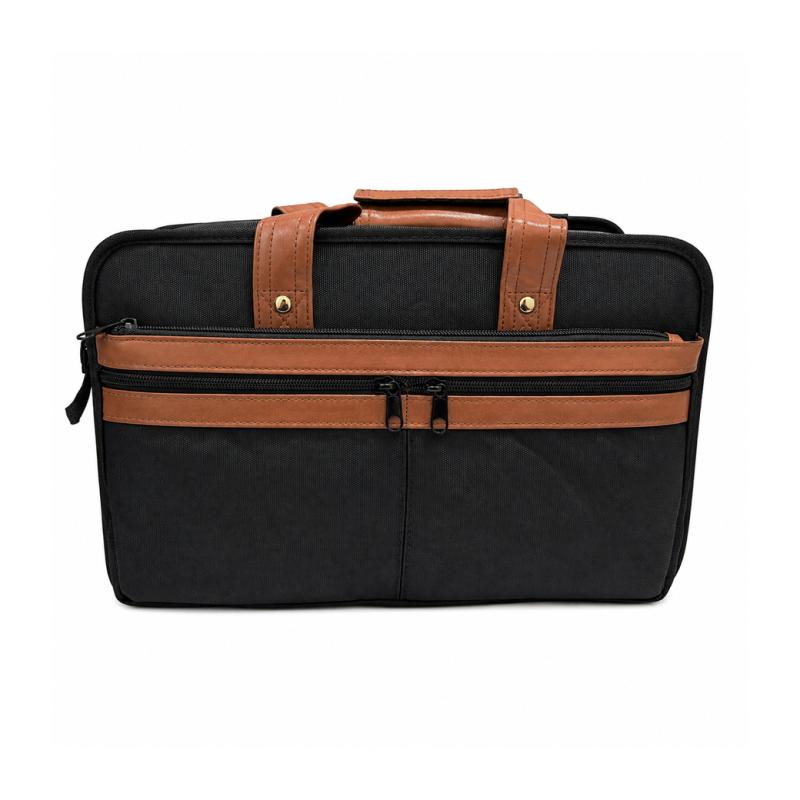

8) กระเป๋านุ่มพร้อมสายสะพาย    x1
9) คู่มือการใช้งานและใบรับรองการสอบเทียบ    x1
