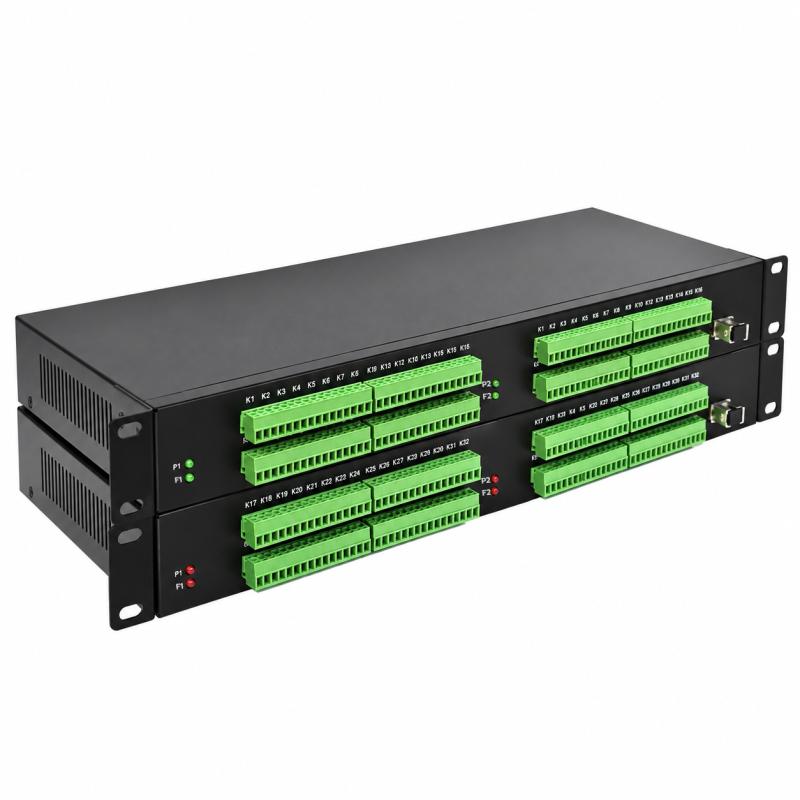

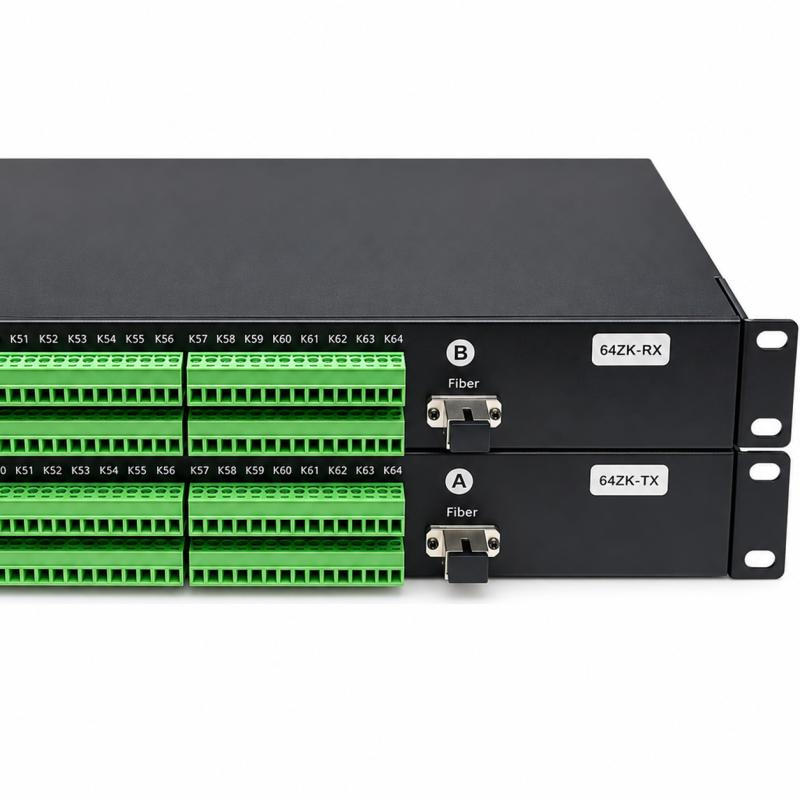

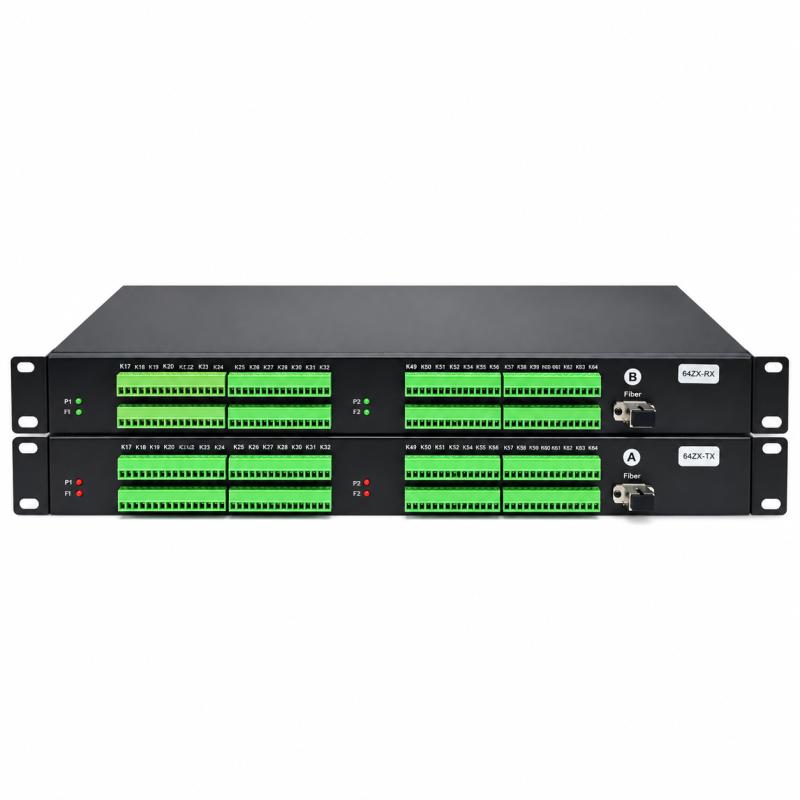

Industrial 64CH Dry Contact Unidirectional over Fiber Converter SC Single Mode Single Fiber 20KM แบบ 1U Rack Mount รองรับ NO/NC

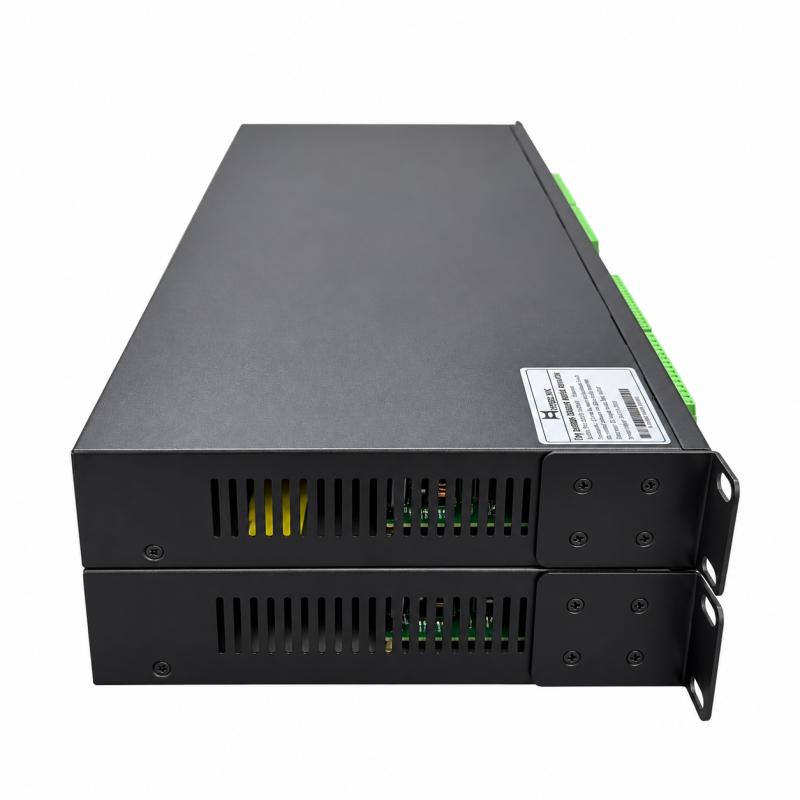

เป็นอุปกรณ์แปลงสัญญาณ Dry Contact จำนวนสูงสุด 64 ช่องสัญญาณ สำหรับส่งข้อมูลแบบทิศทางเดียวผ่านสายไฟเบอร์ออปติก โดยรองรับทั้งสัญญาณ NO (Normally Open) และ NC (Normally Closed) ช่วยลดปัญหาสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า (EMI), Ground Loop และความเสียหายจากฟ้าผ่า ทำให้การส่งสัญญาณมีความเสถียรและปลอดภัยมากยิ่งขึ้น ตัวอุปกรณ์ออกแบบเป็น 19-inch Rack Mount ขนาด 1U พร้อมโครงสร้าง Steel Chassis เหมาะสำหรับติดตั้งในห้องควบคุม ตู้แร็ค ห้อง Data Center และระบบที่ต้องการรวมการเชื่อมต่อจำนวนมากไว้ในจุดเดียว รองรับการส่งผ่าน SC Single Mode Single Fiber ระยะทาง 20KM เป็นมาตรฐาน พร้อมระบบส่งสัญญาณแบบ Digital Non-Compressed และ Non-Distortion เพื่อการรับส่งข้อมูลแบบ Real-Time โดยไม่ต้องปรับตั้งค่าทางแสงที่ซับซ้อน

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ติดตั้งอุปกรณ์

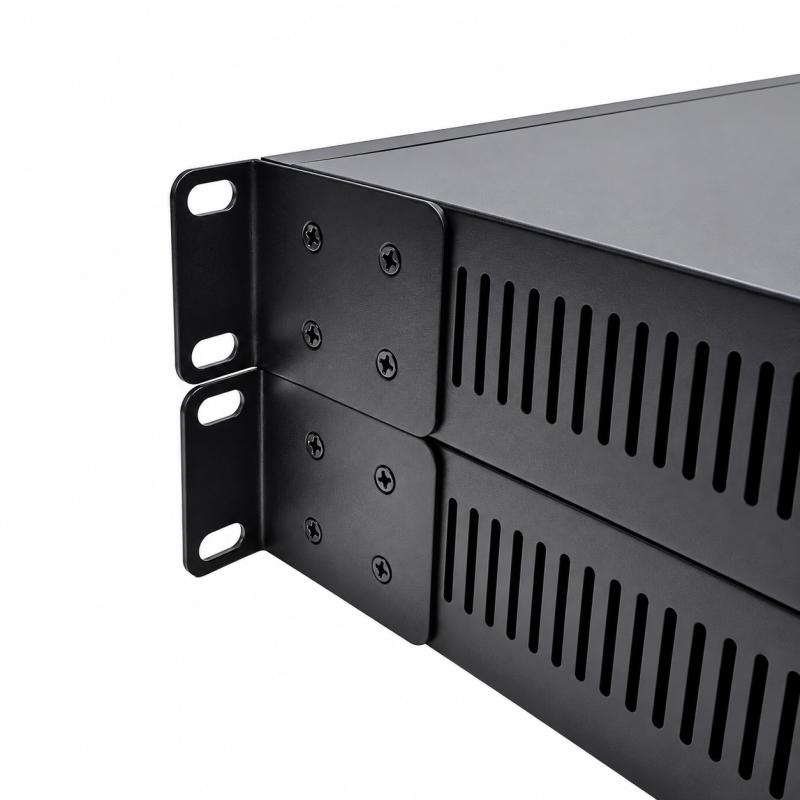

-ติดตั้งตัว Converter ในตู้ Rack มาตรฐาน 19 นิ้ว ขนาด 1U

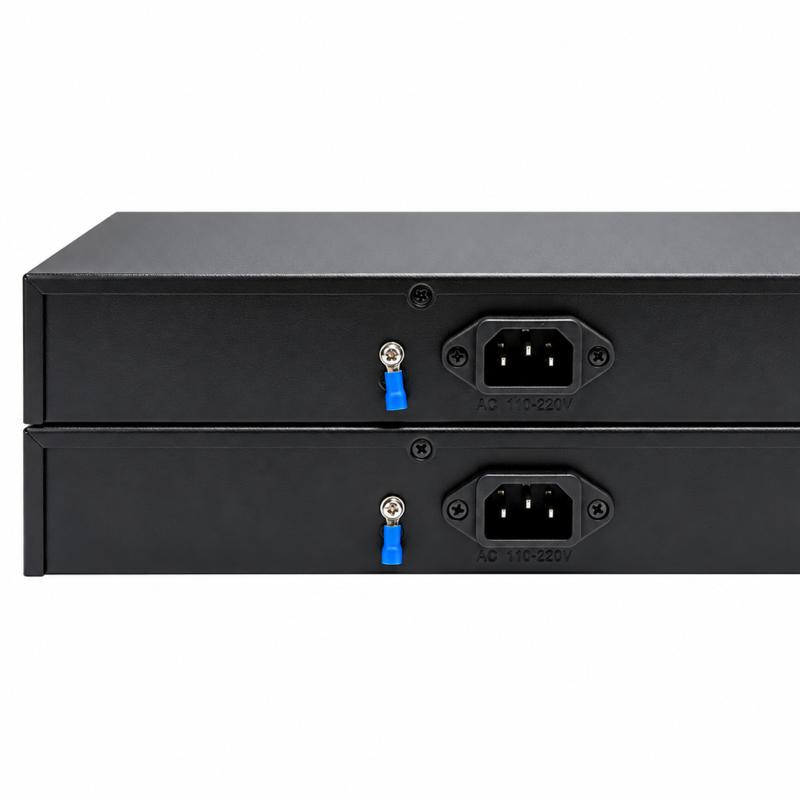

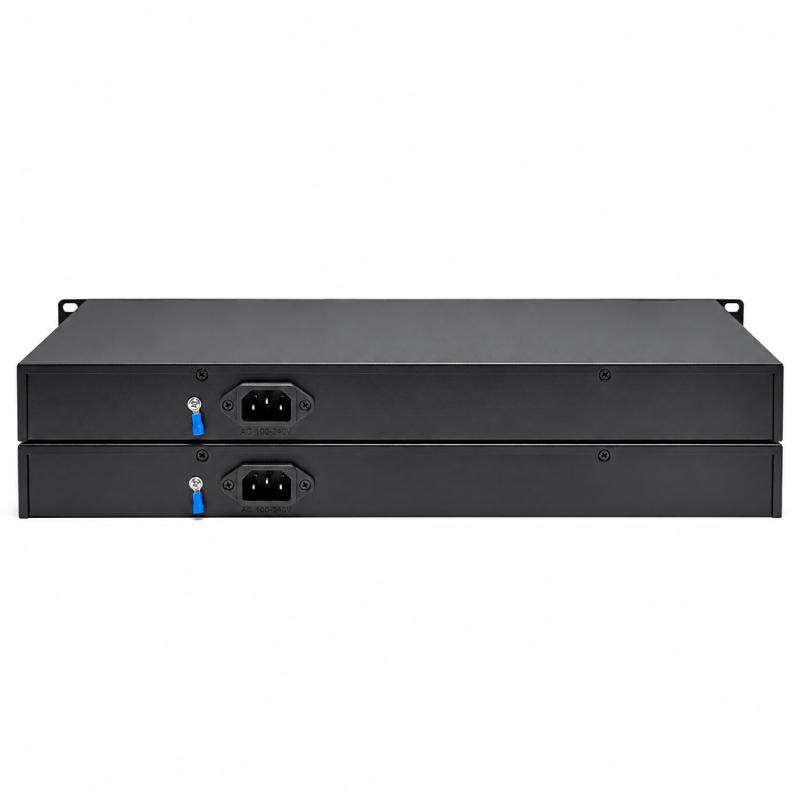

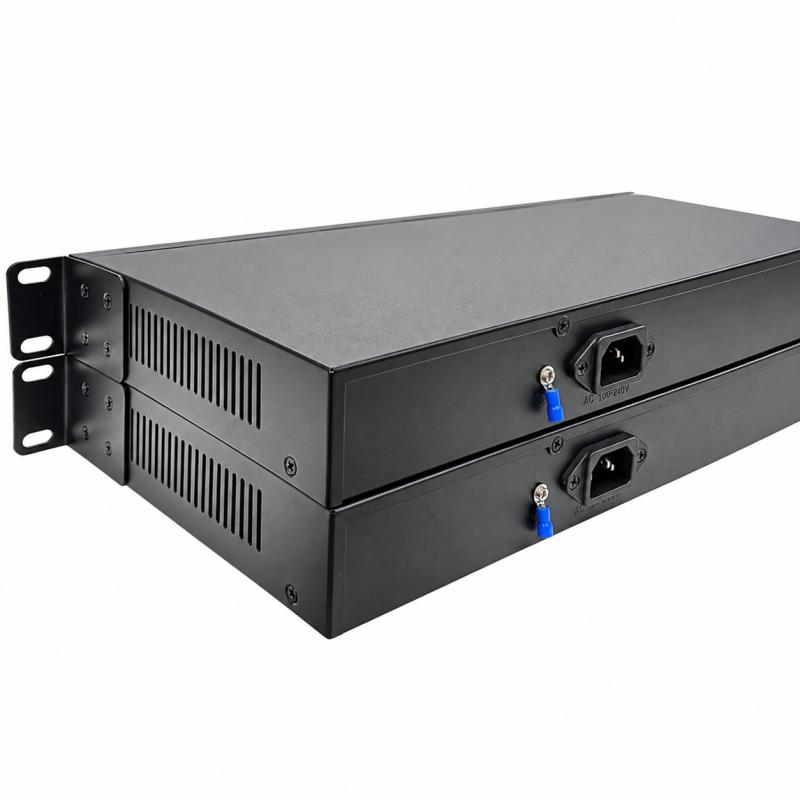

-เชื่อมต่อแหล่งจ่ายไฟ AC 110-220V ให้กับอุปกรณ์ทั้งฝั่งส่งและฝั่งรับ
2.เชื่อมต่ออุปกรณ์ Dry Contact

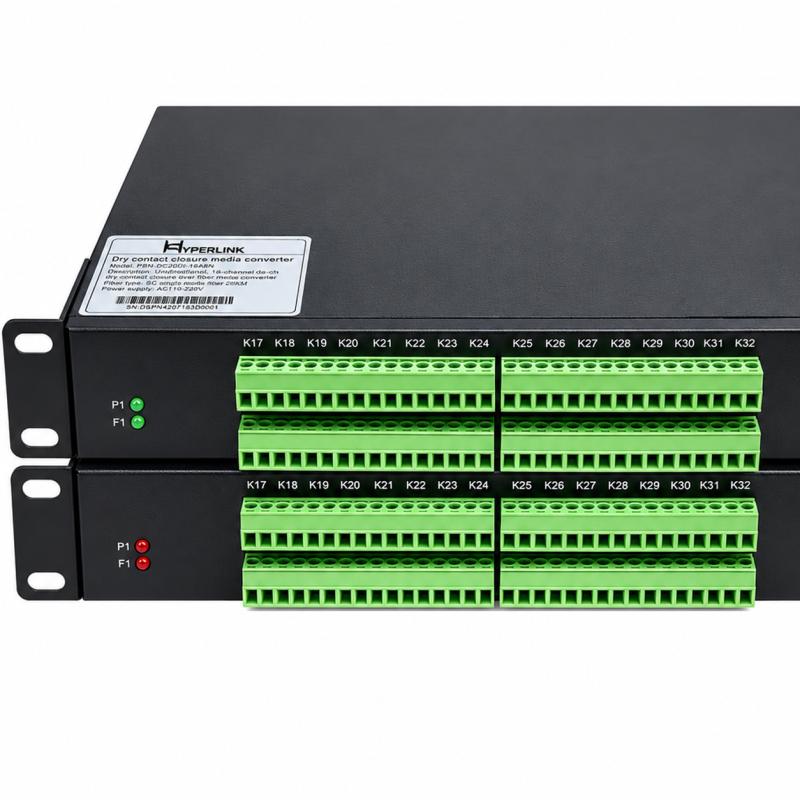

-นำสายสัญญาณจากอุปกรณ์ภาคสนาม เช่น Sensor, Alarm, Switch หรืออุปกรณ์ควบคุม มาเชื่อมต่อเข้ากับ Phoenix Terminal
-กำหนดการเชื่อมต่อให้ตรงกับประเภทสัญญาณ NO (Normally Open) หรือ NC (Normally Closed) ที่ใช้งาน
3.เชื่อมต่อสายไฟเบอร์ออปติก

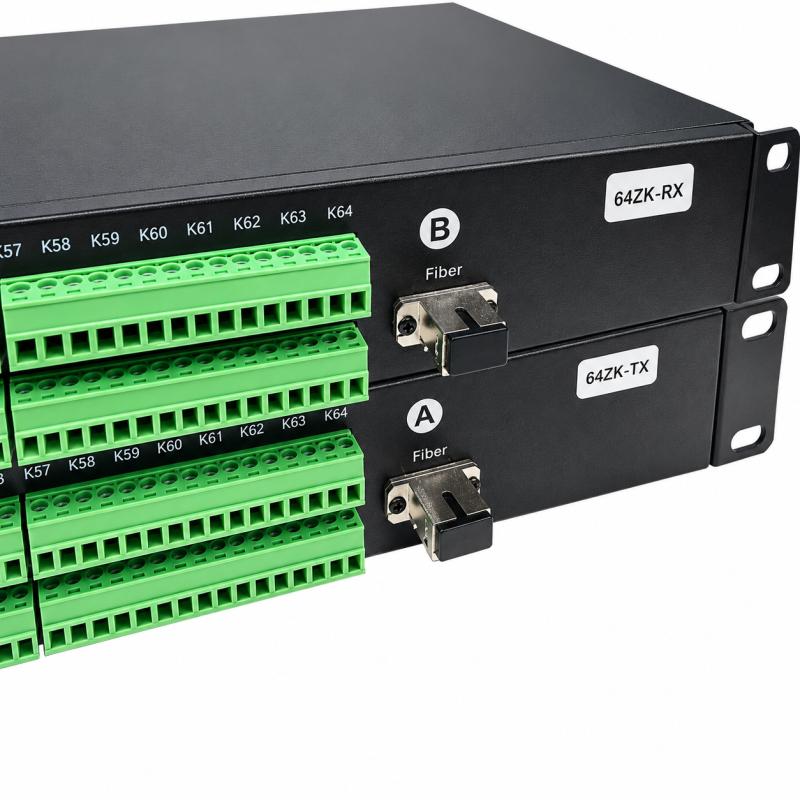

-เชื่อมต่อสาย SC Single Mode Single Fiber ระหว่างตัวส่งและตัวรับ
-รุ่นมาตรฐานรองรับระยะทางสูงสุด 20 กิโลเมตร
-ตรวจสอบหัว Connector และประเภทสาย Fiber ให้ตรงกับอุปกรณ์ก่อนเชื่อมต่อ
4.เปิดระบบ
-จ่ายไฟให้ Converter และตรวจสอบไฟ LED แสดงสถานะ
-อุปกรณ์รองรับการทำงานแบบ Plug-and-Play จึงไม่จำเป็นต้องปรับตั้งค่าทางแสงที่ซับซ้อน
5.ตรวจสอบการส่งสัญญาณ
-เมื่ออุปกรณ์ฝั่งส่งได้รับสถานะ Dry Contact จาก Sensor, Switch หรือ Alarm ระบบจะแปลงสัญญาณเป็น Optical Signal และส่งผ่าน Fiber ไปยังอุปกรณ์ฝั่งรับ
-ฝั่งรับจะแปลงสัญญาณกลับเป็น Dry Contact เพื่อส่งต่อไปยังระบบควบคุมหรืออุปกรณ์ปลายทาง
6.ทดสอบการทำงาน
-ทดลองเปลี่ยนสถานะ NO/NC ของอุปกรณ์ต้นทาง
-ตรวจสอบว่าอุปกรณ์ปลายทางสามารถรับสถานะ Dry Contact ได้ถูกต้องและตรงตามช่องสัญญาณที่กำหนด

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับ Dry Contact ถึง 64 ช่องสัญญาณ เหมาะสำหรับระบบที่มีอุปกรณ์ภาคสนามจำนวนมาก และต้องการรวมสัญญาณไว้ในระบบเดียว
• ส่งสัญญาณผ่านไฟเบอร์ออปติกระยะไกล รองรับ SC Single Mode Single Fiber ระยะทางสูงสุด 20KM ช่วยเชื่อมต่อระบบที่อยู่ห่างกันได้
• ลดปัญหาสัญญาณรบกวน ไฟเบอร์ช่วยลดผลกระทบจาก EMI และ Ground Loop ทำให้เหมาะกับสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้า
• รองรับทั้ง NO และ NC สามารถนำไปใช้งานร่วมกับ Sensor, Switch, Alarm และอุปกรณ์ Dry Contact ได้หลากหลายรูปแบบ
• ส่งสัญญาณแบบ Digital แบบไม่บีบอัดและไม่เกิดการผิดเพี้ยน รองรับการส่งข้อมูลแบบ Real-Time และมีความเที่ยงตรงสูง
• ประหยัดพื้นที่ติดตั้ง ตัวเครื่องเป็นแบบ 19-inch Rack Mount 1U เหมาะกับห้องควบคุม ตู้แร็ค และ Data Center ที่ต้องการจัดวางอุปกรณ์อย่างเป็นระเบียบ
• ติดตั้งง่ายแบบ Plug-and-Play ไม่ต้องปรับตั้งค่าทางแสงที่ซับซ้อน
• เหมาะกับระบบอุตสาหกรรมและระบบรักษาความปลอดภัย เช่น Industrial Automation, Access Control, Alarm, Traffic System, Fire Alarm และ Remote I/O
• มีระบบป้องกันไฟกระชากและฟ้าผ่า ตาม IEC61000-4-5 ช่วยเพิ่มความเหมาะสมในการใช้งานในระบบที่ต้องคำนึงถึงการป้องกัน Surge
• Fanless Design ช่วยให้การทำงานเงียบ เหมาะกับการติดตั้งในห้องควบคุมและตู้ระบบ

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่า ประเภทสัญญาณ NO/NC และการต่อสาย Dry Contact ถูกต้อง ก่อนเปิดใช้งาน
• ตรวจสอบประเภทสาย Fiber ให้ตรงกับรุ่น โดยรุ่นมาตรฐานใช้ SC Single Mode Single Fiber และรองรับระยะทาง 20KM
• ห้ามมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์ขณะที่มีการส่งสัญญาณแสง
• ตรวจสอบการเชื่อมต่อ Phoenix Terminal ให้แน่นและถูกต้องก่อนจ่ายไฟ
• ใช้แหล่งจ่ายไฟ AC 110-220V ตามที่ระบุในเอกสาร และตรวจสอบระบบไฟก่อนติดตั้ง
• ควรติดตั้งอุปกรณ์ในพื้นที่ที่เหมาะสมและมีการระบายอากาศเพียงพอ แม้ตัวอุปกรณ์จะเป็นแบบ Fanless
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูง ฝุ่นมาก หรือมีสภาพแวดล้อมเกินช่วงอุณหภูมิที่กำหนด
• ก่อนถอดหรือเปลี่ยนสายสัญญาณ ควรปิดระบบและตัดแหล่งจ่ายไฟเพื่อความปลอดภัย
• ตรวจสอบไฟ LED แสดงสถานะและการเชื่อมต่อ Fiber หลังติดตั้ง เพื่อให้มั่นใจว่าระบบพร้อมใช้งาน

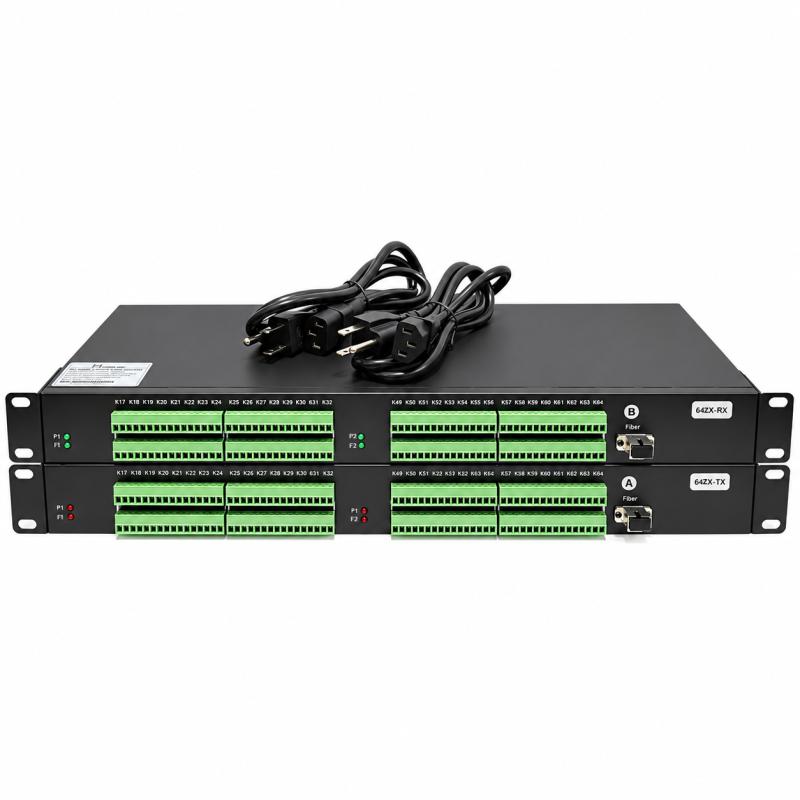

อุปกรณ์ที่จะได้รับ
1) Fiber Media Converter จำนวน 2 เครื่อง
2) Power Plug จำนวน 2 เส้น
