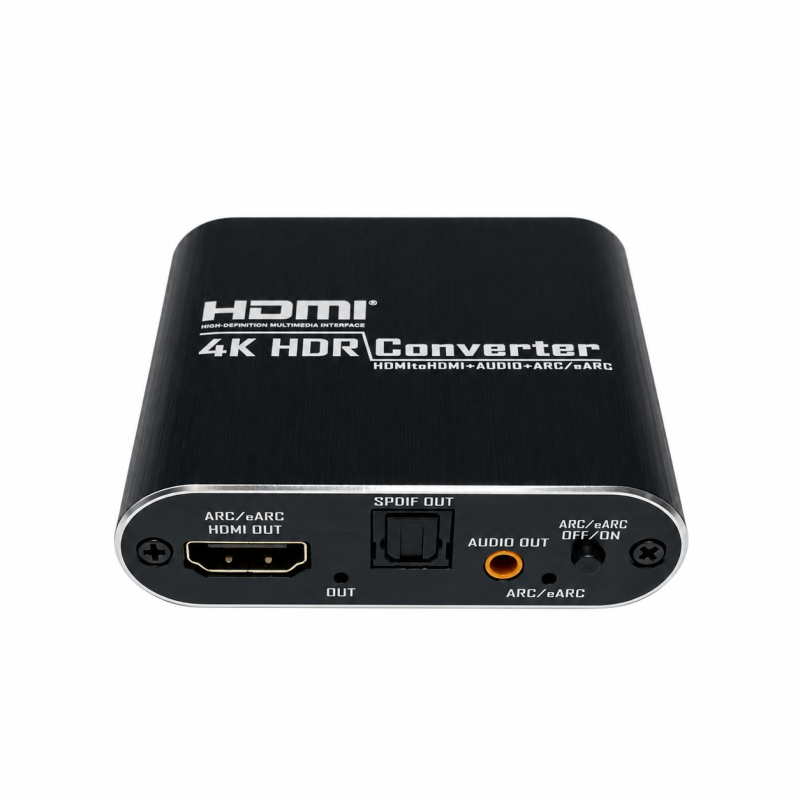

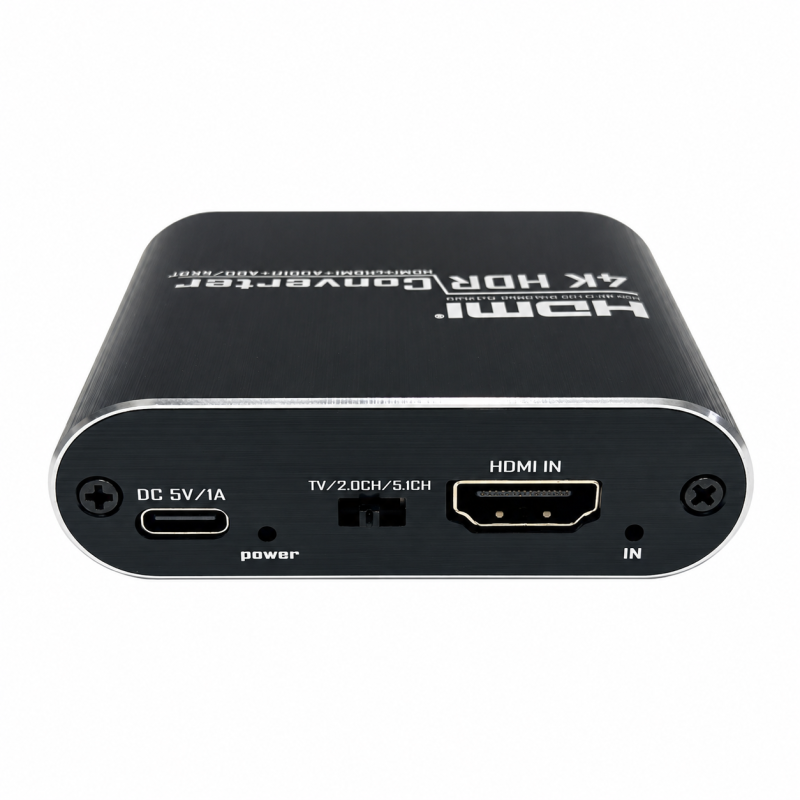

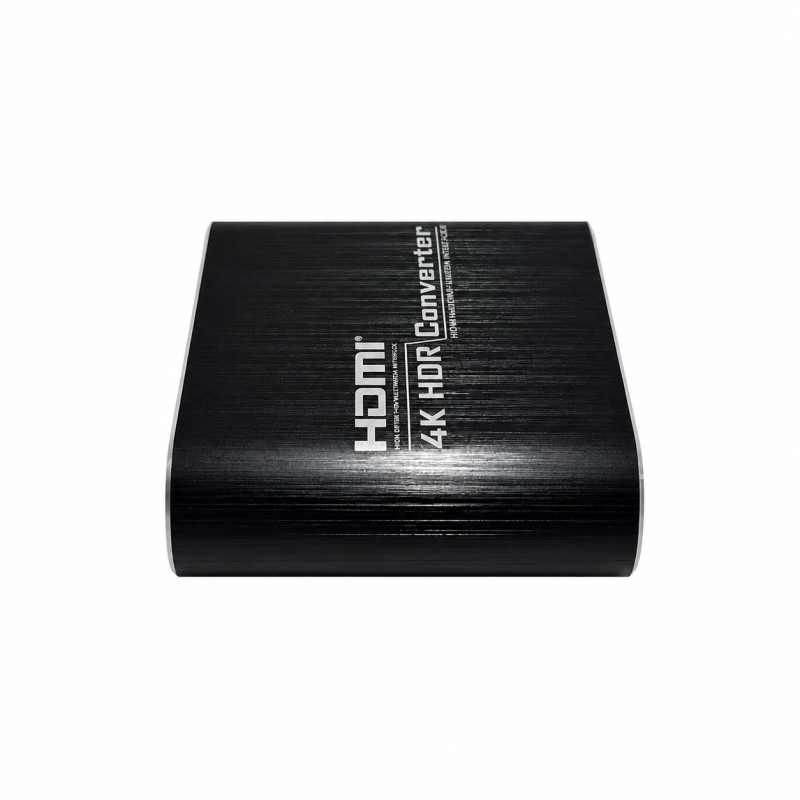

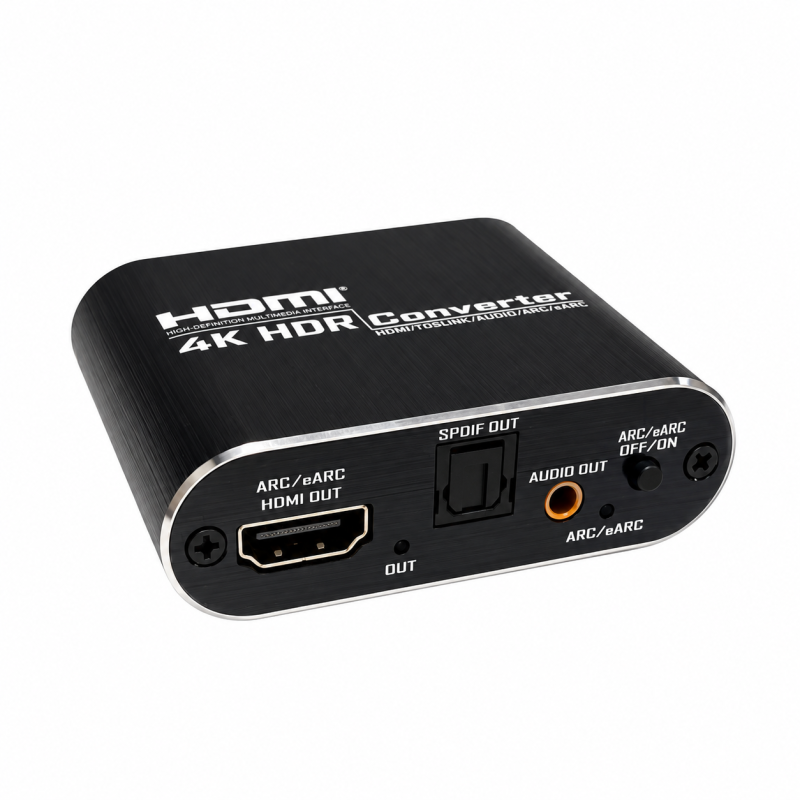

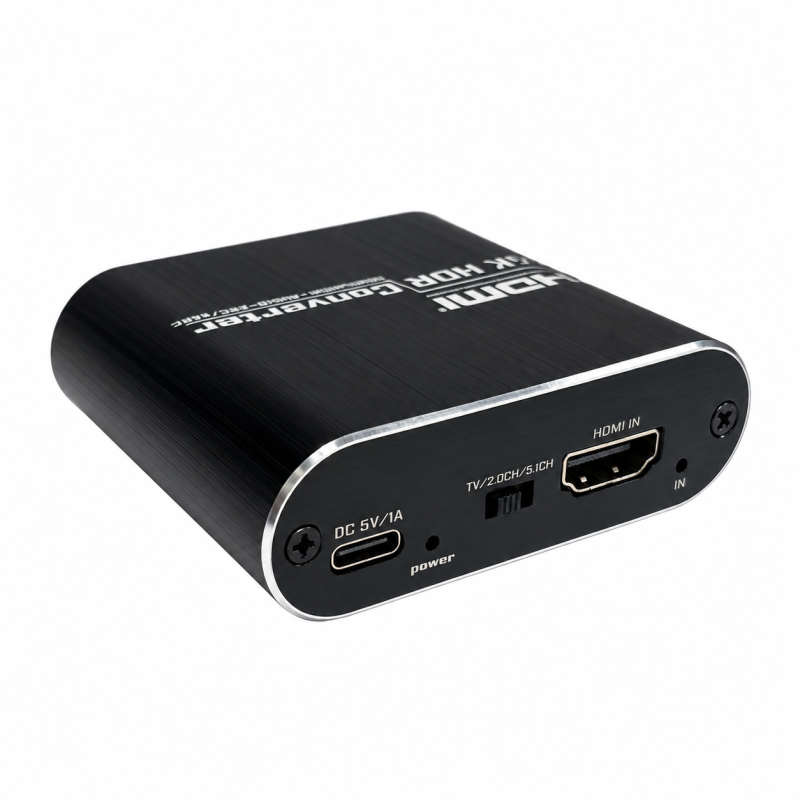

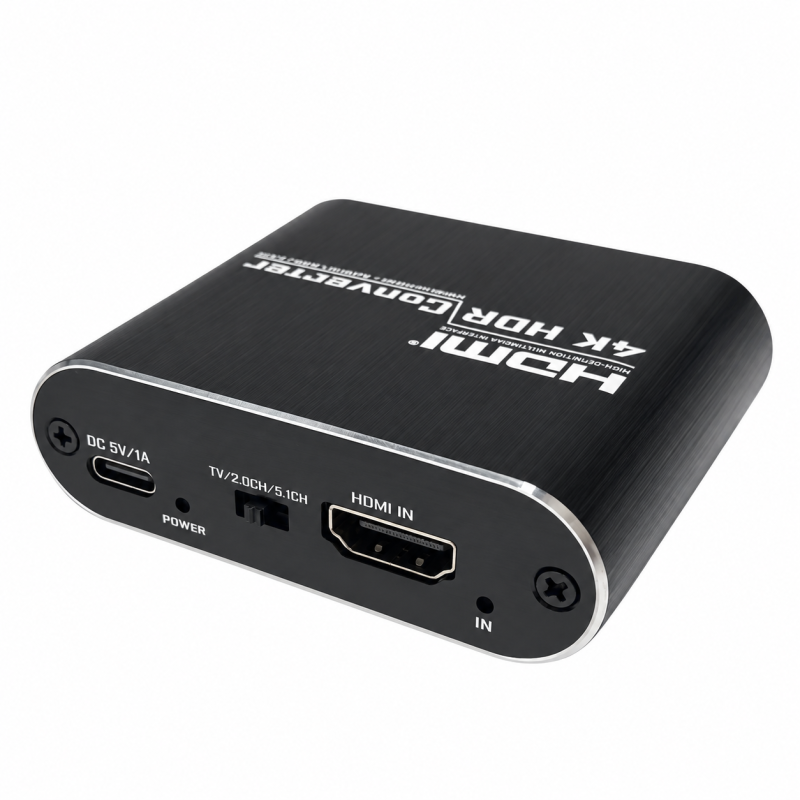

HDMI Audio Extractor 4K@60Hz HDMI 2.0 แยกเสียง HDMI เป็น Optical SPDIF RCA L/R และ AUX 3.5mm รองรับ TV Monitor Soundbar Amplifier รุ่น S-ST-ET-D

เป็น Optical SPDIF RCA L/R และ AUX 3.5mm รองรับ TV Monitor Soundbar Amplifier รุ่น S-ST-ET-D อุปกรณ์แยกสัญญาณเสียงจาก HDMI ที่ออกแบบมาเพื่อเพิ่มความยืดหยุ่นในการเชื่อมต่อระบบภาพและเสียง รองรับความละเอียดสูงสุด 4K@60Hz พร้อมรองรับ HDMI 2.0 และ HDCP 2.2 สามารถแยกเสียงจากแหล่งสัญญาณ HDMI ออกเป็นเสียงดิจิทัลผ่าน Optical SPDIF และเสียงอนาล็อกผ่าน AUX 3.5mm เหมาะสำหรับใช้งานร่วมกับ TV, Monitor, เครื่องเล่น Blu-ray, PS4/PS5, Xbox, Apple TV, Soundbar, ลำโพง และเครื่องขยายเสียง  ตัวอุปกรณ์รองรับการส่งสัญญาณเสียงแบบ 5.1 Channel ผ่าน Optical SPDIF ช่วยให้สามารถนำเสียงจากอุปกรณ์ HDMI ไปใช้งานกับระบบโฮมเธียเตอร์ได้อย่างสะดวก พร้อมรองรับสัญญาณเสียง PCM สำหรับการใช้งานทั่วไป และมีฟังก์ชัน HDMI ARC สำหรับรับสัญญาณเสียงกลับจากทีวีที่รองรับ ARC/eARC จึงเหมาะทั้งสำหรับการใช้งานภายในบ้าน ห้องประชุม ห้องเรียน หรือระบบภาพและเสียงต่าง ๆ ที่ต้องการแยกเสียงจาก HDMI โดยเฉพาะ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. การใช้งานเป็น HDMI Audio Extractor
-เชื่อมต่ออุปกรณ์ต้นทาง เช่น PS5, PS4, Xbox, Blu-ray Player หรือ Apple TV เข้ากับช่อง HDMI IN ของตัวแยกสัญญาณ
-เชื่อมต่อช่อง HDMI OUT เข้ากับ TV หรือ Monitor
-เลือกช่องสัญญาณ HDMI ที่ต้องการใช้งานด้วยปุ่ม Switch
-เชื่อมต่อสายเสียงจากเอาต์พุตของอุปกรณ์ไปยังอุปกรณ์เสียงที่ต้องการ
Optical SPDIF → Soundbar/Amplifier/Home Theater
AUX 3.5mm → ลำโพง/หูฟัง/เครื่องขยายเสียง
-ต่อสาย Micro USB 5V เพื่อจ่ายไฟให้อุปกรณ์
-เปิดอุปกรณ์ต้นทางและ TV/Monitor จากนั้นตรวจสอบสัญญาณภาพและเสียง
2. การใช้งานเสียง 5.1 Channel
-เชื่อมต่ออุปกรณ์ต้นทางผ่าน HDMI
-เชื่อมต่อ Optical SPDIF เข้ากับเครื่องเสียงหรือ Home Theater ที่รองรับ 5.1CH
-ตั้งค่า Audio Output ของอุปกรณ์ต้นทางเป็นระบบเสียงที่รองรับ 5.1CH
-อุปกรณ์ต้นทางและอุปกรณ์ปลายทางต้องรองรับ 5.1CH จึงจะสามารถรับเสียงหลายช่องสัญญาณได้ หากไม่รองรับ ระบบอาจส่งออกเป็น 2CH PCM
3. การใช้งาน HDMI ARC
-ตรวจสอบว่า TV มีพอร์ต HDMI ARC หรือ eARC
-เชื่อมต่อพอร์ต HDMI ARC/eARC ของ TV เข้ากับช่อง HDMI OUT ของตัวแยกสัญญาณ
-กดปุ่มเลือกสัญญาณให้เป็นโหมด ARC
-เข้าเมนูเสียงของ TV และตั้งค่า Audio Output เป็น ARC
-เชื่อมต่อเอาต์พุตเสียง Optical หรือ AUX ไปยัง Soundbar/Amplifier ตามต้องการ
หมายเหตุ: เมื่อใช้งาน ARC อาจไม่สามารถปรับระดับเสียงด้วยรีโมต TV ได้ ขึ้นอยู่กับระบบและอุปกรณ์ที่เชื่อมต่อ
4. การใช้งานกับอุปกรณ์ 3 แหล่งสัญญาณ
-เชื่อมต่ออุปกรณ์ HDMI เข้ากับช่อง IN1, IN2 และ IN3
-ใช้ปุ่ม Switch เพื่อเลือกแหล่งสัญญาณที่ต้องการ
-สัญญาณเสียงจากช่องที่เลือกจะถูกส่งออกผ่าน Optical SPDIF/AUX 3.5mm
5. ข้อแนะนำในการใช้งาน 4K@60Hz
สำหรับการส่งสัญญาณ 4K@60Hz ควรใช้สาย HDMI High Speed หรือ Premium High Speed ที่มีคุณภาพดี และตรวจสอบว่าอุปกรณ์ต้นทาง รวมถึง TV/Monitor รองรับ 4K@60Hz และ HDMI 2.0 เพื่อให้ได้ประสิทธิภาพตามที่ต้องการ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• แยกเสียงจาก HDMI ได้สะดวก ช่วยส่งสัญญาณภาพไปยัง TV/Monitor พร้อมแยกเสียงไปยังระบบเครื่องเสียง
• รองรับภาพความละเอียดสูง รองรับสูงสุด 4K@60Hz เหมาะสำหรับการรับชมภาพยนตร์ เล่นเกม และใช้งานด้านมัลติมีเดีย
• รองรับเสียงดิจิทัลคุณภาพสูง ผ่านช่อง Optical SPDIF และรองรับเสียงหลายช่องสัญญาณสูงสุด 5.1CH เมื่ออุปกรณ์ที่เกี่ยวข้องรองรับ
• รองรับเสียงอนาล็อก ผ่านช่อง AUX 3.5mm สามารถเชื่อมต่อลำโพง หูฟัง หรือเครื่องขยายเสียงได้
• รองรับอุปกรณ์หลากหลาย เช่น PS4, PS5, Xbox, Blu-ray Player, Apple TV, TV และอุปกรณ์ HDMI อื่น ๆ
• รองรับ HDMI ARC สามารถรับเสียงจาก TV ที่มีพอร์ต ARC/eARC เพื่อนำไปส่งต่อยังระบบเสียงภายนอก
• เลือกใช้งานแหล่งสัญญาณได้หลายช่อง รองรับอินพุต HDMI 3 ช่อง พร้อมปุ่ม Switch สำหรับเลือกช่องที่ต้องการ
• ติดตั้งง่าย ใช้งานสะดวก ไม่ต้องตั้งค่าซับซ้อน เหมาะสำหรับทั้งการใช้งานภายในบ้านและระบบภาพและเสียง
• ขนาดกะทัดรัด ประหยัดพื้นที่ติดตั้งและสะดวกต่อการจัดวาง

ข้อควรระวังในการใช้งาน

• ควรใช้ อะแดปเตอร์/แหล่งจ่ายไฟ Micro USB 5V ที่มีคุณภาพและจ่ายไฟได้เหมาะสมกับอุปกรณ์
• การใช้งาน 4K@60Hz ควรเลือกใช้สาย HDMI High Speed หรือ Premium High Speed ที่มีคุณภาพ เพื่อป้องกันปัญหาภาพกระตุกหรือสัญญาณขาดหาย
• การส่งเสียง 5.1CH ผ่าน Optical SPDIF ต้องตรวจสอบว่าแหล่งสัญญาณและอุปกรณ์ปลายทางรองรับ 5.1CH หากไม่รองรับ อาจได้รับเสียงเพียง 2CH PCM
• ก่อนใช้งาน HDMI ARC ต้องตรวจสอบว่า TV มีพอร์ต HDMI ARC/eARC และตั้งค่า Audio Output ของ TV เป็น ARC
• เมื่อใช้งาน ARC อาจไม่สามารถปรับระดับเสียงด้วยรีโมต TV ได้ ขึ้นอยู่กับอุปกรณ์และระบบที่ใช้งาน
• หากใช้กับ Monitor หรือ Projector บางรุ่นที่มีโครงสร้าง HDMI อ้างอิงจากมาตรฐาน VGA อาจไม่สามารถส่งเสียงออกทาง Optical หรือ AUX ได้ เนื่องจากข้อจำกัดด้าน EDID ของอุปกรณ์
• ควรปิดหรือถอดแหล่งจ่ายไฟก่อนเปลี่ยนการเชื่อมต่อสาย เพื่อช่วยลดความเสี่ยงต่อความเสียหายของอุปกรณ์
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความชื้น น้ำ ความร้อนสูง หรือฝุ่นสะสมมาก
• ไม่ควรถอดหรือดัดแปลงตัวเครื่อง เนื่องจากอาจทำให้อุปกรณ์เสียหายและส่งผลต่อการรับประกัน

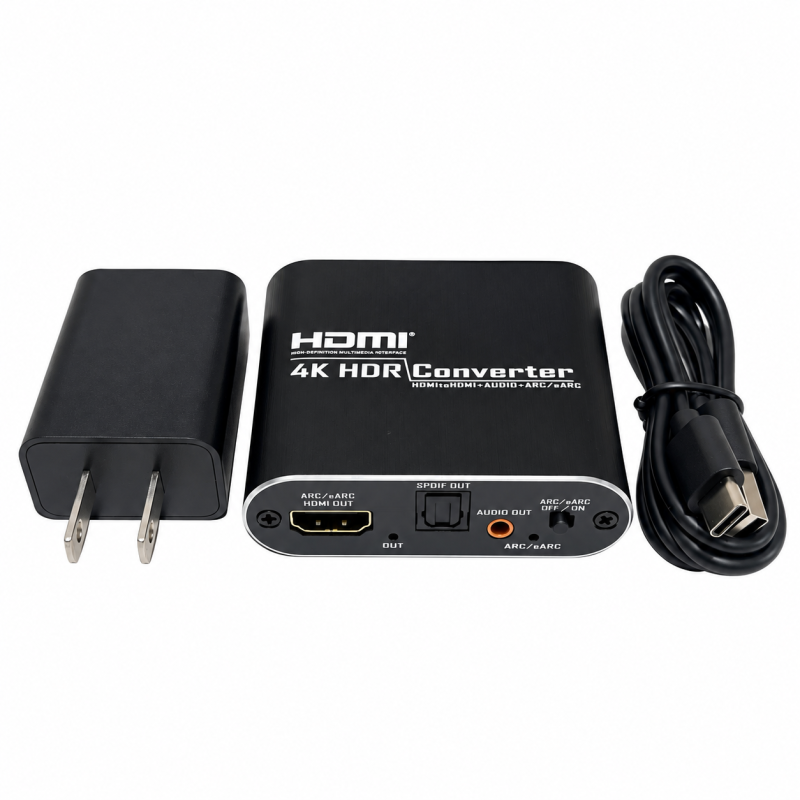

อุปกรณ์ที่จะได้รับ
1) HDMI Audio Extractor รุ่น S-ST-ET-D × 1 เครื่อง
2) สาย USB to Type-C × 1 เส้น
3) หัว Adapter × 1 หัว
