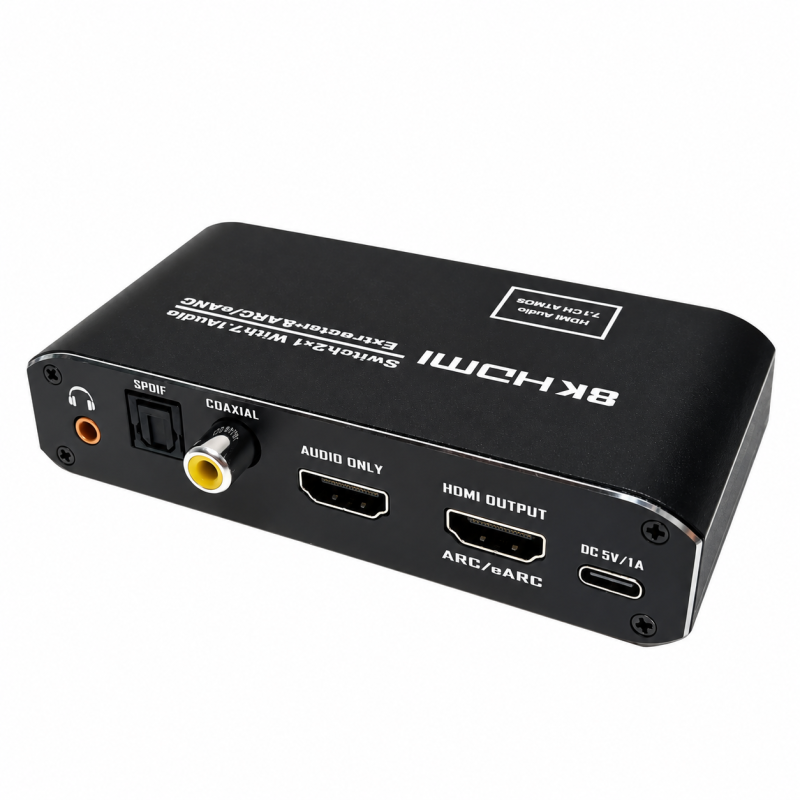

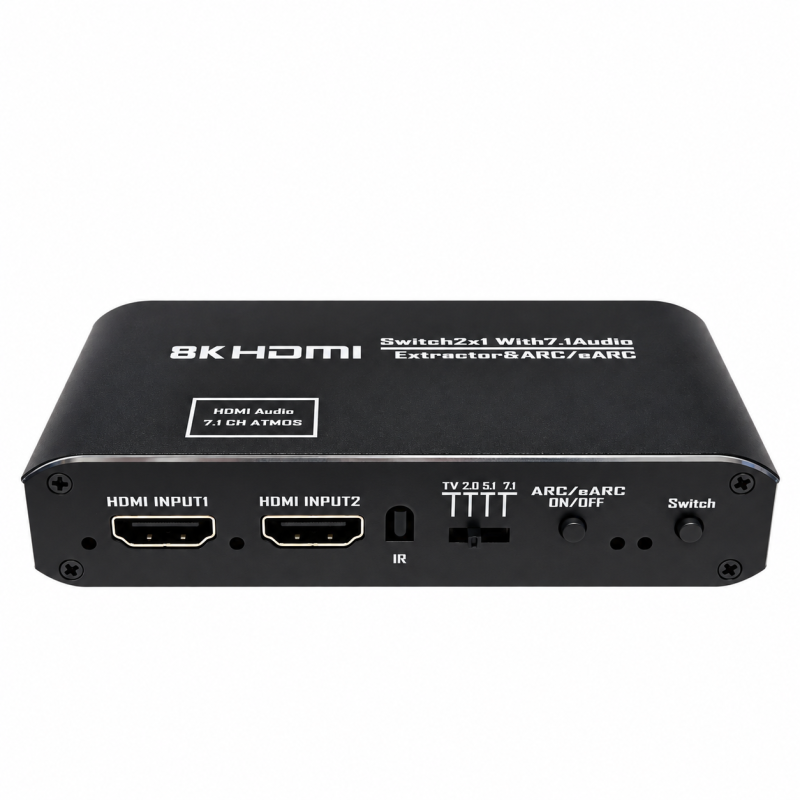

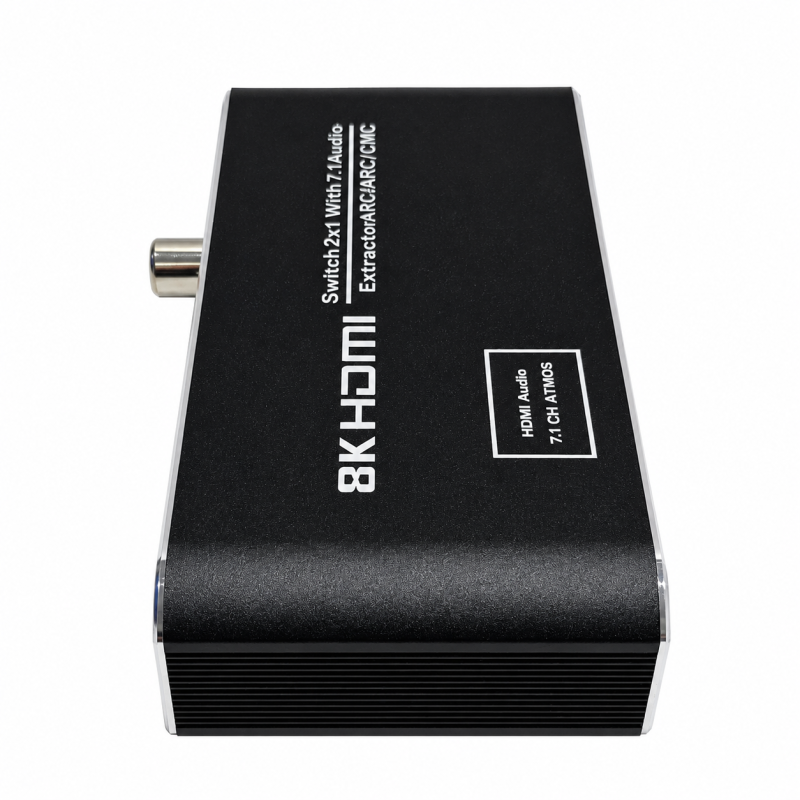

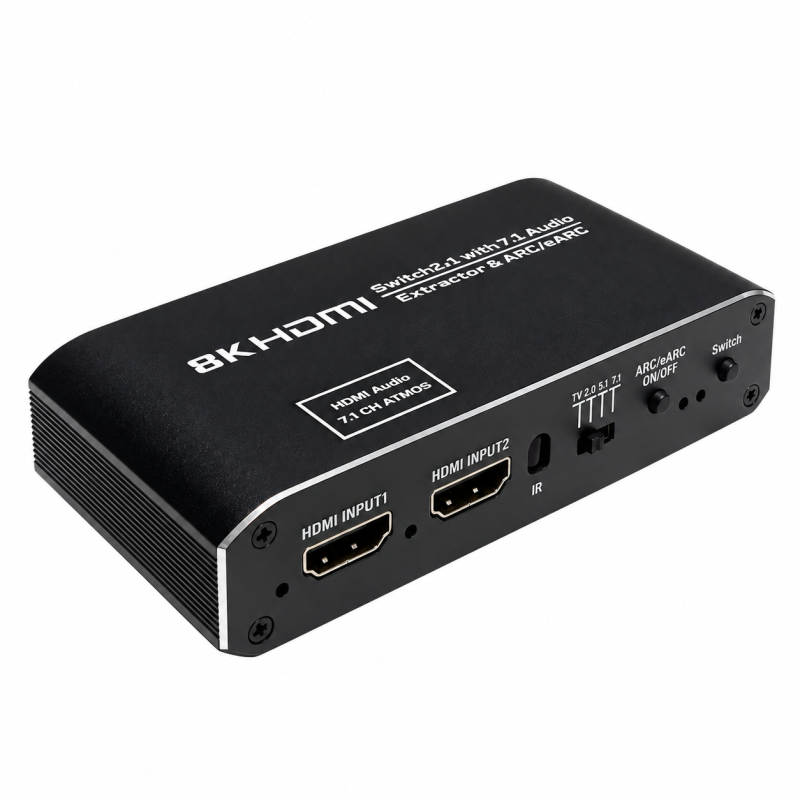

HDMI Switch 2x1 ออก พร้อม Audio Extractor และ ARC 4K@60Hz รองรับ SPDIF Optical Coaxial Audio Out 7.1CH สำหรับ TV PS5 Xbox Soundbar รุ่น S-ST-ET-201B

เป็นอุปกรณ์มัลติฟังก์ชันสำหรับจัดการสัญญาณภาพและเสียงผ่าน HDMI รองรับ HDMI 2.0B และความละเอียดสูงสุด 4K@60Hz พร้อมฟังก์ชันสลับสัญญาณ HDMI 2 ช่องไปยังจอแสดงผล 1 ช่อง และแยกสัญญาณเสียงออกเป็น Optical SPDIF, Coaxial และ AUX 3.5mm เพื่อเชื่อมต่อกับ Soundbar, Amplifier, ลำโพง หรือหูฟังได้อย่างสะดวก ตัวเครื่องรองรับระบบเสียงสูงสุด 7.1CH รวมถึง Dolby Atmos, Dolby TrueHD และ DTS-HD พร้อมรองรับ ARC/eARC ช่วยให้สามารถส่งและรับสัญญาณเสียงจากทีวีได้อย่างมีประสิทธิภาพ นอกจากนี้ยังรองรับ HDR10, HDCP และ EDID พร้อมรีโมต IR สำหรับควบคุมการสลับช่องสัญญาณจากระยะไกล เหมาะสำหรับใช้งานร่วมกับ TV, PS4/PS5, Xbox, Nintendo Switch, Blu-ray Player, Apple TV, Roku และอุปกรณ์ HDMI อื่น ๆ ด้วยการรวมฟังก์ชัน HDMI Switch + Audio Extractor + ARC/eARC ไว้ในอุปกรณ์เดียว รุ่น S-ST-ET-201B จึงเหมาะสำหรับการจัดระบบภาพและเสียงภายในบ้าน ห้องประชุม ห้องเรียน หรือชุด Home Theater ที่ต้องการความยืดหยุ่นในการเชื่อมต่ออุปกรณ์หลายประเภท

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่ออุปกรณ์ HDMI
นำอุปกรณ์ต้นทาง เช่น PS5, PS4, Xbox, Nintendo Switch, Blu-ray Player หรือ Laptop เชื่อมต่อเข้ากับช่อง HDMI INPUT 1 หรือ HDMI INPUT 2 ของ S-ST-ET-201B
2. เชื่อมต่อเข้าจอแสดงผล
ใช้สาย HDMI จากช่อง HDMI OUTPUT ของ S-ST-ET-201B เชื่อมต่อไปยัง TV, Monitor หรือ Projector
3. เชื่อมต่อระบบเสียง
สามารถเลือกใช้เอาต์พุตเสียงตามอุปกรณ์ที่ต้องการได้ เช่น
Optical SPDIF (Toslink) → Soundbar/DAC/Amplifier
Coaxial → เครื่องเสียงหรือ Amplifier ที่รองรับ Coaxial
AUX 3.5mm → ลำโพงหรือหูฟัง
HDMI ARC/eARC → เชื่อมต่อกับ TV หรือ Soundbar ที่รองรับ ARC/eARC
4. ต่ออะแดปเตอร์ไฟ
เชื่อมต่ออะแดปเตอร์ DC 5V/1A เข้ากับช่องไฟของตัวอุปกรณ์ จากนั้นเสียบอะแดปเตอร์เข้ากับแหล่งจ่ายไฟ
5. เลือกแหล่งสัญญาณ HDMI
กดปุ่ม Switch บนตัวเครื่อง หรือใช้ IR Remote Control เพื่อเลือก HDMI Input 1 หรือ HDMI Input 2 ที่ต้องการใช้งาน
6. ตั้งค่าโหมดเสียง
เลือกโหมดเสียงให้เหมาะกับอุปกรณ์ที่เชื่อมต่อ เช่น TV/5.1/7.1CH โดยควรตั้งค่าระบบเสียงของอุปกรณ์ต้นทางและทีวีให้ตรงกับรูปแบบเสียงที่ต้องการ
7. การใช้งาน ARC/eARC
หากต้องการรับเสียงจากทีวีผ่าน ARC/eARC ให้เชื่อมต่อ HDMI จากพอร์ต HDMI ARC/eARC ของทีวี เข้ากับพอร์ตที่รองรับ ARC/eARC ของอุปกรณ์ และเปิดใช้งานฟังก์ชัน ARC/eARC บนทีวี
8. ตรวจสอบสัญญาณ
เมื่อเชื่อมต่อครบแล้ว ให้เลือก Input ที่ถูกต้องบนอุปกรณ์และตรวจสอบภาพ/เสียง หากไม่มีสัญญาณ ควรตรวจสอบสาย HDMI, แหล่งสัญญาณ และการตั้งค่าความละเอียดของอุปกรณ์

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รวมหลายฟังก์ชันในอุปกรณ์เดียว ทั้ง HDMI Switch, Audio Extractor และ ARC/eARC ช่วยลดจำนวนอุปกรณ์และสายที่ต้องใช้
• รองรับ HDMI 2.0B และ 4K@60Hz ให้ภาพความละเอียดสูง เหมาะกับ TV, Monitor และ Projector รุ่นใหม่
• รองรับอุปกรณ์ HDMI 2 เครื่อง สามารถสลับการใช้งานระหว่างเครื่องเล่นเกมหรืออุปกรณ์ต่าง ๆ ได้สะดวก
• แยกเสียงออกจากสัญญาณ HDMI ได้ รองรับ Optical, Coaxial และ AUX 3.5mm ทำให้เชื่อมต่อกับอุปกรณ์เสียงได้หลากหลาย
• รองรับระบบเสียงหลายรูปแบบ รวมถึง LPCM 7.1CH, Dolby TrueHD, Dolby Atmos และ DTS-HD ตามความสามารถของอุปกรณ์ต้นทางและปลายทาง
• รองรับ ARC/eARC ช่วยเชื่อมต่อระบบเสียงกับทีวีที่รองรับ ARC/eARC ได้สะดวก
• มีรีโมต IR สามารถสลับ HDMI Input ได้โดยไม่ต้องเดินไปกดที่ตัวเครื่อง
• เหมาะสำหรับ Gaming และ Home Theater สามารถใช้งานร่วมกับ PS5, Xbox, Nintendo Switch, Blu-ray Player และอุปกรณ์ HDMI อื่น ๆ
• ตัวเครื่องขนาดกะทัดรัด ประหยัดพื้นที่และจัดวางได้ง่าย
• ช่วยจัดระบบสายสัญญาณ เหมาะสำหรับบ้าน ห้องประชุม ห้องเรียน หรือระบบความบันเทิงที่มีอุปกรณ์หลายตัว

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่า แรงดันไฟของอะแดปเตอร์เป็น DC 5V/1A ก่อนเชื่อมต่อ
• ควรใช้สาย HDMI คุณภาพดี โดยเฉพาะเมื่อต้องการใช้งานที่ 4K@60Hz
• ประสิทธิภาพของภาพและเสียงขึ้นอยู่กับความสามารถของ อุปกรณ์ต้นทาง จอแสดงผล สาย HDMI และระบบเสียง ที่นำมาใช้งานร่วมกัน
• หากใช้งานระบบ Dolby Atmos/7.1CH/eARC อุปกรณ์ต้นทางและปลายทางต้องรองรับมาตรฐานดังกล่าวด้วย
• ไม่แนะนำให้ใช้งานร่วมกับ สาย HDMI to DVI เนื่องจากอุปกรณ์ไม่รองรับ DVI
• หากภาพกระพริบ ภาพหาย หรือไม่มีเสียง ให้ตรวจสอบสาย HDMI, Input/Output และการตั้งค่าความละเอียดหรือ Audio Format
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความร้อนสูง ความชื้น น้ำ หรือฝุ่นมาก
• ไม่ควรวางสิ่งของปิดทับตัวเครื่องหรือช่องระบายอากาศ เพื่อป้องกันความร้อนสะสม
• ควรปิดหรือถอดอะแดปเตอร์ออกก่อนทำการถอดเปลี่ยนสายสัญญาณจำนวนมาก
• เก็บรีโมตและแบตเตอรี่ให้ห่างจากความร้อนและความชื้น และตรวจสอบขั้วแบตเตอรี่ให้ถูกต้องก่อนใช้งาน

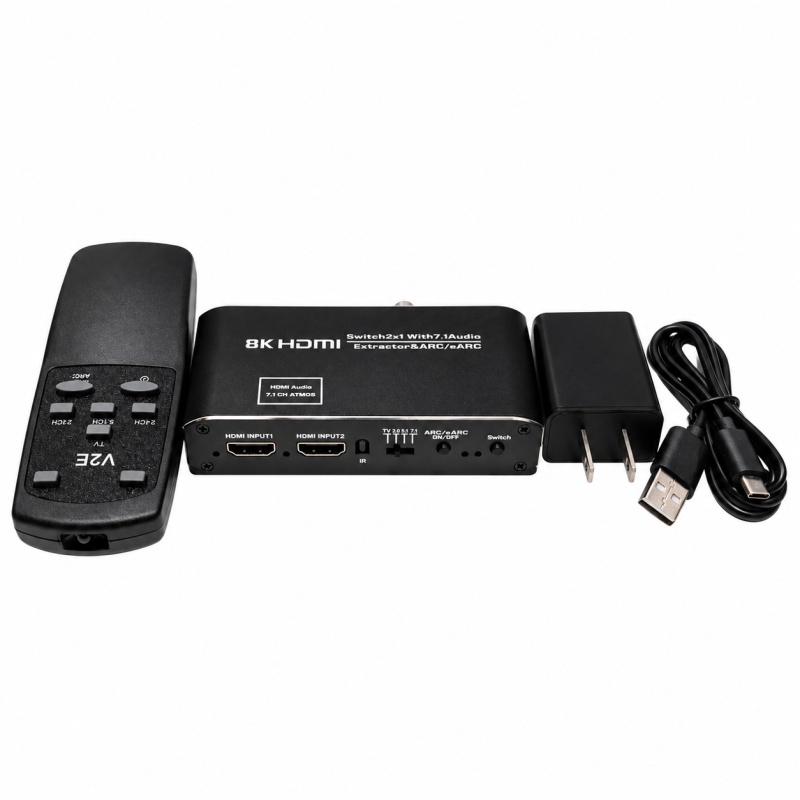

อุปกรณ์ที่จะได้รับ
1) HDMI Audio Extractor/Switch 2x1 จำนวน 1 เครื่อง
2) รีโมตคอนโทรล IR จำนวน 1 ชิ้น
3) หัวอะแดปเตอร์ไฟ จำนวน 1 ชิ้น
4) สาย USB to Type C จำนวน 1 ชิ้น
