HDMI Switch 4x1 พร้อม Audio Extractor และ ARC 4K@60Hz รองรับ SPDIF Optical Coaxial และ RCA L/R 5.1CH สำหรับ TV PS5 Xbox Soundbar รุ่น S-ST-ET-401

อุปกรณ์ที่รวมความสามารถของ HDMI Switch และตัวแยกสัญญาณเสียงไว้ในเครื่องเดียว รองรับการเชื่อมต่ออุปกรณ์ HDMI ได้ถึง 4 แหล่งสัญญาณ และสลับเลือกใช้งานผ่านรีโมตคอนโทรลหรือปุ่มบนตัวเครื่องได้อย่างสะดวก รองรับความละเอียดภาพสูงสุด 4K@60Hz พร้อม HDMI 2.0b, HDCP 2.2, HDR10, RGB 8:8:8 และแบนด์วิดท์สูงสุด 18Gbps ช่วยให้ภาพคมชัดและสีสันสมจริง พร้อมฟังก์ชัน Audio Extractor สำหรับแยกเสียงออกทาง SPDIF Optical, Coaxial และ RCA L/R รองรับโหมดเสียง 2.0CH, 5.1CH และ TV Mode เหมาะสำหรับใช้งานร่วมกับ TV, PS5, Xbox, Blu-ray Player, Soundbar, Amplifier, Projector และอุปกรณ์ HDMI อื่น ๆ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่ออุปกรณ์ HDMI
เชื่อมต่ออุปกรณ์ต้นทาง เช่น PS5, Xbox, Blu-ray Player, TV Box, PC หรือกล้อง HDMI เข้ากับช่อง IN1–IN4
สามารถเชื่อมต่ออุปกรณ์ได้สูงสุด 4 เครื่อง
2. เชื่อมต่อจอแสดงผล
ใช้สาย HDMI เชื่อมต่อจากช่อง HDMI OUT/ARC ของ S-ST-ET-401 ไปยัง TV, Monitor หรือ Projector
หากต้องการใช้งานฟังก์ชัน ARC ให้ตรวจสอบว่า TV และอุปกรณ์ปลายทางรองรับ ARC
3. เชื่อมต่อระบบเสียง
เลือกช่องสัญญาณเสียงให้เหมาะกับอุปกรณ์ที่ใช้งาน
SPDIF Optical → เชื่อมต่อ Soundbar, AV Receiver หรือ DAC
Coaxial → เชื่อมต่อเครื่องเสียงหรือ AV Receiver ที่มี Coaxial Input
RCA L/R → เชื่อมต่อ Amplifier, ลำโพง หรือเครื่องเสียงระบบ Stereo
4. เชื่อมต่อแหล่งจ่ายไฟ
ต่อสายไฟเข้ากับช่อง DC 5V
จากนั้นเปิด TV/Monitor และอุปกรณ์ HDMI ที่ต้องการใช้งาน
5. เลือกช่อง HDMI
กดปุ่ม Select บนตัวเครื่องเพื่อสลับระหว่าง IN1–IN4
หรือใช้ รีโมตคอนโทรล IR เพื่อเลือกช่องสัญญาณที่ต้องการได้จากระยะไกล
ไฟแสดงสถานะจะช่วยระบุช่อง Input ที่กำลังเลือกใช้งาน
6. ตั้งค่าโหมดเสียง
เลือกโหมดเสียงให้เหมาะกับระบบที่เชื่อมต่อ
2.0CH → สำหรับเสียง Stereo ผ่าน RCA L/R หรือ SPDIF
5.1CH → สำหรับระบบเสียงหลายช่องสัญญาณผ่าน SPDIF Optical หรือ Coaxial
TV Mode → ให้รูปแบบเสียงเป็นไปตามการตั้งค่าหรือความสามารถของ TV
7. การใช้งาน ARC
เปิดฟังก์ชัน ARC บน TV หากต้องการส่งเสียงจาก TV กลับมายังอุปกรณ์เสียง
ตั้งค่า Audio Output ของ TV เป็น HDMI ARC
ตรวจสอบให้ Soundbar หรือ AV Receiver รองรับ ARC เช่นเดียวกัน
8. ตรวจสอบสัญญาณ
หลังจากเชื่อมต่อทั้งหมดแล้ว ให้เลือก Input ที่ต้องการและตรวจสอบภาพบน TV/Monitor หากต้องการใช้งานเสียง 5.1CH ควรตรวจสอบว่า อุปกรณ์ต้นทาง, S-ST-ET-401 และอุปกรณ์เสียงปลายทางรองรับรูปแบบเสียงเดียวกัน เพื่อให้สามารถถอดรหัสเสียงได้อย่างถูกต้อง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รวมหลายฟังก์ชันไว้ในเครื่องเดียว ทั้ง HDMI Switch, Audio Extractor และ ARC ช่วยลดจำนวนอุปกรณ์ในระบบ
• รองรับ HDMI สูงสุด 4 แหล่งสัญญาณ สามารถเชื่อมต่อ PS5, Xbox, Blu-ray Player, TV Box หรือ PC ได้พร้อมกัน
• รองรับภาพ 4K@60Hz ให้ภาพความละเอียดสูง เหมาะกับ TV และจอ 4K
• แยกเสียงออกจาก HDMI ได้หลายรูปแบบ รองรับ Optical SPDIF, Coaxial และ RCA L/R ช่วยให้เชื่อมต่อกับระบบเสียงได้หลากหลาย
• รองรับระบบเสียง 2.0CH และ 5.1CH เหมาะทั้งการใช้งานแบบ Stereo และระบบโฮมเธียเตอร์
• รองรับ ARC ช่วยส่งสัญญาณเสียงจาก TV กลับไปยังระบบเสียงที่รองรับ ARC
• สลับช่องสัญญาณได้สะดวก เลือกผ่านปุ่มบนตัวเครื่องหรือรีโมตคอนโทรล
• รองรับอุปกรณ์หลากหลาย เหมาะสำหรับ TV, Monitor, Projector, Soundbar, Amplifier และ AV Receiver
• เหมาะสำหรับงานหลายรูปแบบ เช่น โฮมเธียเตอร์ ห้องประชุม ห้องเรียน สำนักงาน และระบบความบันเทิงภายในบ้าน
• ช่วยจัดระบบสายให้เป็นระเบียบ ลดความจำเป็นในการถอดและเปลี่ยนสาย HDMI บ่อยครั้ง

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่า อุปกรณ์ต้นทาง จอแสดงผล และอุปกรณ์เสียงรองรับความละเอียดและรูปแบบเสียงเดียวกัน
• การใช้งาน 4K@60Hz ควรเลือกใช้สาย HDMI ที่รองรับ HDMI 2.0 หรือแบนด์วิดท์ 18Gbps เพื่อให้ได้ประสิทธิภาพตามต้องการ
• หากต้องการใช้งาน 5.1CH อุปกรณ์ปลายทาง เช่น Soundbar หรือ AV Receiver ต้องรองรับรูปแบบเสียงดังกล่าว
• สำหรับการใช้งาน ARC TV และอุปกรณ์เสียงต้องรองรับ ARC และควรเปิดฟังก์ชัน ARC ในเมนูของ TV
• ตรวจสอบโหมดเสียง 2.0CH/5.1CH/TV Mode ให้ถูกต้องก่อนใช้งาน เพื่อให้ตรงกับระบบเสียงที่เชื่อมต่อ
• ใช้ แหล่งจ่ายไฟ DC 5V ตามที่อุปกรณ์กำหนด ไม่ควรใช้แรงดันไฟเกินกว่าที่ระบุ
• ไม่ควรวางเครื่องในบริเวณที่มี ความชื้น น้ำ หรือความร้อนสูง และควรมีช่องระบายอากาศเพียงพอ
• ควรปิดหรือถอดแหล่งจ่ายไฟก่อนทำการ ถอดหรือเปลี่ยนการเชื่อมต่อสาย หากระบบมีอาการผิดปกติ
• หากไม่มีภาพหรือเสียง ควรตรวจสอบสาย HDMI, แหล่งสัญญาณ Input, ช่อง Output, การตั้งค่าความละเอียด และการตั้งค่าเสียงของอุปกรณ์ที่เชื่อมต่อก่อนใช้งานต่อ

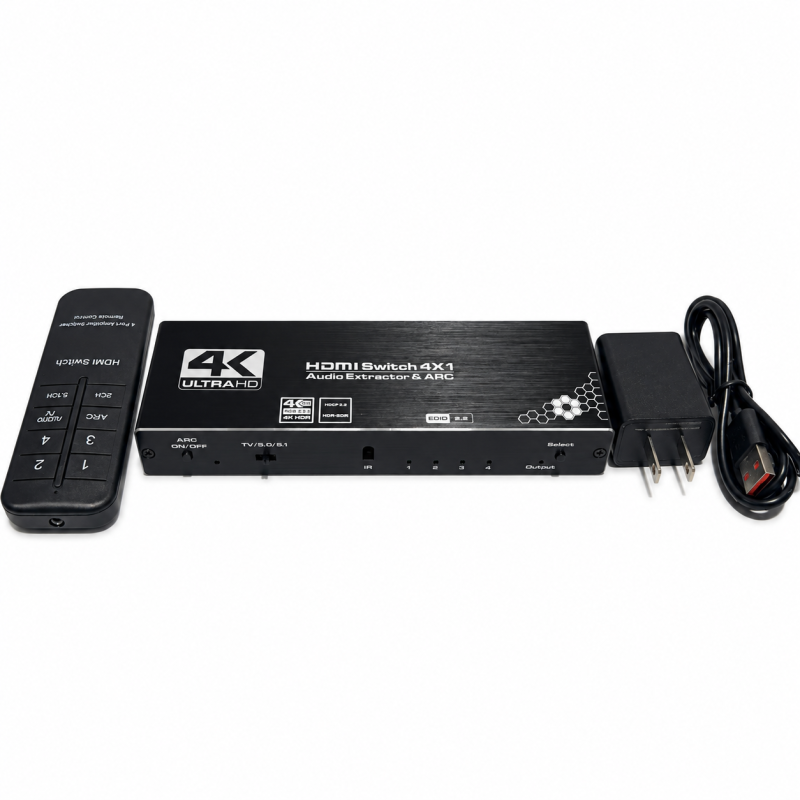

อุปกรณ์ที่จะได้รับ
1) HDMI Switch 4x1 Audio Extractor รุ่น S-ST-ET-401 จำนวน 1 เครื่อง
2) รีโมตคอนโทรล IR จำนวน 1 ชิ้น
3) หัวอะแดปเตอร์ไฟ จำนวน 1 ชิ้น
4) สาย USB to Type C จำนวน 1 ชิ้น
