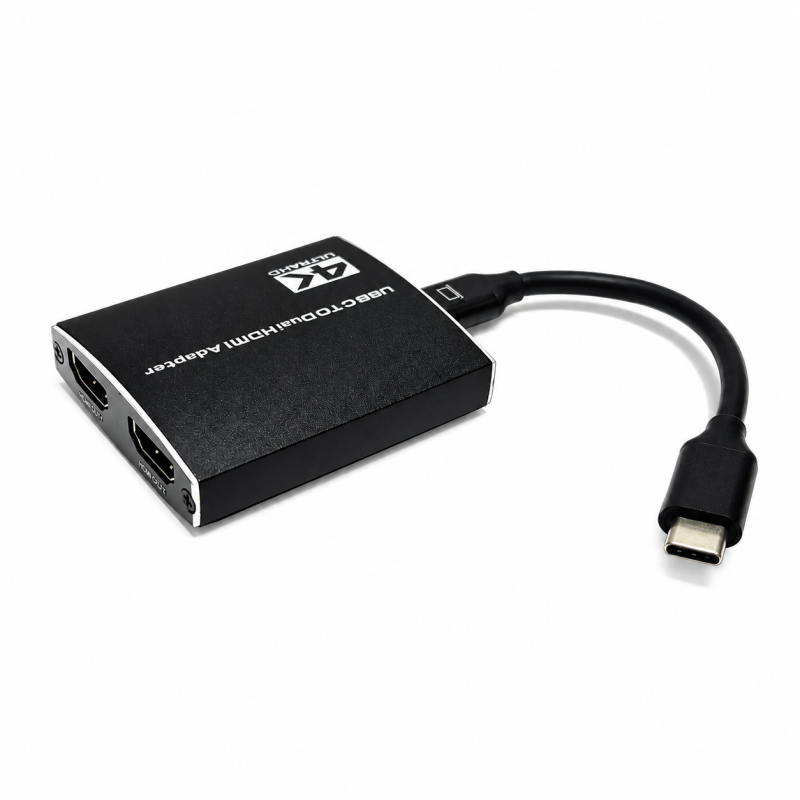

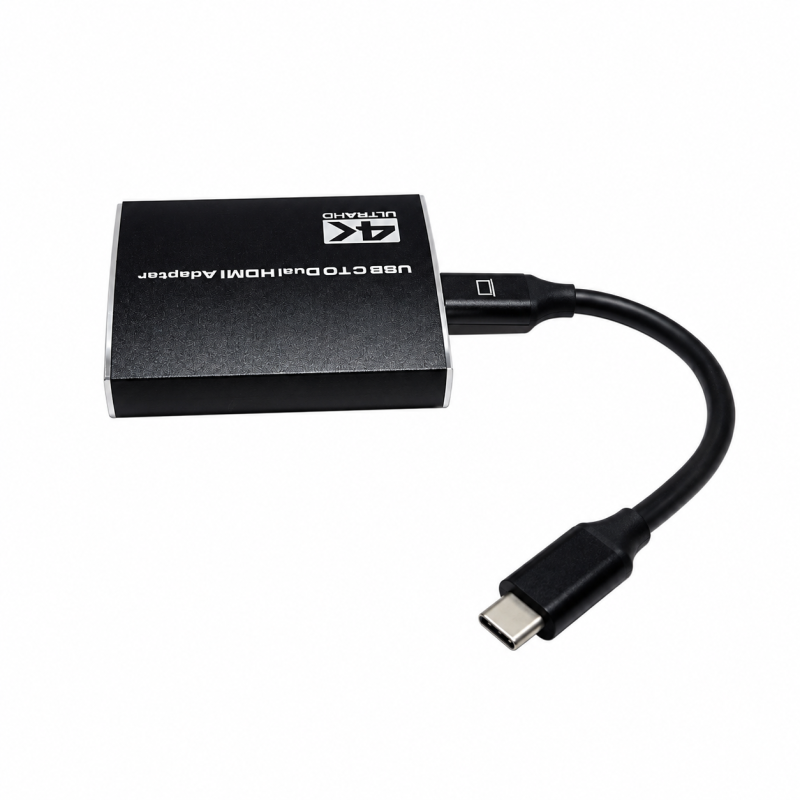

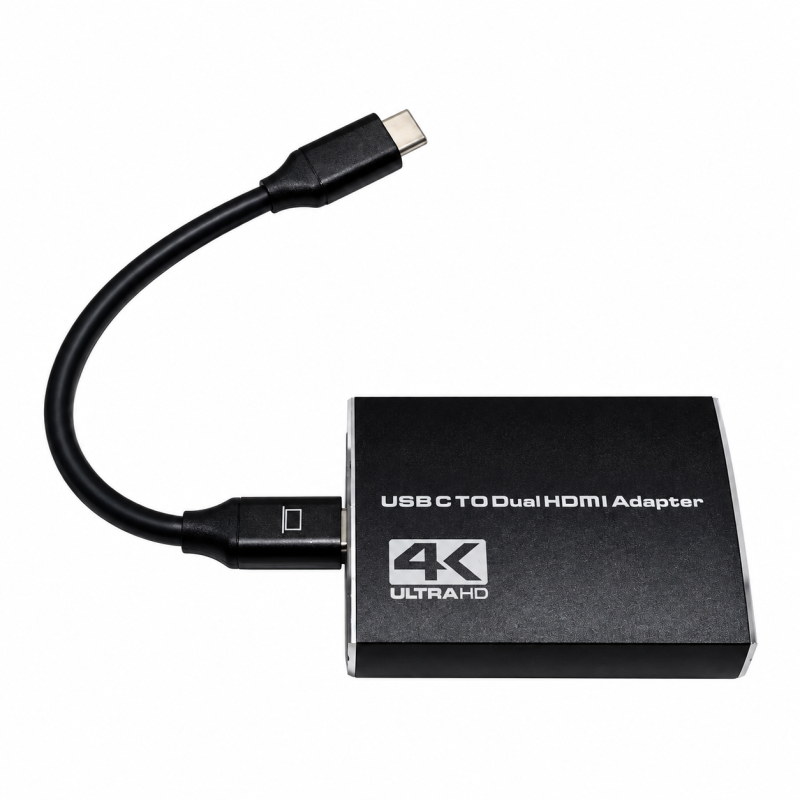

USB-C to DisplayPort + HDMI Dual Display Adapter รองรับ 2 จอ 4K@60Hz MST/SST สำหรับ Notebook, Laptop และ PC รุ่น S-AT-4K-HTC-102

อะแดปเตอร์สำหรับเพิ่มการเชื่อมต่อจอภาพจากพอร์ต USB-C ให้สามารถใช้งานได้ทั้ง DisplayPort และ HDMI พร้อมกัน รองรับการแสดงผลสูงสุด 4K@60Hz สำหรับการต่อจอเดียว และ 4K@30Hz เมื่อต่อ 2 จอพร้อมกัน เหมาะสำหรับ Notebook, Laptop และ PC ที่รองรับ USB-C แบบ DP Alt Mode ช่วยให้สามารถขยายพื้นที่การทำงานหรือแสดงภาพซ้ำได้อย่างสะดวก รองรับการใช้งานแบบ MST/SST บน Windows และรองรับการ Mirror บน macOS พร้อมระบบ Plug & Play ไม่ต้องติดตั้งไดรเวอร์ ภายในติดตั้งชิปอัจฉริยะเพื่อช่วยให้การส่งสัญญาณภาพมีความเสถียร เหมาะสำหรับงานออฟฟิศ งานกราฟิก การนำเสนอ และการใช้งานหลายหน้าจอเพื่อเพิ่มประสิทธิภาพในการทำงาน

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ต้นทาง
ตรวจสอบว่า Notebook, Laptop หรือ PC มีพอร์ต USB Type-C ที่รองรับ DisplayPort Alt Mode (DP Alt Mode)
2.เชื่อมต่ออะแดปเตอร์

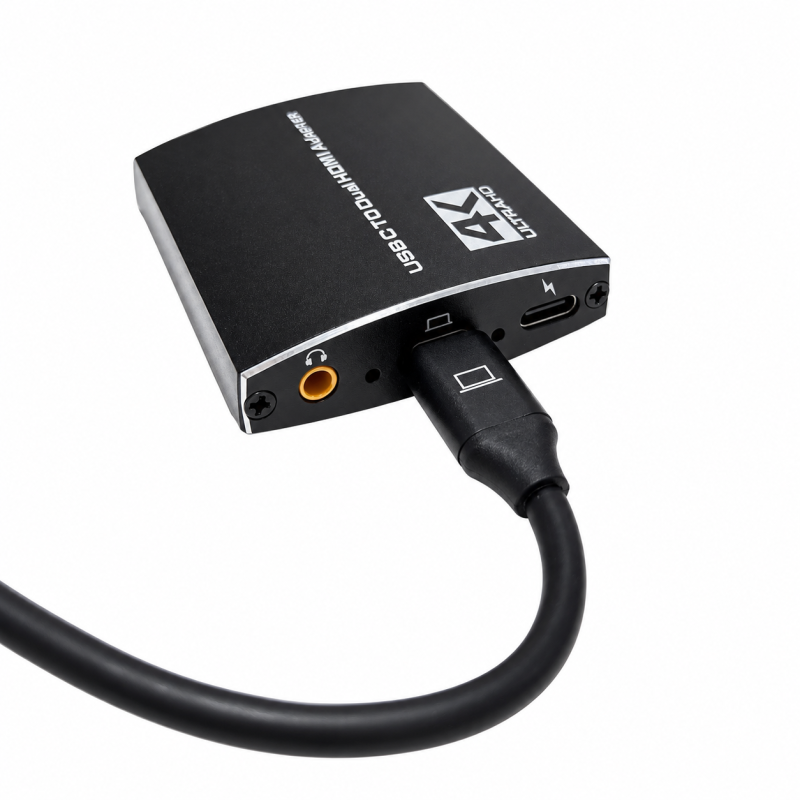

นำหัว USB Type-C ของอะแดปเตอร์ S-AT-4K-HTC-102 เสียบเข้ากับพอร์ต USB-C ของอุปกรณ์ต้นทาง
3.เชื่อมต่อจอภาพ
- เชื่อมต่อจอที่ 1 ผ่านพอร์ต DisplayPort (DP)
- เชื่อมต่อจอที่ 2 ผ่านพอร์ต HDMI
- ใช้สาย DisplayPort และ HDMI ที่เหมาะสมกับอุปกรณ์และความละเอียดที่ต้องการ
4.เปิดจอภาพและเลือก Input
เปิด Monitor/TV/Projector แล้วเลือกช่องสัญญาณให้ตรงกับพอร์ตที่ใช้งาน เช่น HDMI หรือ DisplayPort
5.ตั้งค่าการแสดงผลบน Windows
ระบบสามารถตรวจพบจอภาพโดยอัตโนมัติ จากนั้นกด Windows + P เพื่อเลือกโหมดการแสดงผล เช่น
- Duplicate – แสดงภาพเหมือนกันทั้งสองจอ
- Extend – ขยายพื้นที่ Desktop ไปยังอีกจอ
- Second screen only – แสดงผลเฉพาะจอที่สอง
6.ตั้งค่าความละเอียดและ Refresh Rate
เข้าไปที่ Settings > System > Display > Advanced display เพื่อเลือกความละเอียดและอัตราการรีเฟรชที่เหมาะสม โดยจอเดียวรองรับสูงสุด 4K@60Hz และเมื่อใช้งาน 2 จอพร้อมกันรองรับสูงสุด 4K@30Hz
7.การใช้งานบน macOS
เชื่อมต่ออะแดปเตอร์เข้ากับ Mac ผ่าน USB-C จากนั้นระบบจะตรวจพบจอภาพ โดยการใช้งานหลายจอผ่านอะแดปเตอร์นี้ macOS รองรับการ Mirror เป็นหลัก ตามข้อจำกัดของระบบ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับการต่อจอ 2 จอพร้อมกัน ผ่าน DisplayPort และ HDMI ช่วยเพิ่มพื้นที่การทำงาน
• รองรับความละเอียดสูง สูงสุด 4K@60Hz สำหรับการใช้งานจอเดียว ให้ภาพคมชัดและลื่นไหล
• รองรับ 4K@30Hz เมื่อใช้งาน 2 จอ เหมาะสำหรับการทำงานแบบ Multi-Monitor
• Plug & Play เชื่อมต่อแล้วใช้งานได้ทันที ไม่ต้องติดตั้งไดรเวอร์เพิ่มเติม
• รองรับทั้ง MST และ SST บน Windows เพิ่มความยืดหยุ่นในการจัดการหน้าจอ
• ขนาดกะทัดรัด พกพาสะดวก เหมาะสำหรับใช้งานที่บ้าน ออฟฟิศ หรือพกไปทำงานนอกสถานที่
• มี Smart Chipset ช่วยจัดการสัญญาณภาพและเพิ่มความเสถียรในการใช้งาน

ประโยชน์ในการใช้งาน

• เหมาะสำหรับผู้ที่ต้องการ เพิ่มจอภาพให้กับ Notebook หรือ Laptop ที่มีพอร์ต USB-C
• ช่วยเพิ่มพื้นที่ Desktop สำหรับการเปิด เอกสาร เว็บไซต์ โปรแกรม หรือข้อมูลหลายหน้าต่างพร้อมกัน
• เหมาะสำหรับงาน สำนักงาน บัญชี โปรแกรมเมอร์ กราฟิก และงานวิเคราะห์ข้อมูล
• ใช้สำหรับ การนำเสนอสินค้า/งานประชุม โดยเชื่อมต่อกับ Monitor, TV หรือ Projector
• เหมาะสำหรับการทำงานแบบ Multi-Monitor เพื่อเพิ่มความสะดวกและประสิทธิภาพในการทำงาน
• สามารถใช้งานร่วมกับจอภาพที่มีพอร์ต HDMI และ DisplayPort ได้อย่างยืดหยุ่น

ข้อควรระวัง

• อุปกรณ์ต้นทางต้องรองรับ USB-C DP Alt Mode จึงจะสามารถส่งสัญญาณภาพผ่านอะแดปเตอร์ได้
• ไม่ใช่พอร์ต USB-C ทุกพอร์ตจะรองรับการส่งสัญญาณภาพ ควรตรวจสอบสเปกของ Notebook/Laptop/PC ก่อนใช้งาน
• การต่อ 2 จอพร้อมกัน รองรับความละเอียดสูงสุดตามข้อกำหนดของอะแดปเตอร์ คือ 4K@30Hz
• การใช้งานบน macOS มีข้อจำกัดด้านการแสดงผลหลายจอ และรองรับการ Mirror เป็นหลัก
• ควรใช้สาย HDMI และ DisplayPort ที่มีคุณภาพและรองรับความละเอียดที่ต้องการ
• หากภาพไม่ขึ้นหรือภาพกระพริบ ให้ตรวจสอบสายสัญญาณ พอร์ต Input ของจอ และความสามารถของ USB-C ต้นทาง
• ไม่ควรถอดหรือเสียบอุปกรณ์ด้วยแรงมากเกินไป เพื่อป้องกันความเสียหายของพอร์ต USB-C, HDMI และ DisplayPort
• ควรใช้งานในบริเวณที่แห้งและมีอากาศถ่ายเท หลีกเลี่ยงความร้อน ความชื้น และของเหลว
• ไม่ควรดัดหรือบิดสายเชื่อมต่อแรงเกินไป เพื่อป้องกันความเสียหายของสายและขั้วต่อ

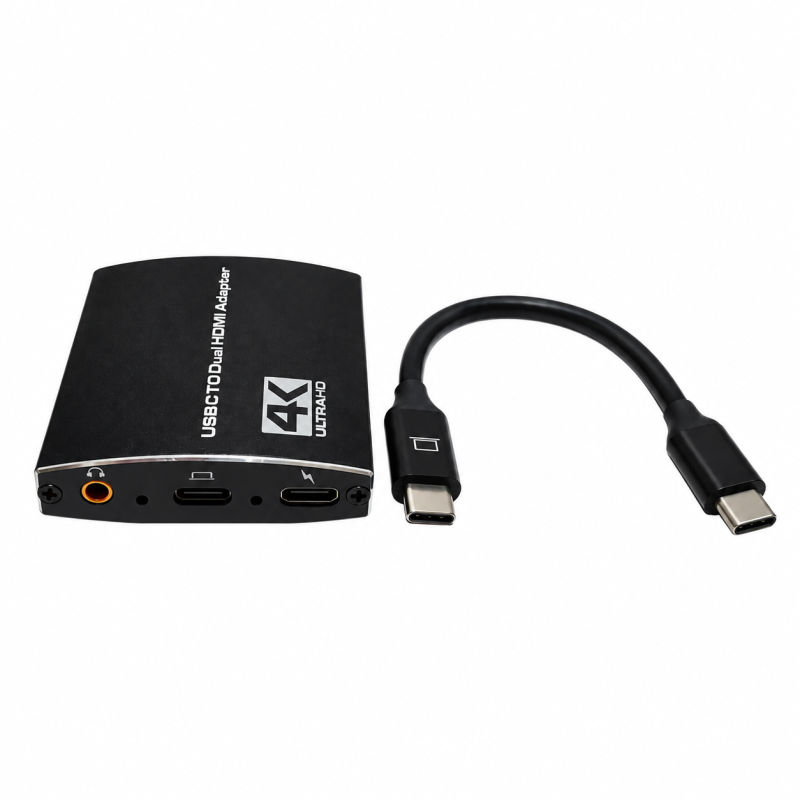

อุปกรณ์ที่จะได้รับ
1) USB-C to DisplayPort + HDMI Dual Display Adapter รุ่น S-AT-4K-HTC-102 จำนวน 1 ตัว
2) สายเชื่อมต่อ USB Type-C Male จำนวน 1 เส้น
