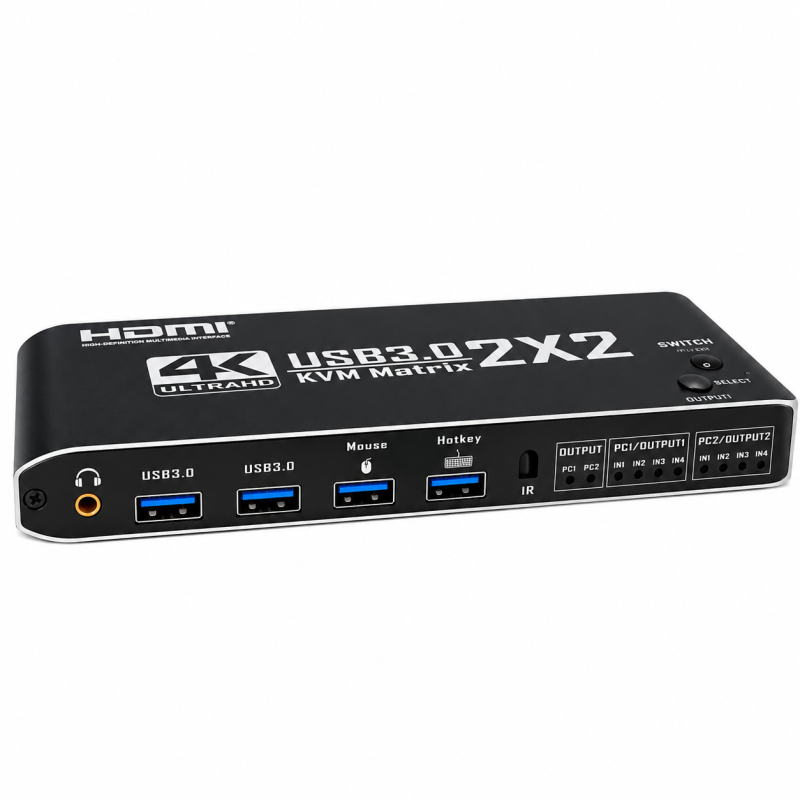

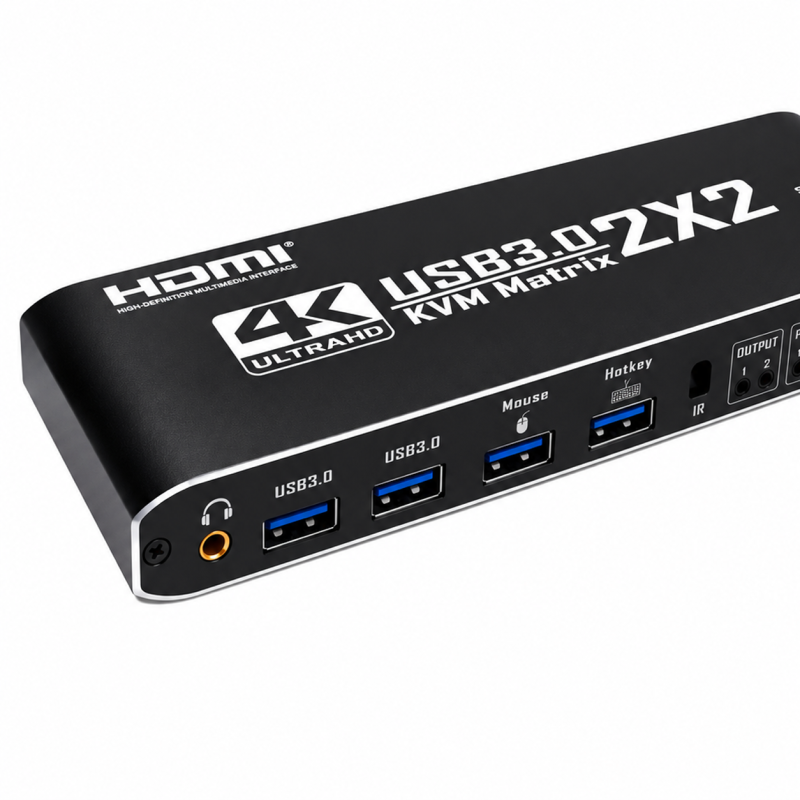

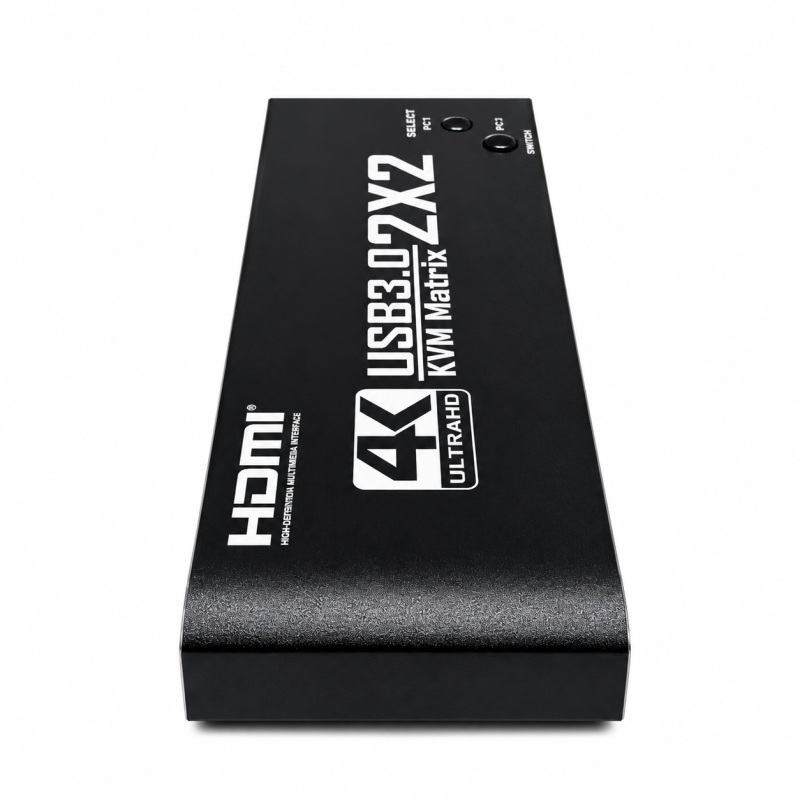

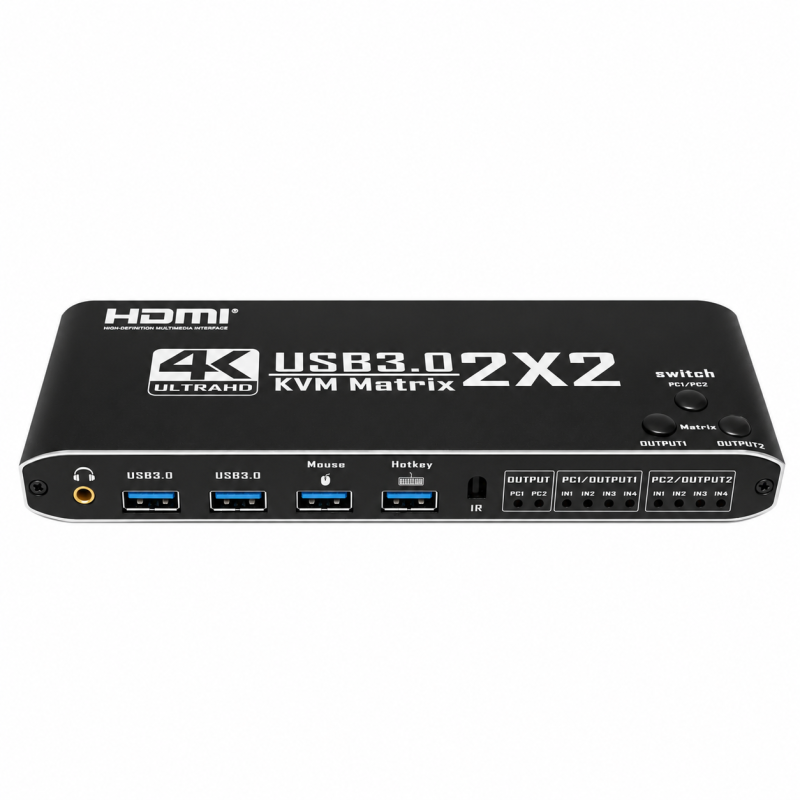

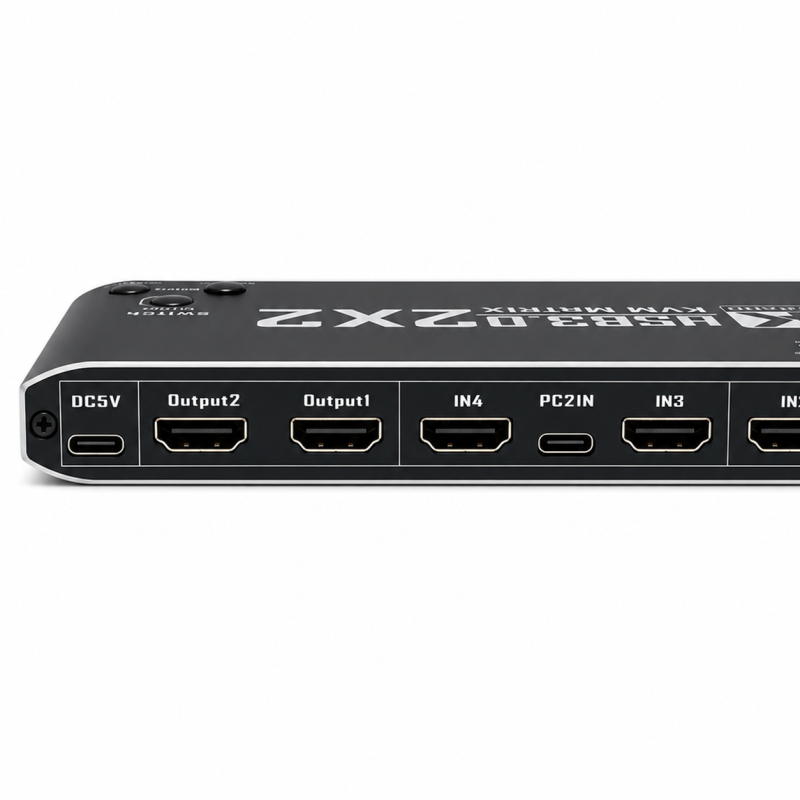

HDMI KVM Matrix Switch 2x2 4K@60Hz พร้อม USB KVM, Audio 3.5mm และรีโมทคอนโทรล รุ่น S-SP-MAK-202B

อุปกรณ์สวิตช์และจัดการสัญญาณภาพ HDMI แบบ 2 Input x 2 Output ที่รองรับความละเอียดสูงสุด 4K@60Hz ตามมาตรฐาน HDMI 2.0 พร้อมฟังก์ชัน KVM สำหรับควบคุมคอมพิวเตอร์ 2 เครื่องผ่านชุดคีย์บอร์ดและเมาส์เดียว ช่วยให้ผู้ใช้งานสามารถสลับแหล่งสัญญาณและเลือกการแสดงผลได้อย่างสะดวก ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ระบายความร้อนได้ดี รองรับการเชื่อมต่ออุปกรณ์ USB 3.0 สำหรับใช้งาน KVM และมี ช่อง Audio 3.5mm สำหรับเชื่อมต่อชุดหูฟังหรือลำโพง พร้อมรีโมทคอนโทรลสำหรับควบคุมการสลับสัญญาณจากระยะไกล เหมาะสำหรับห้องควบคุม ห้องประชุม งานนำเสนอ ห้องเรียน สตูดิโอ และระบบที่ต้องใช้งานคอมพิวเตอร์หลายเครื่องร่วมกับจอแสดงผลอย่างเป็นระบบ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
HDMI KVM Matrix Switch 2x2 4K@60Hz รุ่น S-SP-MAK-202B

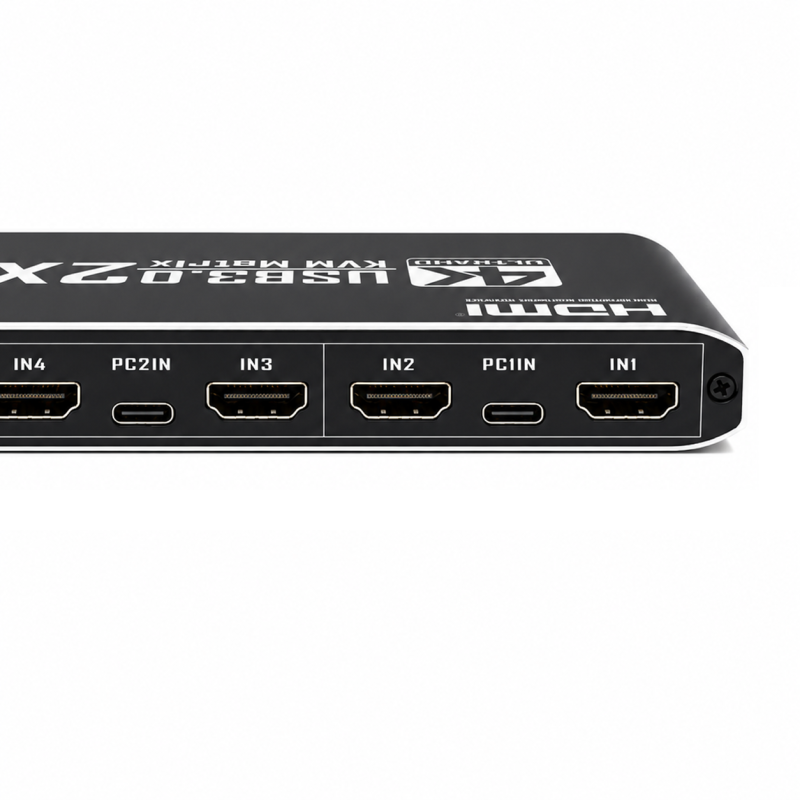

1. เชื่อมต่อแหล่งสัญญาณ
- เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์ HDMI เครื่องที่ 1 เข้าช่อง IN1–IN4 ของ PC1 ตามรูปแบบการใช้งาน
- เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์ HDMI เครื่องที่ 2 เข้าช่อง IN1–IN4 ของ PC2
- ใช้สาย HDMI ที่รองรับ HDMI 2.0 เพื่อให้สามารถส่งสัญญาณ 4K@60Hz ได้อย่างเหมาะสม

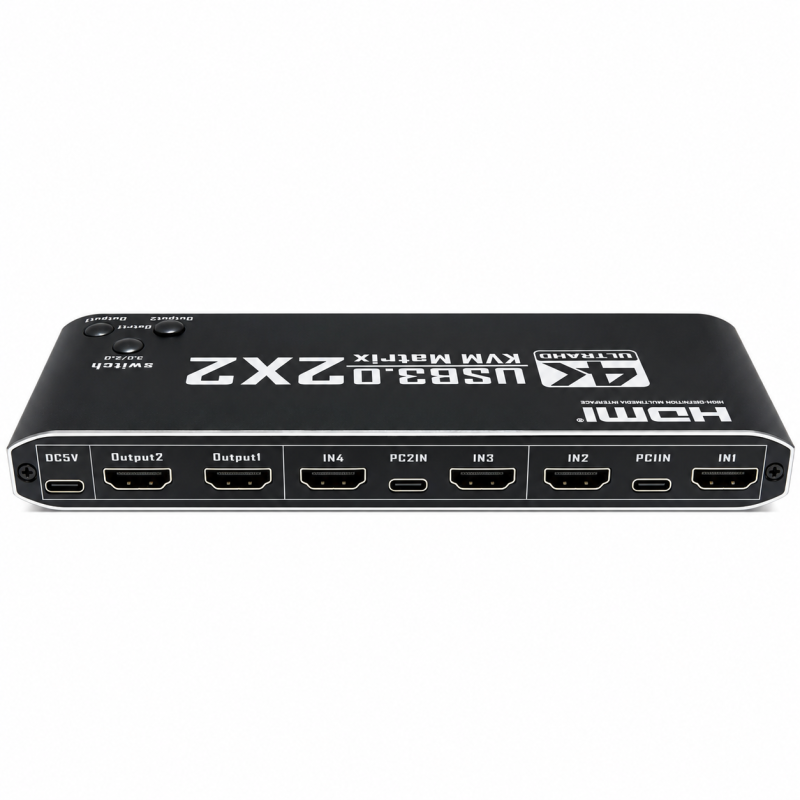

2. เชื่อมต่อจอแสดงผล
- เชื่อมต่อ Monitor, TV หรือ Projector เข้ากับช่อง OUTPUT1 และ OUTPUT2
- สามารถเลือกให้แต่ละ Output แสดงผลจาก PC1 หรือ PC2 ได้ตามต้องการ

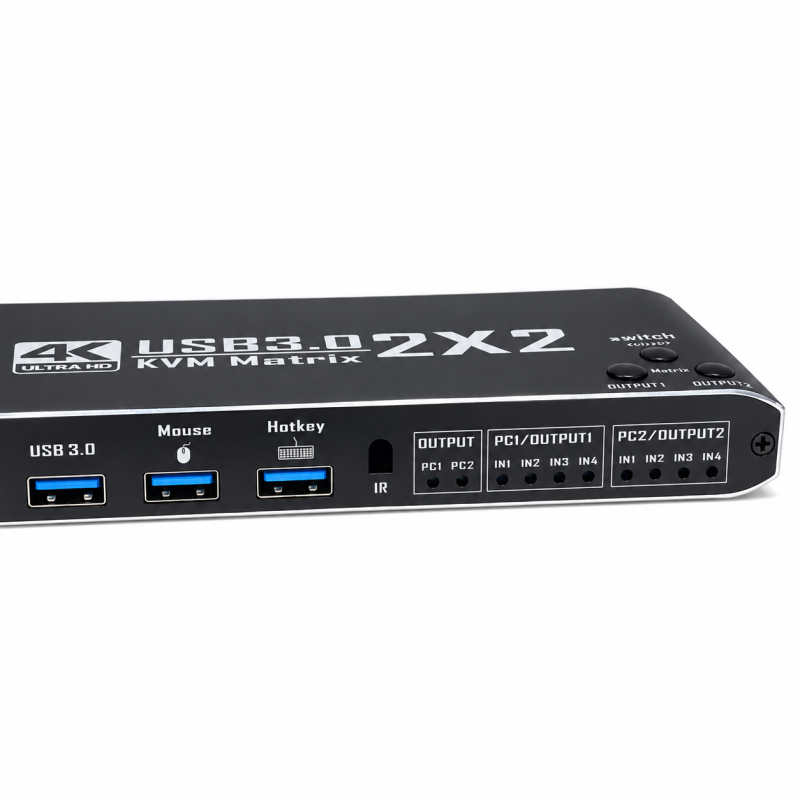

3. เชื่อมต่อ USB สำหรับฟังก์ชัน KVM
- เชื่อมต่อสาย USB 3.0 จาก PC1 และ PC2 เข้ากับพอร์ต USB KVM ของตัวเครื่อง
- เชื่อมต่อ Keyboard และ Mouse เข้ากับช่อง USB ที่กำหนดบนตัว KVM Matrix
- เมื่อสลับไปยัง PC ที่ต้องการ Keyboard และ Mouse จะสามารถควบคุม PC เครื่องนั้นได้
4. เชื่อมต่อระบบเสียง
- หากต้องการใช้งานเสียงผ่านหูฟังหรือลำโพง ให้เชื่อมต่ออุปกรณ์เสียงเข้ากับช่อง Audio 3.5mm
- ตรวจสอบการตั้งค่า Output Audio บนคอมพิวเตอร์ให้ถูกต้อง
5. จ่ายไฟให้ตัวเครื่อง
- เชื่อมต่อสาย USB to Type-C Power Cord เข้ากับช่อง DC5V
- จากนั้นต่อเข้ากับแหล่งจ่ายไฟ USB ที่เหมาะสม
6. เลือกแหล่งสัญญาณ
สามารถเลือกแหล่งสัญญาณและรูปแบบการแสดงผลได้จาก
- ปุ่มบนตัวเครื่อง
- รีโมทคอนโทรล
- ปุ่ม PC1/PC2 สำหรับสลับการควบคุม KVM
- ปุ่ม Matrix สำหรับเลือกเส้นทางสัญญาณระหว่าง Input และ Output
7. ตรวจสอบความละเอียด
หลังจากเชื่อมต่อทั้งหมดแล้ว ให้ตรวจสอบการตั้งค่าความละเอียดของคอมพิวเตอร์และจอแสดงผล หากต้องการใช้งาน 4K@60Hz ควรใช้สาย HDMI คุณภาพเหมาะสมและตรวจสอบว่าอุปกรณ์ต้นทางและปลายทางรองรับ 4K@60Hz ด้วย

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับภาพความละเอียดสูง 4K@60Hz ให้ภาพคมชัด เหมาะสำหรับงานนำเสนอและการแสดงผลที่ต้องการรายละเอียดสูง
• รวมฟังก์ชัน KVM และ Matrix ในเครื่องเดียว ช่วยลดจำนวนอุปกรณ์และสายที่ต้องใช้ในระบบ
• ควบคุมคอมพิวเตอร์ได้ 2 เครื่อง ด้วย Keyboard และ Mouse ชุดเดียว สะดวกต่อการสลับใช้งาน
• เลือกแหล่งสัญญาณและ Output ได้อย่างยืดหยุ่น เหมาะกับระบบที่ต้องจัดการหลายแหล่งสัญญาณ
• รองรับ USB 3.0 สามารถใช้งานอุปกรณ์ USB ที่เกี่ยวข้องกับระบบ KVM ได้อย่างสะดวก
• มีช่อง Audio 3.5mm รองรับการเชื่อมต่อหูฟังหรือลำโพงสำหรับการใช้งานด้านเสียง
• มีรีโมทคอนโทรล ช่วยให้สลับแหล่งสัญญาณได้โดยไม่ต้องเดินไปกดที่ตัวเครื่อง
• ตัวเครื่องอะลูมิเนียม แข็งแรงและช่วยระบายความร้อนได้ดี เหมาะสำหรับการใช้งานต่อเนื่อง
• ช่วยลดความยุ่งยากในการจัดการระบบ โดยเฉพาะพื้นที่ที่ต้องใช้งานคอมพิวเตอร์หลายเครื่องและจอแสดงผลหลายจุด



ประโยชน์และการประยุกต์ใช้งาน

• ห้องประชุมและห้องนำเสนอ
• ห้องเรียนและห้องฝึกอบรม
• ห้องควบคุมและศูนย์ Monitoring
• ห้อง Server หรือระบบ IT
• งาน Live Streaming และ Production
• ระบบ Digital Signage
• การใช้งานคอมพิวเตอร์ 2 เครื่องร่วมกับจอแสดงผลหลายรูปแบบ
• งานทดสอบระบบที่ต้องสลับแหล่งสัญญาณ HDMI เป็นประจำ

ข้อควรระวังในการใช้งาน

• ควรใช้สาย HDMI ที่มีคุณภาพและรองรับ HDMI 2.0/4K@60Hz เพื่อให้ได้ประสิทธิภาพตามที่กำหนด
• อุปกรณ์ต้นทางและจอแสดงผลต้องรองรับความละเอียด 4K@60Hz หากต้องการใช้งานที่ความละเอียดดังกล่าว
• ตรวจสอบการเชื่อมต่อ PC1/PC2 และ Output ให้ถูกต้องก่อนเปิดใช้งาน
• ควรใช้แหล่งจ่ายไฟ DC 5V ตามข้อกำหนดของอุปกรณ์ และไม่ควรใช้ไฟเกินกว่าที่กำหนด
• ไม่ควรถอดหรือเสียบสาย HDMI, USB หรือสายไฟอย่างรุนแรงขณะอุปกรณ์กำลังทำงาน
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความชื้น น้ำ ฝุ่น หรือความร้อนสูง
• ไม่ควรวางสิ่งของปิดทับตัวเครื่อง เพราะอาจทำให้การระบายความร้อนไม่ดี
• หากภาพไม่ขึ้นหรือมีอาการภาพกระพริบ ควรตรวจสอบสาย HDMI, ความละเอียดของอุปกรณ์ต้นทาง และความเข้ากันได้ของจอแสดงผลก่อน
• ควรเก็บรีโมทและอุปกรณ์เสริมไว้ในที่แห้งและปลอดภัยเพื่อป้องกันความเสียหาย

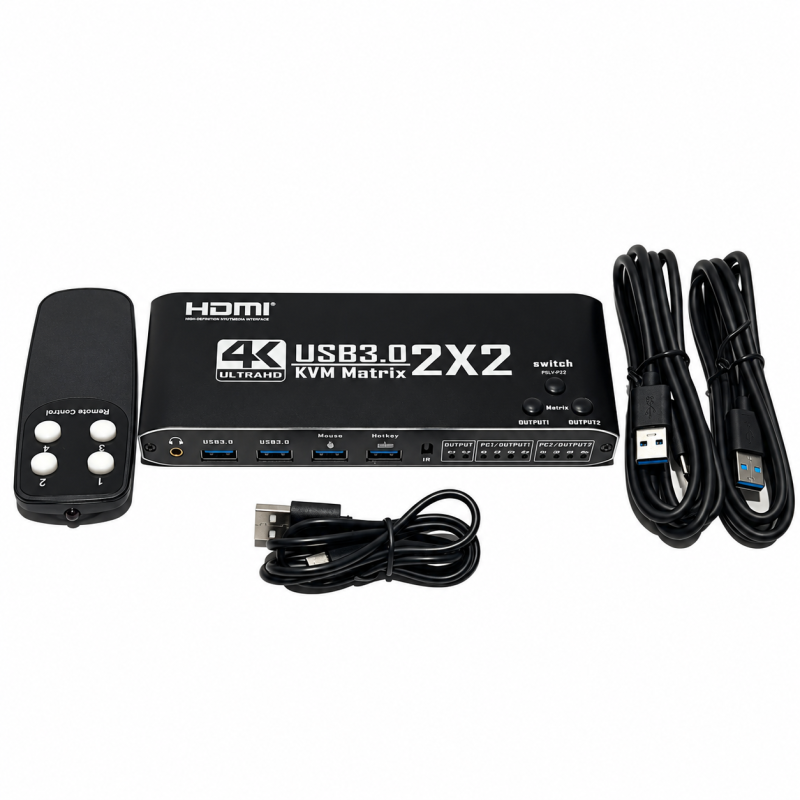

อุปกรณ์ที่จะได้รับ
1) HDMI KVM Matrix Switch 2x2 × 1 เครื่อง
2) สาย USB to Type-C Power Cord × 1 เส้น
3) สาย USB 3.0 to Type-C Data Cable × 2 เส้น
4) รีโมทคอนโทรล × 1 ชุด
