HDMI Multi Viewer 16x1 4K@30Hz รองรับแสดงผล 16 หน้าจอแบบ Real-Time พร้อม Quad Screen, PIP และ Seamless Switching สำหรับ Control Room, CCTV และ Security Monitoring รุ่น S-ST-H14-1601

อุปกรณ์สำหรับจัดการและแสดงผลสัญญาณภาพ HDMI จากแหล่งสัญญาณสูงสุด 16 ช่อง ผ่านจอแสดงผลเพียง 1 จอ พร้อมรองรับการแสดงภาพหลายช่องแบบ Real-Time Multi-View สูงสุด 16 หน้าจอในเวลาเดียวกัน เหมาะสำหรับงาน Control Room, CCTV, Security Monitoring และระบบแสดงผลภาพจากหลายแหล่งสัญญาณ รองรับความละเอียดสูงสุด 4K@30Hz และสามารถเลือกโหมดการแสดงผลได้หลากหลาย เช่น Quad Screen, PIP และ Multi-View พร้อมฟังก์ชัน Seamless Switching ช่วยสลับแหล่งสัญญาณได้อย่างต่อเนื่อง ลดปัญหาภาพกระพริบหรือหน้าจอดับระหว่างเปลี่ยน Input นอกจากนี้ยังรองรับการควบคุมผ่าน RS232 และ IR จึงเหมาะสำหรับติดตั้งในระบบที่ต้องการบริหารจัดการภาพจากกล้องหรืออุปกรณ์ HDMI จำนวนมากอย่างเป็นระบบ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อแหล่งสัญญาณ HDMI

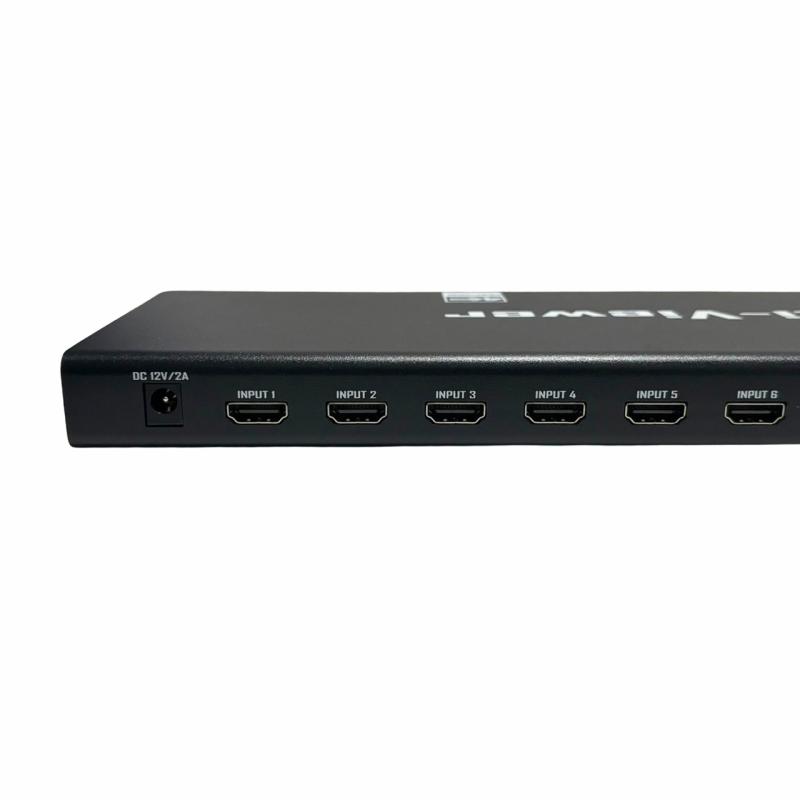

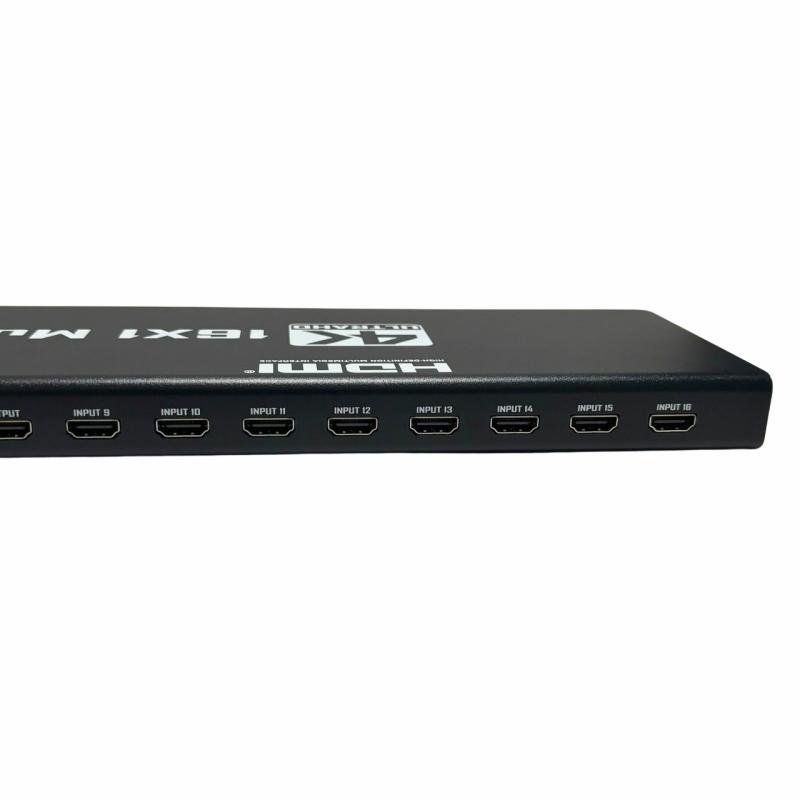

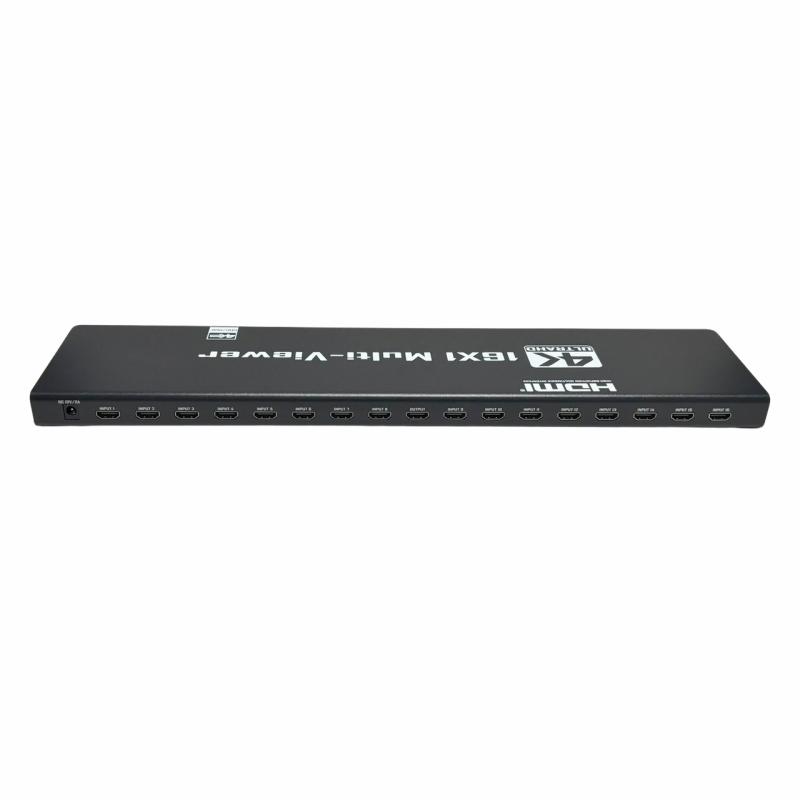

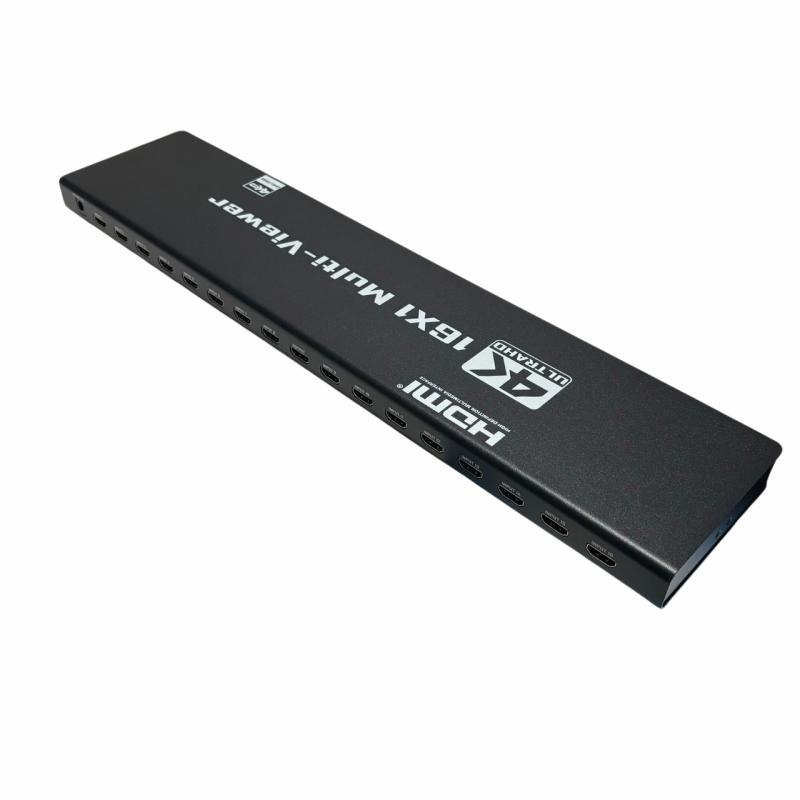

   นำอุปกรณ์ต้นทาง เช่น กล้องวงจรปิด, DVR/NVR, คอมพิวเตอร์, เครื่องเล่น หรืออุปกรณ์ HDMI อื่น ๆ เชื่อมต่อเข้ากับช่อง HDMI IN 1–16 ของ Multi Viewer
2. เชื่อมต่อจอแสดงผล
   เชื่อมต่อสาย HDMI จากช่อง HDMI OUT ของ S-ST-H14-1601 ไปยัง TV, Monitor, Projector หรือจอแสดงผลที่รองรับความละเอียดที่ต้องการ
3. เชื่อมต่อระบบควบคุม

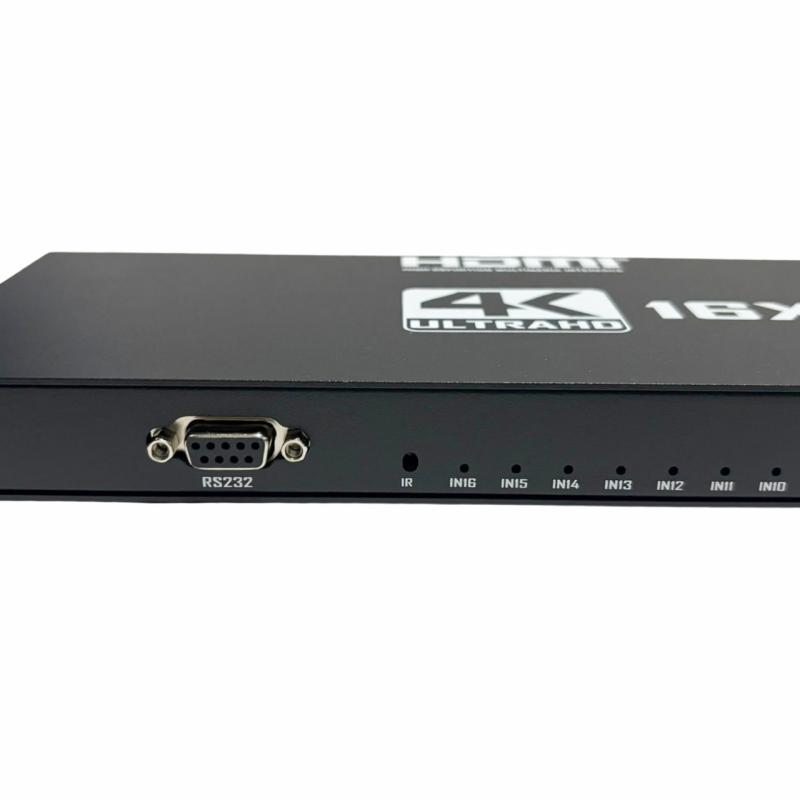

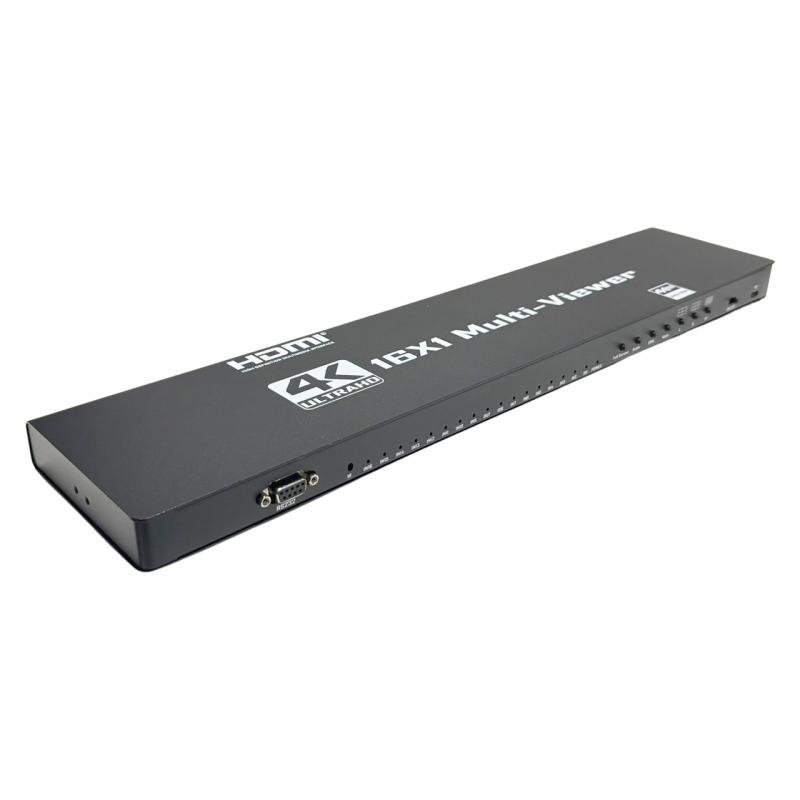

   หากต้องการควบคุมอุปกรณ์จากระยะไกล สามารถใช้ รีโมต IR หรือเชื่อมต่อระบบควบคุมผ่าน RS232 ได้
4. เชื่อมต่อแหล่งจ่ายไฟ
   เสียบอะแดปเตอร์ DC 12V/2A เข้ากับตัวเครื่อง จากนั้นเปิดสวิตช์ Power เพื่อเริ่มการทำงาน
5. เลือกโหมดการแสดงผล
   เลือกรูปแบบการแสดงผลที่ต้องการ เช่น
   - Full Screen แสดงภาพจาก Input ที่เลือกเต็มหน้าจอ
   - Quad Screen แสดงภาพ 4 ช่องพร้อมกัน
   - Multi-View แสดงภาพหลายช่องพร้อมกัน สูงสุด 16 ช่อง
   - PIP แสดงภาพหลักพร้อมภาพย่อยบนหน้าจอเดียว
6. เลือกแหล่งสัญญาณที่ต้องการดู

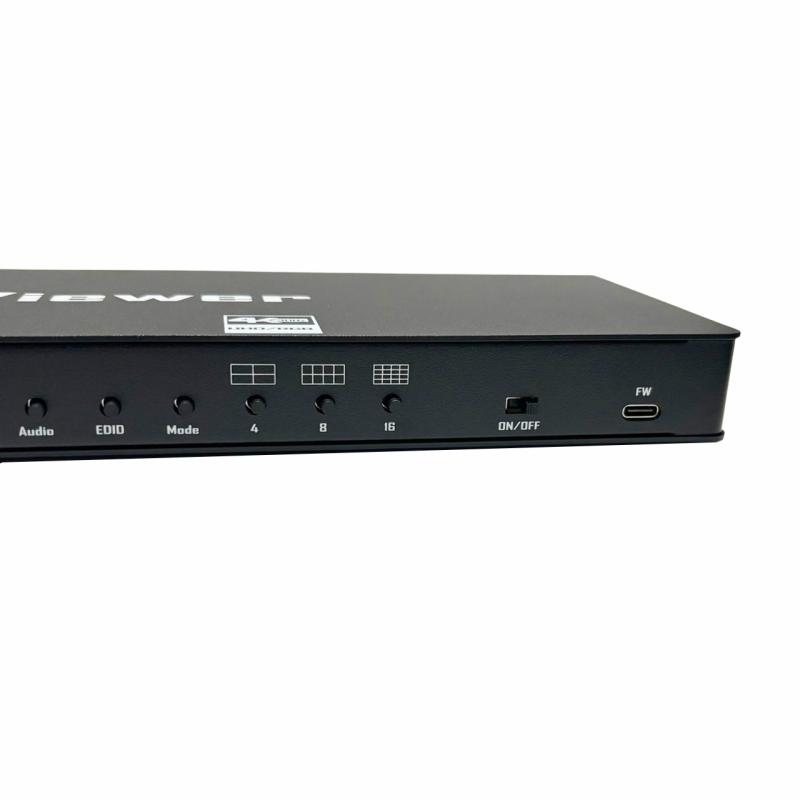

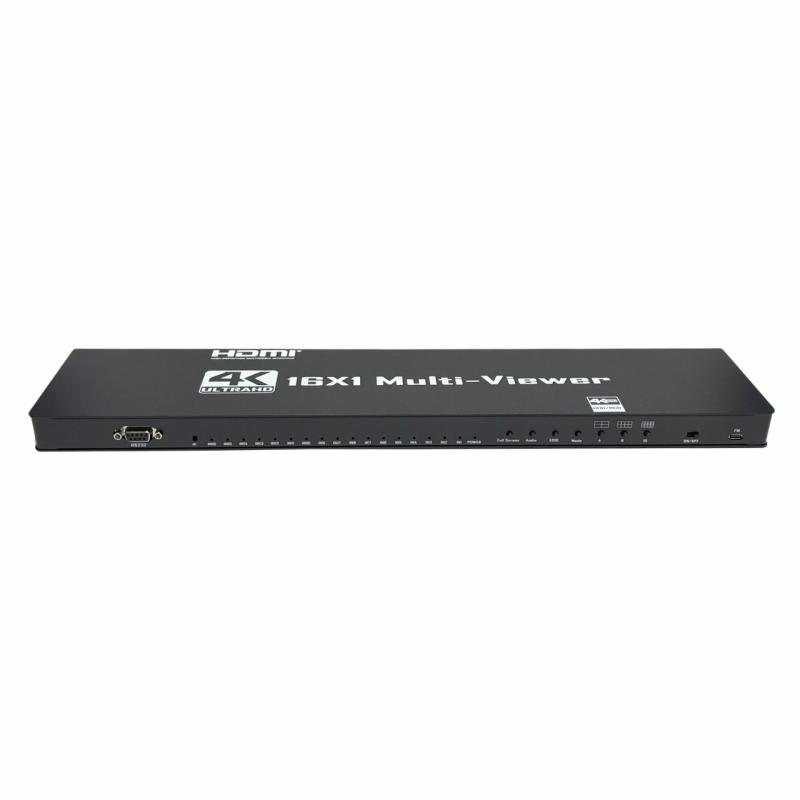

   เลือก Input ที่ต้องการผ่านปุ่มควบคุมบนตัวเครื่องหรือรีโมต เพื่อดูภาพจากอุปกรณ์ต้นทางแต่ละช่อง
7. ใช้งาน Seamless Switching
   สำหรับการเปลี่ยนแหล่งสัญญาณ สามารถใช้ฟังก์ชัน Seamless Switching เพื่อช่วยให้การสลับภาพเป็นไปอย่างต่อเนื่อง ลดปัญหาหน้าจอดับหรือภาพกระพริบระหว่างเปลี่ยน Input
8. ตรวจสอบภาพและความละเอียด
   ตรวจสอบให้แน่ใจว่าอุปกรณ์ต้นทางและจอแสดงผลรองรับความละเอียดที่ใช้งาน เช่น 1080P@60Hz หรือ 4K@30Hz หากภาพไม่แสดงผล ควรตรวจสอบสาย HDMI, ความละเอียด และการตั้งค่า HDCP

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับแหล่งสัญญาณจำนวนมาก สามารถเชื่อมต่อ HDMI ได้สูงสุด 16 แหล่งสัญญาณ เหมาะกับระบบที่มีอุปกรณ์หลายตัว
• ดูภาพหลายช่องพร้อมกัน รองรับการแสดงผลแบบ Multi-View สูงสุด 16 หน้าจอ ช่วยให้ตรวจสอบข้อมูลจากหลายแหล่งได้ในเวลาเดียวกัน
• เหมาะสำหรับระบบ CCTV และ Security Monitoring สามารถรวมภาพจาก DVR/NVR หรือแหล่งสัญญาณต่าง ๆ เพื่อใช้ติดตามสถานการณ์จากจอเดียว
• รองรับ Quad Screen และ PIP ช่วยให้เลือกจัดวางภาพได้ตามลักษณะงาน เช่น ดู 4 ภาพพร้อมกัน หรือกำหนดภาพหลักและภาพย่อย
• รองรับความละเอียดสูง แสดงผลได้สูงสุด 4K@30Hz ให้ภาพที่มีรายละเอียดและความคมชัดดี
• สลับสัญญาณได้อย่างต่อเนื่อง ด้วยฟังก์ชัน Seamless Switching ช่วยลดปัญหาภาพกระพริบหรือหน้าจอดับระหว่างเปลี่ยน Input
• ควบคุมได้สะดวก รองรับทั้งรีโมต IR และ RS232 เหมาะสำหรับระบบควบคุมส่วนกลาง
• ลดความยุ่งยากในการติดตั้ง รวมแหล่งสัญญาณ HDMI จำนวนมากเข้าสู่จอแสดงผลเพียงจอเดียว ช่วยประหยัดพื้นที่และอุปกรณ์
• เหมาะกับงานหลากหลาย เช่น ห้อง Control Room, ศูนย์รักษาความปลอดภัย, CCTV, ห้องประชุม, ระบบประชาสัมพันธ์ และงาน Monitoring

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าอุปกรณ์ต้นทางและจอแสดงผลรองรับ ความละเอียดและมาตรฐาน HDMI ที่ใช้งาน
• ไม่ควรใช้แหล่งจ่ายไฟที่มีแรงดันหรือกระแส แตกต่างจาก DC 12V / 2A ที่กำหนด
• ควรใช้สาย HDMI คุณภาพดี โดยเฉพาะเมื่อต้องการส่งสัญญาณ 4K@30Hz
• ระยะการส่งสัญญาณ HDMI ตามข้อมูลสินค้ารองรับประมาณ 15 เมตร เมื่อใช้สาย High-Speed HDMI ที่เหมาะสม
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความร้อนสูง ความชื้น ฝุ่น หรือน้ำ และควรมีช่องระบายอากาศเพียงพอ
• ไม่ควรถอดหรือเสียบสาย HDMI ขณะอุปกรณ์กำลังทำงาน หากไม่จำเป็น เพื่อป้องกันความเสียหายต่อพอร์ต
• หากไม่มีภาพ ควรตรวจสอบ แหล่งจ่ายไฟ สาย HDMI Input/Output ความละเอียดของสัญญาณ และการตั้งค่า HDCP
• ในระบบที่เชื่อมต่ออุปกรณ์จำนวนมาก ควรจัดระเบียบและติดป้ายสาย HDMI แต่ละช่อง เพื่อให้ง่ายต่อการตรวจสอบและบำรุงรักษา
• ก่อนติดตั้งในระบบจริง ควรทดสอบอุปกรณ์ต้นทางทุกช่องและรูปแบบการแสดงผลที่ต้องการ เพื่อให้มั่นใจว่าสามารถทำงานร่วมกันได้อย่างถูกต้อง

อุปกรณ์ที่จะได้รับ
1) HDMI Multi Viewer 16x1 รุ่น S-ST-H14-1601 จำนวน 1 เครื่อง
2) รีโมตคอนโทรล IR จำนวน 1 ชุด
3) อะแดปเตอร์ไฟ DC 12V/2A จำนวน 1 ชุด
