HDMI Multi Viewer 9x2 4K@30Hz รองรับ Real-Time Multi View พร้อม Quad Screen และ Cascade Function สำหรับ Control Room และ CCTV Monitoring รุ่น S-ST-H14-902

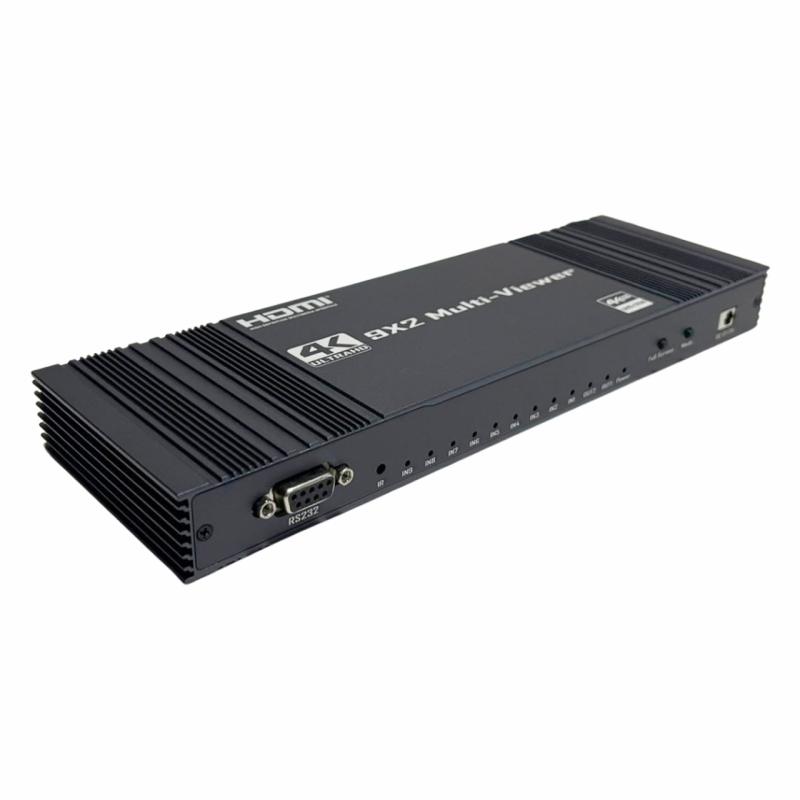

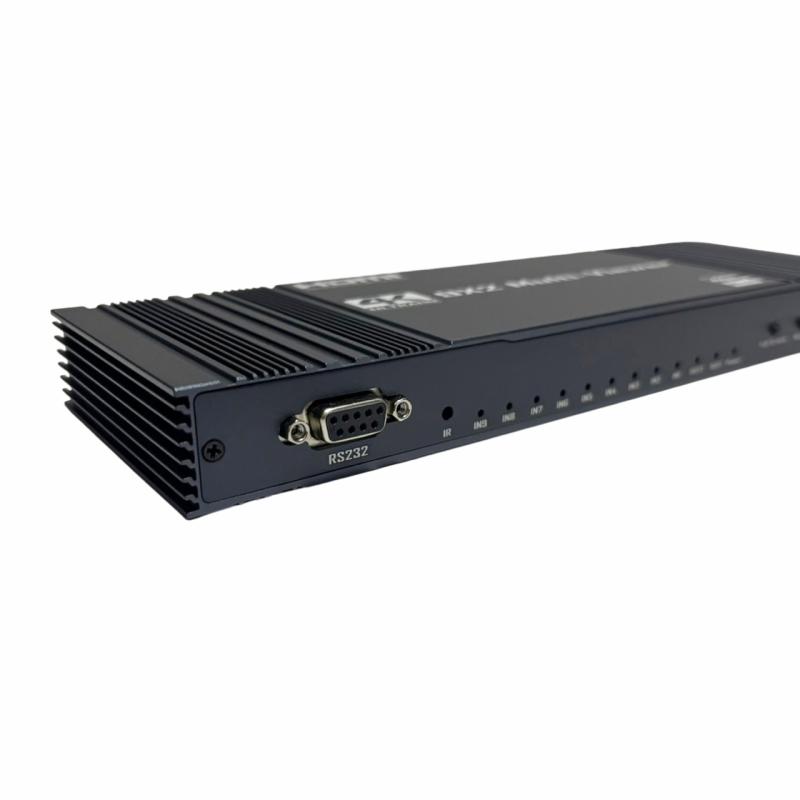

อุปกรณ์สำหรับจัดการและแสดงผลสัญญาณภาพจาก HDMI หลายแหล่งพร้อมกัน โดยรองรับ HDMI Input 9 ช่อง และ HDMI Output 2 ช่อง สามารถแสดงภาพแบบ Real-Time Multi-View พร้อมโหมด Quad Screen สำหรับแบ่งหน้าจอแสดงผลได้หลายรูปแบบ เหมาะสำหรับงานที่ต้องตรวจสอบภาพจากหลายแหล่งพร้อมกัน เช่น ห้องควบคุม (Control Room), ระบบ CCTV Monitoring, งานประชุม, งานถ่ายทอดภาพ และระบบ AV ตัวเครื่องรองรับความละเอียดสูงสุด 4K@30Hz และสามารถสลับการทำงานระหว่าง 1080P@60Hz และ 4K@30Hz ตามรูปแบบการใช้งาน พร้อมรองรับ Cascade Function สำหรับเชื่อมต่ออุปกรณ์หลายตัวเพื่อขยายจำนวนแหล่งสัญญาณที่ต้องการจัดการ เหมาะสำหรับการติดตั้งในระบบที่ต้องการความยืดหยุ่นในการดูภาพหลายช่องสัญญาณบนหน้าจอเดียว

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เชื่อมต่อแหล่งสัญญาณ HDMI
นำสาย HDMI จากอุปกรณ์ต้นทาง เช่น กล้อง CCTV, NVR/DVR, คอมพิวเตอร์ หรือเครื่องเล่นสื่อ เชื่อมต่อเข้ากับช่อง INPUT 1–INPUT 9 ของ Multi Viewer
2.เชื่อมต่อจอแสดงผล
เชื่อมต่อสาย HDMI จากช่อง OUTPUT 1 หรือ OUTPUT 2 ไปยัง TV, Monitor, Projector หรือจอแสดงผลที่รองรับ HDMI
3.เชื่อมต่อแหล่งจ่ายไฟ
เชื่อมต่ออะแดปเตอร์ DC 12V 2A เข้ากับตัวเครื่อง จากนั้นเสียบอะแดปเตอร์เข้ากับแหล่งจ่ายไฟ
4.เปิดอุปกรณ์ต้นทางและจอแสดงผล
เปิดกล้อง, NVR/DVR หรืออุปกรณ์ HDMI ที่ต้องการใช้งาน รวมถึงเปิดจอแสดงผล
5.เลือกโหมดการแสดงผล
ใช้ปุ่มควบคุมบนตัวเครื่องหรือ รีโมทคอนโทรล เพื่อเลือกโหมดการแสดงผลที่ต้องการ เช่น การแสดงภาพแบบ Quad Screen เพื่อดูภาพจากหลาย Input พร้อมกัน
6.เลือกความละเอียดเอาต์พุต
ตั้งค่าการแสดงผลให้เหมาะสมกับจอที่ใช้งาน โดยรองรับ 1080P@60Hz หรือ 4K@30Hz ควรตรวจสอบให้แน่ใจว่าจอแสดงผลและสาย HDMI รองรับความละเอียดที่เลือก
7.ใช้งานฟังก์ชัน Cascade
หากต้องการรองรับแหล่งสัญญาณจำนวนมาก สามารถเชื่อมต่อ Multi Viewer หลายตัวในรูปแบบ Cascade เพื่อขยายระบบและจัดการสัญญาณจากอุปกรณ์จำนวนมากขึ้น
8.ตรวจสอบภาพและสัญญาณ
ตรวจสอบว่าภาพจากทุก Input แสดงผลถูกต้อง หากไม่มีภาพ ให้ตรวจสอบสาย HDMI, แหล่งสัญญาณ, ความละเอียด และการตั้งค่า Input/Output อีกครั้ง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• ดูภาพหลายแหล่งพร้อมกัน รองรับ HDMI Input สูงสุด 9 ช่อง ช่วยให้ตรวจสอบภาพจากหลายอุปกรณ์ได้สะดวก
• แสดงผลแบบ Real-Time เหมาะสำหรับงานที่ต้องติดตามภาพอย่างต่อเนื่อง เช่น ระบบ CCTV และห้องควบคุม
• รองรับ Quad Screen สามารถแบ่งหน้าจอเพื่อแสดงภาพจากหลายแหล่งพร้อมกัน ช่วยประหยัดพื้นที่และจำนวนจอที่ต้องใช้
• รองรับความละเอียดสูง รองรับสูงสุด 4K@30Hz และ 1080P@60Hz ให้ภาพคมชัดและเหมาะกับการใช้งานหลากหลายรูปแบบ
• ขยายระบบได้ด้วย Cascade สามารถเชื่อมต่อ Multi Viewer หลายเครื่องเพื่อรองรับระบบที่มีแหล่งสัญญาณจำนวนมาก
• รองรับจอแสดงผล 2 จอ ช่วยให้สามารถส่งภาพไปยังจอแสดงผลหลายตำแหน่งได้
• ควบคุมง่ายด้วยรีโมท สามารถเปลี่ยนโหมดหรือจัดการการแสดงผลได้สะดวกจากระยะไกล
• ตัวเครื่องแข็งแรง โครงสร้าง Aluminum Shell ช่วยเพิ่มความทนทานและช่วยในการระบายความร้อน
• เหมาะกับงานหลากหลาย เช่น Control Room, CCTV Monitoring, Security Monitoring, ห้องประชุม และระบบ AV

ข้อควรระวัง

• ตรวจสอบว่า ความละเอียดของอุปกรณ์ต้นทางและจอแสดงผล รองรับ 4K@30Hz หรือ 1080P@60Hz ก่อนใช้งาน
• ควรใช้ สาย HDMI ที่มีคุณภาพและรองรับความละเอียดที่ต้องการ เพื่อป้องกันภาพกระพริบหรือสัญญาณขาดหาย
• ใช้อะแดปเตอร์ไฟ DC 12V 2A ตามที่กำหนด ไม่ควรใช้แหล่งจ่ายไฟที่มีแรงดันไม่ตรงกับอุปกรณ์
• ไม่ควรวางเครื่องในบริเวณที่มี ความร้อนสูง ความชื้น น้ำ หรือฝุ่นมาก
• ควรจัดวางอุปกรณ์ในพื้นที่ที่มี การระบายอากาศที่เหมาะสม และไม่ปิดกั้นช่องระบายความร้อน
• ก่อนถอดหรือเสียบสายสัญญาณจำนวนมาก ควรปิดอุปกรณ์หรือดำเนินการอย่างระมัดระวังเพื่อป้องกันความเสียหายของพอร์ต HDMI
• หากใช้งานฟังก์ชัน Cascade ควรตรวจสอบการตั้งค่าความละเอียดและการเชื่อมต่อของอุปกรณ์ทุกตัวให้สอดคล้องกัน
• หากไม่มีภาพหรือภาพผิดปกติ ให้ตรวจสอบ สาย HDMI, Input/Output, แหล่งสัญญาณ และความละเอียด ก่อนดำเนินการแก้ไขอื่น ๆ
• ไม่ควรแกะหรือดัดแปลงวงจรภายในเครื่อง เพราะอาจทำให้อุปกรณ์เสียหายและส่งผลต่อการรับประกัน



อุปกรณ์ที่จะได้รับ

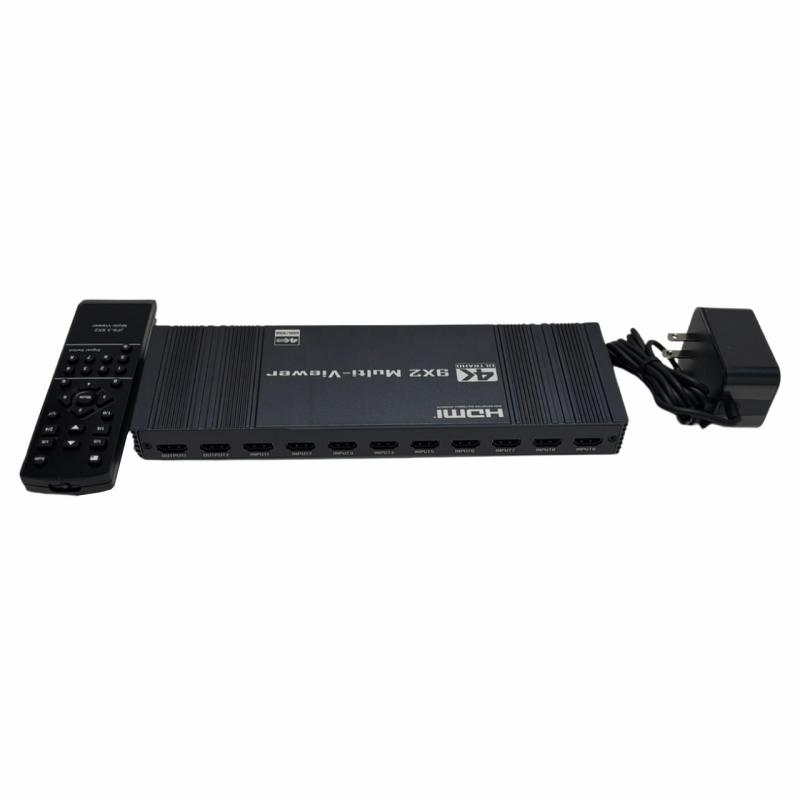

1) HDMI Multi Viewer 9x2 × 1 เครื่อง
2) อะแดปเตอร์ไฟ DC 12V 2A × 1 ชุด
3) รีโมทคอนโทรล × 1 ชิ้น
