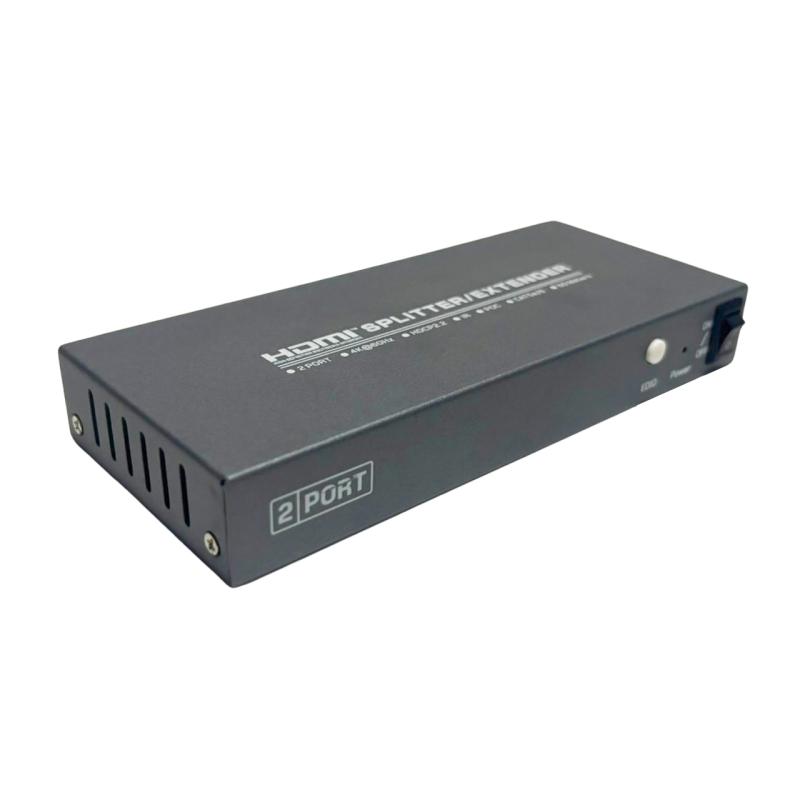

HDMI Splitter Extender 1x2 4K@60Hz ส่งสัญญาณ 2 จอ ระยะ 60 เมตร ผ่านสาย LAN CAT5e/CAT6 พร้อม IR Control สำหรับ Digital Signage, ห้องประชุม, Control Room และระบบ AV รุ่น S-SPEX-H20-102-60M

อุปกรณ์สำหรับกระจายสัญญาณภาพและเสียง HDMI จากแหล่งสัญญาณเพียง 1 ช่อง ไปยังจอแสดงผล 2 จอพร้อมกัน รองรับความละเอียดสูงสุด 4K@60Hz ตามมาตรฐาน HDMI 2.0 ส่งสัญญาณผ่านสาย LAN CAT5e/CAT6 ได้ระยะทางสูงสุด 60 เมตร ช่วยลดข้อจำกัดในการเดินสาย HDMI ระยะไกล พร้อมรองรับการควบคุมอุปกรณ์ผ่านระบบ IR Control เหมาะสำหรับงานติดตั้งระบบภาพในห้องประชุม ห้องควบคุม (Control Room) ระบบ Digital Signage ร้านค้า และงานระบบ AV ที่ต้องการแสดงภาพจากแหล่งสัญญาณเดียวกันบนหลายหน้าจอ โดยตัวเครื่องผลิตจากวัสดุโลหะ แข็งแรง เหมาะสำหรับการใช้งานในระบบติดตั้งทั้งภายในองค์กรและเชิงพาณิชย์

คุณสมบัติสินค้า

• กระจายสัญญาณ HDMI แบบ 1 เข้า 2 ออก รองรับการส่งสัญญาณภาพและเสียงจากแหล่งสัญญาณ HDMI 1 เครื่อง ไปยังจอแสดงผล 2 จอพร้อมกัน
• รองรับความละเอียดสูงสุด 4K@60Hz ให้ภาพคมชัดและลื่นไหล เหมาะสำหรับการแสดงผลบนจอความละเอียดสูง
• รองรับมาตรฐาน HDMI 2.0 สำหรับการส่งสัญญาณภาพและเสียงดิจิทัลคุณภาพสูง
• ส่งสัญญาณผ่านสาย LAN CAT5e/CAT6 ช่วยให้เดินสายติดตั้งได้สะดวกกว่าการใช้สาย HDMI ระยะไกลโดยตรง
• รองรับระยะส่งสัญญาณสูงสุด 60 เมตร เหมาะสำหรับการติดตั้งในห้องประชุม อาคารสำนักงาน ร้านค้า และพื้นที่จัดแสดงสินค้า ทั้งนี้ ระยะทางและคุณภาพสัญญาณขึ้นอยู่กับประเภทสายและสภาพแวดล้อมในการติดตั้ง
• รองรับ IR Control สามารถใช้ระบบรับและส่งสัญญาณอินฟราเรดเพื่อควบคุมอุปกรณ์ต้นทางจากตำแหน่งปลายทางได้ เมื่อเชื่อมต่ออุปกรณ์ IR อย่างถูกต้อง
• ตัวเครื่องวัสดุโลหะ (Iron Shell) แข็งแรง ช่วยเพิ่มความทนทาน เหมาะสำหรับงานติดตั้งระบบ AV และระบบกระจายภาพ
• ใช้แหล่งจ่ายไฟ DC 12V 1A มาพร้อมอะแดปเตอร์สำหรับจ่ายไฟให้กับอุปกรณ์
• เหมาะสำหรับงานระบบภาพและเสียงหลากหลายรูปแบบ เช่น Digital Signage, ห้องประชุม, Control Room, ร้านค้า, ห้องแสดงสินค้า และระบบนำเสนอข้อมูล
• ติดตั้งผ่านสาย LAN ได้สะดวก ช่วยจัดระเบียบสายสัญญาณ ลดความยุ่งยากในการเดินสาย และเพิ่มความยืดหยุ่นในการจัดวางจอแสดงผล



ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

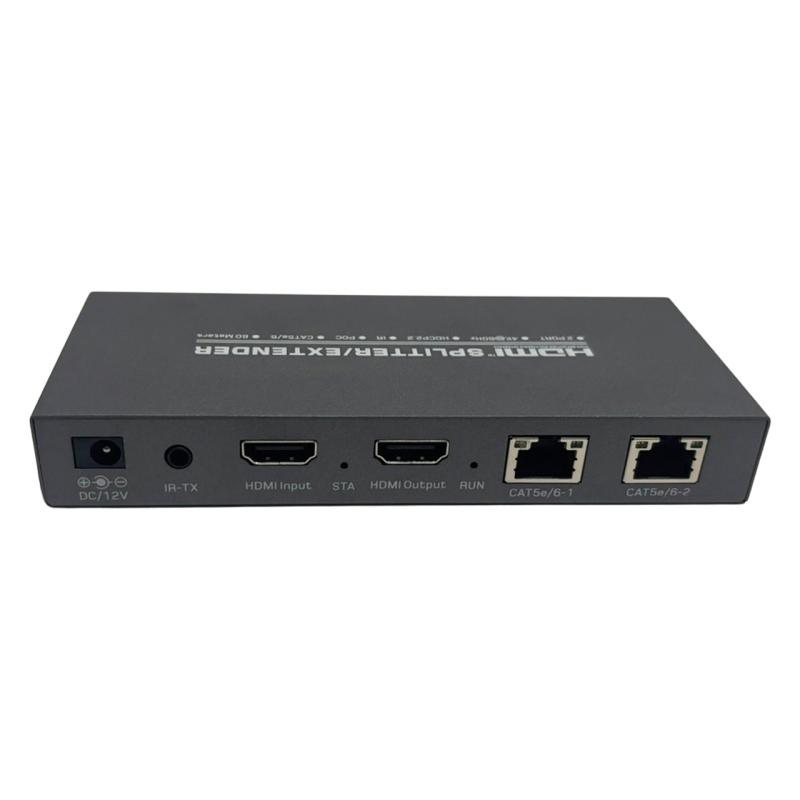

1. เชื่อมต่อแหล่งสัญญาณภาพ ใช้สาย HDMI เชื่อมต่อจากคอมพิวเตอร์ เครื่องเล่น หรืออุปกรณ์ต้นทาง เข้ากับพอร์ต HDMI Input ของตัวส่งสัญญาณ
2. เชื่อมต่อสาย LAN เชื่อมต่อพอร์ต CAT5e/6-1 และ CAT5e/6-2 ของตัวส่งสัญญาณไปยังตัวรับสัญญาณแต่ละชุดด้วยสาย CAT5e/CAT6 โดยแยกสายสำหรับจอแต่ละจอ และไม่เชื่อมต่อผ่านสวิตช์เครือข่ายทั่วไป
3. เชื่อมต่อตัวรับสัญญาณเข้ากับจอ ใช้สาย HDMI เชื่อมต่อจากตัวรับสัญญาณแต่ละชุดไปยังจอทีวีหรือจอแสดงผลที่ต้องการใช้งานทั้ง 2 จอ
4. ต่อแหล่งจ่ายไฟ เชื่อมต่ออะแดปเตอร์ 12V 1A เข้ากับตัวส่งสัญญาณ และจ่ายไฟให้ตัวรับสัญญาณตามข้อกำหนดของชุดอุปกรณ์ จากนั้นเปิดอุปกรณ์ต้นทางและจอแสดงผล
5. ตรวจสอบภาพและเสียง เลือกช่องสัญญาณ HDMI ที่ถูกต้องบนจอ ตรวจสอบไฟสถานะของอุปกรณ์ และทดสอบการแสดงผลทั้ง 2 จอ หากไม่พบภาพ ให้ตรวจสอบสาย LAN สาย HDMI และแหล่งจ่ายไฟ
6. ใช้งานระบบ IR Control เชื่อมต่อสาย IR Transmitter และ IR Receiver ตามตำแหน่งที่กำหนดของอุปกรณ์ เพื่อส่งคำสั่งอินฟราเรดควบคุมอุปกรณ์ต้นทางจากตำแหน่งปลายทาง โดยจัดวางหัวรับและหัวส่งให้เหมาะสม

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า
1. กระจายภาพได้พร้อมกัน 2 จอ ช่วยแสดงภาพและเสียงจากแหล่งสัญญาณ HDMI เดียวกันไปยังจอแสดงผล 2 จอได้อย่างสะดวก
2. รองรับความละเอียดสูงสุด 4K@60Hz ให้ภาพคมชัด เหมาะสำหรับการนำเสนอข้อมูล วิดีโอ และสื่อประชาสัมพันธ์
3. ส่งสัญญาณผ่านสาย LAN ได้ไกล รองรับระยะทางสูงสุด 60 เมตร ช่วยลดข้อจำกัดในการติดตั้งจอที่อยู่ห่างจากแหล่งสัญญาณ
4. รองรับสาย CAT5e/CAT6 ใช้สาย LAN สำหรับเดินระบบได้สะดวกและจัดระเบียบสายได้ง่าย
5. มีระบบ IR Control ช่วยให้สามารถควบคุมอุปกรณ์ต้นทางจากตำแหน่งปลายทางได้ เมื่อเชื่อมต่อสาย IR อย่างถูกต้อง
6. โครงสร้างตัวเครื่องโลหะแข็งแรง เหมาะสำหรับการติดตั้งในระบบภาพและเสียงภายในอาคาร
7. ช่วยลดความยุ่งยากในการติดตั้ง เหมาะกับงานที่ต้องการส่งภาพไปยังจอหลายตำแหน่งโดยไม่ต้องวางอุปกรณ์ต้นทางไว้ใกล้จอทุกเครื่อง

ประโยชน์ในการใช้งาน

• ห้องประชุมและห้องสัมมนา: แสดงข้อมูลจากคอมพิวเตอร์ไปยังจอ 2 ตำแหน่งพร้อมกัน เพื่อให้ผู้เข้าร่วมมองเห็นเนื้อหาได้ชัดเจน
• ระบบ Digital Signage: กระจายภาพประชาสัมพันธ์ โปรโมชั่น หรือวิดีโอจากแหล่งสัญญาณเดียวไปยังจอแสดงผล 2 จอ
• ร้านค้าและโชว์รูม: แสดงข้อมูลสินค้าและสื่อโฆษณาบนจอที่ติดตั้งแยกจากกัน
• ห้องควบคุม (Control Room): ส่งภาพจากเครื่องคอมพิวเตอร์หรือระบบแสดงผลไปยังจอที่อยู่ห่างออกไป
• สถานศึกษา: ใช้กระจายภาพการสอนหรือการนำเสนอไปยังจอหลายตำแหน่ง
• งานติดตั้งระบบ AV: ช่วยให้การออกแบบระบบกระจายภาพมีความยืดหยุ่นมากขึ้น โดยเฉพาะพื้นที่ที่ต้องเดินสายระยะไกล



ข้อควรระวังในการใช้งาน
1. ตรวจสอบความเข้ากันได้ของอุปกรณ์: ควรตรวจสอบความละเอียดและมาตรฐาน HDMI ของแหล่งสัญญาณและจอแสดงผลก่อนติดตั้ง
2. เลือกใช้สาย LAN ที่มีคุณภาพ: ควรใช้สาย CAT5e/CAT6 ที่ได้มาตรฐาน และคำนึงถึงคุณภาพการเข้าหัวสายเพื่อช่วยลดปัญหาสัญญาณขาดหาย
3. ไม่ควรเกินระยะที่กำหนด: ระยะส่งสัญญาณสูงสุด 60 เมตรอาจเปลี่ยนแปลงตามชนิดสายและสภาพแวดล้อม
4. ตรวจสอบแหล่งจ่ายไฟ: ใช้อะแดปเตอร์ตามแรงดันและกระแสที่ผู้ผลิตกำหนด ห้ามใช้อะแดปเตอร์ที่มีแรงดันไฟฟ้าไม่ตรงตามข้อกำหนด
5. ระวังการเชื่อมต่อสายผิดพอร์ต: ควรตรวจสอบพอร์ต HDMI Input, HDMI Output และพอร์ต CAT5e/CAT6 ก่อนเปิดใช้งาน
6. หลีกเลี่ยงความชื้นและความร้อนสูง: ติดตั้งในพื้นที่แห้ง อากาศถ่ายเทสะดวก และไม่วางอุปกรณ์ใกล้แหล่งความร้อน
7. ตรวจสอบระบบ IR ก่อนใช้งาน: จัดวางหัวส่งและหัวรับอินฟราเรดให้ถูกตำแหน่ง และตรวจสอบว่าอุปกรณ์ต้นทางรองรับการควบคุมด้วยรีโมต IR
8. ตรวจสอบข้อกำหนดด้านไฟเลี้ยงของตัวรับสัญญาณ: ควรยืนยันวิธีจ่ายไฟให้ตัวส่งและตัวรับจากคู่มือของรุ่นนี้ก่อนติดตั้งจริง

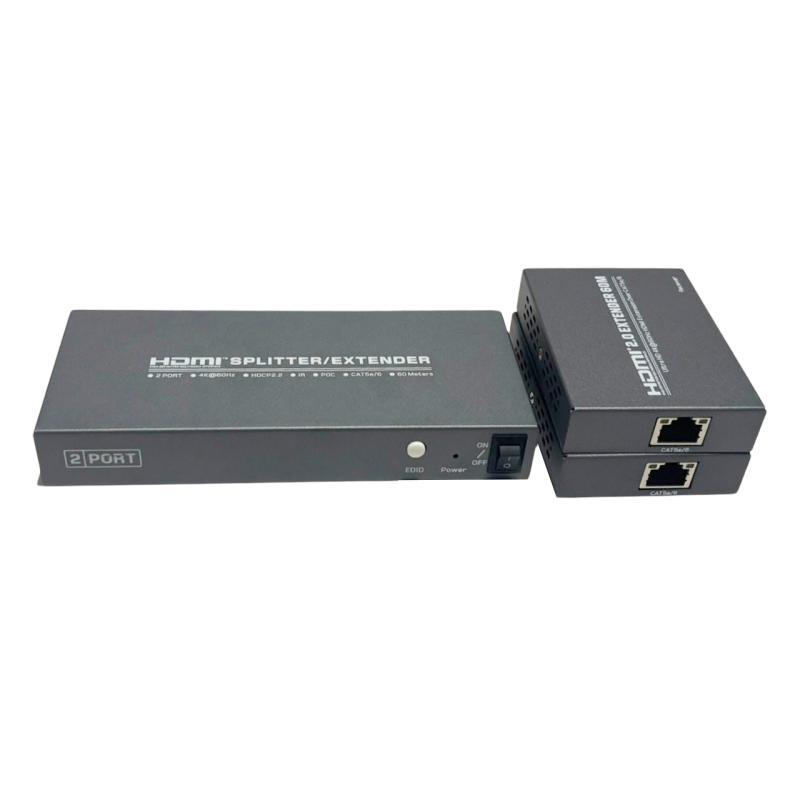

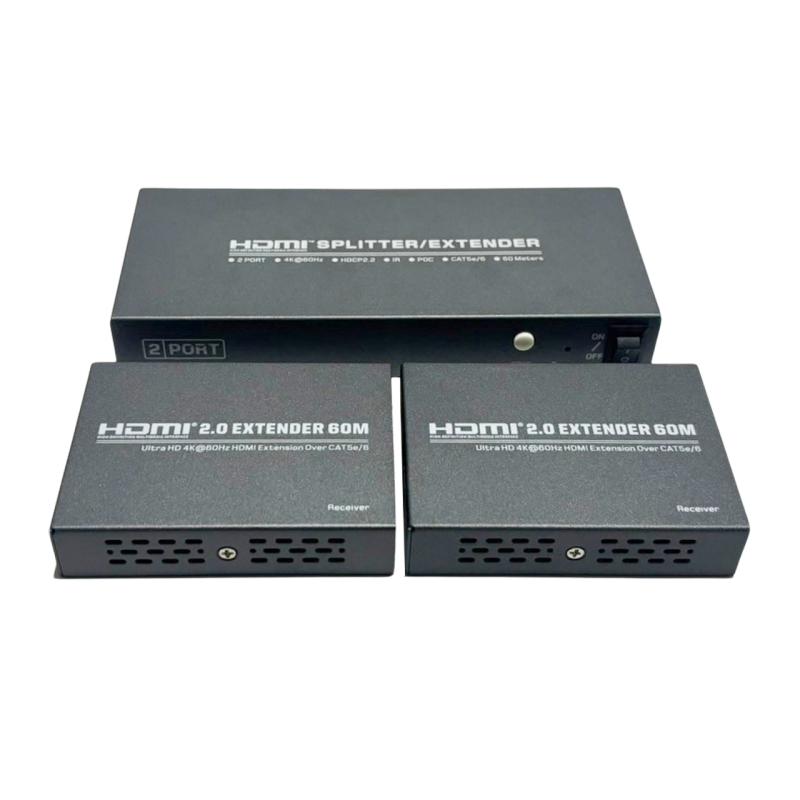

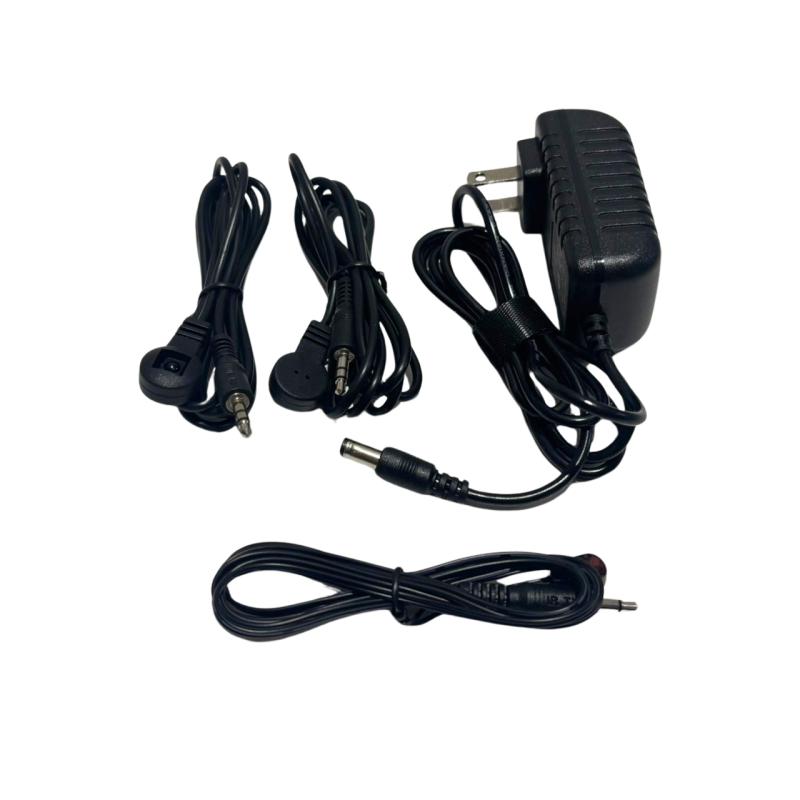

อุปกรณ์ที่จะได้รับ

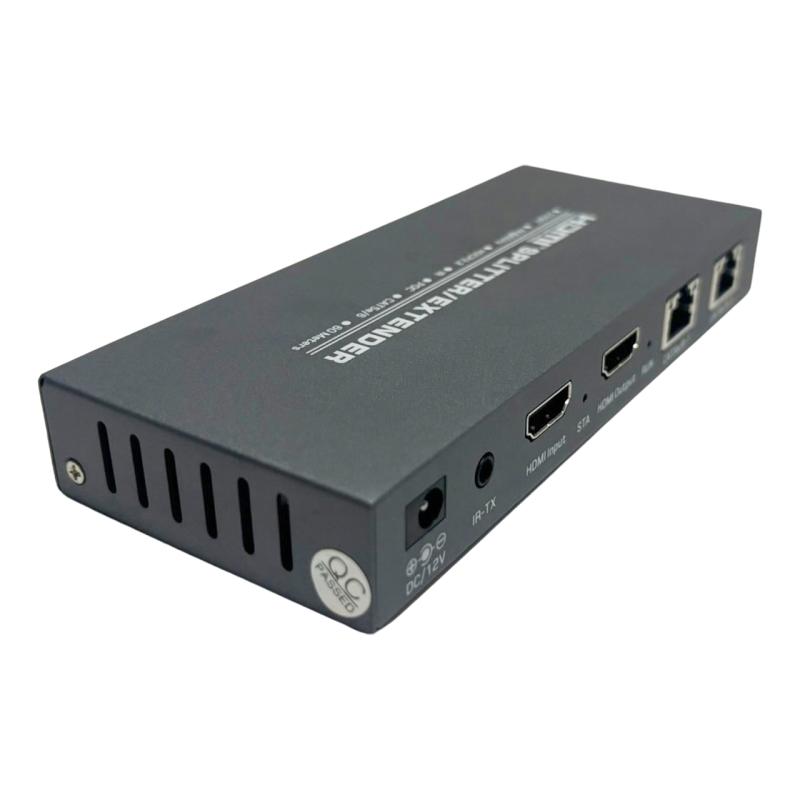

1) ตัวส่งสัญญาณ HDMI Splitter Extender 1x2 จำนวน 1 เครื่อง

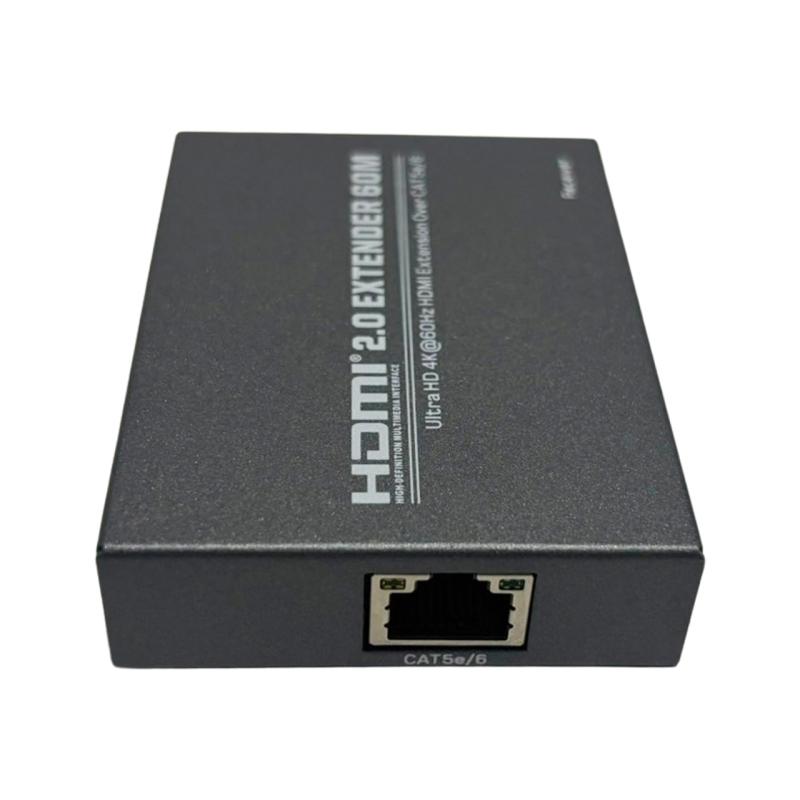

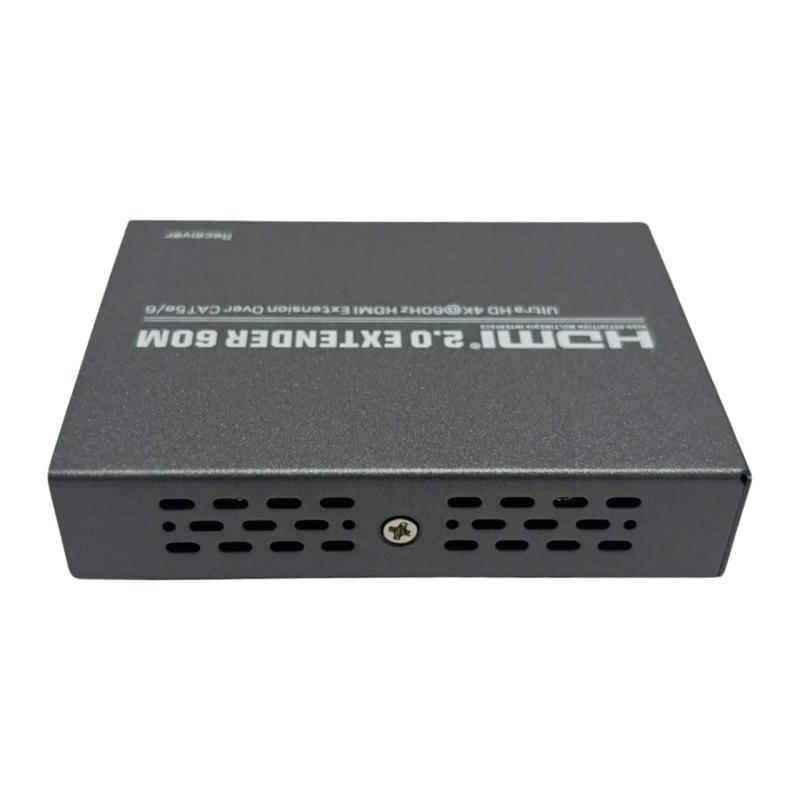

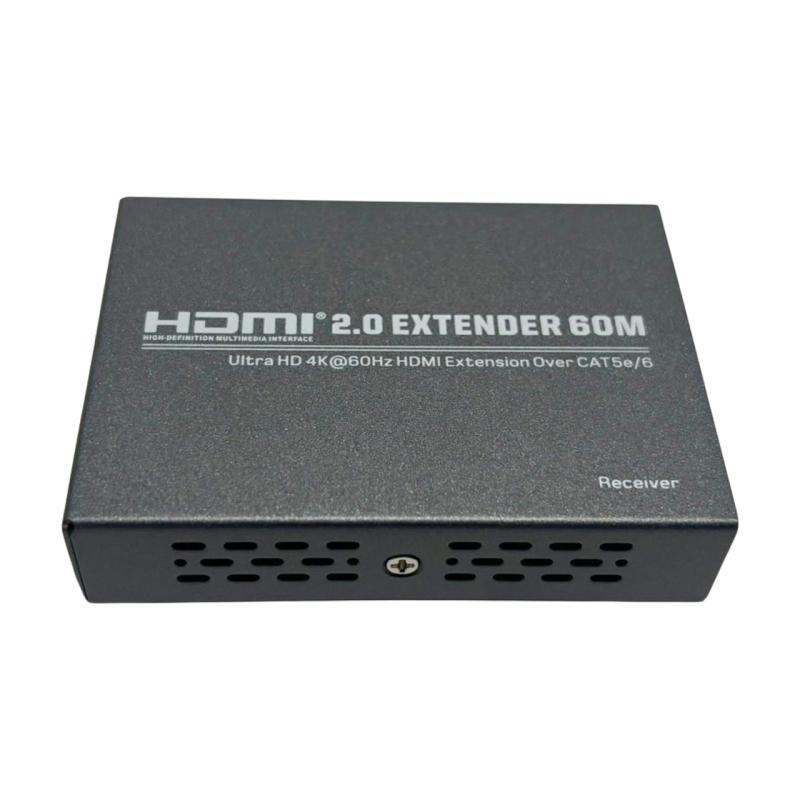

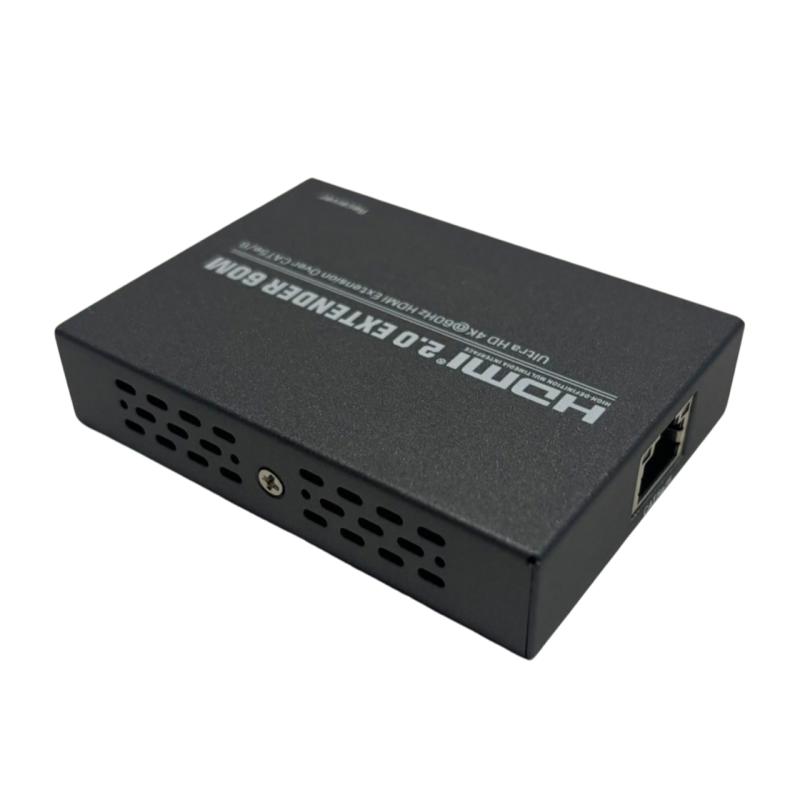

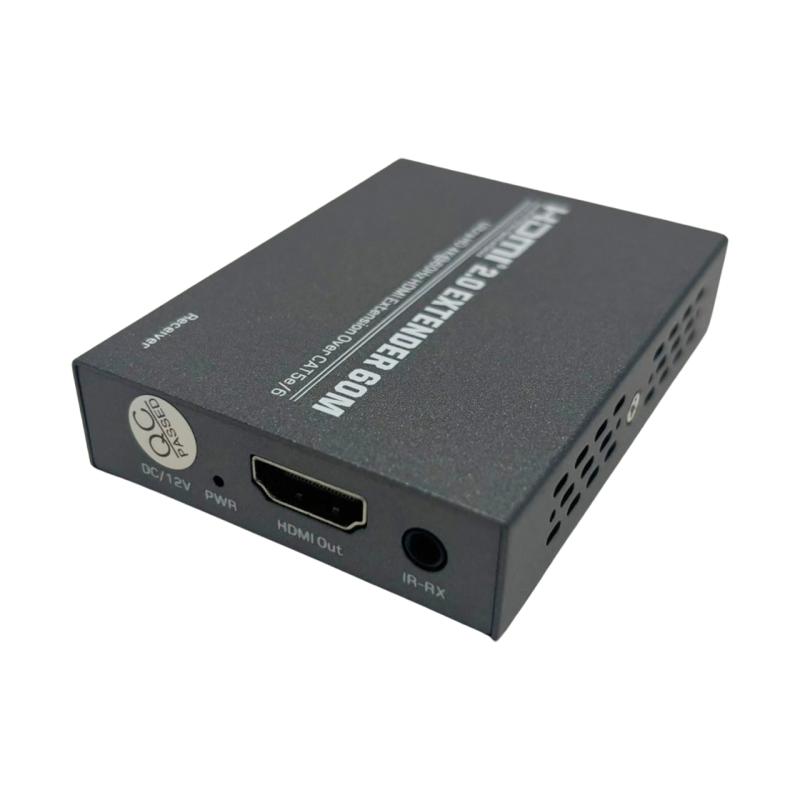

2) ตัวรับสัญญาณ HDMI Extender (Receiver) จำนวน 2 เครื่อง
3)อะแดปเตอร์จ่ายไฟ DC 12V 1A จำนวน 1 ชิ้น
4) สาย IR Transmitter จำนวน 1 เส้น สำหรับส่งสัญญาณอินฟราเรด
5) สาย IR Receiver จำนวน 2 เส้น สำหรับรับสัญญาณอินฟราเรด
