HDMI KVM Splitter Extender 1x4 1080P@60Hz ส่งสัญญาณ 4 จอ ระยะ 100 เมตร ผ่านสาย LAN CAT5e/CAT6 พร้อม USB 2.0 และ IR Control สำหรับ Control Room, CCTV และ Server Room รุ่น S-SPEX-H14K-104-100M

อุปกรณ์กระจายสัญญาณภาพและเสียง HDMI พร้อมรองรับการควบคุมคอมพิวเตอร์ผ่าน KVM สามารถส่งสัญญาณจากต้นทางไปยังจอแสดงผลได้พร้อมกัน 4 จอ ผ่านสาย LAN CAT5e/CAT6 ระยะทางสูงสุด 100 เมตร รองรับความละเอียดภาพ Full HD 1080P@60Hz พร้อม USB 2.0 สำหรับเชื่อมต่ออุปกรณ์ควบคุม และ IR Control สำหรับสั่งงานอุปกรณ์จากระยะไกล เหมาะสำหรับห้องควบคุม (Control Room), ระบบกล้องวงจรปิด (CCTV), ห้องเซิร์ฟเวอร์ (Server Room), ห้องประชุม และงาน Digital Signage ที่ต้องการแสดงผลหลายจออย่างมีประสิทธิภาพ ช่วยลดความยุ่งยากในการเดินสาย HDMI ระยะไกล พร้อมตัวเครื่องวัสดุโลหะแข็งแรง ทนทาน เหมาะสำหรับการติดตั้งในระบบ AV และงานมืออาชีพ

คุณสมบัติสินค้า

• รองรับการกระจายสัญญาณ HDMI แบบ 1 เข้า 4 ออก สามารถส่งสัญญาณภาพจากอุปกรณ์ต้นทางไปยังจอแสดงผลได้พร้อมกัน 4 จอ
• รองรับความละเอียด Full HD 1080P@60Hz ให้ภาพคมชัด เหมาะสำหรับงานแสดงผลและระบบควบคุม
• ส่งสัญญาณผ่านสาย LAN CAT5e/CAT6 ช่วยลดความยุ่งยากในการเดินสาย HDMI ระยะไกล
• รองรับระยะส่งสัญญาณสูงสุด 100 เมตร เหมาะสำหรับการติดตั้งในพื้นที่ขนาดใหญ่ ทั้งนี้ขึ้นอยู่กับคุณภาพสายและสภาพแวดล้อมในการติดตั้ง
• รองรับฟังก์ชัน KVM และ USB 2.0 สำหรับเชื่อมต่ออุปกรณ์ USB เพื่อรองรับการควบคุมคอมพิวเตอร์จากตำแหน่งปลายทาง ตามรูปแบบการทำงานของอุปกรณ์
• รองรับ IR Control สามารถส่งสัญญาณอินฟราเรดเพื่อควบคุมอุปกรณ์ต้นทางจากตำแหน่งปลายทางได้
• ตัวเครื่องผลิตจากวัสดุโลหะ (Iron Shell) แข็งแรง ทนทาน เหมาะสำหรับการใช้งานต่อเนื่องรองรับ HDMI V1.4 สำหรับการส่งสัญญาณภาพและเสียงดิจิทัล
• ใช้แหล่งจ่ายไฟ DC 12V พร้อมอะแดปเตอร์จ่ายไฟ 12V 2A จำนวน 1 ชุด
• เหมาะสำหรับงานระบบ AV และงานควบคุม เช่น Control Room, CCTV, Server Room, ห้องประชุม และระบบแสดงผลหลายจอ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ให้พร้อม ตรวจสอบอุปกรณ์ต้นทาง เช่น คอมพิวเตอร์ เครื่องเล่น HDMI จอแสดงผล 4 จอ สาย LAN CAT5e/CAT6 และอุปกรณ์จ่ายไฟที่จำเป็น

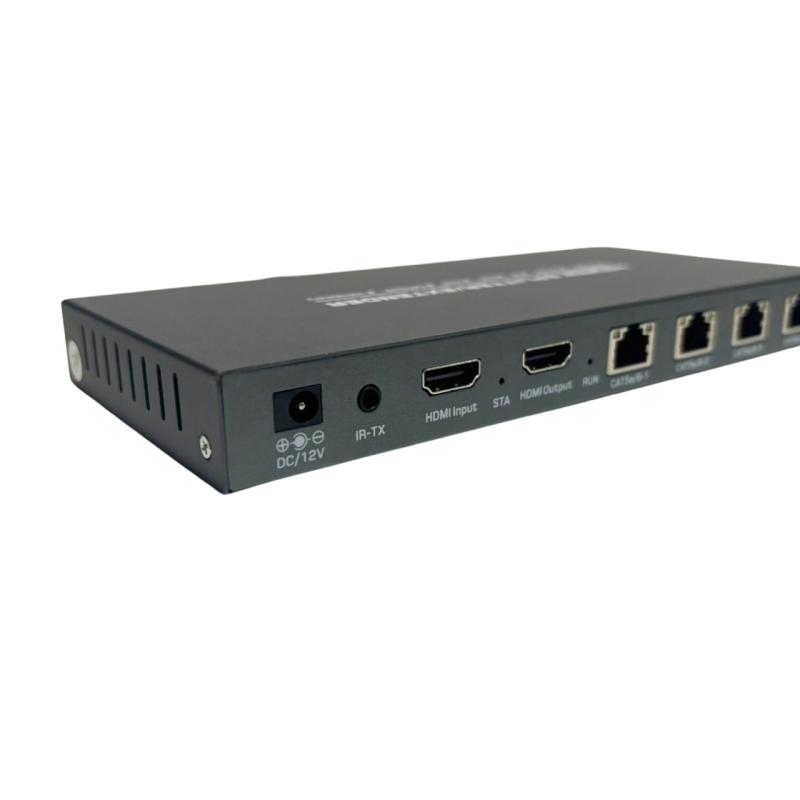

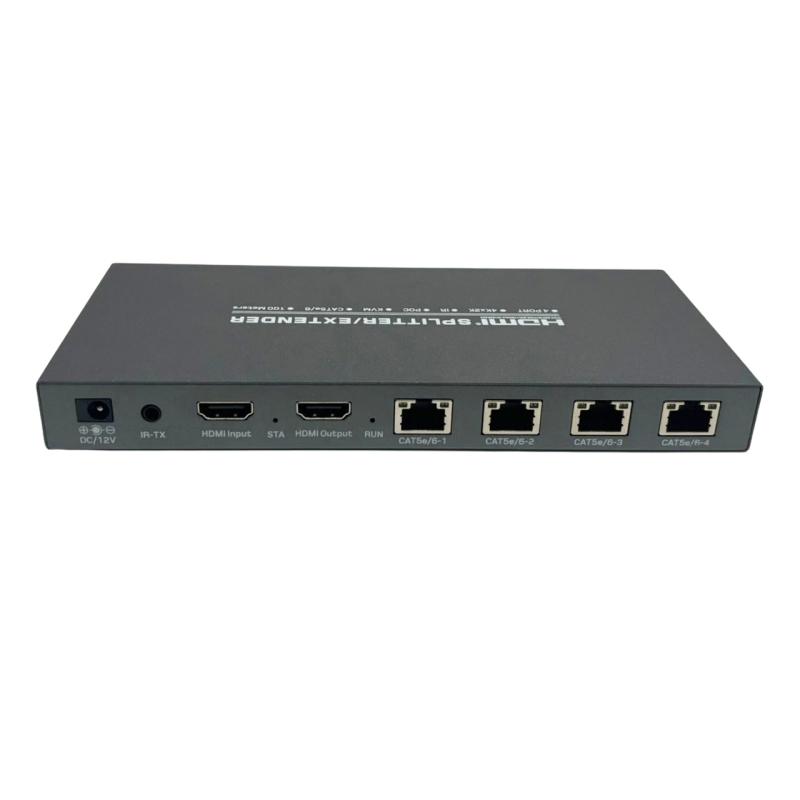

2. เชื่อมต่อสัญญาณ HDMI ต้นทาง นำสาย HDMI จากคอมพิวเตอร์หรืออุปกรณ์ต้นทาง เชื่อมต่อเข้าพอร์ต HDMI Input ของตัวส่งสัญญาณ (Transmitter)

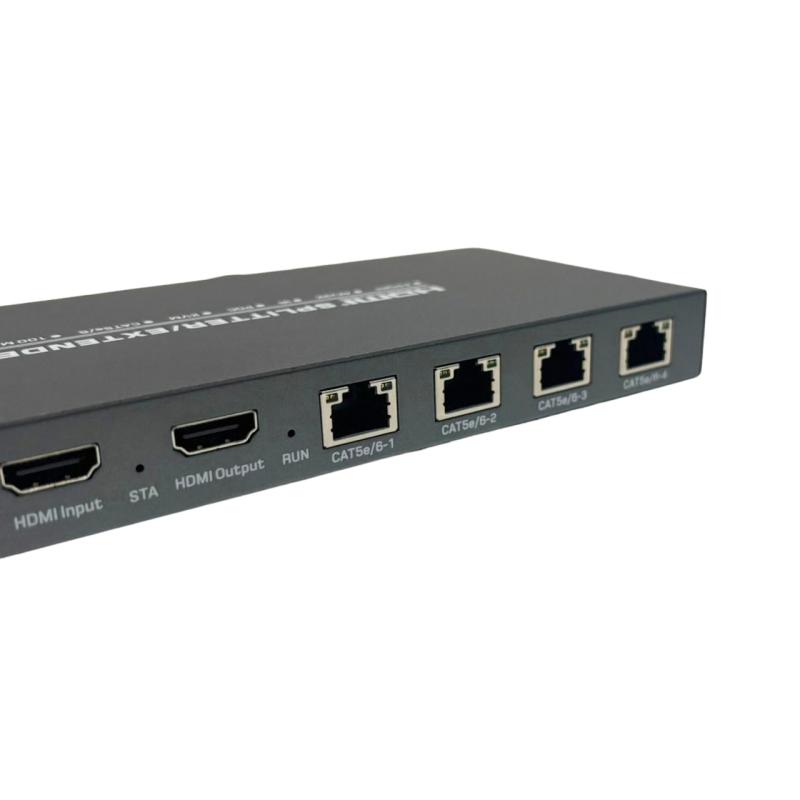

3. เชื่อมต่อตัวส่งสัญญาณกับตัวรับสัญญาณ ใช้สาย LAN CAT5e/CAT6 เชื่อมต่อพอร์ต CAT5e/6 ของตัวส่งสัญญาณไปยังตัวรับสัญญาณแต่ละชุด โดยจัดสายให้ตรงกับพอร์ตที่กำหนด และตรวจสอบระยะสายไม่เกิน 100 เมตร
4. เชื่อมต่อจอแสดงผล นำสาย HDMI จากตัวรับสัญญาณแต่ละชุดเชื่อมต่อเข้ากับจอภาพหรือทีวี เพื่อแสดงภาพจากอุปกรณ์ต้นทาง
5. เชื่อมต่อระบบ USB สำหรับ KVM เชื่อมต่อสาย USB 2.0 ระหว่างคอมพิวเตอร์กับตัวส่งสัญญาณ และเชื่อมต่ออุปกรณ์ USB ที่รองรับ เช่น เมาส์และคีย์บอร์ด เข้ากับพอร์ตของตัวรับสัญญาณตามรูปแบบที่อุปกรณ์กำหนด
6. ติดตั้งระบบ IR Control เชื่อมต่อสาย IR Transmitter เข้ากับตัวส่งสัญญาณ และติดตั้งสาย IR Receiver ณ ตำแหน่งที่ต้องการรับคำสั่งควบคุม เพื่อให้สามารถสั่งงานอุปกรณ์ต้นทางจากระยะไกลได้
7. เชื่อมต่อแหล่งจ่ายไฟ เสียบอะแดปเตอร์ DC 12V 2A เข้ากับตัวส่งสัญญาณ และจ่ายไฟให้ตัวรับสัญญาณตามข้อกำหนดของชุดอุปกรณ์
8. เปิดใช้งานและตรวจสอบระบบ เปิดคอมพิวเตอร์และจอแสดงผล ตรวจสอบภาพและเสียงบนจอทั้ง 4 จอ รวมถึงทดสอบการทำงานของเมาส์ คีย์บอร์ด และ IR Control
9. ปรับตั้งค่าการแสดงผล หากภาพไม่แสดงหรือไม่คมชัด ให้ตรวจสอบความแน่นของสาย HDMI และสาย LAN รวมถึงตั้งค่าความละเอียดของอุปกรณ์ต้นทางเป็น 1080P@60Hz หรือตามความสามารถของจอแสดงผล

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า
1. กระจายภาพได้พร้อมกัน 4 จอ รองรับการส่งสัญญาณภาพจากแหล่งต้นทางเดียวไปยังจอแสดงผล 4 จอ ช่วยให้แสดงข้อมูลเดียวกันได้หลายตำแหน่ง
2. ส่งสัญญาณระยะไกลสูงสุด 100 เมตร ผ่านสาย LAN CAT5e/CAT6 ลดข้อจำกัดในการเดินสาย HDMI ระยะไกล
3. รองรับความละเอียด Full HD 1080P@60Hz ให้ภาพคมชัดและการแสดงผลที่ลื่นไหล เหมาะสำหรับงานแสดงผลทั่วไป
4. รองรับ KVM ผ่าน USB 2.0 ช่วยให้สามารถใช้งานเมาส์และคีย์บอร์ดเพื่อควบคุมคอมพิวเตอร์จากตำแหน่งปลายทางได้ ตามรูปแบบการเชื่อมต่อที่อุปกรณ์รองรับ
5. มี IR Control รองรับการส่งคำสั่งอินฟราเรดเพื่อควบคุมอุปกรณ์ต้นทางจากระยะไกล
6. ตัวเครื่องโลหะแข็งแรง ช่วยเพิ่มความทนทาน เหมาะสำหรับการติดตั้งในระบบ AV และงานที่ต้องเปิดใช้งานต่อเนื่อง
7. ช่วยจัดระเบียบระบบสายสัญญาณ ใช้สาย LAN ในการส่งสัญญาณระยะไกล ทำให้การติดตั้งเป็นระเบียบและสะดวกต่อการดูแลรักษา

ประโยชน์ในการใช้งาน

• ห้องควบคุม (Control Room): แสดงข้อมูลจากคอมพิวเตอร์ต้นทางบนจอหลายจอพร้อมกัน
• ระบบกล้องวงจรปิด (CCTV): กระจายภาพจากเครื่องบันทึกหรือคอมพิวเตอร์ไปยังจอแสดงผลหลายตำแหน่ง
• ห้องเซิร์ฟเวอร์ (Server Room): ช่วยให้เข้าถึงการควบคุมคอมพิวเตอร์จากตำแหน่งที่ติดตั้งจอและอุปกรณ์ USB ที่รองรับ
• ห้องประชุมและห้องฝึกอบรม: ส่งภาพจากคอมพิวเตอร์ไปยังจอหลายจุด เพื่อให้ผู้เข้าร่วมมองเห็นข้อมูลได้สะดวก
• ร้านค้าและพื้นที่ประชาสัมพันธ์: กระจายภาพไปยังจอแสดงผลหลายจอ เช่น จอโฆษณาหรือจอประชาสัมพันธ์ โดยทุกจอแสดงผลจากแหล่งสัญญาณเดียวกัน
• งานติดตั้งระบบ AV: เหมาะสำหรับงานที่ต้องส่งสัญญาณ HDMI ไปยังจอภาพซึ่งอยู่ห่างจากอุปกรณ์ต้นทาง

ข้อควรระวังในการใช้งาน
1. ตรวจสอบระยะสาย LAN: ไม่ควรเดินสายเกินระยะสูงสุด 100 เมตรตามที่ระบุ และควรเลือกใช้สาย CAT5e/CAT6 ที่มีคุณภาพเหมาะสม
2. ตรวจสอบการจ่ายไฟ: ใช้อะแดปเตอร์ตามแรงดันและกระแสที่ผู้ผลิตกำหนด พร้อมตรวจสอบว่าตัวรับสัญญาณแต่ละชุดต้องใช้แหล่งจ่ายไฟแยกหรือไม่
3. ตรวจสอบความละเอียดของจอ: ควรตั้งค่าอุปกรณ์ต้นทางให้เหมาะสมกับความละเอียดสูงสุด 1080P@60Hz ของระบบ
4. ตรวจสอบการเชื่อมต่อสาย: เสียบสาย HDMI, LAN และ USB ให้แน่นและถูกต้องตามพอร์ตที่กำหนดก่อนเปิดใช้งาน
5. หลีกเลี่ยงความร้อนและความชื้น: ติดตั้งในพื้นที่ที่มีอากาศถ่ายเท ไม่วางใกล้แหล่งน้ำหรือแหล่งความร้อนสูง
6. ระมัดระวังขณะติดตั้ง: ควรปิดแหล่งจ่ายไฟก่อนถอดหรือเปลี่ยนสายเชื่อมต่อ เพื่อลดความเสี่ยงต่อความเสียหายของอุปกรณ์
7. ตรวจสอบการรองรับ KVM และ IR: ควรตรวจสอบคู่มือและรูปแบบการเชื่อมต่อก่อนใช้งานจริง เนื่องจากฟังก์ชันควบคุมอาจขึ้นอยู่กับการติดตั้งและอุปกรณ์ต้นทาง
8. หลีกเลี่ยงการเชื่อมต่อผ่านอุปกรณ์เครือข่ายโดยไม่ตรวจสอบ: ไม่ควรต่อผ่าน Switch หรือ Router เว้นแต่ผู้ผลิตระบุว่ารองรับการใช้งานในรูปแบบดังกล่าว

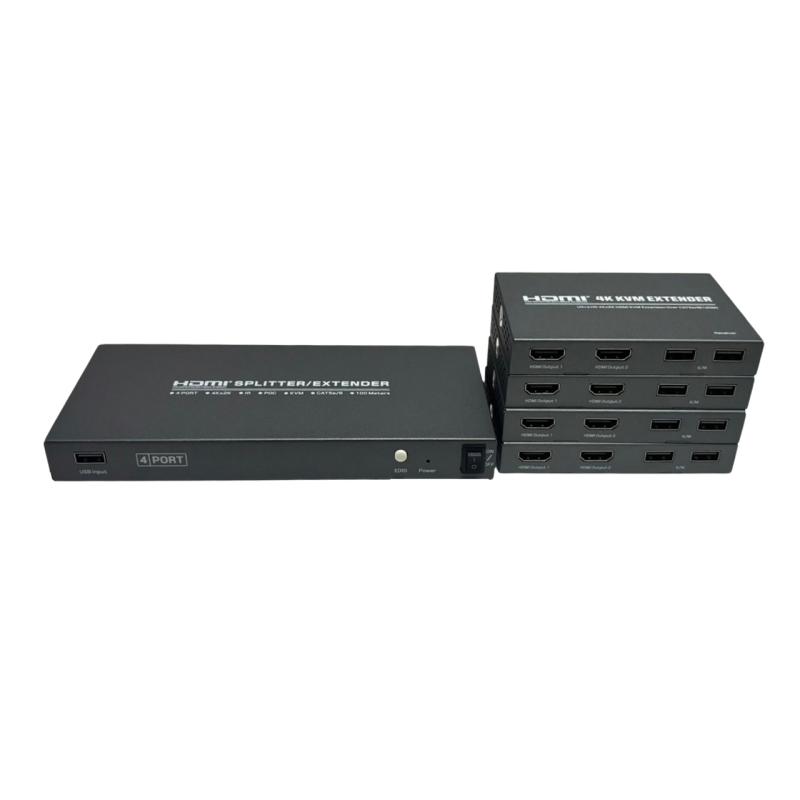

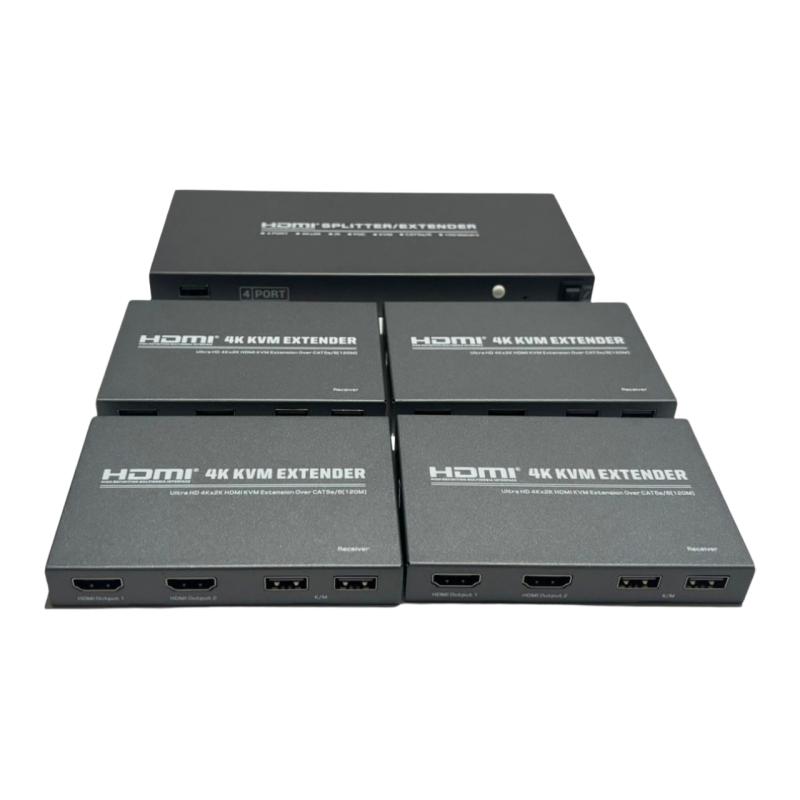

อุปกรณ์ที่จะได้รับ

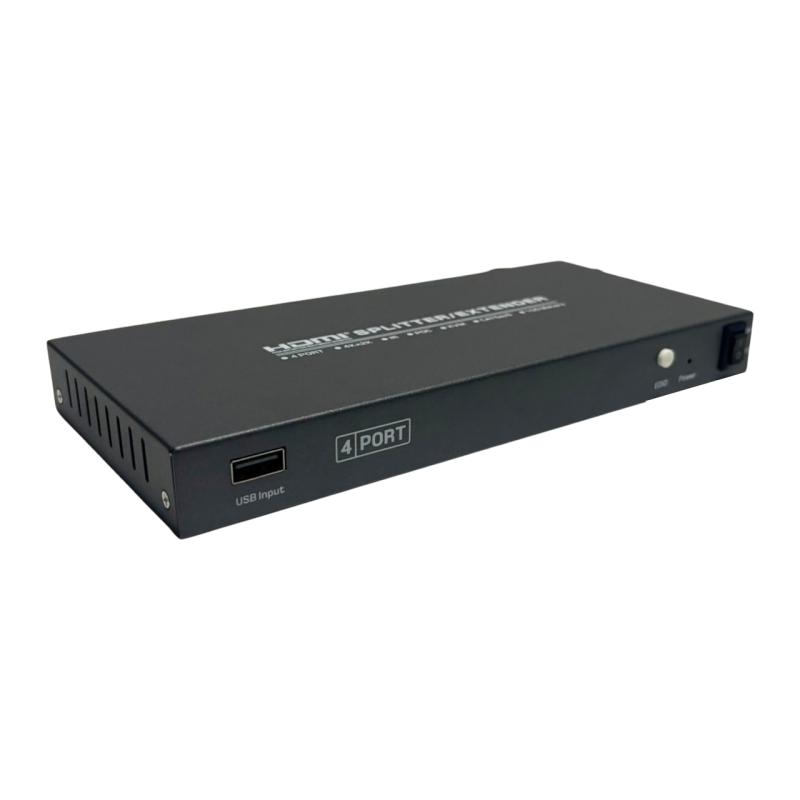

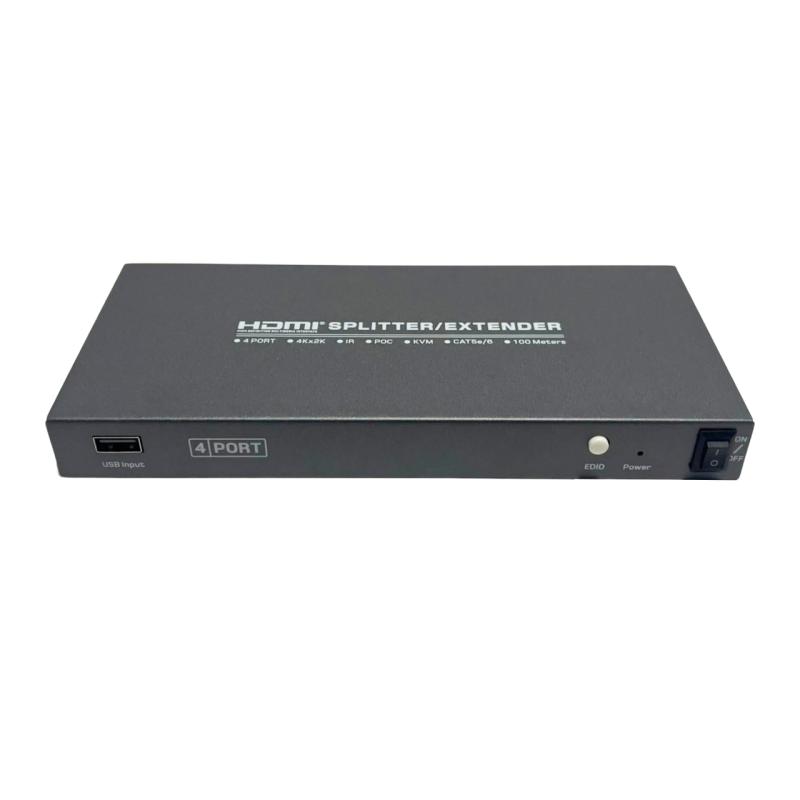

1) เครื่องส่งสัญญาณ HDMI KVM Splitter Extender 1x4 (Transmitter) จำนวน 1 เครื่อง

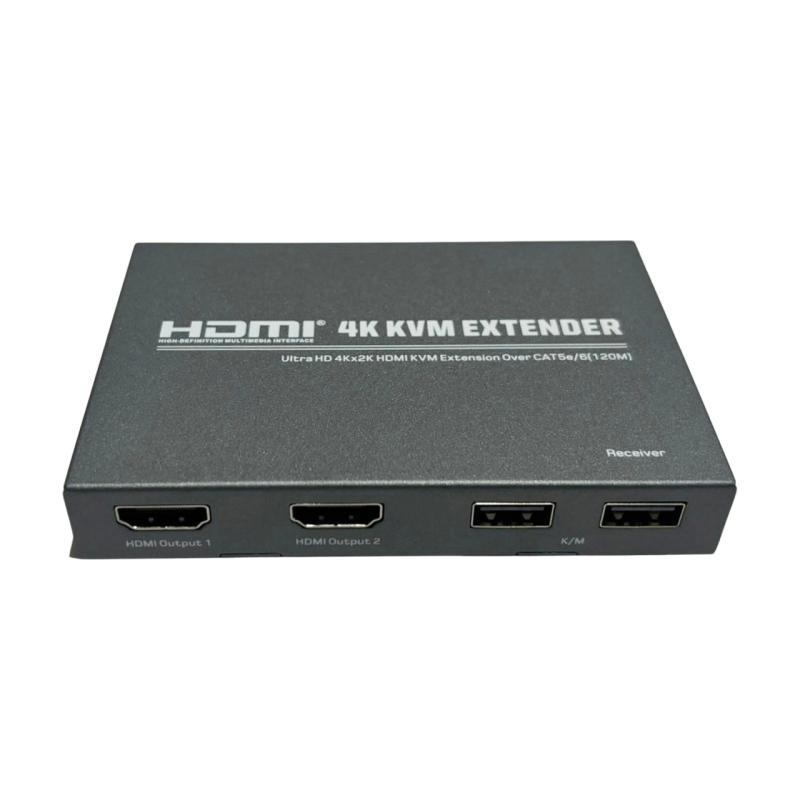

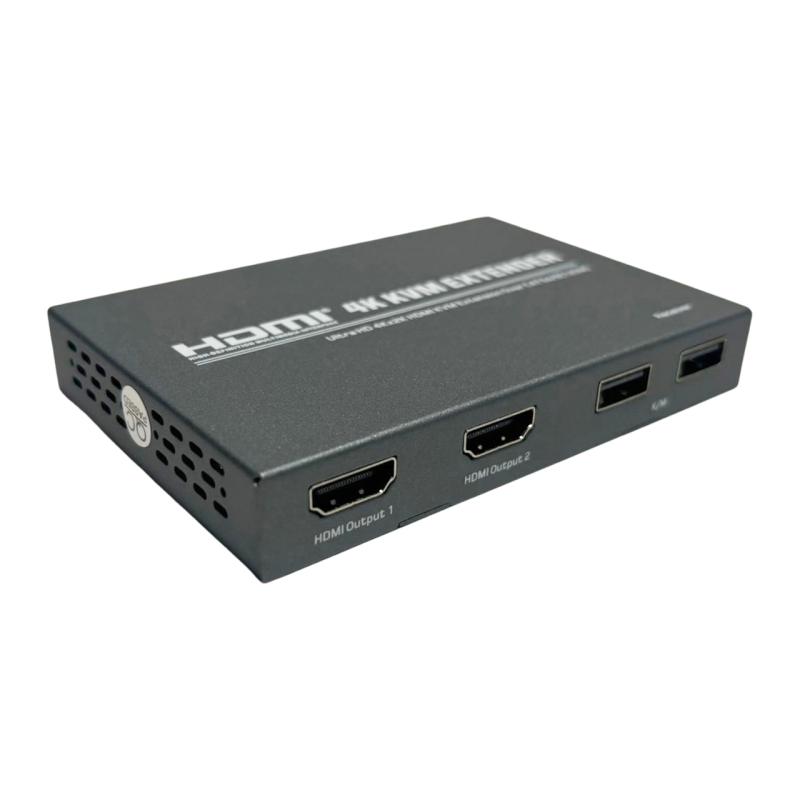

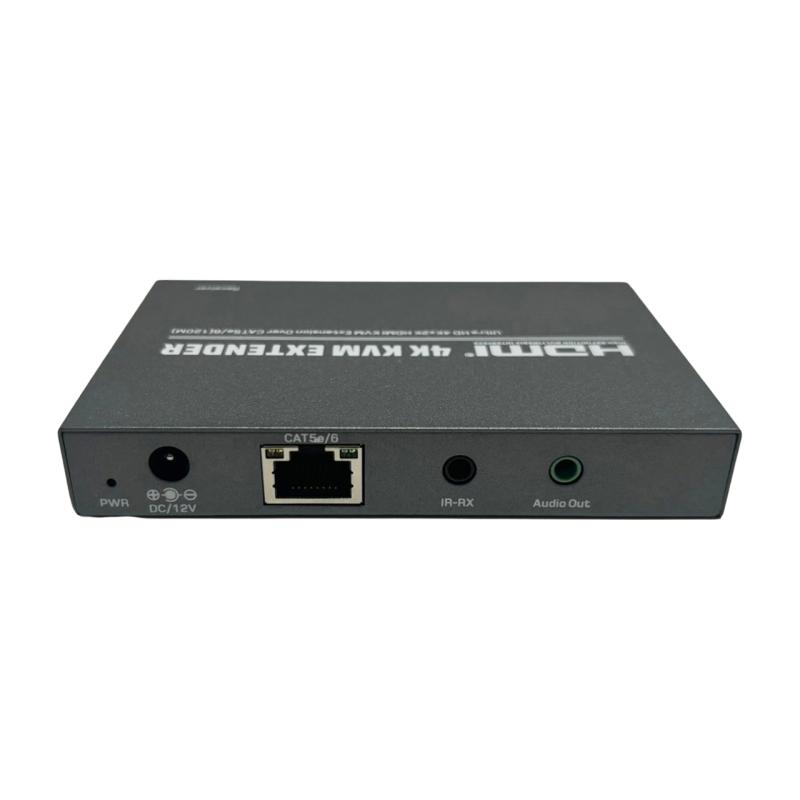

2) เครื่องรับสัญญาณ HDMI KVM Extender (Receiver) จำนวน 4 เครื่อง

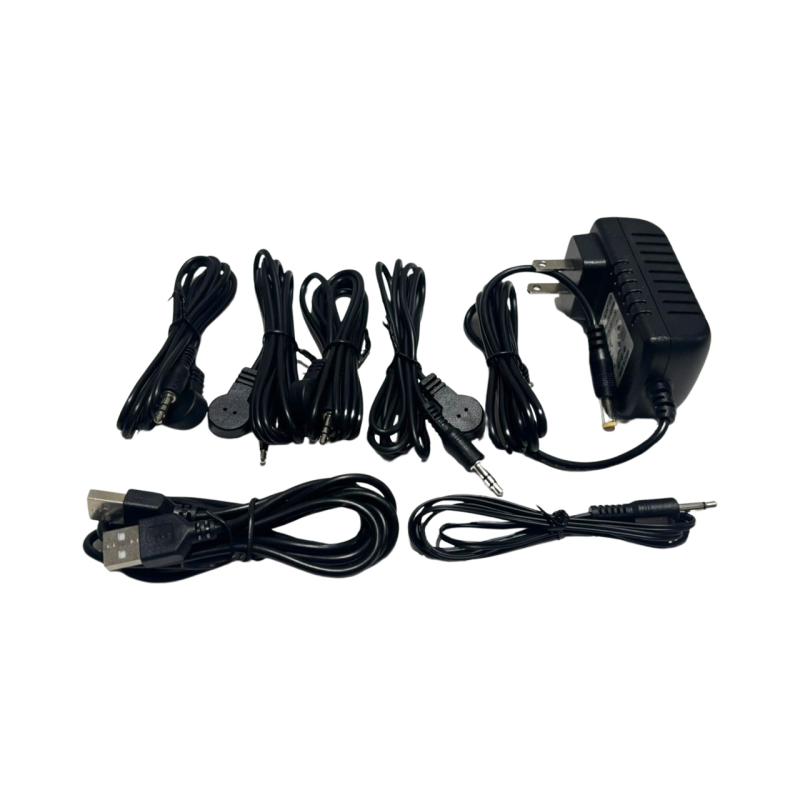

3) อะแดปเตอร์จ่ายไฟ DC 12V 3A จำนวน 1 ชิ้น
4) สาย IR Transmitter จำนวน 1 เส้น
5) สาย IR Receiver จำนวน 4 เส้น
6) สาย USB 2.0 จำนวน 1 เส้น
