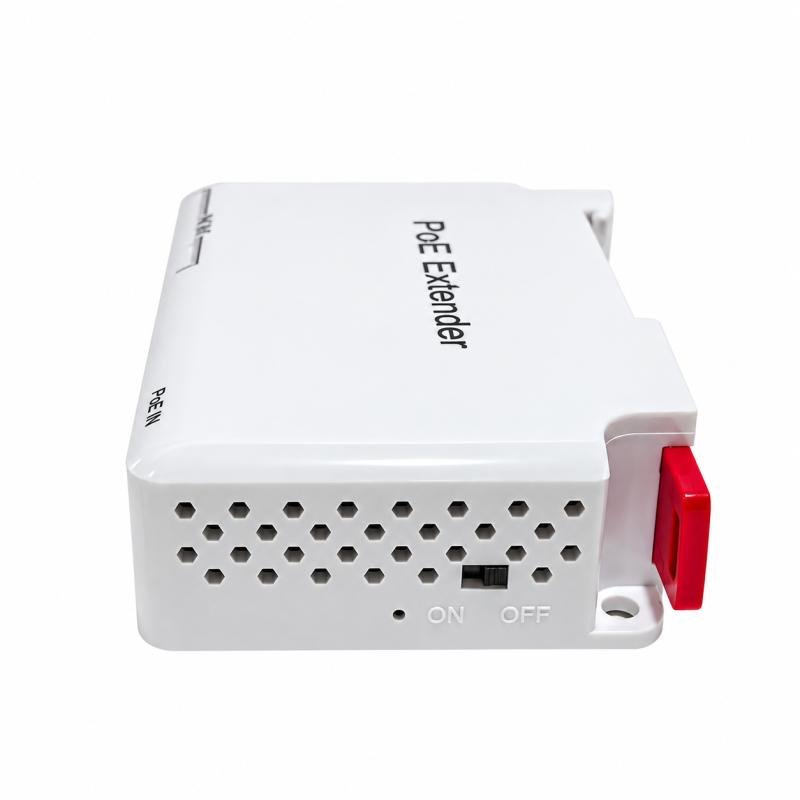

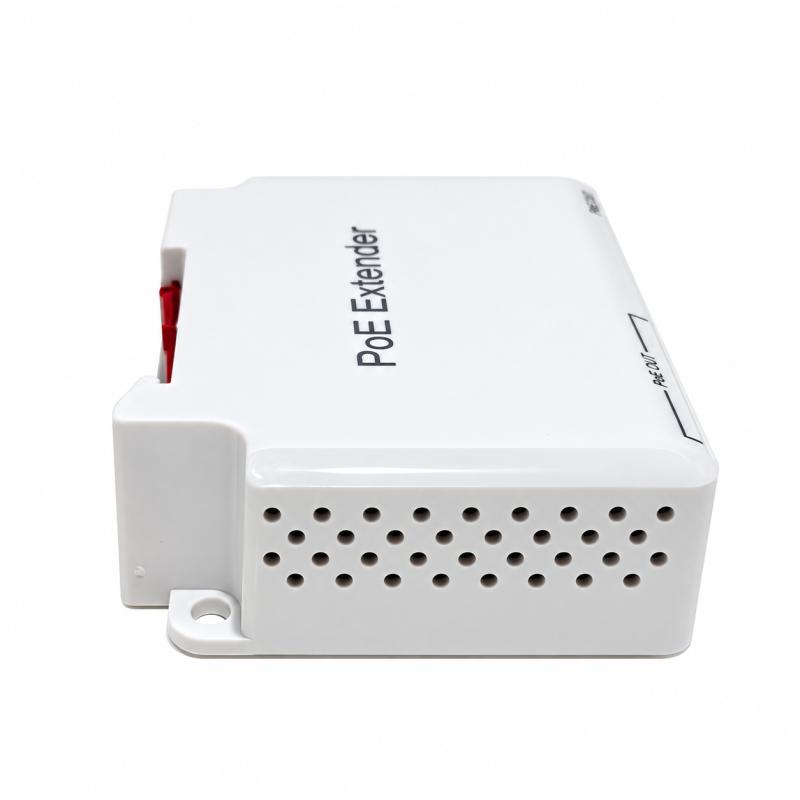

PoE Extender เข้า 1 ออก 2 ติดตั้งรางปีกนก (DIN Rail) รองรับ IEEE 802.3af/at สำหรับกล้องวงจรปิด IP Camera และ Access Point รุ่น DG102B

เป็นอุปกรณ์ขยายและกระจายสัญญาณเครือข่ายพร้อมไฟเลี้ยงผ่านสาย LAN โดยรับสัญญาณจากพอร์ต PoE IN จำนวน 1 พอร์ต และกระจายออกไปยังพอร์ต PoE OUT จำนวน 2 พอร์ต รองรับมาตรฐาน IEEE 802.3af/at เหมาะสำหรับระบบกล้องวงจรปิด IP Camera, Wireless Access Point และอุปกรณ์เครือข่ายที่รองรับ PoE ตัวเครื่องออกแบบให้ติดตั้งบนรางปีกนก (DIN Rail) เหมาะสำหรับติดตั้งภายในตู้ควบคุมและตู้ระบบเครือข่าย ช่วยลดความซับซ้อนในการเดินสายและเพิ่มความสะดวกในการติดตั้งอุปกรณ์ปลายทางหลายจุด

คุณสมบัติสินค้า

• รุ่นสินค้า: DG102B
• ประเภทอุปกรณ์: PoE Extender / PoE Repeater

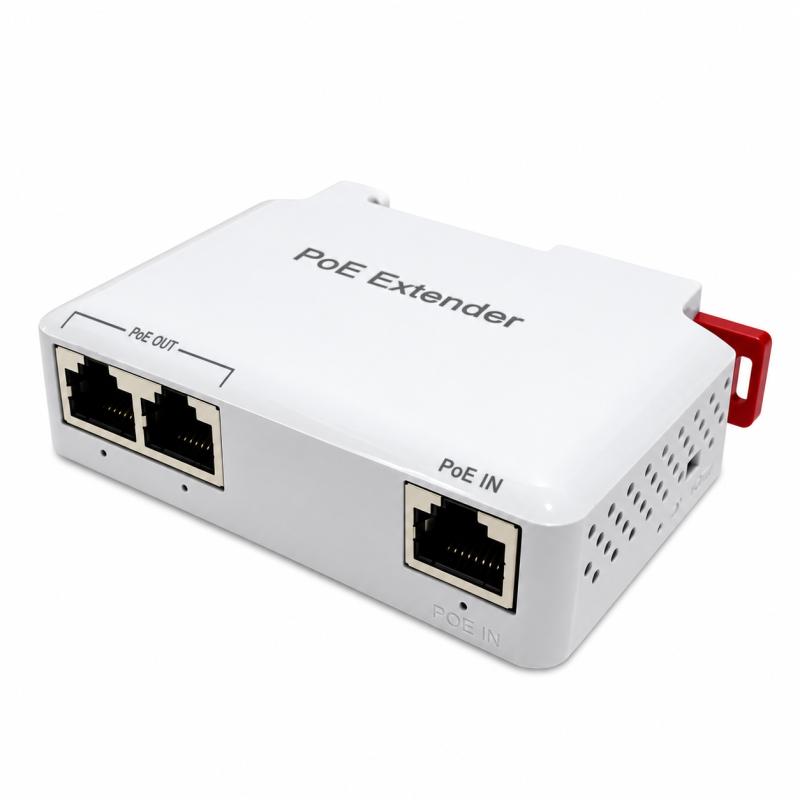

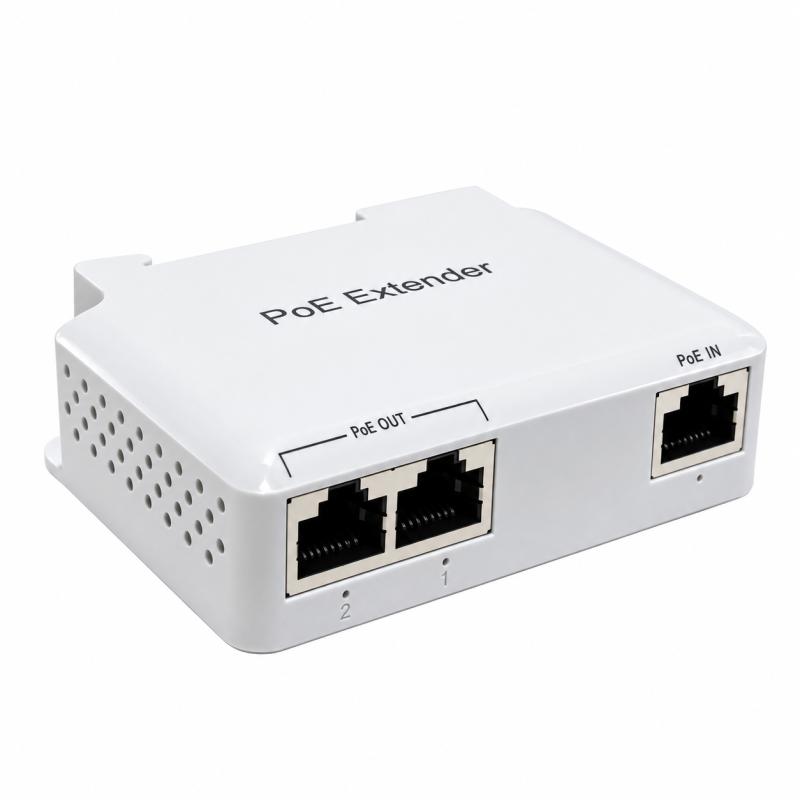

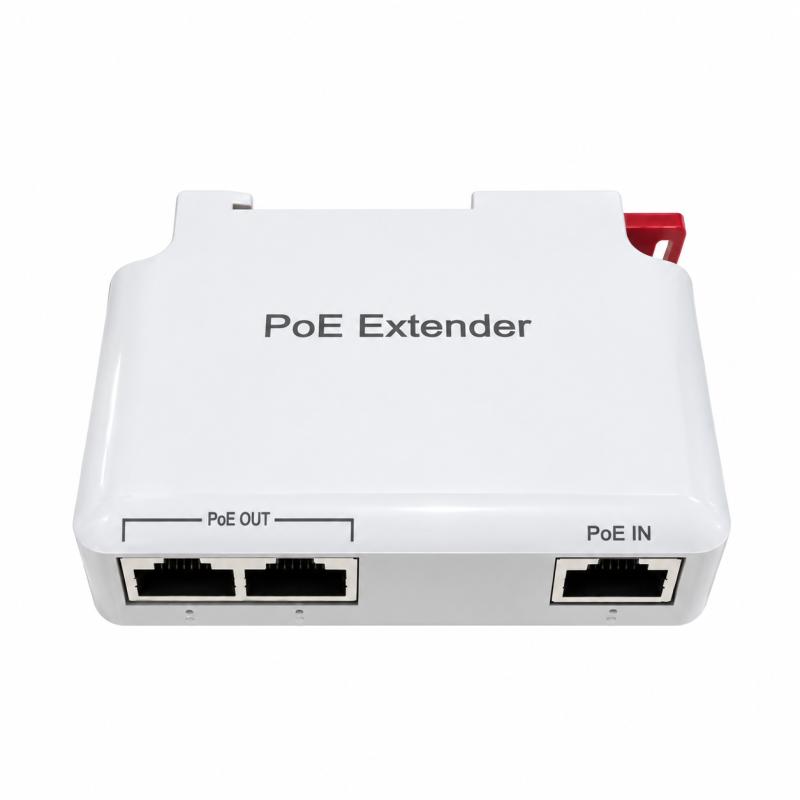

• พอร์ตอินพุต: 1 × PoE IN (RJ45)
• พอร์ตเอาต์พุต: 2 × PoE OUT (RJ45)
• ความเร็วเครือข่าย: 10/100 Mbps (Fast Ethernet)
• มาตรฐาน PoE: IEEE 802.3af / IEEE 802.3at

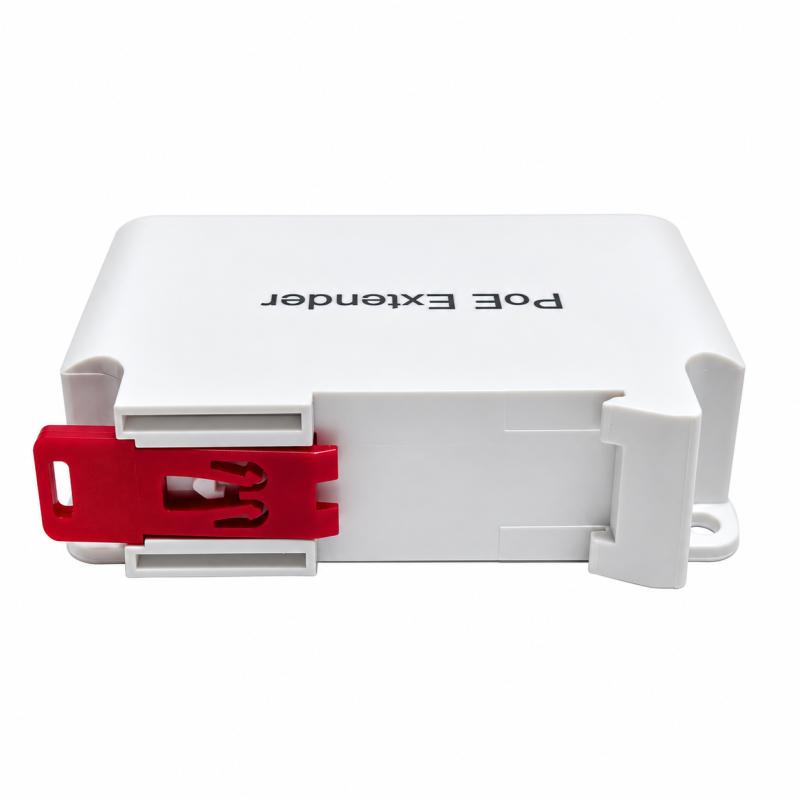

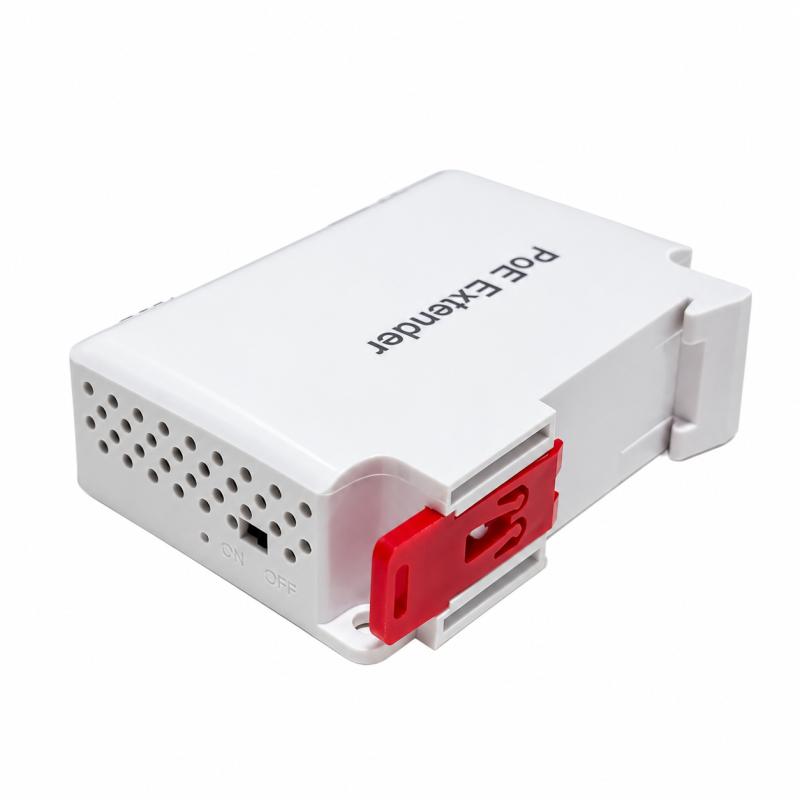

• การติดตั้ง: DIN Rail Mount (รางปีกนก)
• การเชื่อมต่อ: ใช้สาย LAN สำหรับรับส่งข้อมูลและจ่ายไฟ PoE
• อุปกรณ์ที่รองรับ: IP Camera, Access Point และอุปกรณ์เครือข่ายที่รองรับ PoE

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ติดตั้งอุปกรณ์ DG102B บนรางปีกนก (DIN Rail) ภายในตู้ควบคุมหรือตู้ระบบเครือข่าย
2. เชื่อมต่อสาย LAN จาก PoE Switch หรือ PoE Injector ที่รองรับ เข้ากับพอร์ต PoE IN
3. เชื่อมต่อสาย LAN จากพอร์ต PoE OUT 1 และ PoE OUT 2 ไปยังกล้อง IP Camera หรืออุปกรณ์ปลายทางที่รองรับ PoE
4. เปิดใช้งานระบบและตรวจสอบไฟแสดงสถานะการเชื่อมต่อ รวมถึงทดสอบการรับส่งข้อมูลของอุปกรณ์ปลายทาง
5. ตรวจสอบกำลังไฟ PoE ที่เหลือให้เพียงพอต่ออุปกรณ์ที่เชื่อมต่อทั้งหมด

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• เพิ่มจำนวนจุดเชื่อมต่อ: กระจายการเชื่อมต่อจากสาย PoE ต้นทาง 1 เส้น ไปยังอุปกรณ์ปลายทางได้ 2 จุด
• ลดความยุ่งยากในการเดินสาย: ช่วยจัดการการเชื่อมต่อเครือข่ายในบริเวณที่มีอุปกรณ์หลายตัว
• รองรับมาตรฐาน PoE: ใช้งานร่วมกับอุปกรณ์ที่รองรับ IEEE 802.3af/at ได้ตามเงื่อนไขของระบบ
• ตั้งเป็นระเบียบ: รองรับการติดตั้งบนราง DIN Rail ภายในตู้ควบคุม
• ไม่ต้องตั้งค่าซับซ้อน: การใช้งานพื้นฐานเป็นการเชื่อมต่อสาย LAN ตามพอร์ตที่กำหนด

ประโยชน์ในการใช้งาน

• ใช้เชื่อมต่อกล้องวงจรปิด IP Camera จำนวน 2 ตัวในบริเวณใกล้เคียงกัน
• ใช้กระจายการเชื่อมต่อให้ Wireless Access Point หรืออุปกรณ์เครือข่ายที่รองรับ PoE
• เหมาะกับงานติดตั้งระบบ CCTV ภายในอาคาร สำนักงาน และอาคารพาณิชย์
• ช่วยจัดระเบียบสาย LAN และอุปกรณ์ภายในตู้ควบคุมระบบ
• เหมาะสำหรับงานระบบเครือข่ายที่ต้องการเพิ่มจุดเชื่อมต่อ โดยไม่ต้องเพิ่มสายต้นทางแยกทุกจุด

ข้อควรระวัง

• ตรวจสอบมาตรฐาน PoE และแรงดันไฟฟ้าของอุปกรณ์ต้นทางและปลายทางให้เข้ากันได้
• คำนวณกำลังไฟรวมของอุปกรณ์ปลายทางทั้งสองตัว ไม่ให้เกินกำลังไฟที่ระบบสามารถจ่ายได้
• ความเร็วเครือข่ายสูงสุดของรุ่นนี้คือ 10/100 Mbps จึงควรตรวจสอบว่าเพียงพอต่อการใช้งาน
• เลือกใช้สาย LAN ที่มีคุณภาพเหมาะสมกับระยะติดตั้ง และคำนึงถึงการสูญเสียกำลังไฟตามความยาวสาย
• ติดตั้งในบริเวณที่เหมาะสมตามข้อกำหนดของผู้ผลิต หลีกเลี่ยงความชื้น น้ำ และความร้อนเกินกำหนด
• ปิดระบบจ่ายไฟก่อนติดตั้งหรือถอดสาย หากจำเป็นต้องดำเนินการกับอุปกรณ์ภายในตู้ควบคุม

อุปกรณ์ที่จะได้รับ

• PoE Extender รุ่น DG102B จำนวน 1 เครื่อง
