BNC Video Switcher 4x1 สวิตช์สลับกล้อง 4 ช่อง AHD/TVI/CVI/CVBS ออก HDMI + VGA รองรับ 1080P พร้อมรีโมต

อุปกรณ์สวิตช์สลับสัญญาณภาพที่ออกแบบมาเพื่อรองรับระบบกล้องวงจรปิดและอุปกรณ์ส่งสัญญาณภาพผ่านสาย Coaxial สามารถเชื่อมต่อสัญญาณภาพผ่านพอร์ต BNC ได้สูงสุด 4 ช่อง รองรับระบบ AHD, TVI, CVI และ CVBS พร้อมเลือกสลับช่องสัญญาณภาพที่ต้องการใช้งานได้อย่างสะดวกผ่านปุ่มบนรีโมตคอนโทรล มาพร้อมเอาต์พุต HDMI และ VGA ที่สามารถแสดงผลพร้อมกันได้ เหมาะสำหรับงานติดตั้งกล้องวงจรปิด ห้องควบคุม และระบบที่ต้องการสลับแหล่งสัญญาณภาพหลายช่องในอุปกรณ์เดียว

คุณสมบัติสินค้า

• ประเภทสินค้า: BNC Video Switcher 4x1 สวิตช์เลือกสัญญาณภาพ 4 ช่อง
• ช่องสัญญาณขาเข้า: BNC จำนวน 4 ช่อง
• ระบบสัญญาณที่รองรับ: AHD, TVI, CVI และ CVBS

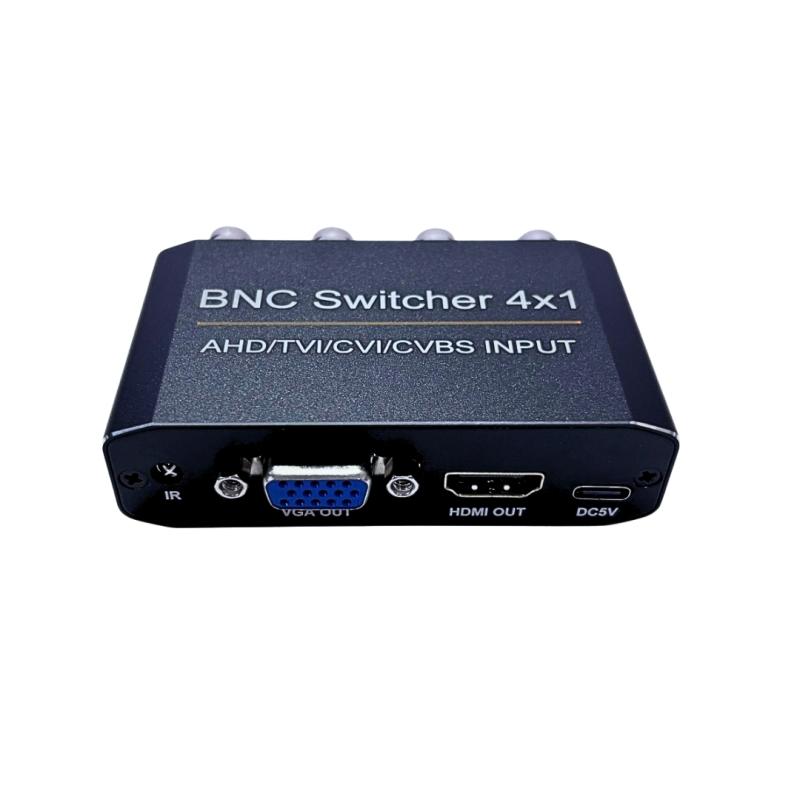

• ช่องสัญญาณขาออก: HDMI จำนวน 1 ช่อง และ VGA จำนวน 1 ช่อง
• การแสดงผล: HDMI และ VGA สามารถแสดงภาพพร้อมกันได้
• ความละเอียดเอาต์พุต: รองรับ 720P และ 1080P
• การควบคุม: รีโมตคอนโทรลอินฟราเรด (IR Remote)
• การเลือกช่องสัญญาณ: เลือกช่อง Input 1, 2, 3 หรือ 4 ได้
• การเลือกความละเอียด: สามารถสลับความละเอียดเอาต์พุต 720P หรือ 1080P ผ่านปุ่ม SW บนรีโมต
• แหล่งจ่ายไฟ: DC 5V
• วัสดุตัวเครื่อง: โลหะ ช่วยลดการรบกวนของสัญญาณ
• ขนาดตัวเครื่อง: 85 × 60 × 23 มม.
• น้ำหนักสุทธิ: 106 กรัม

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อแหล่งสัญญาณภาพ: นำสาย BNC จากกล้องวงจรปิดหรืออุปกรณ์ที่รองรับ AHD, TVI, CVI หรือ CVBS เชื่อมต่อเข้ากับช่อง Input 1–4
2. เชื่อมต่อจอแสดงผล: ใช้สาย HDMI หรือ VGA เชื่อมต่อจากตัวสวิตช์ไปยังจอภาพหรือทีวีที่รองรับ โดยสามารถเชื่อมต่อทั้งสองช่องพร้อมกันได้
3. จ่ายไฟให้ตัวอุปกรณ์: เชื่อมต่อสายไฟ USB Type-C เข้ากับพอร์ตจ่ายไฟ DC 5V และใช้อะแดปเตอร์ USB 5V ที่เหมาะสม
4. เปิดใช้งานอุปกรณ์: เปิดสวิตช์และตรวจสอบว่าจอแสดงผลรับสัญญาณภาพได้ตามปกติ
5. เลือกช่องสัญญาณภาพ: ใช้รีโมตกดหมายเลข 1, 2, 3 หรือ 4 เพื่อเลือกแหล่งสัญญาณที่ต้องการรับชม
6. ปรับความละเอียดเอาต์พุต: กดปุ่ม SW บนรีโมตเพื่อสลับระหว่างความละเอียด 720P และ 1080P ให้เหมาะสมกับจอแสดงผล

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับสัญญาณภาพกล้องวงจรปิด 4 มาตรฐาน ได้แก่ AHD, TVI, CVI และ CVBS
• รวมการเลือกสัญญาณภาพจาก 4 แหล่งไว้ในอุปกรณ์เดียว
• สลับช่องสัญญาณได้สะดวกด้วยรีโมตคอนโทรล ไม่จำเป็นต้องถอดและเสียบสายใหม่
• รองรับเอาต์พุต HDMI และ VGA พร้อมกัน ช่วยให้เชื่อมต่อจอแสดงผลได้หลากหลาย
•  ตัวเครื่องโลหะ แข็งแรง และช่วยลดผลกระทบจากสัญญาณรบกวน
• ขนาดกะทัดรัด ติดตั้งและจัดวางได้ง่าย
• รองรับความละเอียดเอาต์พุตสูงสุด 1080P ตามข้อกำหนดของอุปกรณ์

ประโยชน์ในการใช้งาน

• งานระบบกล้องวงจรปิด: ใช้เลือกดูภาพจากกล้องหรือแหล่งสัญญาณภาพที่เชื่อมต่อไว้สูงสุด 4 ช่อง
• ห้องควบคุมและห้องรักษาความปลอดภัย: ช่วยให้เจ้าหน้าที่สลับดูภาพจากแหล่งสัญญาณต่าง ๆ ได้สะดวก
• งานติดตั้งระบบภาพ: เหมาะสำหรับระบบที่ต้องการเชื่อมต่อแหล่งสัญญาณ BNC เข้ากับจอ HDMI หรือ VGA
• สำนักงานและพื้นที่เชิงพาณิชย์: ช่วยรวมการเลือกแหล่งภาพไว้ที่จุดเดียว ลดความยุ่งยากในการเปลี่ยนสาย
• การใช้งานกับจอภาพหลายประเภท: รองรับทั้งจอที่มีอินพุต HDMI และ VGA โดยไม่จำเป็นต้องใช้ตัวแยกสัญญาณเพิ่มเติมสำหรับเอาต์พุตทั้งสองของอุปกรณ์

ข้อควรระวัง

• ตรวจสอบประเภทสัญญาณของกล้องหรืออุปกรณ์ต้นทางให้ตรงกับมาตรฐานที่สวิตช์รองรับ
• ใช้แหล่งจ่ายไฟ DC 5V ที่มีคุณภาพและเหมาะสมกับอุปกรณ์
• ตรวจสอบขั้วต่อ BNC, HDMI และ VGA ให้แน่นหนาก่อนเปิดใช้งาน
• เลือกความละเอียด 720P หรือ 1080P ให้เหมาะสมกับจอแสดงผลที่เชื่อมต่อ
• รีโมตคอนโทรลต้องใช้แบตเตอรี่ AAA ซึ่งคู่มือระบุว่าไม่ได้รวมอยู่ในรายการอุปกรณ์ที่ได้รับ
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูง มีน้ำ หรือมีความร้อนสะสม
• ไม่ควรดึงหรือบิดสายที่เชื่อมต่อกับพอร์ต เพราะอาจทำให้ขั้วต่อเสียหาย
• อุปกรณ์นี้เป็นสวิตช์เลือกสัญญาณภาพ ไม่ใช่เครื่องบันทึกภาพ DVR และไม่ได้แสดงภาพจากทั้ง 4 ช่องพร้อมกันแบบแบ่งหน้าจอ

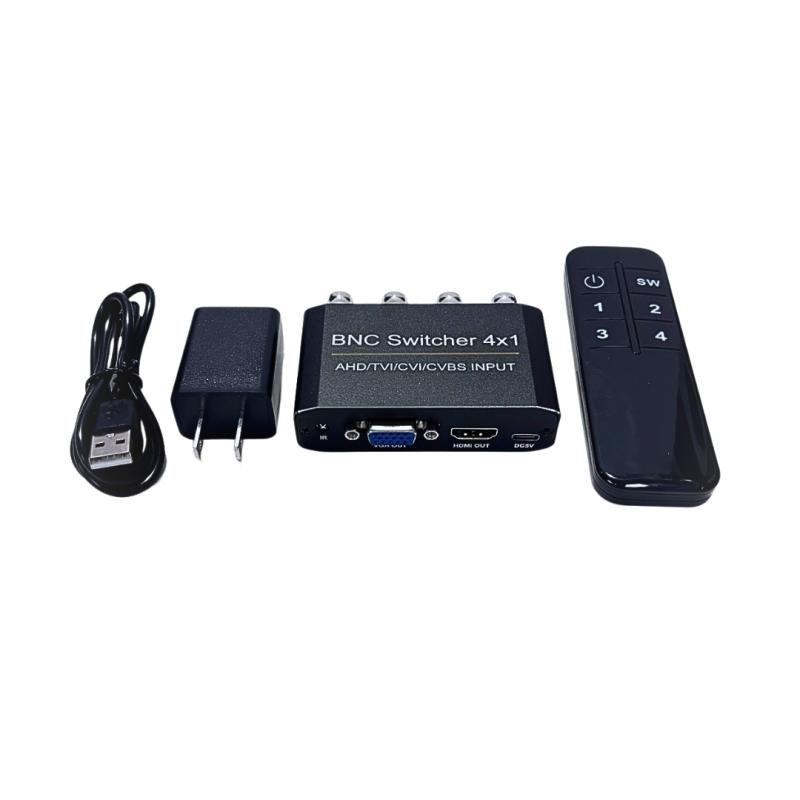

อุปกรณ์ที่จะได้รับ
1. BNC Video Switcher 4x1 จำนวน 1 เครื่อง
2. สายจ่ายไฟ USB Type-C จำนวน 1 เส้น
3. รีโมตคอนโทรล IR จำนวน 1 ตัว
