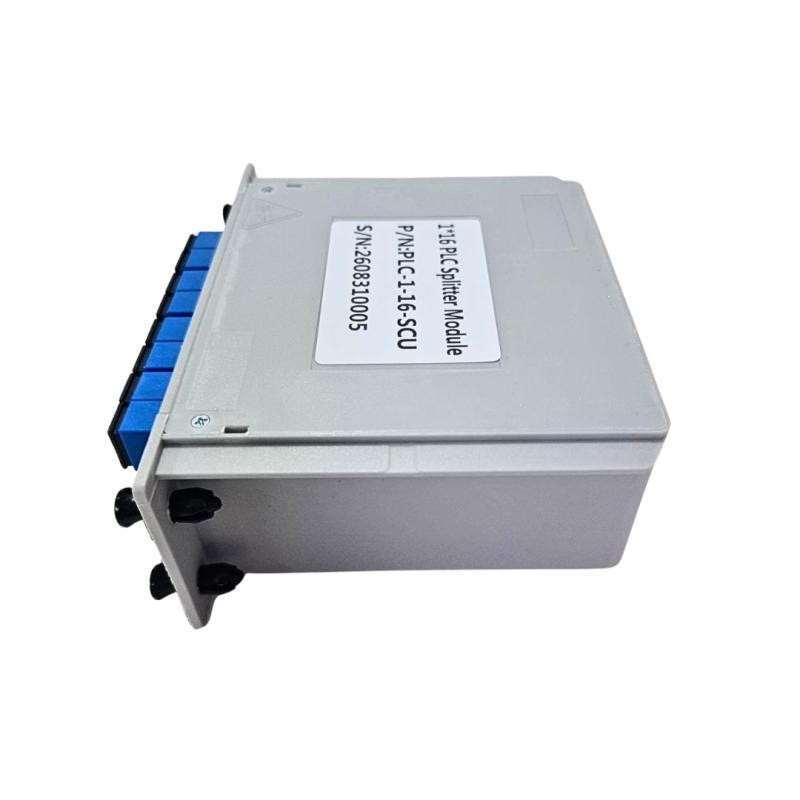

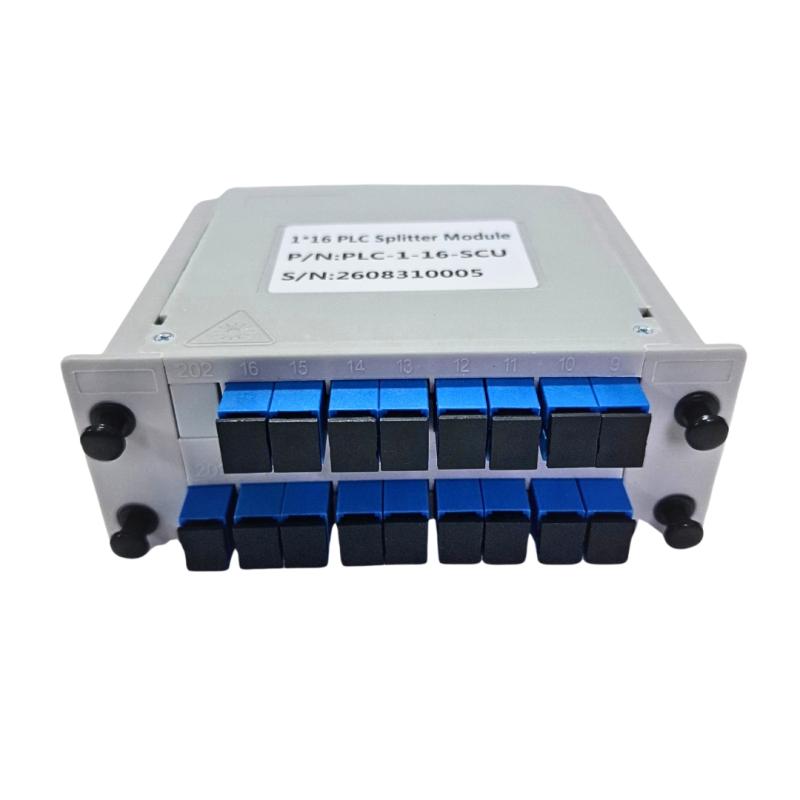

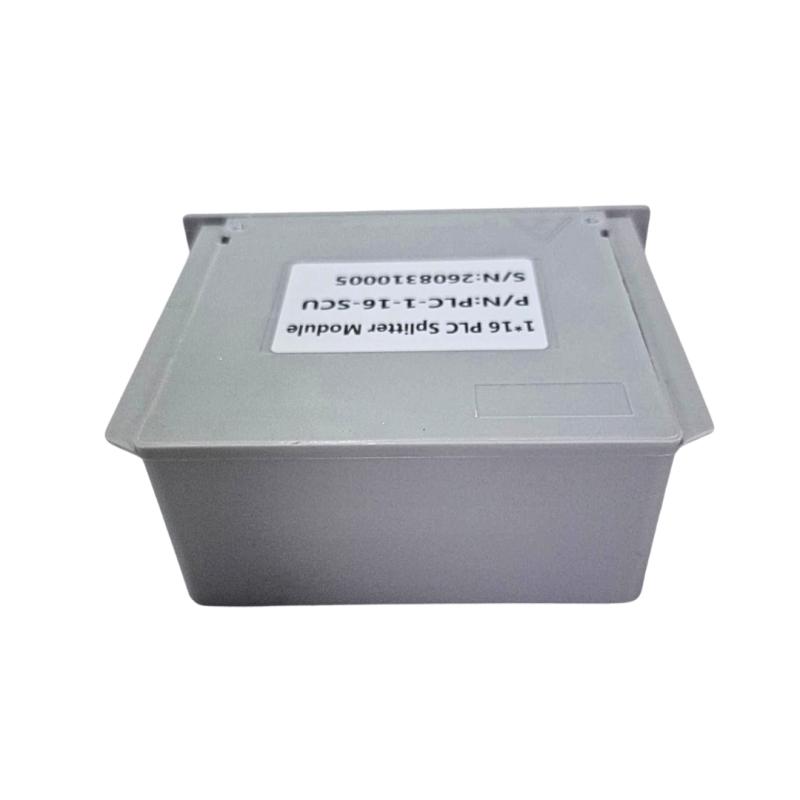

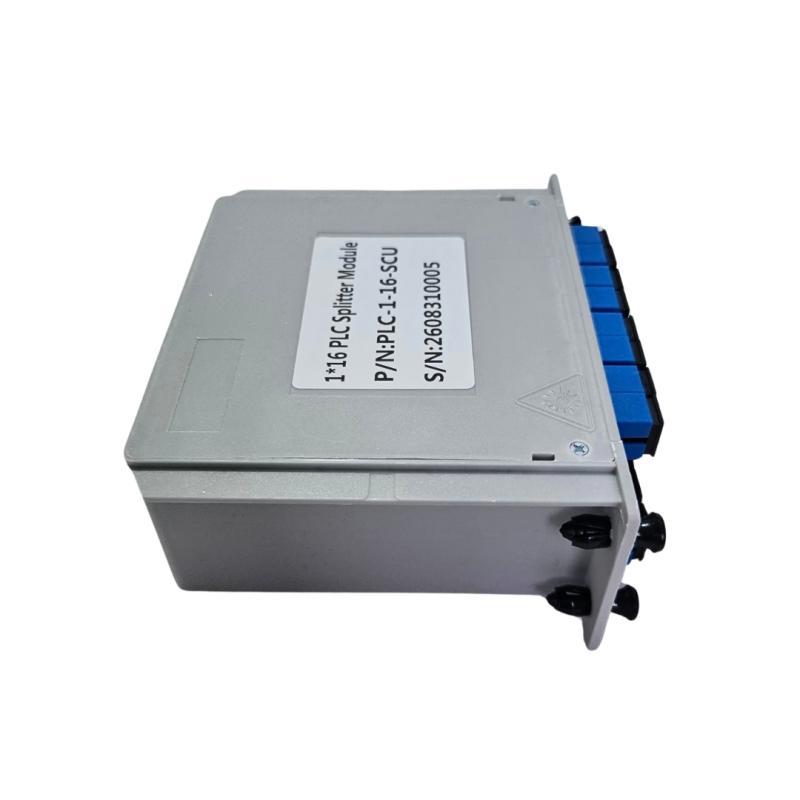

SPLITTER FIBER OPTIC (PLC Splitter) 1x16 SC/UPC ตัวแยกสัญญาณไฟเบอร์ 1 เข้า 16 ออก (แบบกล่อง)

เป็นอุปกรณ์สำหรับแยกสัญญาณแสงผ่านสายไฟเบอร์ออปติก โดยรับสัญญาณแสงจากต้นทาง 1 ช่อง และแบ่งกระจายออกไปยังปลายทางได้ 16 ช่อง เหมาะสำหรับระบบเครือข่ายใยแก้วนำแสง เช่น FTTx และ PON ที่ต้องการกระจายสัญญาณไปยังผู้ใช้งานหลายจุด ตัวอุปกรณ์ออกแบบเป็นแบบกล่อง (Box Type) ขนาดกะทัดรัด พร้อมหัวเชื่อมต่อ SC/UPC ช่วยให้ติดตั้งและเชื่อมต่อกับระบบไฟเบอร์ออปติกได้สะดวก

คุณสมบัติสินค้า

• ประเภทอุปกรณ์: PLC Fiber Optic Splitter
• รูปแบบการแยกสัญญาณ: 1 Input / 16 Output
• หัวเชื่อมต่อ: SC/UPC
• ชนิดสายไฟเบอร์: G657A1
• ความยาวสายภายใน: ไม่น้อยกว่า 0.4 เมตร
• ช่วงความยาวคลื่นที่รองรับ: 1260–1650 nm
• ค่า Insertion Loss: สูงสุด 13.7 dB ตามเอกสารสเปก
• ค่า Polarization Dependent Loss (PDL): ต่ำ ออกแบบเพื่อลดผลกระทบจากโพลาไรเซชันของแสง
• ความสม่ำเสมอของสัญญาณ: Uniformity ไม่เกิน 1.2 dB
• ค่า Directivity: ไม่น้อยกว่า 55 dB
• อุณหภูมิการทำงาน: -40 ถึง +85°C
• อุณหภูมิการจัดเก็บ: -40 ถึง +85°C
• ขนาดบรรจุภัณฑ์: 130 × 100 × 50 มม.
• มาตรฐานที่ระบุ: Telcordia GR-1209-CORE-2001, GR-1221-CORE-1999 และ RoHS

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์: ตรวจสอบตัว PLC Splitter และหัวเชื่อมต่อ SC/UPC ให้พร้อมใช้งาน รวมถึงตรวจสอบชนิดหัวต่อของสายไฟเบอร์ที่จะนำมาเชื่อมต่อ
2. เชื่อมต่อสัญญาณขาเข้า: นำสายไฟเบอร์ออปติกจากต้นทาง เช่น OLT หรืออุปกรณ์ส่งสัญญาณแสง มาเชื่อมต่อกับพอร์ต Input ของ Splitter
3. เชื่อมต่อสัญญาณขาออก: เชื่อมต่อพอร์ต Output ทั้ง 16 ช่องไปยังสายไฟเบอร์ที่เดินทางไปยังปลายทางแต่ละจุด
4. จัดเก็บและติดตั้ง: วางอุปกรณ์ในตู้หรือกล่องจัดเก็บที่เหมาะสม จัดระเบียบสายไฟเบอร์ และหลีกเลี่ยงการดึงหรือหักงอสายมากเกินไป
5. ทดสอบระบบ: ใช้เครื่องมือทดสอบไฟเบอร์ออปติก เช่น Optical Power Meter เพื่อตรวจสอบระดับกำลังแสงที่ปลายทางแต่ละช่องว่ามีค่าเหมาะสมกับระบบ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• กระจายสัญญาณแสงจาก 1 ช่องไปยัง 16 ช่องได้ในอุปกรณ์เดียว
• ช่วยลดความจำเป็นในการติดตั้งอุปกรณ์แยกสัญญาณหลายตัว
• มีขนาดกะทัดรัด ติดตั้งและจัดเก็บได้สะดวก
• รองรับช่วงความยาวคลื่นที่เหมาะกับระบบไฟเบอร์ออปติกหลายรูปแบบ
• มีค่าความสูญเสียและความสม่ำเสมอของสัญญาณตามสเปกที่กำหนด
• ไม่ต้องใช้แหล่งจ่ายไฟแยกสำหรับการแบ่งสัญญาณแสงแบบ Passive

ประโยชน์ในการใช้งาน

• ระบบ FTTH: กระจายสัญญาณอินเทอร์เน็ตไฟเบอร์ไปยังบ้านหรืออาคารหลายหลัง
• ระบบ FTTx: ใช้เป็นส่วนหนึ่งของโครงข่ายกระจายสัญญาณไฟเบอร์ออปติก
• ระบบ PON: ใช้แบ่งสัญญาณแสงจากต้นทางไปยังผู้ใช้งานหลายราย
• ระบบ CATV: ใช้กระจายสัญญาณแสงในโครงข่ายโทรทัศน์ผ่านสายไฟเบอร์
• งานติดตั้งเครือข่ายโทรคมนาคม: ช่วยจัดการการกระจายสัญญาณในจุดรวมสายหรือตู้กระจายสายไฟเบอร์
• งานเดินระบบในอาคาร: รองรับการกระจายสัญญาณไปยังหลายชั้นหรือหลายพื้นที่ตามการออกแบบเครือข่าย

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าหัวต่อ SC/UPC ตรงกับหัวต่อของสายและอุปกรณ์ที่ใช้งาน
• ห้ามมองเข้าไปในปลายสายไฟเบอร์หรือพอร์ตโดยตรง เพราะอาจมีแสงเลเซอร์ที่มองไม่เห็น
• ควรทำความสะอาดหัวต่อไฟเบอร์ด้วยอุปกรณ์เฉพาะก่อนเชื่อมต่อ เพื่อป้องกันฝุ่นและสิ่งสกปรก
• หลีกเลี่ยงการดึง บิด หรือหักงอสายไฟเบอร์เกินรัศมีที่ผู้ผลิตกำหนด
• ควรตรวจสอบงบประมาณกำลังแสง (Optical Power Budget) ของระบบ เนื่องจากการแบ่งสัญญาณ 1:16 ทำให้กำลังแสงลดลง
• ไม่ควรสัมผัสหน้าสัมผัสของหัวต่อโดยตรง และควรปิดฝาครอบหัวต่อเมื่อไม่ได้ใช้งาน
• แม้ตัวอุปกรณ์รองรับอุณหภูมิการทำงานตามสเปก แต่ควรติดตั้งในบริเวณที่เหมาะสมและป้องกันความเสียหายทางกายภาพ

อุปกรณ์ที่จะได้รับ
1. PLC Fiber Optic Splitter 1x16 SC/UPC แบบกล่อง จำนวน 1 ตัว
