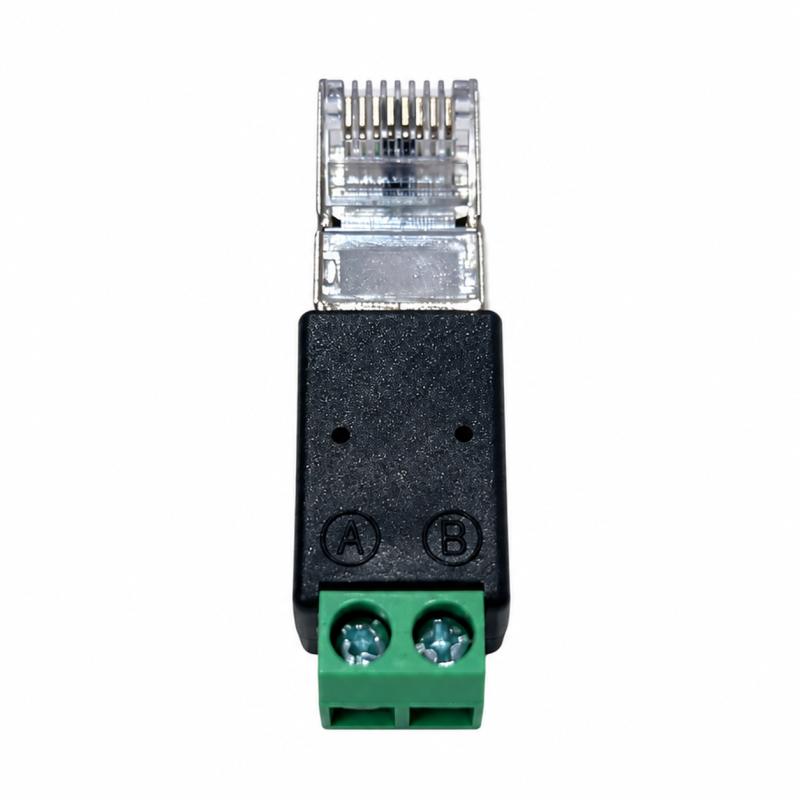

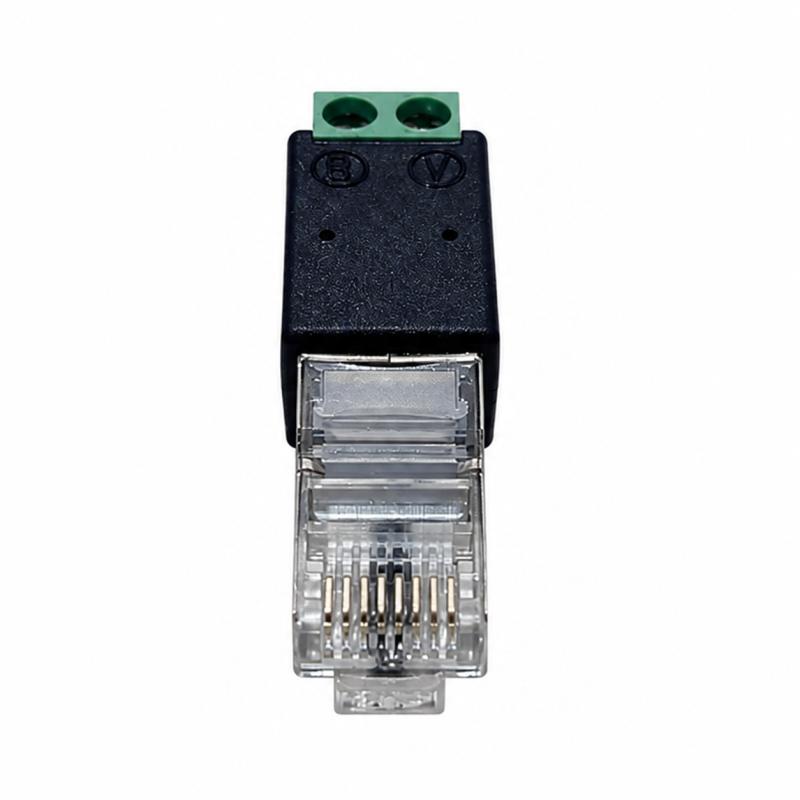

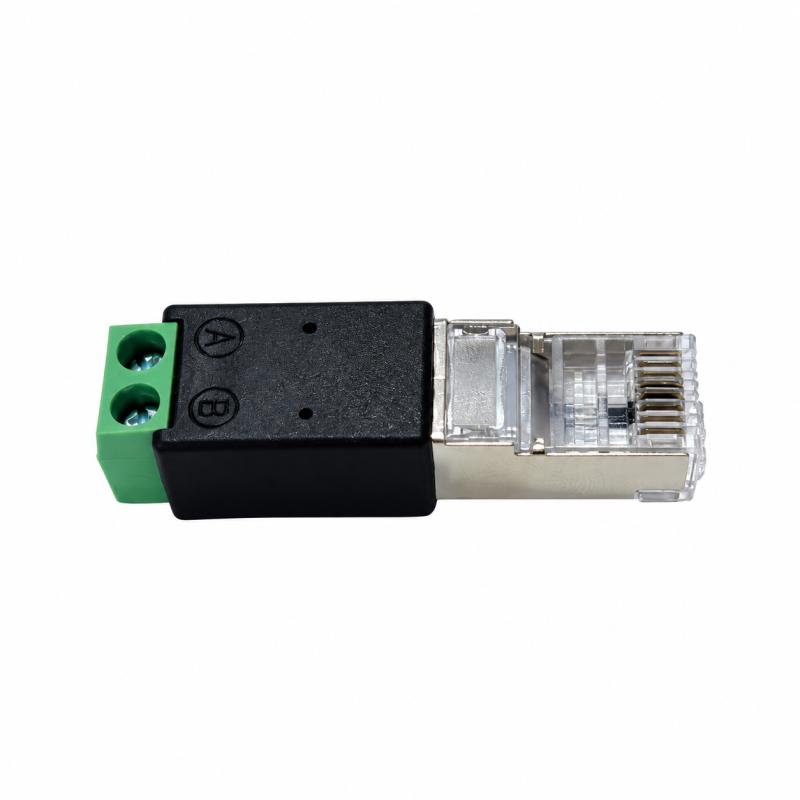

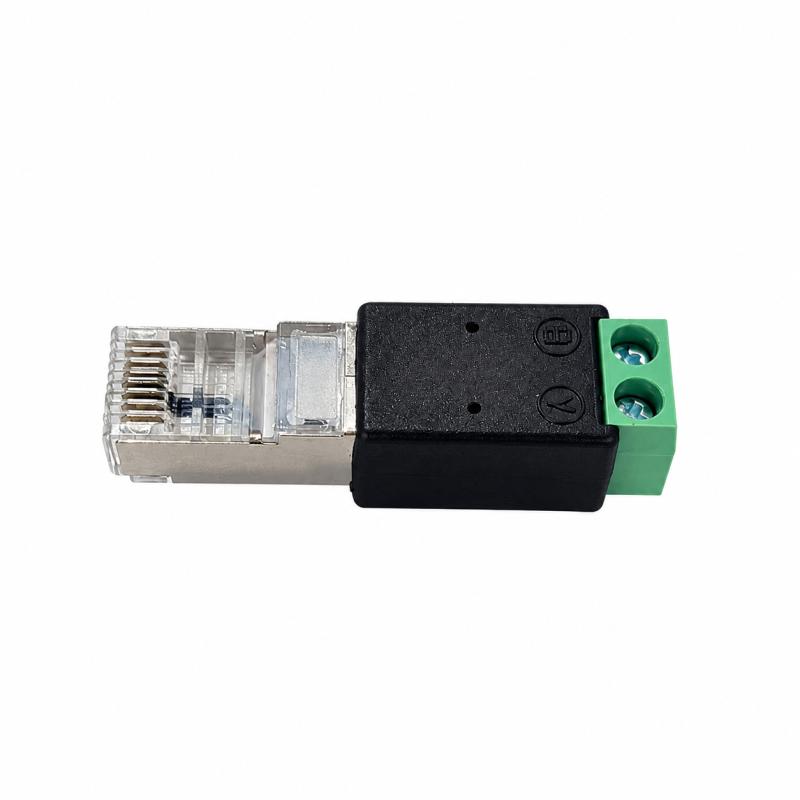

หัวแปลง RJ45 Male to Terminal Block 2 Pin แบบขันสกรู (A)PIN4-(B)PIN5

เป็นอุปกรณ์สำหรับเชื่อมต่อสายสัญญาณผ่านหัว RJ45 ตัวผู้ เข้ากับขั้วต่อสายไฟแบบขันสกรู 2 ช่อง ช่วยให้สามารถเชื่อมต่อสายสัญญาณเข้ากับอุปกรณ์ต่าง ๆ ได้สะดวก โดยไม่ต้องเข้าหัวสาย RJ45 ใหม่ เหมาะสำหรับงานระบบสื่อสารและงานเชื่อมต่อสัญญาณที่ต้องการแยกสายออกมาใช้งานผ่านขั้ว Terminal Block

คุณสมบัติสินค้า

• ประเภทสินค้า: หัวแปลง RJ45 Male to Terminal Block
• ขั้วต่อด้าน RJ45: RJ45 ตัวผู้ (Male)
• ขั้วต่อด้าน Terminal Block: 2 Pin แบบขันสกรู
• รูปแบบการเชื่อมต่อ: ขั้ว A เชื่อมต่อกับ PIN4 และขั้ว B เชื่อมต่อกับ PIN5
• การติดตั้ง: ขันสกรูเพื่อยึดสายไฟหรือสายสัญญาณเข้ากับขั้วต่อ
• ตัวเรือน: พลาสติกสีดำ พร้อมขั้วต่อสีเขียว
• ลักษณะการใช้งาน: แปลงการเชื่อมต่อจากหัว RJ45 เป็นขั้วสายแบบ Terminal Block
• การใช้งานระบบ RS485: เอกสารผู้ผลิตระบุการใช้งานกับสัญญาณ RS485 โดยรองรับการกำหนดขา PIN4/PIN5 หรือ PIN6/PIN7 ตามรูปแบบของรุ่นและการเชื่อมต่อ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบตำแหน่งขาสัญญาณ ตรวจสอบคู่มือของอุปกรณ์ต้นทางและปลายทาง เพื่อยืนยันว่าใช้สัญญาณผ่าน PIN4 และ PIN5
2. เตรียมสายสัญญาณ ปอกปลายสายให้มีความยาวเหมาะสมสำหรับเสียบเข้าขั้ว Terminal Block
3. คลายสกรูขั้วต่อ คลายสกรูของขั้ว A และ B ให้สามารถใส่สายได้สะดวก
4. ต่อสายเข้าขั้ว ต่อสายสัญญาณเส้นแรกเข้าขั้ว A (PIN4) และอีกเส้นเข้าขั้ว B (PIN5) ตามผังการเชื่อมต่อที่กำหนด
5. ขันสกรูให้แน่น ตรวจสอบว่าสายยึดแน่น ไม่มีเส้นลวดหลวม หรือสัมผัสขั้วอื่น
6. เชื่อมต่อหัว RJ45 เสียบหัว RJ45 เข้ากับพอร์ตของอุปกรณ์ที่รองรับ
7. ทดสอบการทำงาน เปิดใช้งานระบบและตรวจสอบว่าสัญญาณเชื่อมต่อได้ตามปกติ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• ช่วยแปลงการเชื่อมต่อจาก RJ45 เป็นขั้ว Terminal Block ได้อย่างสะดวก
• ติดตั้งสายสัญญาณได้ง่ายด้วยระบบขันสกรู
• ลดความยุ่งยากในการเข้าหัวสาย RJ45 สำหรับงานที่ต้องการแยกสายเพียง 2 เส้น
• สามารถถอดเปลี่ยนหรือปรับการเชื่อมต่อสายได้สะดวก
• ขนาดกะทัดรัด เหมาะสำหรับงานติดตั้งในพื้นที่จำกัด
• ช่วยให้การจัดระเบียบและตรวจสอบจุดเชื่อมต่อสายทำได้ง่ายขึ้น

ประโยชน์ในการใช้งาน

• ใช้เชื่อมต่อสายสัญญาณจากพอร์ต RJ45 ไปยังขั้วต่อแบบขันสกรู
• เหมาะสำหรับงานระบบสื่อสารที่ใช้งานสัญญาณผ่านขาสายเฉพาะ
• ใช้ในงานเชื่อมต่ออุปกรณ์ควบคุมและระบบอุตสาหกรรมที่มีการกำหนดขาสัญญาณตรงกัน
• ประยุกต์ใช้กับระบบ RS485 ได้เมื่อผังขาของอุปกรณ์รองรับ PIN4/PIN5 ตามที่กำหนด
• ช่วยอำนวยความสะดวกในการทดสอบสัญญาณและงานซ่อมบำรุงระบบ

ข้อควรระวัง

• ตรวจสอบผังขา RJ45 ให้ถูกต้องก่อนเชื่อมต่อทุกครั้ง
• ห้ามสับสนระหว่าง PIN4/PIN5 กับ PIN6/PIN7 เพราะเป็นตำแหน่งขาที่แตกต่างกัน
• สำหรับระบบ RS485 ควรตรวจสอบขั้ว A/B ของอุปกรณ์ทั้งสองฝั่งให้ตรงกัน หากสื่อสารไม่ได้อาจต้องตรวจสอบการสลับขั้วตามคู่มืออุปกรณ์
• ปิดแหล่งจ่ายไฟของอุปกรณ์ก่อนติดตั้งหรือถอดสาย เพื่อป้องกันความเสียหาย
• ขันสกรูให้แน่นพอดี ไม่แน่นจนทำให้สายหรือขั้วต่อเสียหาย
• ป้องกันไม่ให้ปลายสายสัมผัสกันหรือสัมผัสขั้วอื่นจนเกิดการลัดวงจร
• หัวแปลงนี้ทำหน้าที่เชื่อมต่อขาสัญญาณ ไม่ใช่อุปกรณ์แปลงโปรโตคอลหรือแปลงแรงดันไฟฟ้า
• ไม่ควรใช้กับระบบจ่ายไฟ PoE หรือจ่ายแรงดันไฟฟ้าโดยตรง หากยังไม่ได้ตรวจสอบความเข้ากันได้ของอุปกรณ์

อุปกรณ์ที่จะได้รับ

• หัวแปลง RJ45 Male to Terminal Block 2 Pin จำนวน 1 ชิ้น
