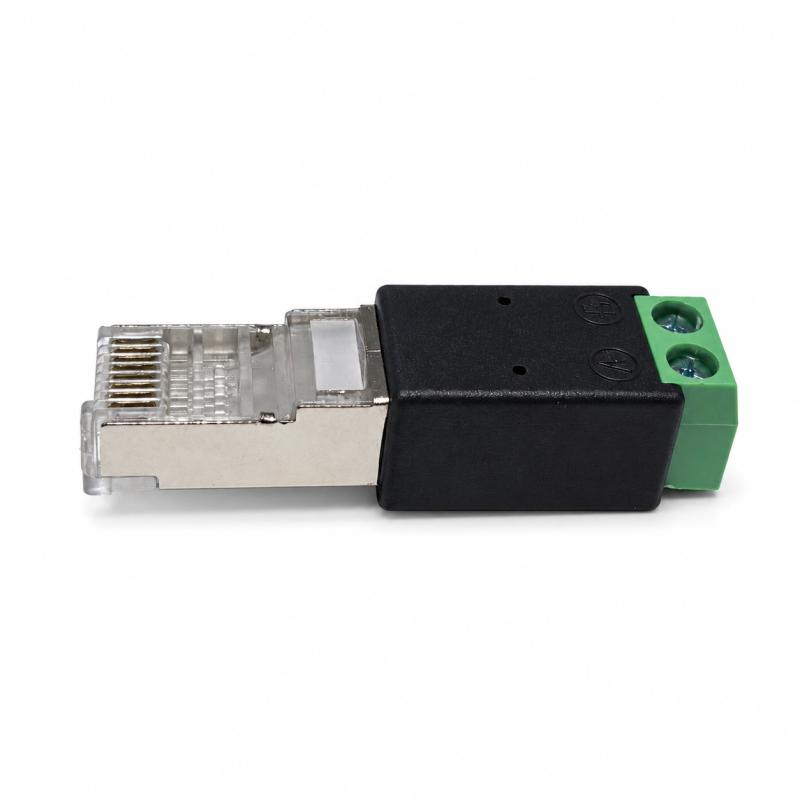

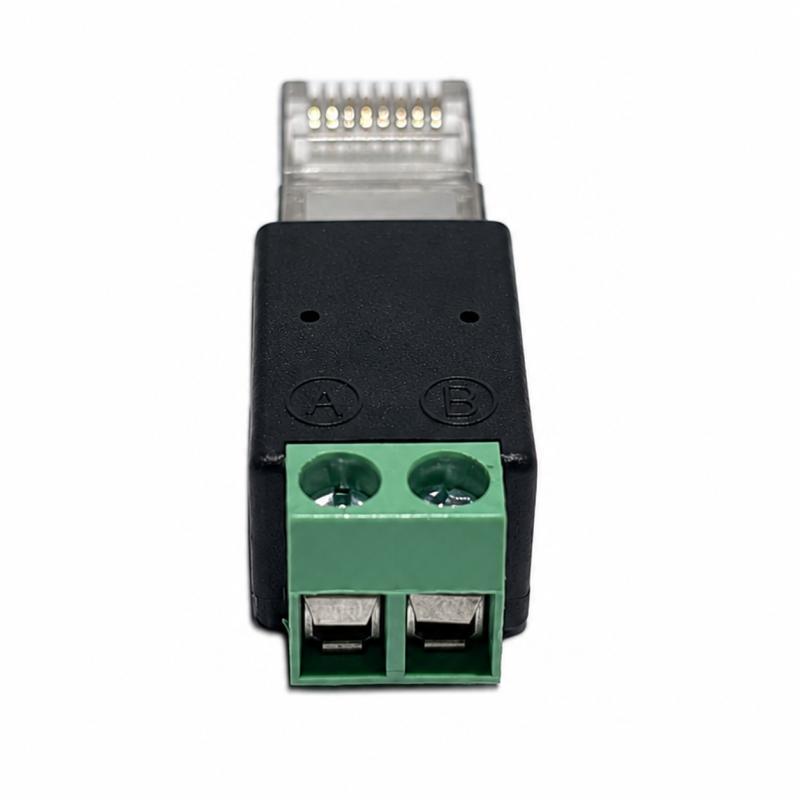

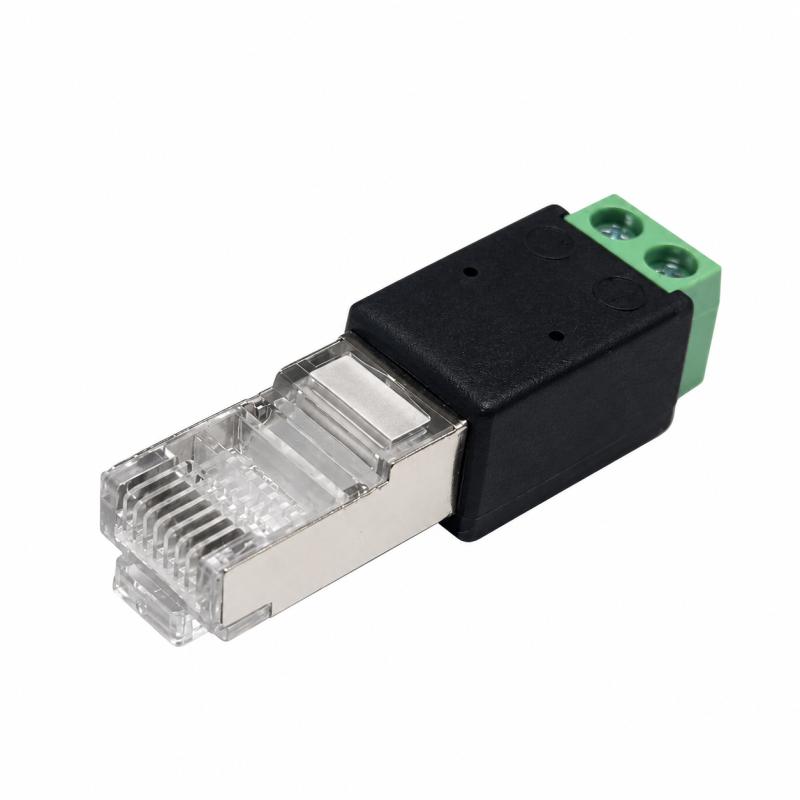

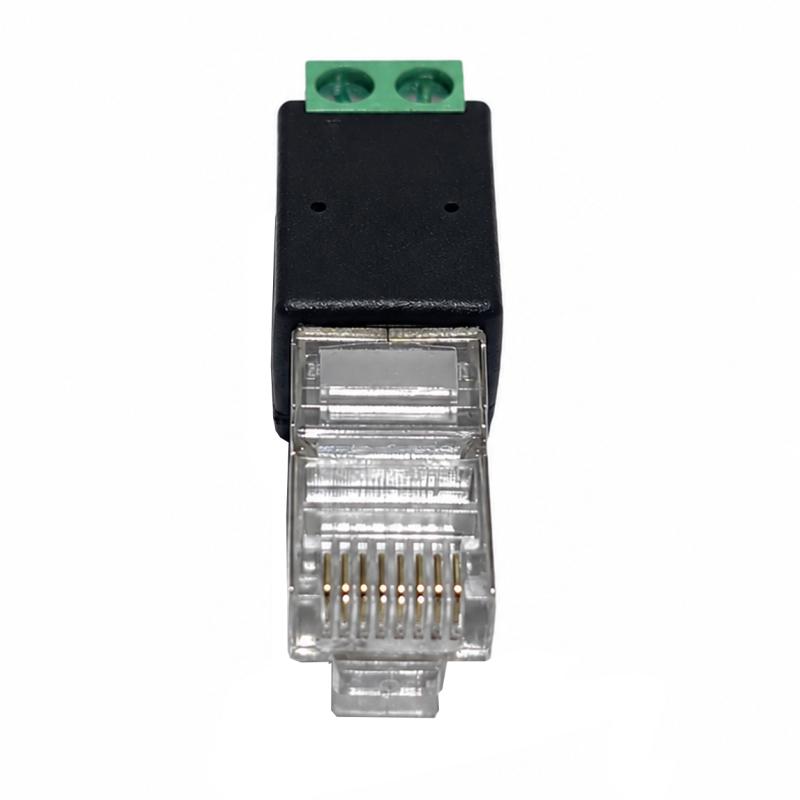

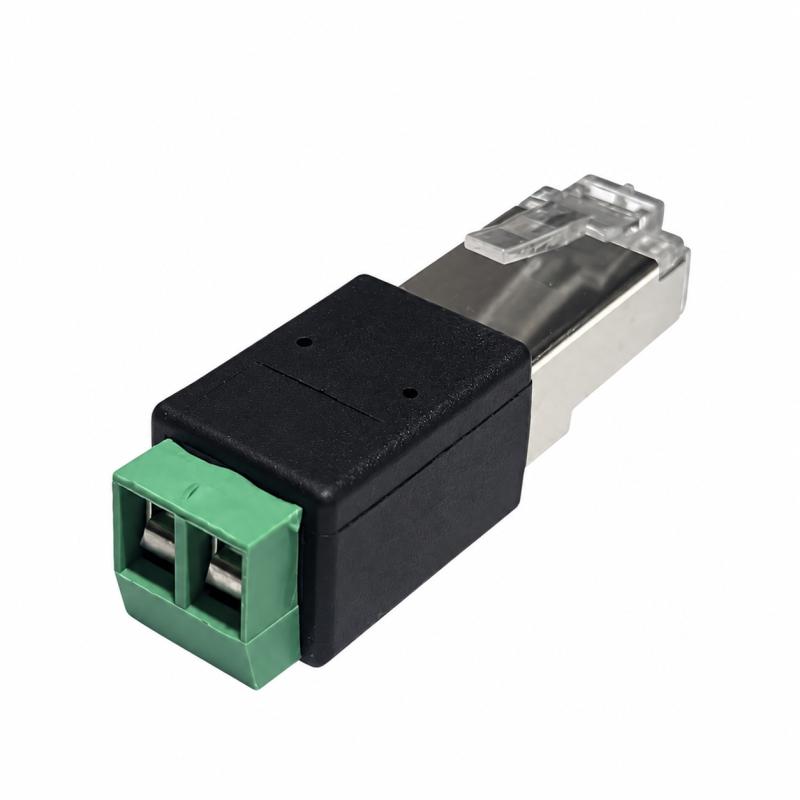

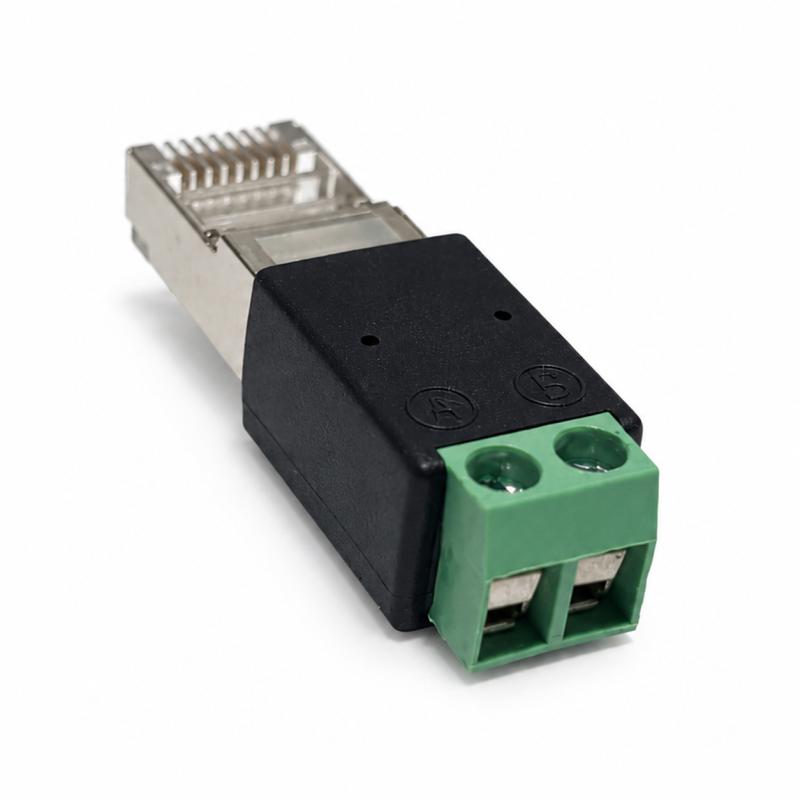

หัวแปลง RJ45 Male to Terminal Block 2 Pin แบบขันสกรู (A)PIN6-(B)PIN7

เป็นอุปกรณ์สำหรับเชื่อมต่อสัญญาณผ่านพอร์ต RJ45 ตัวผู้ ไปยังขั้วต่อสายไฟแบบ Terminal Block 2 Pin ที่สามารถขันสกรูเพื่อยึดสายให้แน่นได้ เหมาะสำหรับงานเชื่อมต่อสัญญาณอนุกรม RS485 ที่ใช้งานผ่านขั้วสัญญาณ A และ B โดยกำหนดให้ขา PIN6 เชื่อมต่อกับขั้ว A และขา PIN7 เชื่อมต่อกับขั้ว B ช่วยให้การติดตั้งและเชื่อมต่อสายสัญญาณทำได้สะดวก เหมาะสำหรับงานระบบควบคุมอุตสาหกรรมและอุปกรณ์สื่อสารที่รองรับการเชื่อมต่อรูปแบบดังกล่าว

คุณสมบัติสินค้า

• ประเภทสินค้า: หัวแปลง RJ45 Male to Terminal Block 2 Pin
• รูปแบบการเชื่อมต่อ: RJ45 ตัวผู้ เป็นขั้วต่อสายแบบ Terminal Block 2 Pin
• ขั้วสัญญาณ: A และ B แบบขันสกรู
• การกำหนดขา: PIN6 เชื่อมต่อกับขั้ว A และ PIN7 เชื่อมต่อกับขั้ว B
• รองรับการเชื่อมต่อ: สัญญาณ RS485 เมื่อใช้งานร่วมกับอุปกรณ์ที่รองรับ
• การติดตั้ง: ขันสกรูเพื่อยึดสายสัญญาณเข้ากับขั้วต่อ
• วัสดุตัวเครื่อง: พลาสติกและส่วนประกอบโลหะตามลักษณะผลิตภัณฑ์
• ลักษณะการใช้งาน: เชื่อมต่อสายสัญญาณเข้ากับพอร์ต RJ45 โดยไม่ต้องเข้าหัว RJ45 ที่ปลายสายอีกด้าน

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์ ตรวจสอบว่าพอร์ต RJ45 ของอุปกรณ์ปลายทางรองรับสัญญาณ RS485 และใช้ขา PIN6 กับ PIN7 ตามที่กำหนด
2. เตรียมสายสัญญาณ ปอกฉนวนปลายสายให้เหมาะสมกับขั้วต่อ Terminal Block
3. ต่อสายเข้าขั้ว A นำสายสัญญาณ RS485 A หรือ 485A ต่อเข้าขั้ว A ซึ่งเชื่อมต่อกับ PIN6
4. ต่อสายเข้าขั้ว B นำสายสัญญาณ RS485 B หรือ 485B ต่อเข้าขั้ว B ซึ่งเชื่อมต่อกับ PIN7
5. ขันสกรูให้แน่น ตรวจสอบว่าสายยึดติดกับขั้วต่ออย่างมั่นคง และไม่มีเส้นลวดสัมผัสกัน
6. เชื่อมต่อกับอุปกรณ์ เสียบหัว RJ45 เข้ากับพอร์ตของอุปกรณ์ที่รองรับ แล้วทดสอบการสื่อสาร

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• ช่วยแปลงการเชื่อมต่อจาก RJ45 เป็นขั้วสายแบบขันสกรู 2 Pin ได้สะดวก
• ลดความยุ่งยากในการเข้าหัวสาย RJ45 สำหรับงานเชื่อมต่อที่ใช้ขาสัญญาณเฉพาะ
• ช่วยให้การต่อสายสัญญาณ A/B ทำได้ง่ายและเป็นระเบียบ
• สามารถถอดสายออกเพื่อปรับเปลี่ยนหรือบำรุงรักษาได้สะดวก
• มีขนาดกะทัดรัด เหมาะสำหรับงานติดตั้งในพื้นที่จำกัด
• ช่วยลดเวลาในการติดตั้งและตรวจสอบระบบสายสัญญาณ

ประโยชน์ในการใช้งาน

• ใช้เชื่อมต่อสัญญาณ RS485 ระหว่างอุปกรณ์ที่ใช้พอร์ต RJ45 กับสายสัญญาณแบบ Terminal Block
• เหมาะสำหรับระบบควบคุมอุตสาหกรรมที่ใช้การสื่อสารผ่าน RS485
• ใช้กับอุปกรณ์ควบคุมหรืออุปกรณ์สื่อสารที่กำหนดให้ PIN6 และ PIN7 เป็นขาสัญญาณ A/B
• ช่วยในการทดสอบระบบสื่อสารและตรวจสอบการเดินสาย
• เหมาะสำหรับงานติดตั้งระบบอัตโนมัติและงานซ่อมบำรุงอุปกรณ์อิเล็กทรอนิกส์ที่รองรับการเชื่อมต่อดังกล่าว

ข้อควรระวัง

• ตรวจสอบผังขา RJ45 ของอุปกรณ์ให้ตรงกับ PIN6 และ PIN7 ก่อนเชื่อมต่อ
• ต่อสายสัญญาณ A และ B ให้ถูกต้องตามคู่มือของอุปกรณ์ หากสื่อสารไม่ได้ให้ตรวจสอบการสลับขั้ว
• ขันสกรูให้แน่นพอดี ไม่หลวมจนสายหลุด และไม่แน่นจนทำให้สายเสียหาย
• ป้องกันไม่ให้ปลายสายเปลือยสัมผัสกัน เพราะอาจทำให้เกิดการลัดวงจร
• หลีกเลี่ยงการเสียบหรือถอดหัวแปลงขณะอุปกรณ์กำลังทำงาน หากผู้ผลิตอุปกรณ์ไม่รองรับการถอดเปลี่ยนขณะเปิดเครื่อง
•  ผลิตภัณฑ์เป็นหัวแปลงการเชื่อมต่อ ไม่ใช่อุปกรณ์แปลงระดับสัญญาณ RS485 เป็นสัญญาณชนิดอื่น
•  ไม่ควรใช้กับพอร์ต RJ45 ที่เป็น Ethernet LAN ทั่วไปโดยไม่ตรวจสอบผังขาและข้อกำหนดของอุปกรณ์ก่อน

อุปกรณ์ที่จะได้รับ

• หัวแปลง RJ45 Male to Terminal Block 2 Pin แบบขันสกรู จำนวน 1 ชิ้น
