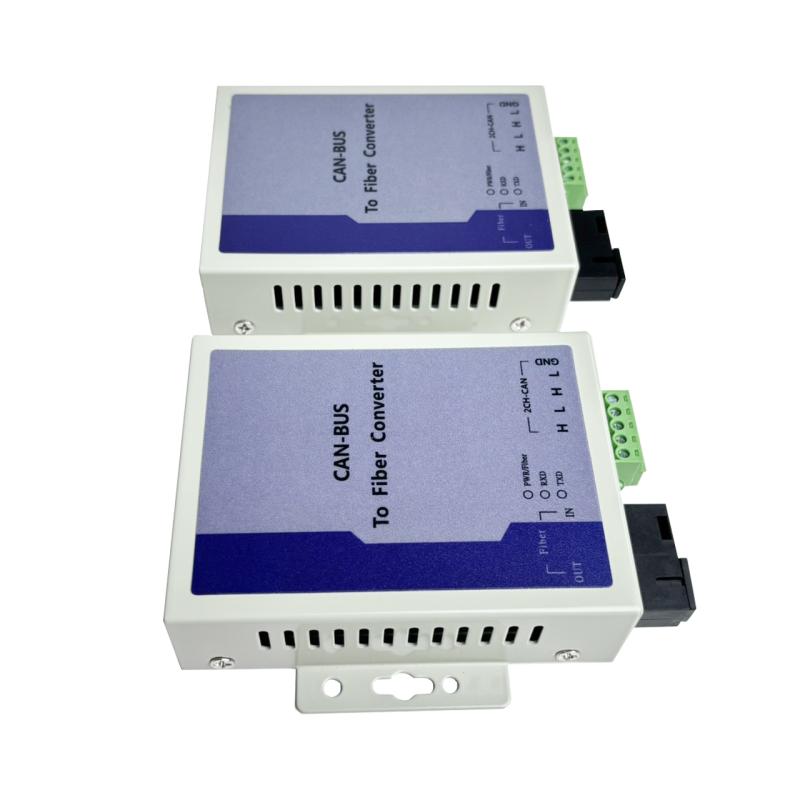

Can Bus To Fiber Optic Converter 2CH 20KM

อุปกรณ์แปลงสัญญาณ CAN-bus (Controller Area Network) ให้สามารถส่งผ่านสาย Fiber Optic (ใยแก้วนำแสง) แทนการใช้สายทองแดงปกติ เพื่อขยายระยะการสื่อสารของระบบ CAN ได้ไกลถึง 20 กิโลเมตร เหมาะสำหรับระบบควบคุมในอุตสาหกรรม การติดตั้งหลายอาคาร หรือพื้นที่ที่ต้องการความเสถียรของสัญญาณสูงและลดการรบกวนของสัญญาณไฟฟ้า

0 จาก 0 โหวต

การันตี 20 วัน

Chat & Shop:

Can Bus To Fiber Optic Converter 2CH 20KM

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

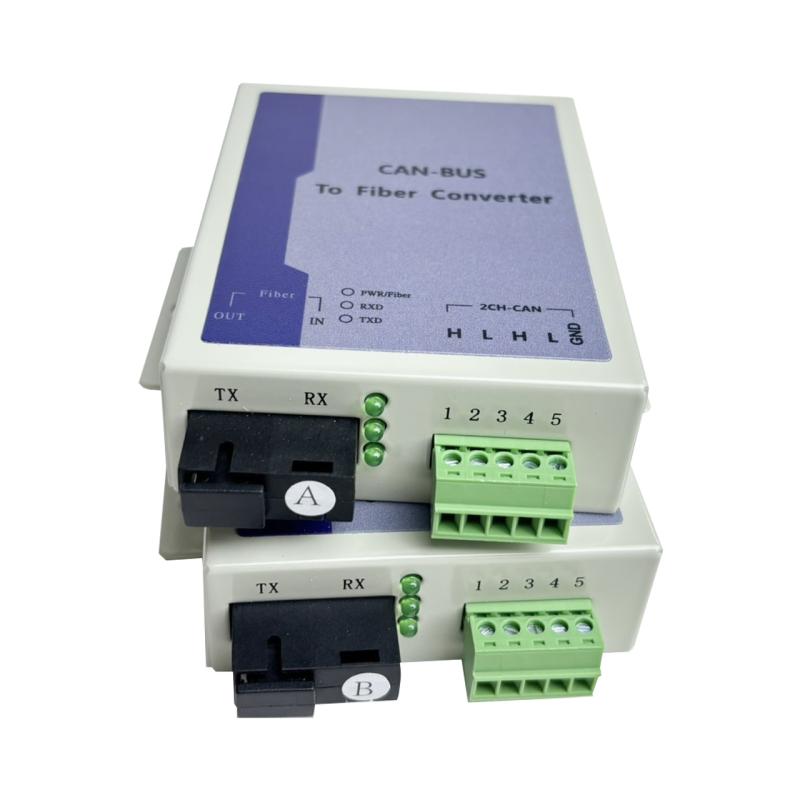

ต่อสาย CAN จากอุปกรณ์ต้นทาง — เสียบสาย CAN-bus (CANH, CANL, GND) เข้ากับพอร์ต CAN ของตัวแปลง
เชื่อมต่อสายไฟเบอร์ออปติก — ใช้สาย Single-mode พร้อมหัว SC เชื่อมต่อระหว่างตัวแปลงทั้งสองฝั่ง
ต่อสาย CAN ที่ปลายทางอีกฝั่ง — เสียบสาย CAN ที่ปลายทั้งสองเพื่อสื่อสารกับอุปกรณ์ปลายทาง

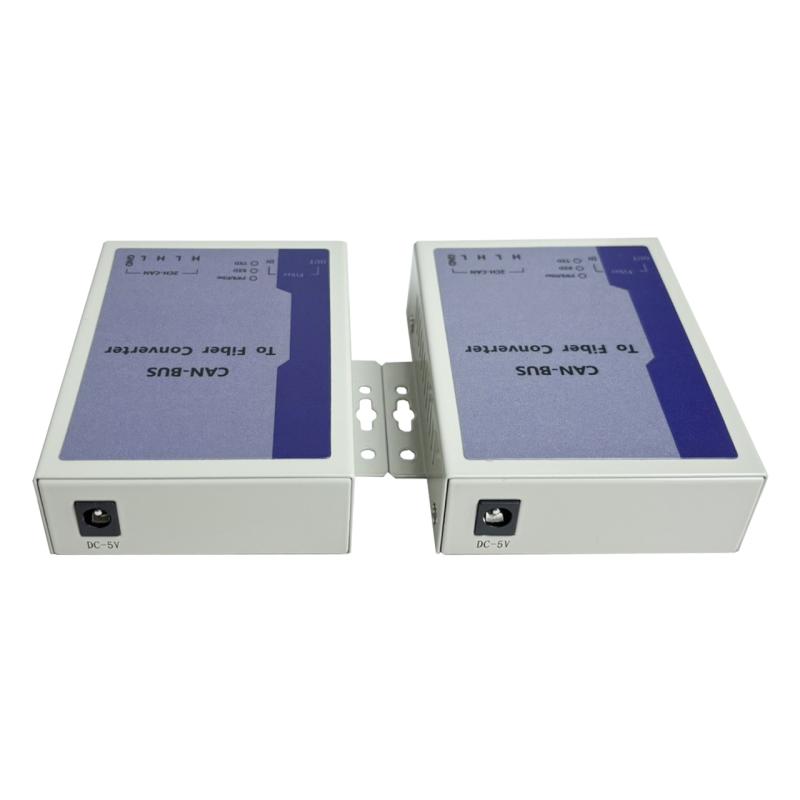

ต่อแหล่งจ่ายไฟให้กับทั้งสองตัว — ไฟเลี้ยงมักเป็น DC 12 V (หรือช่วงกว้างสำหรับรุ่นอุตสาหกรรม)
ตรวจสอบไฟสถานะ Link/Power — เพื่อให้แน่ใจว่าสัญญาณไฟเบอร์เชื่อมต่อถูกต้องและสัญญาณ CAN ถูกส่งผ่านได้
หมายเหตุ: ต้องใช้ คู่ตัวแปลงทั้งสองฝั่ง (ส่ง–รับ) เพื่อให้ระบบทำงานได้ครบถ้วน

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี ประโยชน์ในการใช้งาน และ ข้อควรระวัง
ข้อดี & ประโยชน์ใช้งาน

ขยายระยะการสื่อสาร ของระบบ CAN งานที่ใช้สายทองแดงอาจทำได้เพียงไม่กี่ร้อยเมตร แต่เมื่อแปลงผ่านไฟเบอร์สามารถทำได้ไกลถึง 20 กิโลเมตร
ลดการรบกวนของสัญญาณไฟฟ้า จากสภาพแวดล้อม เพราะไฟเบอร์ใช้สัญญาณแสงแทนไฟฟ้า
เหมาะกับระบบอุตสาหกรรม เช่น ควบคุม PLC หลายโซน, เชื่อมต่อหลายอาคาร, ระบบ SCADA ฯลฯ
ไม่จำเป็นต้องเปลี่ยนโปรโตคอลหรือแก้ไขซอฟต์แวร์ของระบบ CAN เดิม

ข้อควรระวัง

ต้องใช้ สายไฟเบอร์ออปติก Single-mode ที่เหมาะสมและเชื่อมต่ออย่างถูกต้อง
ควรตรวจสอบการ เข้ากันได้ของความเร็ว (baud rate) ของระบบ CAN ที่ต้องการใช้งาน
อย่าปล่อยให้หัวไฟเบอร์สัมผัสสิ่งสกปรกหรือแตกหัก เพราะจะทำให้สัญญาณอ่อนหรือเสีย
ตัวแปลงทั้งสองฝั่งต้อง เป็นคู่ใช้งานที่เหมือนกันหรือรองรับกันได้

อุปกรณ์ที่จะได้รับ

ตัวแปลง CAN-bus to Fiber Optic จำนวน 2 ชิ้น (1 คู่)
อะแดปเตอร์จ่ายไฟ (Power Adapter) × 2

Tags : CAN bus converter, Fiber Optic converter, CAN to fiber, 2CH CAN bus, single-mode fiber, 20km range, industrial network converter, SC connector, CAN communication extender
